Les câbles :
Pure Power 12 M pour “Modular”.
Les câbles sont regroupés sous le rabat interne de la boite.

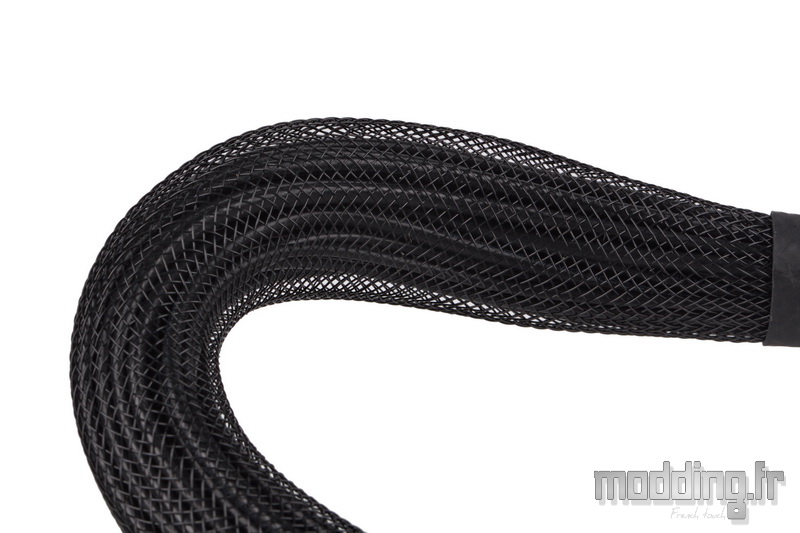

Le câble ATX et le câble 12VHPWR sont revêtus d’une gaine tressée noire affichant un maillage fort léger.
Cette gaine est maintenue à chaque extrémité du câble par un collier Serflex recouvert d’une gaine thermorétractable.
Le câble ATX mesure 550 mm.

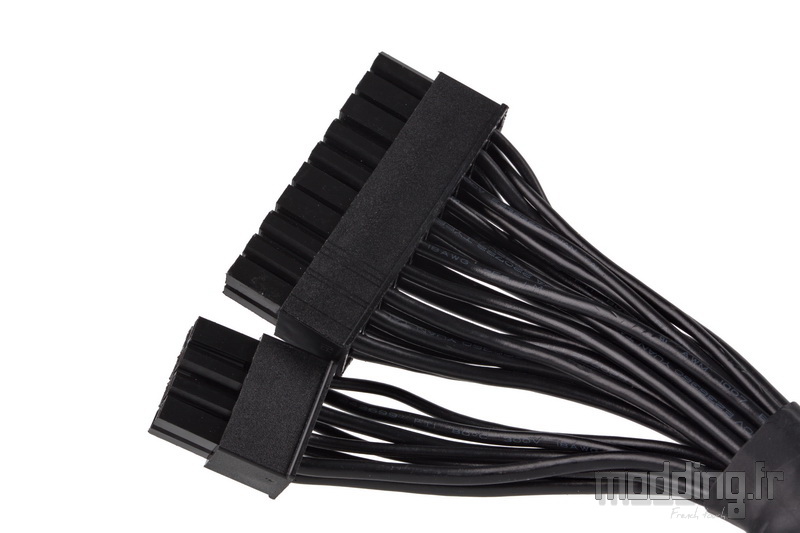

Du côté de la carte mère, la prise se présente sous la forme 20+4 broches.
On regrette que la marque n’ait pas reconduit le système de clip présent sur un des modèles précédemment testés.

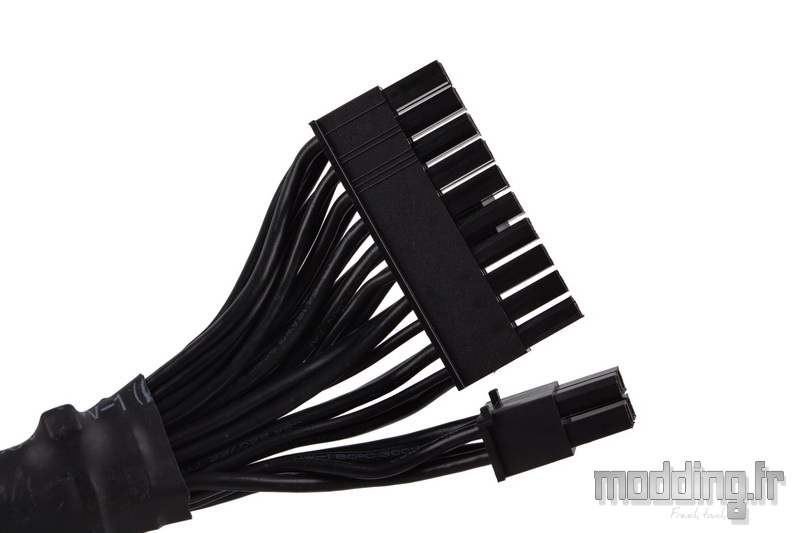

Du côté du bloc, nous avons droit à une prise 20 broches et une prise 8 broches.

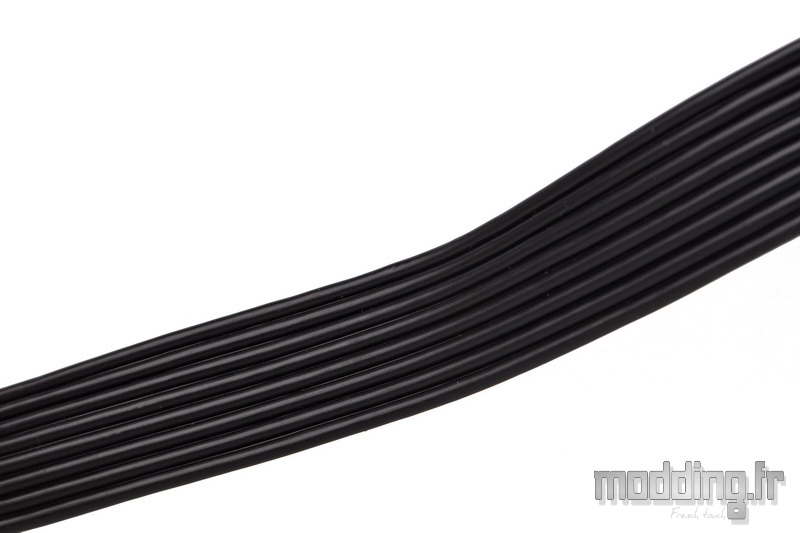

Tous les autres câbles sont dévêtus de cette gaine tressée. Ils présentent un profil à plat avec les fils noirs collés les uns aux autres.
Nous avons deux câbles CPU mesurant 600 mm.
Du côté de l’alimentation, les câbles aboutissent à une prise 10 broches.
L’un des deux câbles dispose d’une prise 8 broches à l’autre extrémité portant la mention CPU (absent sur la version en 550 W et remplacée par une prise 4 broches sur la version en 650 W).
Le second câble dispose d’une prise 4+4 broches afin de s’adapter aux différentes cartes mères.
Avec cette nouvelle génération de la Pure Power, nous avons le câble spécifique aux récentes cartes graphiques comme celles de Nvidia avec ses RTX 40.
Ces dernières disposent d’une prise 12VHPWR.
Il mesure 600 mm.
La prise est constituée de 12 contacts (câblés en fil 16 AWG) associés à 4 contacts de plus petites tailles (câblés en fil 28 AWG).
Ces petits connecteurs permettent d’assurer la communication entre l’alimentation et la carte graphique en faisant transiter diverses informations.
Les capteurs “Sense 0″ et le “Sense 1″ sont obligatoirement présents. Ils permettent au bloc d’alimentation d’indiquer à la carte graphique la puissance qu’elle peut utiliser lors de la mise sous tension initiale et la puissance maximale autorisée.
Cette dernière est la puissance maximale prise en charge par le câble 12VHPWR seul, excluant la puissance consommée via le port PCIe de la carte mère.
Dans le cas de notre Pure Power 12 en 850 W, la puissance est de 600 W. C’est aussi le cas pour les modèles en 1000 W et même 750 W.
On passe sur une puissance de 450 W pour la version en 650 W et sur une puissance de 300 W pour la version en 550 W.
L’alimentation sur laquelle est connecté le câble 12VHPWR doit mettre à la terre les signaux issus des capteurs “Sense” ou les laisser ouverts (haute impédance) pour indiquer les limites de puissance associées à l’alimentation.
On peut ainsi jouer sur l’état de chacun de ces deux capteurs pour moduler la puissance comme spécifiée sur ce tableau ci-dessous.
Une fois le système démarré, ces signaux de détection ne doivent pas changer d’état.
Les deux autres capteurs sont facultatifs.
Le capteur “CARD_PWR_STABLE” fonctionne comme un indicateur de stabilité entre la carte graphique et le bloc d’alimentation. Ce signal peut fournir une détection de défaut de la carte graphique à l’alimentation, ce qui peut permettre à celle-ci d’activer ses circuits de protection.
Le capteur “CARD_CBL_PRES#” a deux fonctions. La première est de détecter la présence d’une carte graphique et qu’elle est correctement branchée au câble auxiliaire 12VHPWR.
Sa seconde fonction est d’informer l’alimentation des cartes PCIe installées et les câbles qu’elles utilisent. En connaissant le nombre de cartes PCIe, le bloc d’alimentation peut définir ses signaux “Sense 0″ et “Sense 1″ pour ne pas permettre aux cartes PCIe de consommer plus d’énergie qu’il ne peut en fournir.
Ces diverses informations sont recueillies sur les sites EDC INTEL et tomshardware.
On peut voir sur cette photo, les différences entre une prise PCIe (classique) et une prise 12VHPWR.
Force est de constater que les 12 contacts sont de plus petites tailles alors qu’ils sont câblés avec un fil 16 AWG (1.29 mm) d’un diamètre plus gros que certains des fils qui câblent la prise PCIe (18 AWG = 1.02 mm).
C’est en partie pour cela que be quiet! préconise de ne pas forcer sur le câble à proximité directe de la prise.
Des fils plus épais, plus nombreux (12 fils contre 8 sur le câble PCIe), mais surtout, leur flexibilité est bridée par la présence d’une gaine thermorétractable associée à un collier Serflex.
En effet, lorsque l’on plie un câble à 90°, le rayon de courbure diffère selon la couche où se positionne le fil. Mais la longueur du câble reste la même en raison de la présence du serre-câble qui immobilise l’ensemble des fils.
Du coup, comme on peut le voir sur la photo ci-dessous, les fils de la courbure interne viennent s’appuyer sur les fils de la courbure externe.
Pour éviter qu’ils ne forcent trop sur ces derniers il faut, lors du cintrage, veiller à ce que les fils de la courbure interne soient légèrement décalés s’intercalant entre les fils de la courbure externe.
Dans le cas contraire, le fil externe subit la pression du fil interne et cela va inévitablement se répercuter sur le contact métallique qui va avoir tendance à sortir de son logement.
Nous conseillons de réaliser le cintrage du câble avant de le brancher sur la carte graphique afin de vérifier que les contacts soient bien en place dans leur logement respectif.

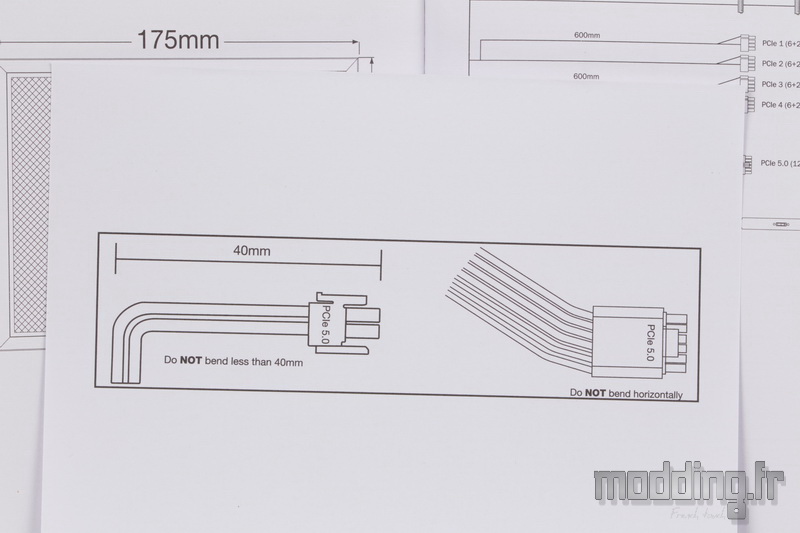

Dans tous les cas, il n’est pas du tout évident de réaliser un cintrage pour que la distance totale soit inférieure aux 40 mm préconisés dans le manuel d’utilisation.
On sent bien que l’on est en train de forcer inutilement.
Nous avons deux câbles PCIe.

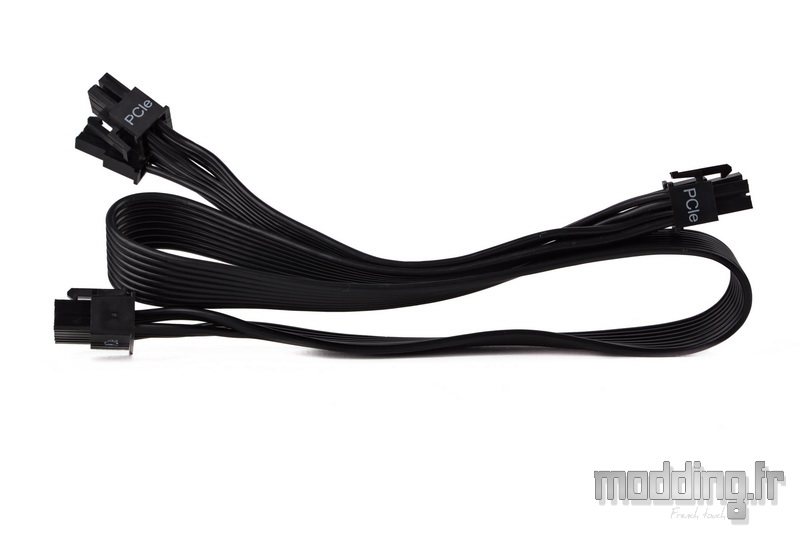

La première partie mesure 500 mm et aboutit à une prise 6+2 broches. De cette dernière est repiquée un second câble mesurant 150 mm et se terminant par une seconde prise 6+2 broches.
Il en est de même pour la version en 1000 W.
Par contre, les modèles en 550 W, 650 W et 750 W disposent d’un unique câble PCIe dont les fils des deux prises 6+2 broches prennent naissance directement du connecteur qui se branche sur le bloc.
Un aspect que nous aurions aimé avoir sur les deux câbles PCIe de notre alimentation.

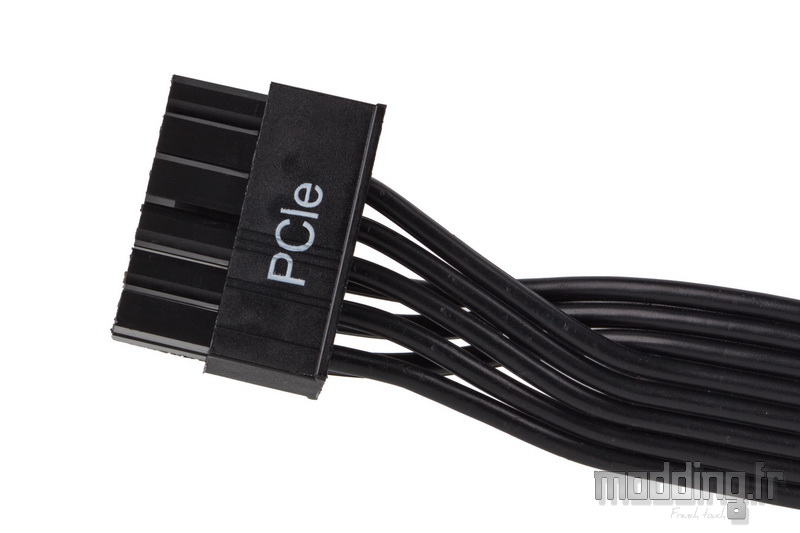

Du côté du bloc d’alimentation, la prise est de type 12-pins.
En ce qui concerne les câbles pour périphériques, nous retrouvons la prise spécifique dotée de 5 broches à plat avec son clip sur le côté.
Contrairement à la Pure Power 11 FM, nous n’avons plus qu’un câble doté de quatre prises Sata coudées à 90°.
Nous aurions aimé que la prise positionnée à l’extrémité du câble soit droite facilitant son branchement sur les SSD généralement fixés à plat sur la paroi du boitier PC.
Le câble mesure 950 mm avec une distance de 150 mm entre chaque prise.
Un second câble mélange les genres.
Il mesure 950 mm.
Il embarque deux prises Sata coudées et deux prises Molex droites.
