Les caractéristiques :

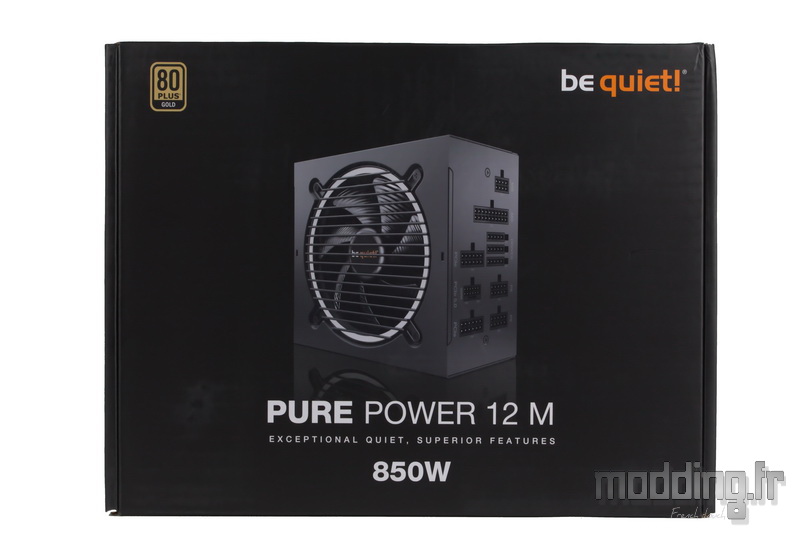

Nous retrouvons le design spécifique des boites allemandes avec son fond noir, mais qui, étrangement, n’est plus accompagné de son liseré gris sur lequel était identifié le niveau de la gamme du produit.
Au centre, nous avons la photo du bloc d’alimentation avec une vue de 3/4 permettant d’apprécier sa ventilation et sa conception entièrement modulaire. En haut et à gauche, nous avons le logo de la certification 80+ Gold, tandis que dans le coin à droite prend place le logo de la marque.
Le nom du modèle ainsi que la puissance du bloc sont disposés dans la partie basse.
Au dos, en plus de quelques lignes évoquant la marque be quiet!, nous avons un tableau mentionnant les caractéristiques électriques de notre Pure Power 12 M 850 W.
La marque rajoute la mention “Developed in Germany”, mais il n’en demeure pas moins que l’alimentation est fabriquée en Chine.
Une autre mention rappelle l’une des spécificités de la norme ATX 3.0 qui est la compatibilité avec le PCIe 5.0.
Sur les bords de la boite sont reportés le logo de la marque, le nom du produit ainsi que la puissance du bloc.
Lorsque l’on ouvre cette boite, nous tombons sur une protection interne en carton qui recouvre les câbles ainsi que l’alimentation.
Le bloc est aussi emballé dans une protection à bulles.

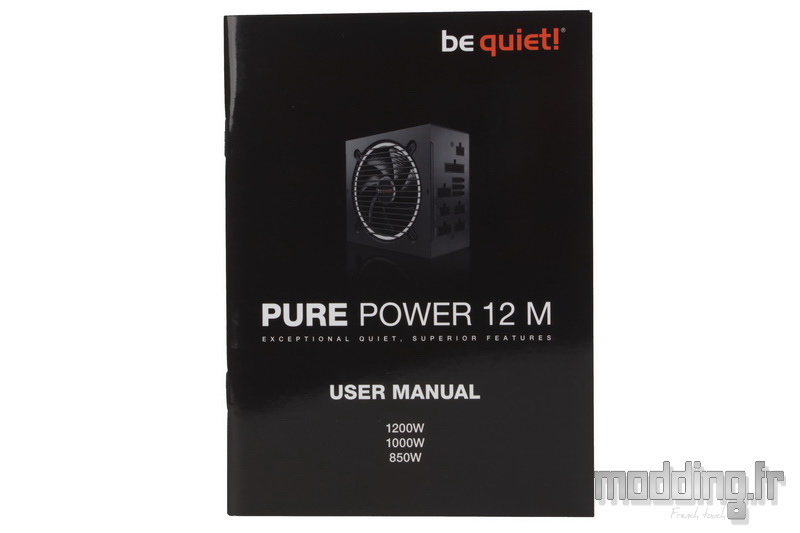

Le bundle est constitué d’un livret apportant différentes informations sur l’alimentation.
On note la présence d’une puissance de 1200 W alors que sur le site be quiet!, la Pure Power 12 M est proposée en 550 W, 650 W, 750 W, 850 W et 1000 W.
Nous y trouvons les modalités de la garantie qui est, sur cette nouvelle génération, portée à 10 ans. A noter que pour bénéficier de cette garantie, la facture originale est à fournir.

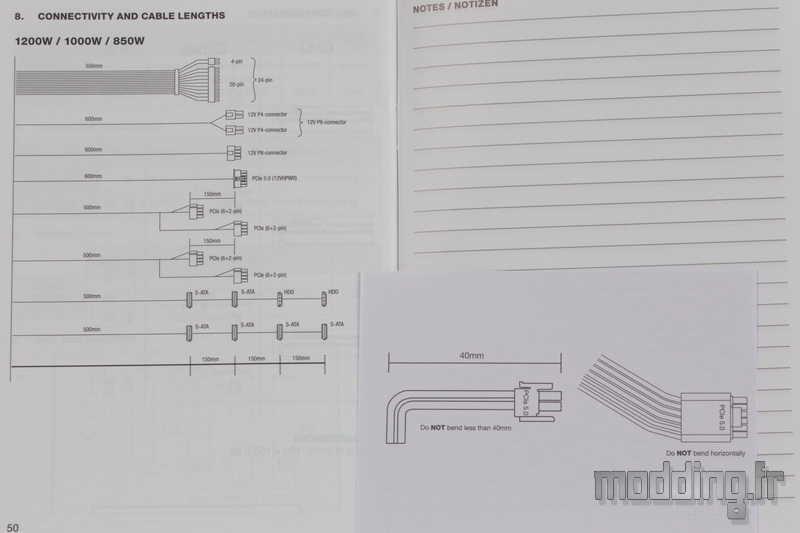

En fin de livret, nous avons un schéma qui nous renseigne sur la disposition des différents rails en 12 V.
Il détaille aussi les caractéristiques des différents blocs suivant leur puissance : électriques, dimensions et câblages.
On trouve aussi une petite feuille volante affichant deux schémas qui préconisent de ne pas forcer sur la prise en courbant les fils à proximité immédiate du connecteur.
La feuille a donc été rajoutée au dernier moment pour faire suite à la polémique liée au branchement de cette prise ATX 12VHPWR.
A noter que les incidents ont souvent eu lieu avec des fils soudés sur la connectique des adaptateurs. Comme on peut le lire sur l’article d’igorslab, il demeure préférable d’avoir des fils sertis que d’utiliser un brasage ou soudure.
Il faut bien sûr veiller à bien connecter le câble sur la prise 12VHPWR de la carte graphique de manière à ce que le clip (mécanisme de verrouillage) soit bien enclenché. Une fois en place, on n’appuie pas trop sur le câble à proximité de la prise afin d’éviter que les fils ne forcent sur leur broche respective. Des broches qui finiraient par sortir (partiellement) de leur logement lorsque l’on contorsionne trop le câble, ce qui peut engendrer un mauvais contact et être responsable d’un éventuel échauffement (ou plus).
Nous avons le classique cordon secteur.
Un sachet zippé contient 5 colliers Serflex.
Tandis qu’un petit sachet à déchirer inclut 5 vis UNC-6.32 afin de fixer le bloc dans le boitier PC.
Les spécifications :
| Modèle |
Pure Power 12 M 850 W |
| Puissance continue |
850 W |
| Puissance en crête |
900 W |
| Contrôle numérique |
Non |
| Valeur de facteur de puissance à 100 % de charge |
> 0.98 |
| Standard ATX |
Version 3.0 |
|
|
| Nombre de rails 12 V |
2 |
| +3.3V (A) |
22 A |
| +5V (A) |
22 A |
| +12V1 (A) |
40 A |
| +12V2 (A) |
36 A |
| +12V (A) |
83.3 A |
| -12V (A) |
0.3 A |
| +5Vsb (A) |
3 A |
| Puissance combinée max 12V (W) |
850 W |
| Puissance combinée max 12VHPWR (W) |
600 W |
| Puissance combinée max 3.3V + 5V (W) |
120 W |
| Durée de maintien (ms @ 100 %) |
20.6 |
| Signal Power Good (ms) |
100-150 |
|
|
| Ventilateur |
Silent |
| Taille du ventilateur |
120 mm |
| Technologie du moteur |
Moteur à 4 pôles |
| Mécanisme |
Roulement Rifle |
| Vitesse maxi du ventilateur |
2000 tr/min |
|
|
| OCP (protection contre les surintensités) |
Oui |
| OVP (protection contre les surtensions) |
Oui |
| SCP (protection contre les courts circuits) |
Oui |
| OTP (protection contre les pics de températures) |
Oui |
| UVP (protection contre les baisses de tension) |
Oui |
| OPP (protection contre les surcharges) |
Oui |
| SIP (protection en cas de surtension du réseau) |
Oui |
|
|
| Certification 80 Plus |
Gold (93.2 % de rendement en 230 V à 50% de charge) |
|
|
| Dimensions (L x H x P) |
150 x 86 x 160 |
| Poids |
1.85 kg |
| Couleur |
Noir |
| Gestion modulaire des câbles |
100 % modulaire |
| Câbles gainés |
Non |
| Câbles couleurs unies |
Oui (Noir) |
|
|
| Garantie |
10 ans |
