Les tests :
Config de test :
Niveau sonore

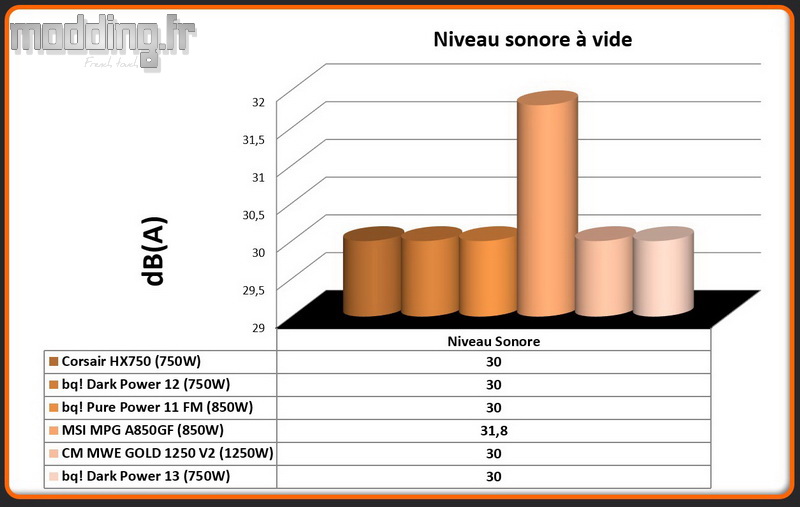

Un premier test : l’alimentation est démarrée par une prise « shunt » placée sur le 24 broches.
Le relevé se fait à l’aide d’un sonomètre placé sur un pied à 25 cm face au ventilateur. La valeur minimale qu’il peut mesurer est de 30 dB (A) ce qui correspond au bruit ambiant qui règne dans une chambre à coucher pendant la nuit.
Le bloc est placé sur une cale en mousse.
On confronte le relevé à ceux des autres alimentations précédemment testées (les hybrides sont configurées en mode « normal »).

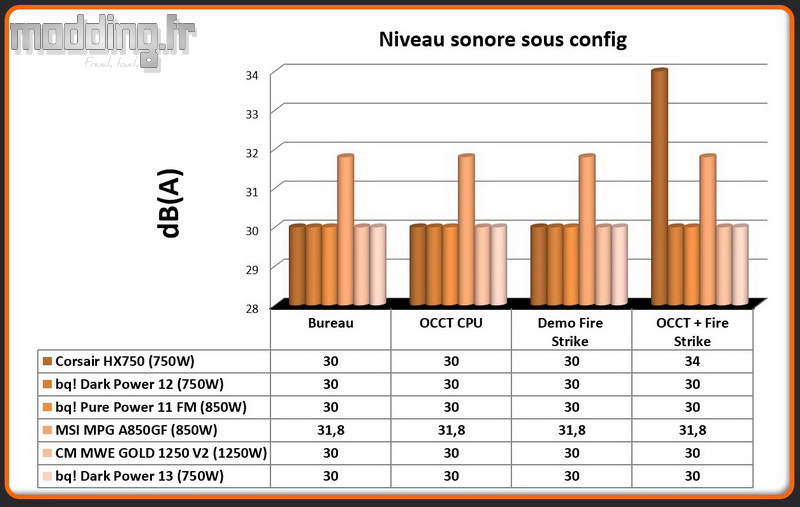

Un deuxième test : l’alimentation est intégrée dans notre configuration de test hors boitier.
Le relevé se fait à l’aide d’un sonomètre placé sur un pied à 25 cm face au ventilateur, sous différents taux de charge :
- Sur le bureau de Windows
- OCCT CPU
- Fire Strike Extrême
- OCCT CPU + Fire Strike Extrême
A noter que les alimentations dotées d’un mode hybride, comme la HX750 de Corsair, ne déclenchent pas leur ventilation sous un certain seuil de charge, nous affichons la valeur minimale que détecte notre sonomètre : 30 dB(A).
Avec ce genre de relevé, on comprend aisément que be quiet! n’a pas réellement l’utilité d’un quelconque mode hybride.
Le ventilateur est totalement inaudible et pourtant il tourne !
Certes, il tourne à faible vitesse, entre 350 et 370 tr/min, cependant cela assure continuellement un refroidissement actif au sein des composants électroniques.
Ce n’est que sans avoir d’autres sources sonores dans la pièce, tout en collant son oreille contre la grille, que nous percevons le souffle des pales du silent Wings 3.
Même avec le test combiné OCCT+3D Mark, notre alimentation n’accélère pas franchement le mouvement. On reste dans le silence tout en assurant un flux d’air constant.

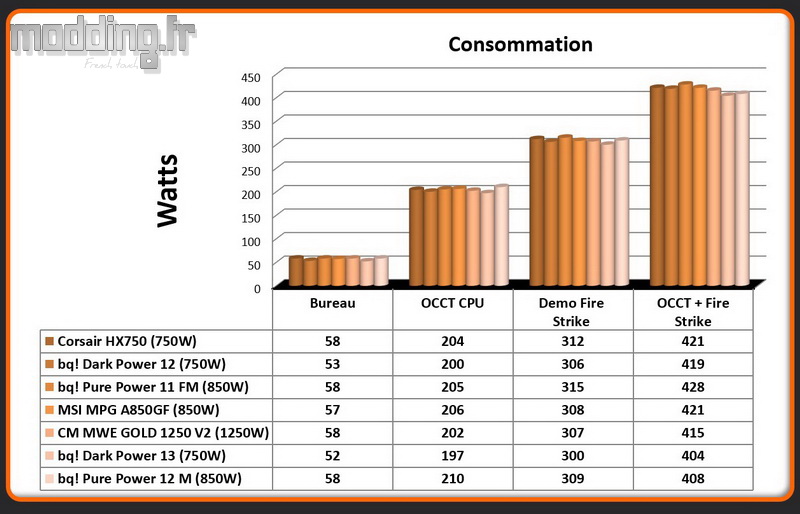

Mesure de la consommation
Nous effectuons un relevé de la puissance consommée à la prise à l’aide d’un wattmètre branché sur la prise secteur.
Les relevés se font sous différentes configurations :
- Sur le bureau de Windows
- OCCT CPU
- Fire Strike Extrême
- OCCT CPU + Fire Strike Extrême
Consommation
Mesure des tensions
Nous effectuons un relevé des différentes tensions 3.3 v, 5 v, 12 v à l’aide du logiciel HWiNFO64 (v7.16).
Les relevés se font sous différentes configurations :
- Sur le bureau de Windows
- OCCT CPU
- Fire Strike Extrême
- OCCT CPU + Fire Strike Extrême

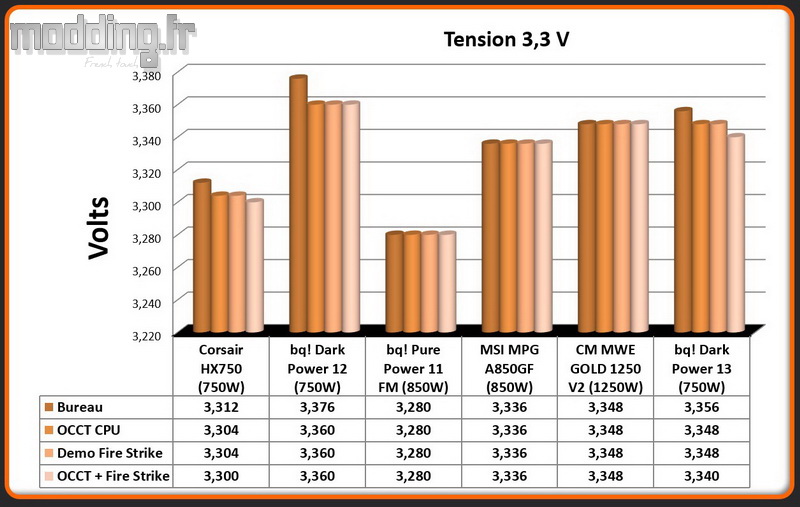

3.3 Volt

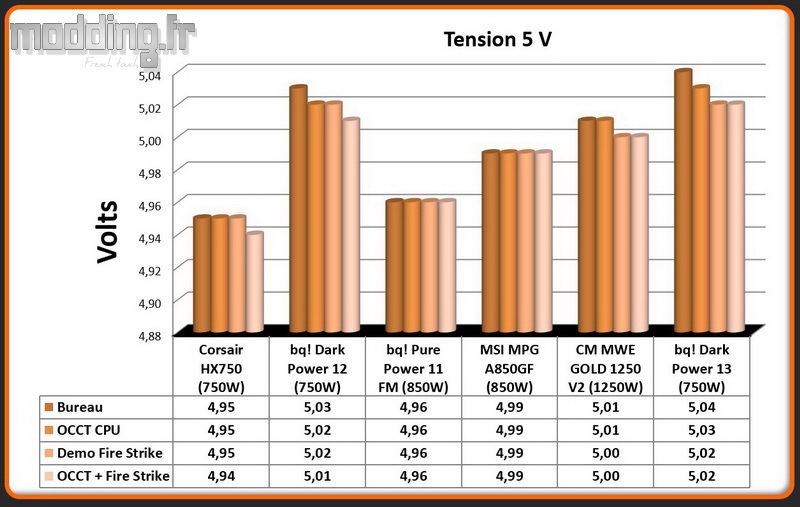

5 Volt
12 Volt
Comme toutes les alimentations, les spécifications ATX sont bien respectées.
Nous notons qu’une très faible chute des tensions, tout juste 120 mV de différence entre l’état au repos et celui en charge sous OCCT+Fire Strike au niveau du 12 V (la tension minimale relevée est de 11.976 V).
La stabilité de la tension se vérifie essentiellement sur toute la durée du test.
Le logiciel HWiNFO64 permet de surveiller les diverses tensions, dont, notamment le +12 V que l’on présente sous la forme d’un graphe afin d’apprécier sa fluctuation tout au long du test.
La version 7.16 de ce logiciel détecte des variations minimales de 24 mV.

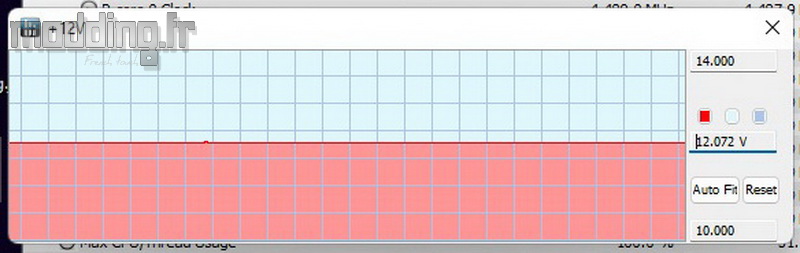

Le premier graphe est relevé lors d’une session OCCT.

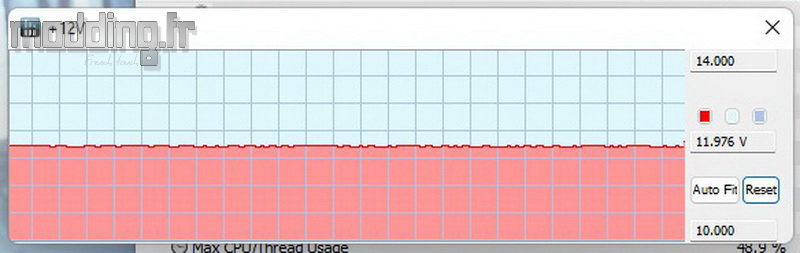

Le second graphe est relevé lors d’une session 3D Mark Fire Strike Extrem.

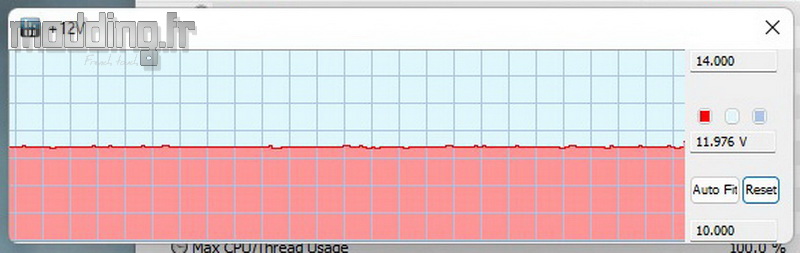

Le dernier graphe est relevé lors de la session OCCT combinée à un 3D Mark Fire Strike Extrem.
Lorsque la carte graphique est sollicitée, les fluctuations sont plus fréquentes.
Sous OCCT, c’est le calme plat.
Sous 3D Mark Fire Strike, la tension varie de 12.000 V à 11.976 V.
Dans le test combiné, la tension oscille entre 12.000V et 11.952 V, soit un écart maximal de 48 mV.
Un chiffre qui reste inférieur aux spécifications Intel mentionnant un écart maximal de 120 mV (sur le 12 V).
