L’alimentation :
Le bloc d’alimentation est donc protégé par deux épaisses cales en mousse expansée.

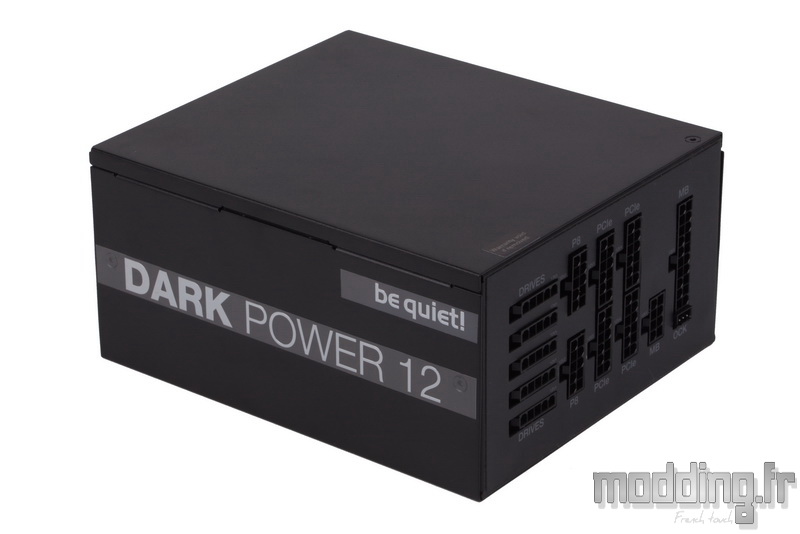

Le style demeure identique à la version 12 de la Dark Power.
Les inscriptions métallisées sont protégées par un petit film plastique.
Le bloc présente une profondeur de 175 mm. Il accuse un poids de 1.96 kg.
L’une des parois latérales présente le nom de la gamme ainsi que le logo de la marque.
Nous restons dans une version monochrome, et ce même au niveau du logo qui délaisse sa touche orange.
Le marquage passe par des lettres métallisées apposées sur la paroi en acier.
La structure de notre bloc d’alimentation demeure en acier recouvert d’une peinture noire (application de la peinture en poudre).
A l’instar de sa Dark Power 12, la marque privilégie l’orientation du bloc avec sa face ventilée tournée vers le sol.
Comme en témoigne l’orientation de l’étiquette présente sur le côté opposé, qui va donc se voir du côté des coulisses de notre boitier PC.
Point d’impression directe sur la paroi, be quiet! retranscrit les différentes annotations sur un large autocollant.
Cet aspect présente l’avantage de pouvoir retirer simplement ce sticker et de laisser la paroi vierge de toutes inscriptions.
En plus du logo de la certification 80+ Titanium, nous avons le tableau des caractéristiques électriques de notre Dark Power 13.
Comme à son habitude, be quiet! reste partisan du concept multi rail et cette nouvelle Dark Power 13 ne déroge pas à la règle avec la présence de 4 rails de 12 V.
Les deux premiers rails affichent 25 A :
- 12V1 : alimente le 24 broches ATX ainsi que les périphériques.
- 12V2 : alimente les deux prises CPU (P8)
Les deux autres rails affichent 30 A :
- 12V3 : alimente une des 2 prises PCIe
- 12V4 : alimente une des 2 prises PCIe
La Dark Power 13 combine les deux rails 12V3 et 12V4 pour alimenter la prise PCIe 5.0.
Cette configuration des rails 12V ne s’applique que lorsque nous n’activons pas la fonction “OCK” de l’alimentation qui bascule la Dark Power 13 dans un mode simple rail.
A l’arrière, une grille en nid d’abeilles occupe la quasi-totalité de la paroi.
Cette grille prend place derrière le carénage de l’alimentation qui se présente sur cette paroi sous la forme de barreaux.
La prise secteur est accompagnée de son interrupteur.
La partie supérieure du bloc est vierge de toute inscription ou presque.
L’une des vis, présentes sur cette paroi du bloc, est recouverte par la fameuse étiquette “Warranty void if removed” qui scelle l’ouverture du bloc.
Si l’on passe outre, on peut dire adieu à la garantie de 10 ans…
La première année propose un échange sur site (en France métropolitaine seulement).
La Dark Power 13 garde bien sûr une complète modularité des câbles.
Ici aussi, les inscriptions ne sont pas directement retranscrites sur la paroi. be quiet! met en place un large autocollant imitant le revêtement de peinture poudrée.

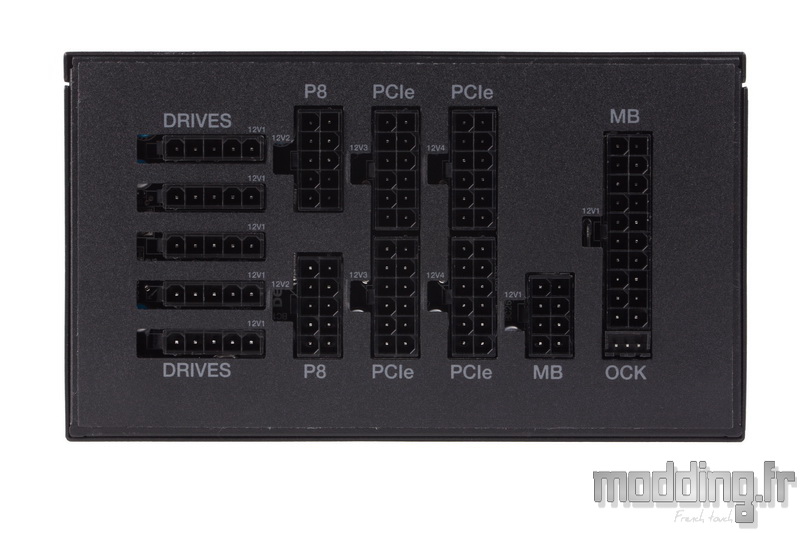

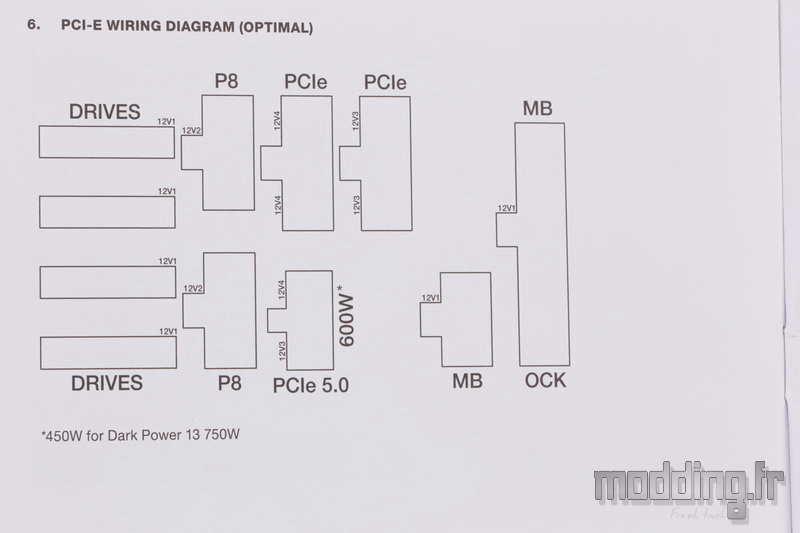

On remarque que la marque identifie le rail 12V correspondant à chacune des prises.
Ainsi, il n’est point besoin de ressortir le guide d’utilisation pour justement connaitre la répartition des 4 rails au sein des différents connecteurs.
Bien qu’avec cette nouvelle alimentation la répartition est plus simple car chacune des deux prises PCIe utilise un rail 12 V.
Sur la partie gauche du bloc (bien au fond du cache-alimentation), nous avons les 4 connecteurs dédiés aux câbles des périphériques, soit une prise de moins par rapport à la génération 12.
Ils sont suivis des 2 prises CPU (P8).
Viennent ensuite, dans la rangée supérieure, deux prises PCIe contre quatre pour la génération 12.
A savoir que le câble PCIe qui se connecte sur ces deux connecteurs disposent de deux connectiques 6+2 broches. Ce qui permet d’alimenter les cartes graphiques intégrant une connexion de type PCIe classique.
Spécificité de cette Dark Power 13, les deux autres prises PCIe sont remplacées par la prise PCIe 5.0.
Dans le mode multi rail, cette prise regroupe les deux rails 12V dédiés au port PCIe.
De plus, on remarque la mention “450W”. Notre version de la Dark Power 13 affiche une puissance de 750 W, c’est donc en toute logique que be quiet! limite la puissance délivrée à la carte graphique, et transitant par le câble 12VHPWR, à 450 W.
Les deux autres modèles (850 W et 1000 W) déverrouillent cette limitation et proposent la puissance maximale qui peut transiter par le câble 12VHPWR, soit 600 W.
D’ailleurs, cette valeur est reportée sur le câble 12VHPWR fourni avec l’alimentation.
A l’opposé des prises “Drives”, nous avons les deux prises dédiées au câble ATX.
Le connecteur “OCK” se positionne sous la prise 20 broches du câble ATX.
Pour rappel, si rien n’est connecté sur cette prise, la Dark Power 13 demeure dans son mode multi rail.

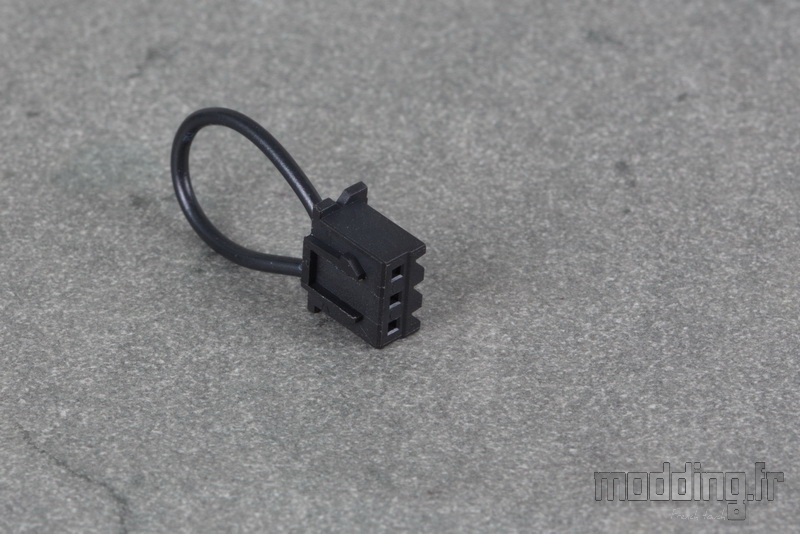

Dès que l’on connecte (alimentation éteinte) le cavalier, on bascule sur le mode simple rail.
Exit les tiges métalliques se positionnant devant la ventilation du bloc.
La Dark Power 13 reprend le concept de la large grille occupant la quasi-totalité de la paroi inférieure du bloc.

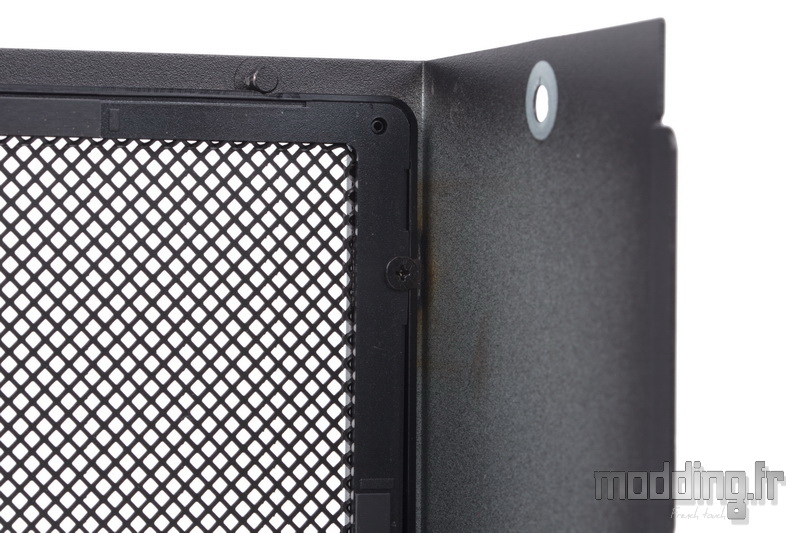

Une grille à fines mailles entourée d’une armature en plastique qui assure sa fixation au sein du capot acier.
A travers les mailles, on devine tout juste la présence du ventilateur qui se charge de refroidir les composants électroniques.
On note aussi la présence d’un cadre spécifique lié à ce ventilateur.
Nous rappelons qu’en procédant au démontage de l’alimentation, nous faisons une croix sur la garantie de 10 ans.

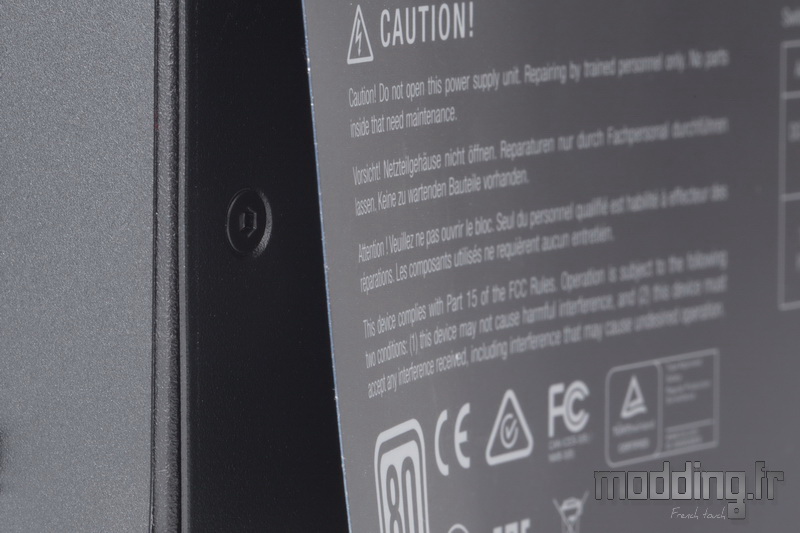

En effet, nous devons retirer le large autocollant positionné sur la paroi latérale ainsi que le scellé de garantie.
Nous retirons ensuite les 4 vis latérales afin de déposer la partie du carénage embarquant la grille Mesh dédiée à la ventilation.
L’armature en plastique de cette dernière est fixée à la paroi en acier par 4 petites vis.

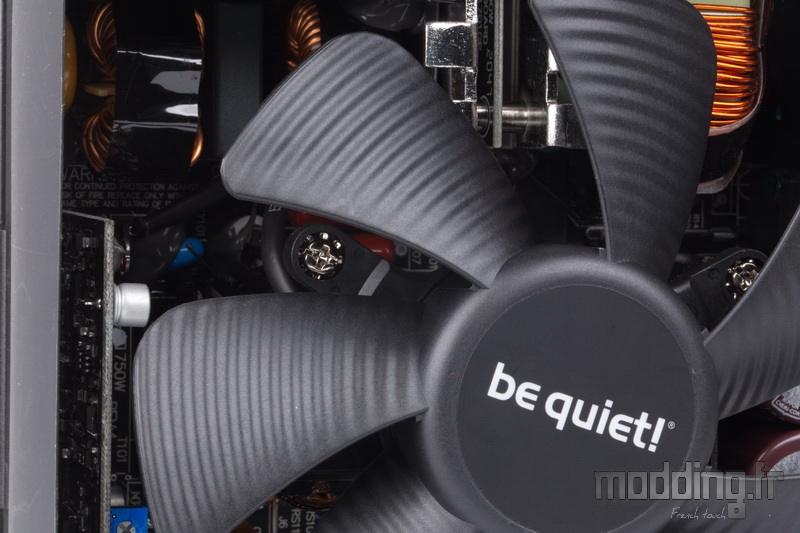

Le ventilateur est un Silent Wings 3 de 135 mm.
Cependant, il se présente en “pièces détachées” comme en témoigne le cadre du ventilateur qui demeure indépendant des pales. Il se divise en deux parties fixées sur les parois du bloc.
On note par ailleurs que le cadre garde la forme en corolle du Silent Wings 3 de la version boite, si ce n’est que l’aspect en entonnoir est nettement plus prononcé sur les quatre coins du cadre.
Cet aspect permet d’augmenter le flux d’air tout en réduisant les turbulences indésirables.
On retire les deux pièces en plastique formant le cadre du ventilateur.
Le ventilateur est monté sur trois longues entretoises prenant place sur le PCB.
Trois vis le maintiennent sur ces entretoises.
La vitesse maximale de ce Silent Wings 3 est de 2100 tr/min.
Nous retrouvons l’aspect caractéristique des pales présentant les stries qui ont pour but d’optimiser le flux d’air tout en réduisant le niveau sonore.
Le moteur à 6 pôles tout comme le roulement FDB (Fluid Dynamic Bearing) jouent aussi un rôle dans la diminution du niveau sonore et optimisent la fiabilité dans le temps en réduisant les vibrations.

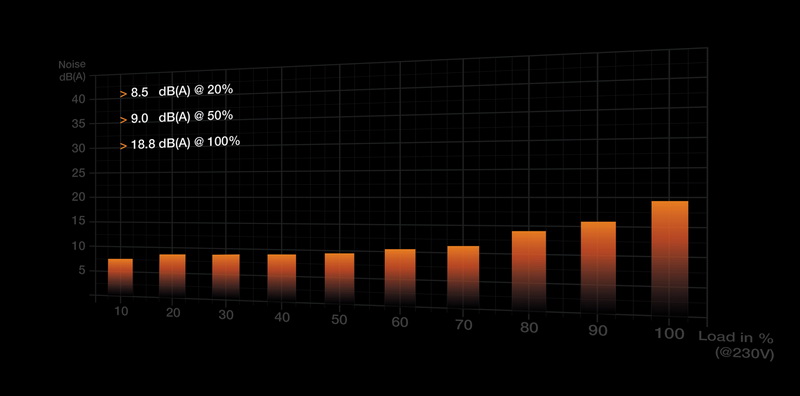

La vitesse varie en fonction de la charge comme définie par le graphique ci-dessous.
Le mode hybride arrêtant la rotation des pales ne semble toujours pas être dans le cahier des charges de la marque.
be quiet! préfère garder un minimum de souffle d’air afin de refroidir activement ses composants électroniques. D’autant plus qu’il faut réellement coller notre oreille contre la grille afin de percevoir le bruit du souffle émis par la rotation des pales du ventilateur.
Nous constatons par ailleurs que la vitesse de ce dernier n’augmente réellement qu’aux alentours de 65 % de charge.
La vitesse minimale oscille entre 350 tr/min et 370 tr/min pour notre modèle en 750 W.

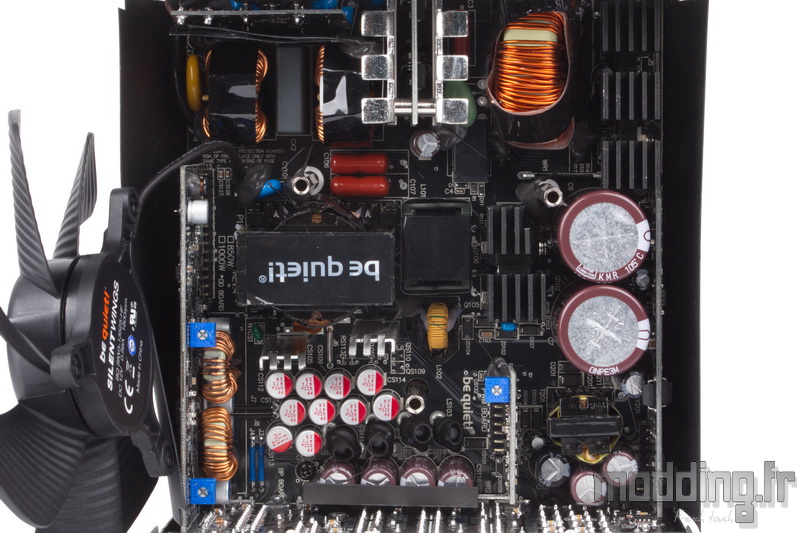

PCB noir, gros condensateur, radiateur étroit, be quiet! optimise la partie électronique tout en reprenant celle de la Dark Power 12.
Nous ne décelons aucun gros changement dans les composants entre les deux générations. Toutefois, certains de ces composants ont certainement dû être remplacés par d’autres modèles (mosfets, condensateurs ou toutes autres bobines) afin de correspondre au cahier des charges de l’ATX 3.0.
La marque a recours à différents modules placés à 90° par rapport au PCB primaire, et ce afin d’optimiser la disposition des composants pour que tout le monde profite de l’air engendré par le ventilateur.
La Dark Power 13 garde la certification 80+ Titanium de la version 12, avec un rendement de 95.9 % à 50% de charge (230 V) pour notre modèle en 750 W.
L’alimentation bénéficie, comme la majorité des alimentations, des protections OVP/UVP/OCP/OPP/OTP et SCP.
Avec la génération 13 de la Dark Power, le standard ATX passe dans sa version 3.0 avec l’intégration de la norme PCIe 5.0.
Ainsi, l’alimentation gère les pics de puissance (et ce, jusqu’au double de sa puissance nominale maximale (sur une courte période de 100µs)), comme définie dans les spécifications de cette norme ATX 3.0.
Toutefois, ces pointes de puissance (pour les cartes PCIe de 300 à 600 W) ne sont autorisées que lorsque le connecteur 12VHPWR est utilisé, et non avec les connecteurs PCIe 6+2 broches. Cette notion différencie une alimentation ATX 3.0 de l’utilisation d’un adaptateur 12VHPWR/PCIe sur une alimentation ATX 2.xx qui ne va pas gérer ces pics.
En effet, ces excursions de puissance au-delà des limites des alimentations ATX 2.xx, même très brèves, peuvent entraîner des dysfonctionnements de la carte ou du système, voire activer la protection contre les surintensités de l’alimentation (OCP) et donc une extinction du PC (à moins de posséder une alimentation d’une puissance plus que confortable, supérieure à 1000 W, plus enclin à absorber ces pics).
Rendez-vous sur le site EDC Intel ou tomshardware pour avoir un maximum de détails.
On remarque l’absence totale de câble que ce soit sur la partie DC (Direct Current) de l’alimentation que sur sa partie AC (Alternative Current).
Tout comme sur la Dark Power 12, la plateforme électronique est issue du fabricant OEM : FSP.
L’Active Rectifier (ou pont de redressement actif) est généralement basé sur des diodes. Ici, nous avons quatre MOSFETs N-Channel Super Junction couplés à quatre contrôleurs à circuit intégré, appelés CMDRBR.
Ils sont refroidis par ce double radiateur chromé.
Ce dispositif permet d’améliorer le rendement de notre Dark Power 13 afin qu’elle atteigne la certification 80+ Titanium.
A gauche, nous avons le filtre EMC/EMI avec ses deux bobines entourées d’un ruban noir.
Les MOSFETs refroidis par ce radiateur noir participent au module PFC (Correcteur du facteur de puissance).
be quiet! continue d’utiliser des condensateurs japonais de haute qualité pour une fiabilité et une durée de vie optimales.
Il s’agit de la marque Nippon Chemi-Con.
Nous avons deux unités de 420 V / 330 uF, ce qui engendre un total de 660 uF.
A proximité de ces gros condensateurs, un radiateur noir dissipe la chaleur émise par les MOSFETs Full Bridge pour l’étage LLC.
Ce circuit LLC se charge d’harmoniser le signal de la tension alternative. La partie inducteur (L) de ce circuit se dissimule sous un film noir, tandis que la partie condensateur (C) se positionne entre le transformateur principal et le filtre EMC/EMI (condensateurs rouges).
La technologie LLC de la Dark Power 13 utilise à fois la fonction PWM (modulation de largeur d’impulsion) que l’on retrouve sur ce circuit soudé sur le PCB primaire (PWM Board), mais également la modulation de fréquence (FM) pour ajuster la transformation du courant.
Cela permet d’obtenir une plus grande efficacité dans la transformation principale du courant.
Après le transformateur principal, le courant est rectifié et devient du 12 V avec la contribution de la technologie SR (Synchronous Rectifier) qui se traduit par des MOSFETs placés sous le PCB primaire et contrôlés numériquement par le circuit intégré (CM6901 T2).
On retrouve le convertisseur DC to DC permettant d’obtenir le +5 V et le +3.3 V à partir du 12 V.
On obtient un courant plus stable et plus lisse et donc une stabilité du système accrue qui prolonge la vie des composants.
Sur la partie droite du PCB, nous avons le contrôle du ventilateur qui inclut la courbe de ventilation et la protection anti-surchauffe (OTP).
L’entière modularité des câbles permet de ne plus avoir un seul câble au sein des composants. Le PCB secondaire est directement soudé sur le PCB primaire.
Cette absence de fil améliore le flux d’air au sein des composants et il en résulte surtout une diminution des pertes de signal électrique grâce à ces branchements en direct par le biais des différentes soudures.
