Les caractéristiques :
On retrouve le design be quiet! sur le packaging.
Le fond noir se dote de son liseré gris, placé sur le bord, identifiant le niveau de la gamme : “High End” qui représente le niveau haut de gamme de la marque.
Au centre, nous avons la photo du bloc d’alimentation avec une vue de 3/4 mettant en avant sa face ventilée et la paroi regroupant les différentes prises du système modulaire.
Dessous prennent place le nom du modèle ainsi que la puissance de l’alimentation. La Dark Power 13 est proposée en 750 W, 850 W et 1000 W.
En haut et à gauche, nous avons le logo de la certification 80+ Titanium qui est accompagnée de la mention “PCIe 5.0″ spécifiant ainsi la présence de la prise (au sein du bloc) et du câble 12VHPWR.
Une mention qui caractérise cette nouvelle génération de la Dark Power.

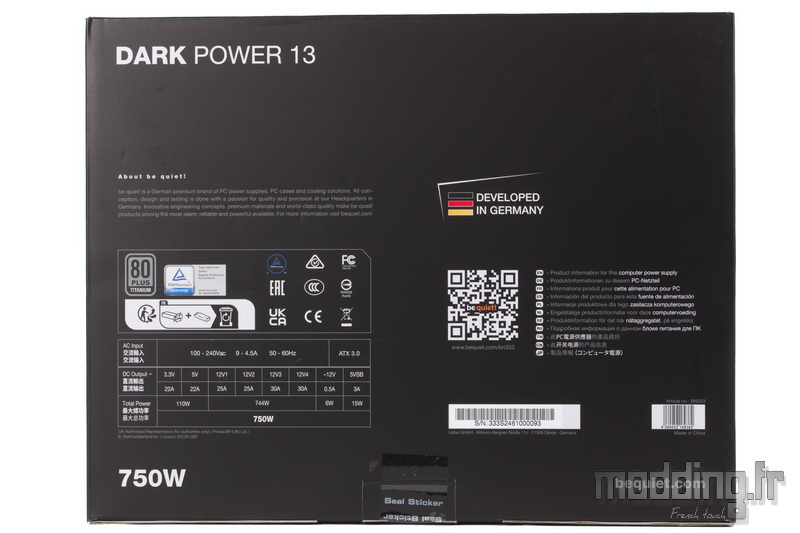

Au dos de la boite, nous avons un tableau affichant les spécifications électriques de notre modèle en 750 W.
La marque fait l’impasse sur l’énumération des différents câbles et prises attribués à notre Dark Power 13.

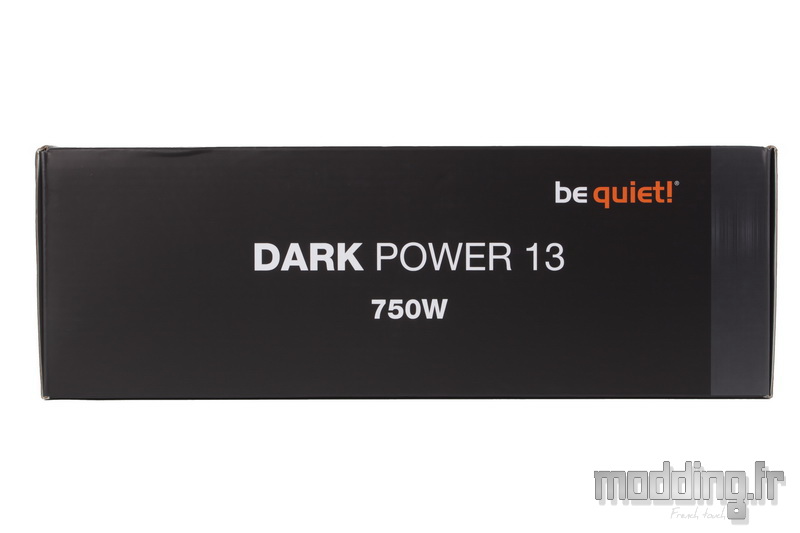

Sur les bords sont retranscrits le logo de la marque ainsi que le nom du modèle et la puissance du bloc.
be quiet! soigne le rangement des différents accessoires au sein de la boite.
Le bloc d’alimentation est protégé des aléas du transport par de la mousse expansée.
Les câbles ainsi que le bundle prennent place dans une boite en carton noir estampillé du logo be quiet! et du nom du modèle.
Nous avons le guide d’utilisation.
Nous y trouvons les modalités de la garantie qui est portée à 10 ans, dont la première année sur site (valable en Allemagne et en France). A noter que pour bénéficier de cette garantie, la facture originale est à fournir.
En fin de livret, nous avons un schéma qui nous renseigne sur la disposition des différents rails en 12 V.
Il détaille aussi les caractéristiques des différents blocs suivant leur puissance : électriques, dimensions et câblages.
On trouve aussi une petite feuille volante insérée dans ce livret.
Deux schémas préconisent de ne pas forcer sur la prise en courbant les fils à proximité immédiate du connecteur.
La feuille a donc été rajoutée au dernier moment pour faire suite à la polémique liée au branchement de cette prise ATX 12VHPWR.
A noter que les incidents ont souvent eu lieu avec des fils soudés sur la connectique des adaptateurs. Comme on peut le lire sur l’article d’igorslab, il demeure préférable d’avoir des fils sertis que d’utiliser un brasage ou soudure.
Il faut bien sûr veiller à bien connecter le câble sur la prise 12VHPWR de la carte graphique de manière à ce que le clip (mécanisme de verrouillage) soit bien enclenché. Ensuite, on n’appuie pas trop sur le câble en lui-même afin d’éviter que les fils ne forcent sur leur broche respective. Des broches qui finiraient par sortir (partiellement) de leur logement à force de contorsionner le câble, ce qui peut engendrer un mauvais contact et être responsable d’un éventuel échauffement (ou plus).

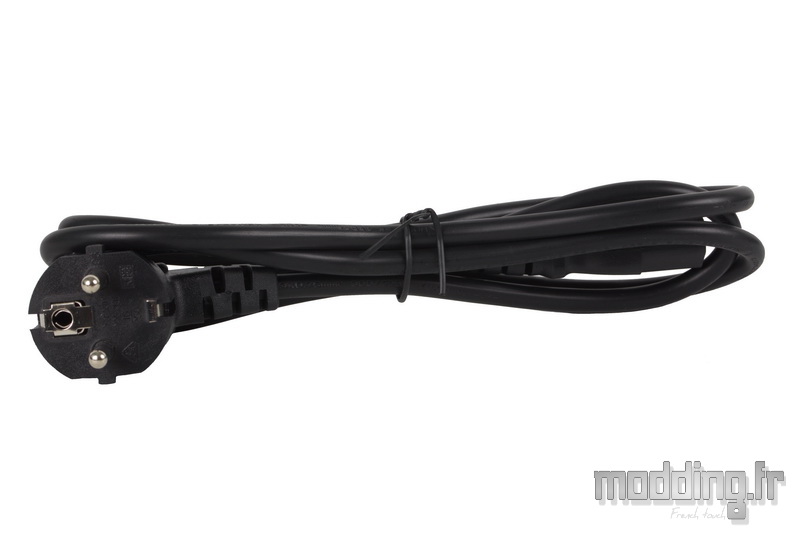

Nous avons le classique cordon secteur.
Les accessoires présents dans le bundle sont rangés dans un sachet plastique zippé.
La marque fournit 6 colliers Serflex.
Ainsi que 5 bandes auto agrippante.
Le logo de la marque est présent sur les extrémités de chacune de ces bandes tout en délaissant la couleur orange afin de s’harmoniser à l’aspect monochrome de l’ensemble.
Un petit sachet zippé contient 5 vis UNC-6.32 afin de fixer le bloc dans le boitier PC.
Nous avons donc une vis supplémentaire en cas de perte.
be quiet! fournit aussi un lot de 5 vis à main toujours dans le but d’installer la Dark Power 13 dans un boitier PC.
Comme sur la version Pro, notre Dark Power 13 peut commuter entre deux modes de fonctionnement dans la gestion des rails 12 V.
be quiet! est un fervent défenseur du mode multi rail et c’est en toute logique que ce soit le mode par défaut de l’alimentation (4 rails de 12 V).
Cependant, si nous désirons passer sur un mode simple rail, la marque propose une équerre équipée d’un interrupteur permettant de passer d’un mode à l’autre.
Lorsque l’on passe sur le mode “Overclocking”, le contrôle électronique rassemble toute la puissance de l’alimentation sur un seul rail 12 V.
L’interrupteur ne doit être actionné que lorsque le bloc d’alimentation est à l’arrêt. Une fois le mode activé, la LED s’allume.
La face interne de l’équerre de laquelle émerge un câble constitué de trois fils mesurant 600 mm et qui se termine…
… Par une connectique 3-pins que l’on branche sur la prise “OCK” de la Dark Power 13.
L’équerre est un accessoire facilitant l’activation ou non du mode de fonctionnement simple rail, car on accède à l’interrupteur sans avoir à ouvrir le boitier PC.
Néanmoins, si nous voulons que ce mode soit constamment activé sans avoir à “s’encombrer” de cet accessoire, be quiet! fournit un cavalier qui se branche sur la même prise “OCK“.
Une fois le cavalier branché, la Dark Power 13 passe en mode simple rail. Bien sûr, si nous retirons ce cavalier, l’alimentation bascule dans le mode multi rail.
Les spécifications :
| Modèle |
Dark Power 13 750 W |
| Puissance continue |
750 W |
| Puissance en crête |
850 W |
| PFC |
Active PFC |
| Valeur de facteur de puissance à 100 % de charge |
> 0.97 |
| Standard ATX |
Version 3.0 |
|
|
| Nombre de rails 12 V (Fonctionnement multi-rails) |
4 |
| +3.3V (A) |
22 A |
| +5V (A) |
22 A |
| +12V1 (A) |
25 A |
| +12V5 (A) |
25 A |
| +12V3 (A) |
30 A |
| +12V4 (A) |
30 A |
| +12V5 (A) |
— |
| +12V6 (A) |
— |
| -12V (A) |
0.5 A |
| +5Vsb (A) |
3 A |
| Puissance combinée max 12V (W) |
744 W |
| Puissance combinée max 3.3V + 5V (W) |
110 W |
| Durée de maintien (ms @ 100 %) |
20.02 |
|
|
| Ventilateur |
Silent Wings 3 |
| Taille du ventilateur |
135 mm |
| Technologie du moteur |
Moteur à 6 pôles |
| Mécanisme |
Roulement Hydraulique (FDB) |
| Vitesse maxi du ventilateur |
1800 tr/min |
|
|
| OCP (protection contre les surintensités) |
Oui |
| OVP (protection contre les surtensions) |
Oui |
| SCP (protection contre les courts circuits) |
Oui |
| OTP (protection contre les pics de températures) |
Oui |
| UVP (protection contre les baisses de tension) |
Oui |
| OPP (protection contre les surcharges) |
Oui |
|
|
| Certification 80 Plus |
Titanium (95.9 % de rendement en 230 V à 50% de charge) |
|
|
| Dimensions (L x H x P) |
150 x 86 x 175 |
| Poids |
1.96 kg |
| Couleur |
Noir |
| Gestion modulaire des câbles |
100 % modulaire |
| Câbles gainés |
Oui |
| Câbles couleurs unies |
Oui (Noir) |
|
|
| Garantie |
10 ans dont 1 an sur site |
