L’alimentation :
Le bloc d’alimentation est donc protégé par deux épaisses cales en mousse expansée ainsi qu’une enveloppe en tissu papier.
La HCG Bronze 750W mesure 165 mm de profondeur sur 150 mm de largeur pour une hauteur de 86 mm.
Elle accuse un poids de 1.62 Kg sans ses câbles.
Le carénage en acier est recouvert d’une peinture anthracite présentant un léger grain.

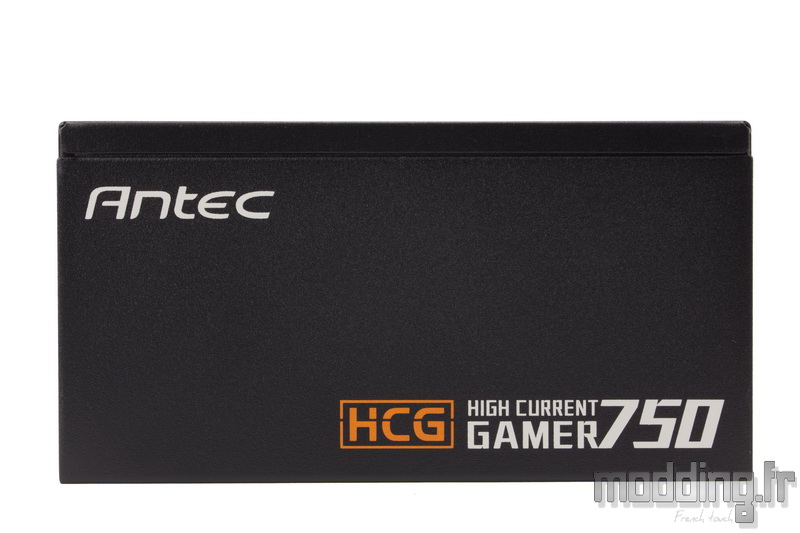

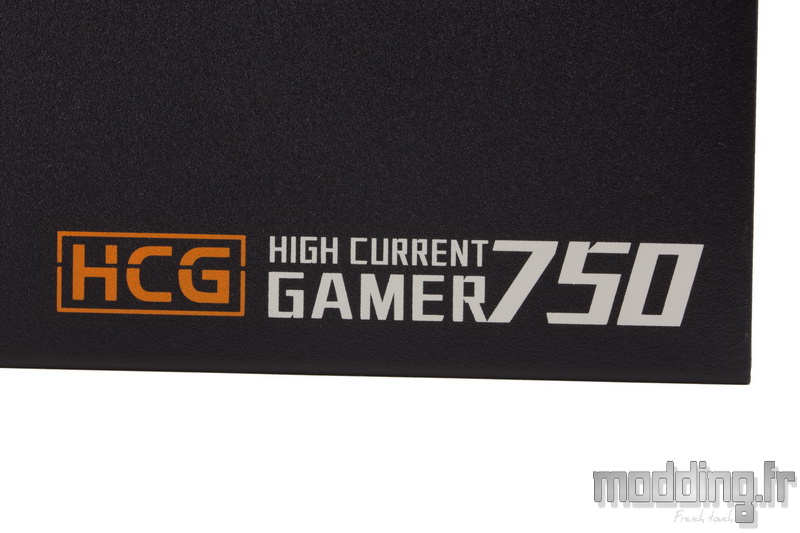

Sur l’un des cotés, nous avons le logo Antec dans un coin, accompagné du nom du modèle et de sa puissance dans le coin diamétralement opposé.
On remarque la couleur orangée des lettres HCG pour faire le rappel avec la certification 80+ ……………. Bronze.

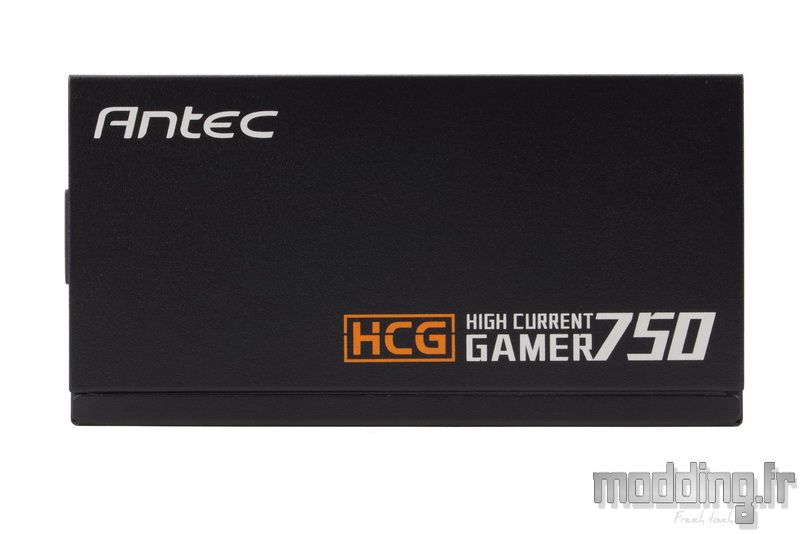

Le coté opposé reprend l’impression à l’identique.
Le nom et le logo sont toujours à l’endroit quelque soit le sens où nous disposons le bloc d’alimentation.

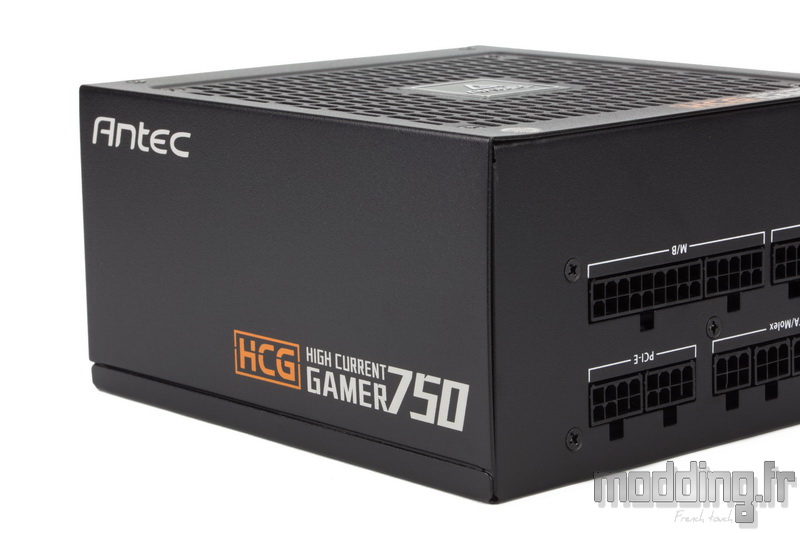

Là, avec le ventilateur au-dessus.

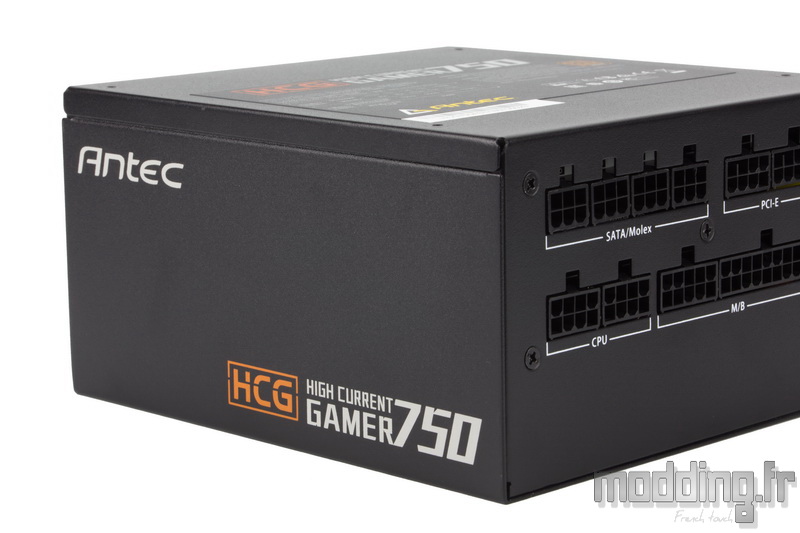

Ici, avec le ventilateur en dessous.
Ainsi nous mettons tout le monde d’accord en ce qui concerne la mise en place du bloc dans le boitier…

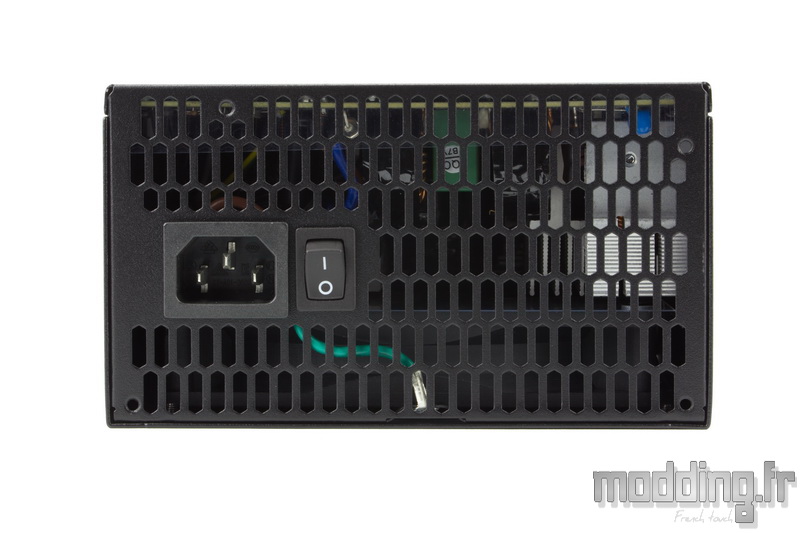

La partie arrière du bloc est occupée par une large grille dotée d’une multitude d’ouvertures en forme d’hexagone allongé.
Nous y trouvons la prise secteur accompagnée de l’interrupteur marche/arrêt.

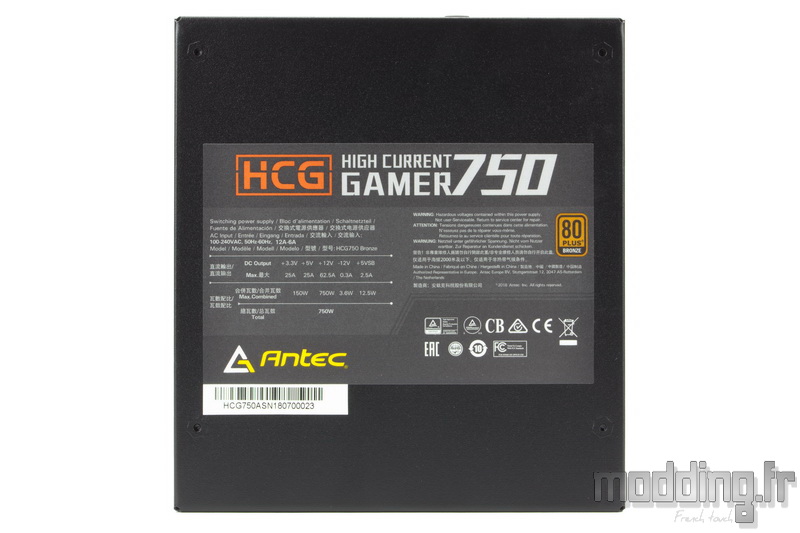

Le dessus du bloc est occupé par un large autocollant indiquant le nom du modèle ainsi que le logo de la certification 80+ Bronze.
On trouve aussi les caractéristiques électriques de la HCG Bronze 750W.
Antec opte pour le concept monorail. Dans notre version en 750 W, le 12 V est doté d’un ampérage de 62.5 A.
Nous disposons aussi d’une version de 850 W avec un rail 12 V de 70.83 A (précision Timex quartz aiguilles…).
Les précautions d’usage du bloc quant aux risques de choc électrique complètent le tableau.

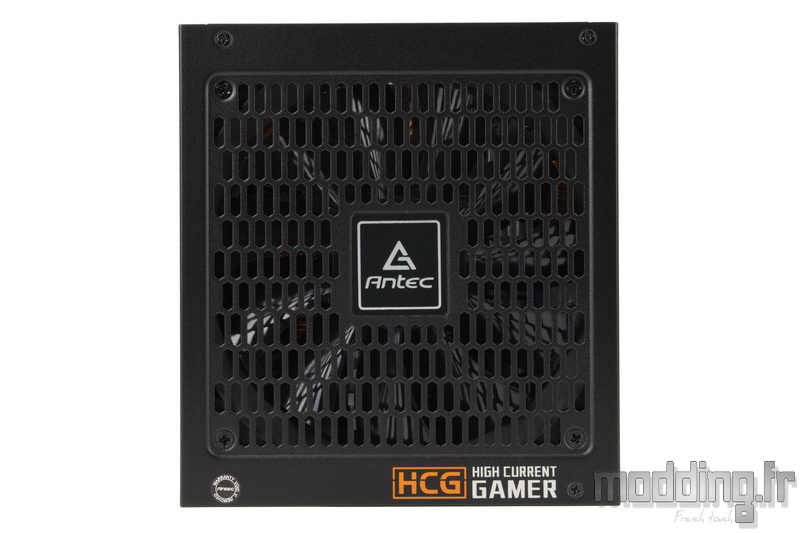

La grille de ventilation arbore un nouveau look plus….. carré !!! et fait partie intégrante de la structure en acier.
Le dessin de cette grille reprend celui situé à l’arrière du bloc.

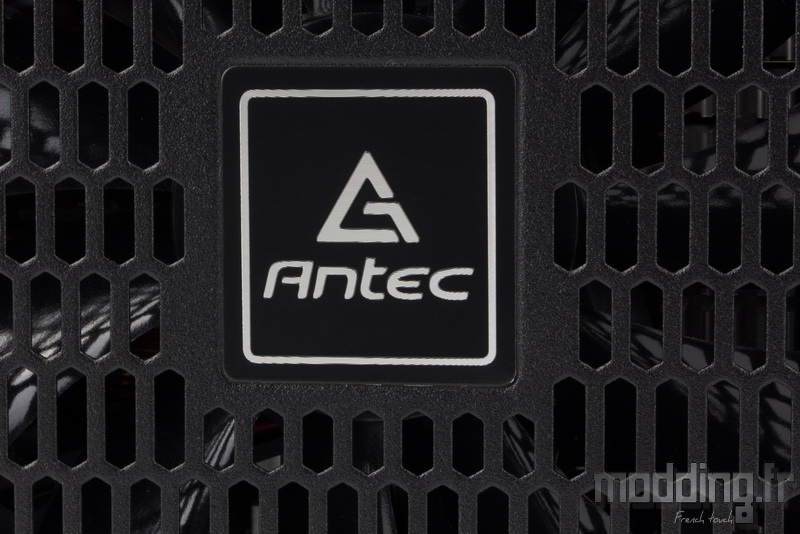

Au centre nous avons le logo Antec doté d’un léger relief métallisé.

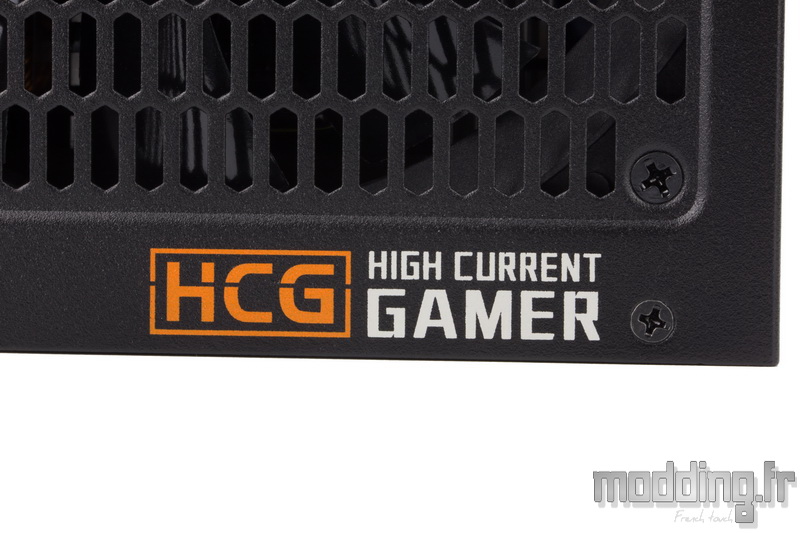

Dans un des coins, à proximité d’une des vis d’assemblage du carénage, nous retrouvons le nom de la gamme HCG … Il devait rester un peu de peinture orange en stock…

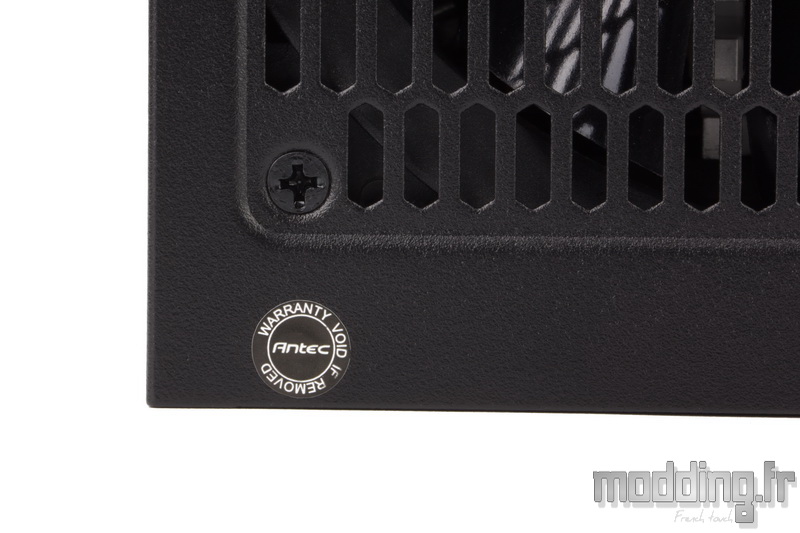

Une autre vis est est occultée par le fameux scellé “Warranty void if removed” (vivement que ce genre d’étiquette disparaisse….).
La principale nouveauté reste le passage sur un câblage 100% modulaire.

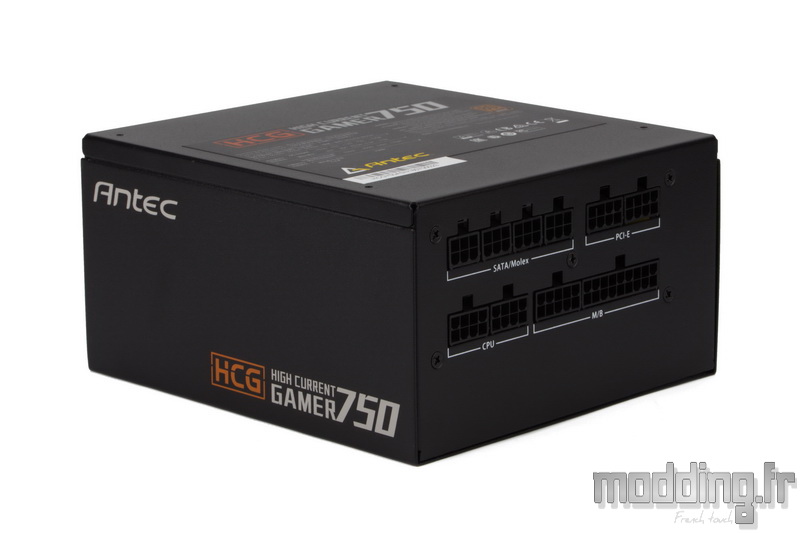

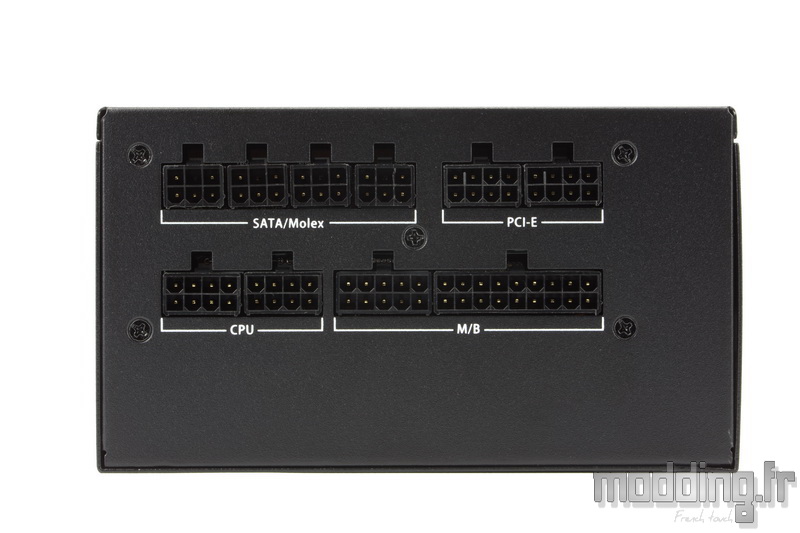

On trouve donc sur la partie avant, les différentes prises correspondantes aux différents câbles…
Comme on peut le voir, elles sont regroupées en quatre catégories. Nous avons le groupe M/B pour le branchement du câble ATX, celui qui gère les câbles CPU, un autre pour les câbles PCIe et enfin le groupe des périphériques SATA/Molex avec 4 prises disponibles.
Par contre, nous n’avons pas d’inversion des clips d’ancrage entre le premier et le second rang.
On retire le scellé de garantie pour jeter un œil sur les entrailles de cette HCG Bronze…. Bye bye les 5 ans de garantie…

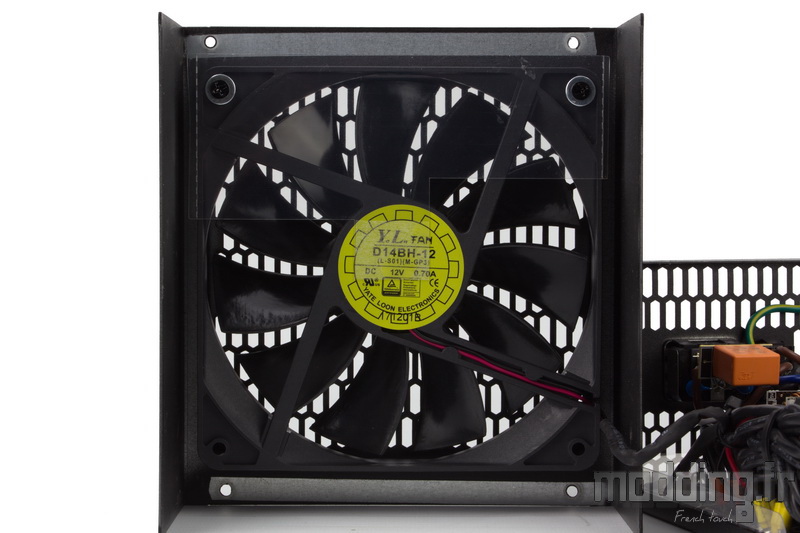

La ventilation est confiée à Yate Loon Electronics avec un ventilateur en 135 mm : D14BH-12.
Si on se réfère au site, la vitesse de rotation maximale est de 1800 tr/min. Le roulement est de type Dual Ball Bearing soit un double roulement à billes.

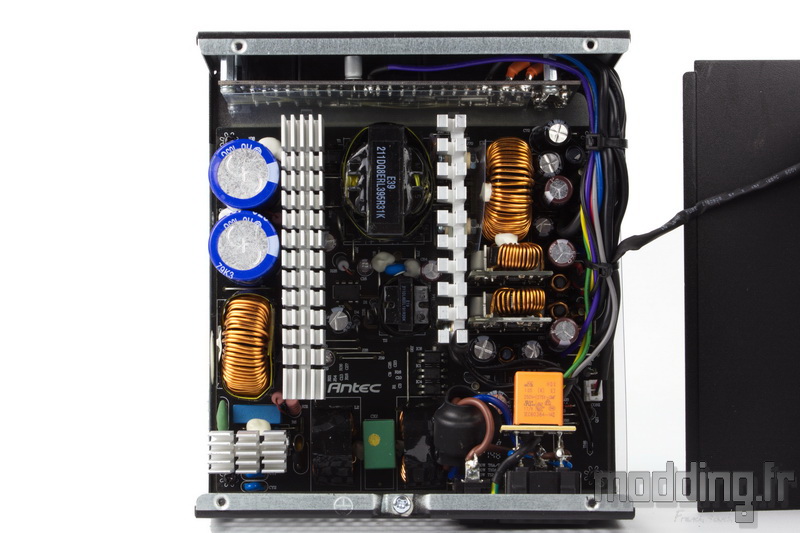

Antec dispose les différents composants électroniques sur un PCB de couleur noire, on y distingue le logo de la marque.
L’alimentation bénéficie des protections OCP, OVP, SCP, OPP, NLO, OTP et SIP.

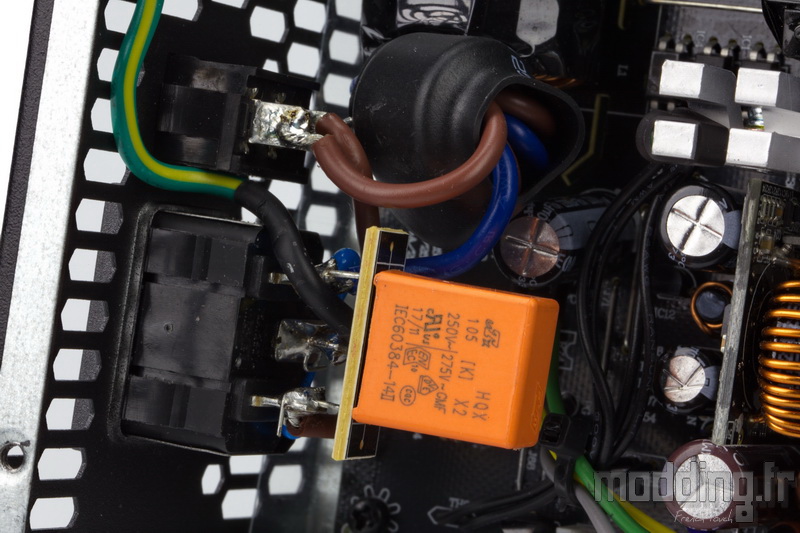

Le filtrage d’entrée de la HCG Bronze 750 W commence dès la prise secteur, les câbles d’alimentation sont également enroulés autour d’un anneau en ferrite pour supprimer l’EMI.

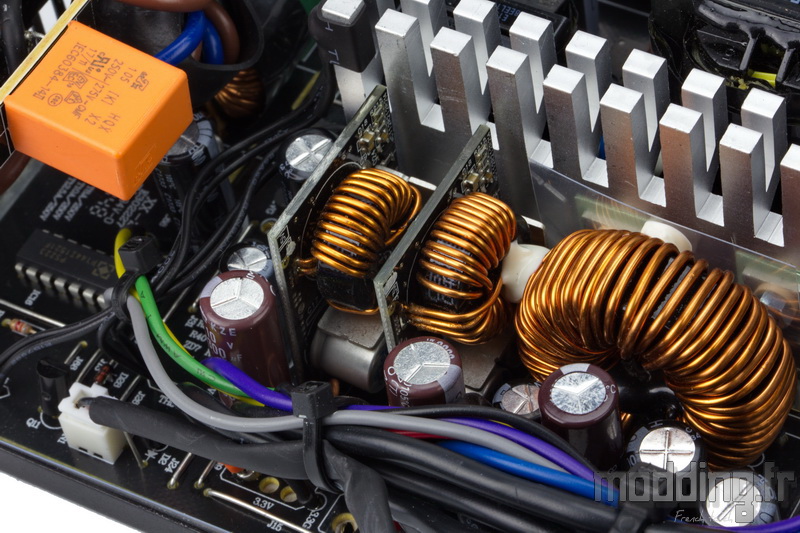

On trouve les modules DC to DC permettant d’obtenir le +5 V et le +3.3 V à partir du 12 V.
On obtient un courant plus stable et plus lisse et donc une stabilité du système accrue qui prolonge la vie des composants.

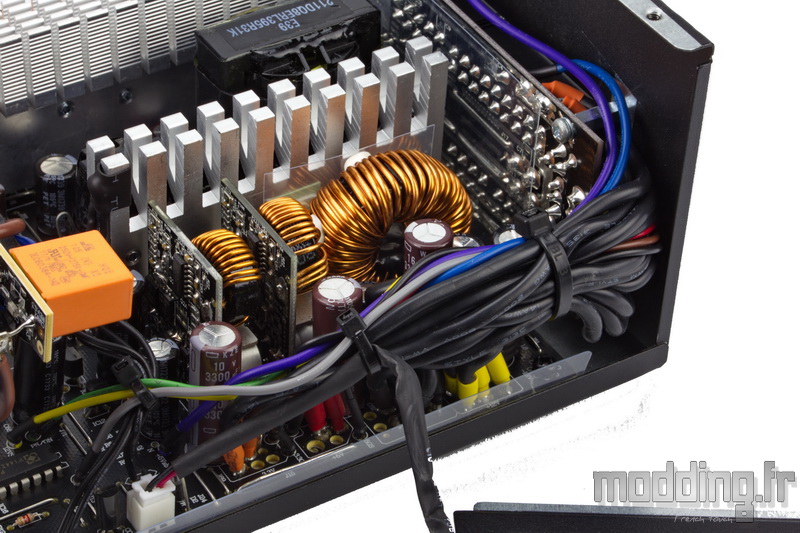

Malgré le fait que la HCG soit 100% modulaire, nous notons la présence de câbles en interne….

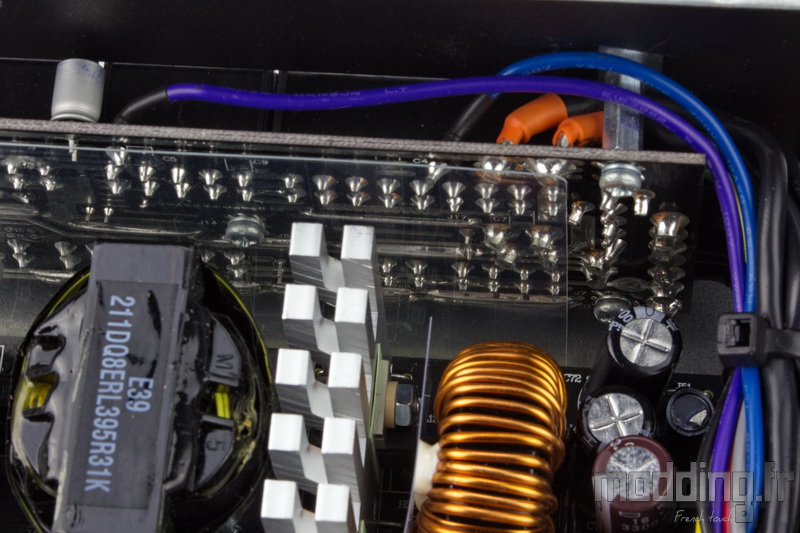

Il se trouve que le PCB secondaire n’est pas directement soudé au PCB primaire…
Du coup, Antec ne peut que relier les deux PCB par ces quelques câbles. Ils restent moins nombreux que sur une alimentation semi-modulaire et de ce fait, ils n’occupent que peu de place sous le carénage.
Les composants se retrouve ainsi plus espacés, ce qui facilite le passage de l’air entre ces derniers et minimise la montée en température de l’air ambiant à l’intérieur du bloc.

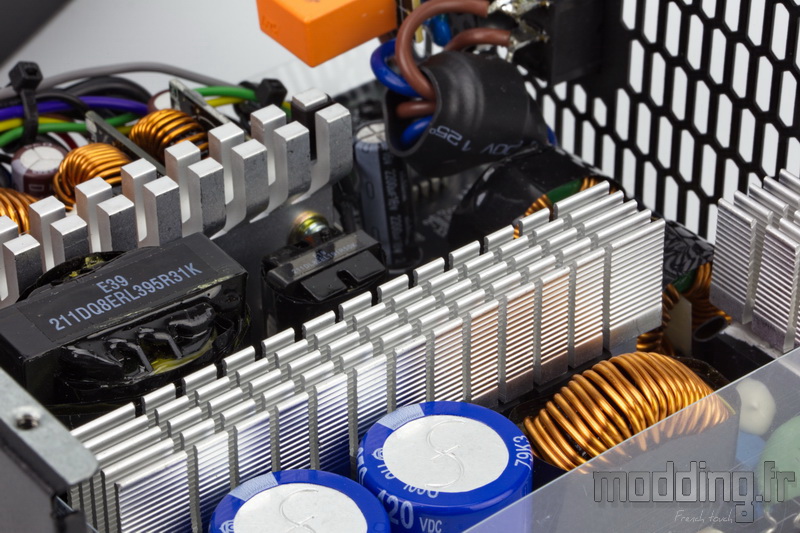

D’autant que la marque dispose de 3 dissipateurs idéalement dimensionnés pour éviter d’encombrer la platine électronique tout en gardant un bon nombre d’ailettes au plus prés du ventilateur.

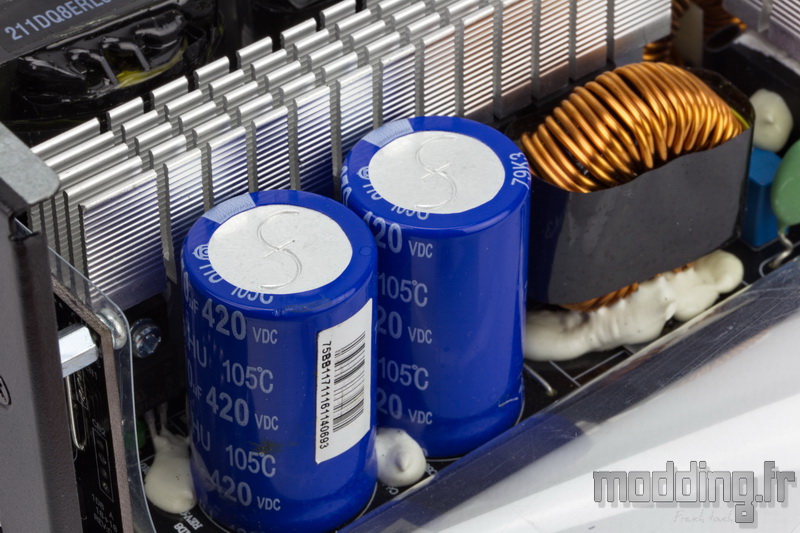

Antec fait appel à des condensateurs de marque japonaise comme ici avec ces 2 gros condensateurs du circuit primaire (420V / 105° C).
Un gage de fiabilité sur la durée d’où une garantie portée à 5 ans.
