Les caractéristiques :
Le packaging du Kraken Elite RGB reste fidèle à l’identité visuelle de NZXT, avec un design épuré dominé par un fond blanc, parfaitement assorti à la version blanche de notre modèle.
Les pales rétroéclairées affichent une palette de couleurs vives, tandis que le grand écran LCD intégré à la pompe est configuré pour faire défiler diverses informations système.
Le logo NZXT est discrètement apposé dans le coin supérieur droit, tandis que le nom du produit figure en bas de la boîte, accompagné d’un court descriptif mettant en avant ses principales caractéristiques.
À l’arrière de la boîte, le Kraken Elite RGB est présenté en situation, installé dans la partie supérieure d’un boîtier PC – un modèle blanc, choisi par NZXT pour souligner l’harmonie visuelle de l’ensemble.
Cette mise en scène met en valeur la cohérence de l’éclairage entre les différents ventilateurs de la marque, tout en attirant l’attention sur l’écran LCD, véritable pièce maîtresse de cet AIO.
NZXT en profite également pour mettre en avant les cinq caractéristiques principales du produit, résumées de façon claire et visuelle.
Les côtés de la boîte arborent un fond bleu subtil, mettant en avant, en lettres blanches, le logo de la marque et le nom du produit.
Sur l’un des côtés de l’emballage, plusieurs schémas illustrent le contenu de la boîte, offrant un aperçu visuel des éléments inclus. À leurs côtés, les spécifications techniques sont présentées sous forme de tableau, permettant une lecture rapide et structurée des données clés.
NZXT y indique également une garantie étendue de 6 ans, un gage de confiance sur la durabilité de son AIO.
L’extrémité opposée présente les caractéristiques du produit, cette fois traduites en plusieurs langues, dont le français.

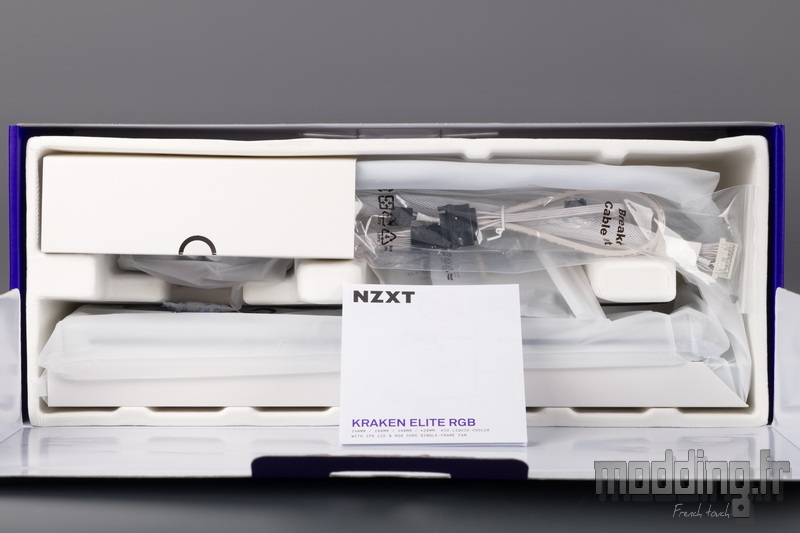

Les différents éléments composant le Kraken Elite RGB sont soigneusement agencés dans un panier en carton compartimenté, une disposition classique mais efficace pour assurer une protection optimale durant le transport.
Chaque composant est individuellement emballé dans un film plastique afin de le préserver de la poussière.
Une attention particulière est portée au radiateur et à la tête de pompe, tous deux insérés dans un emballage en carton moulé spécifiquement conçu pour protéger les ailettes du radiateur et les surfaces sensibles de la pompe.
Nous avons le guide d’utilisation.

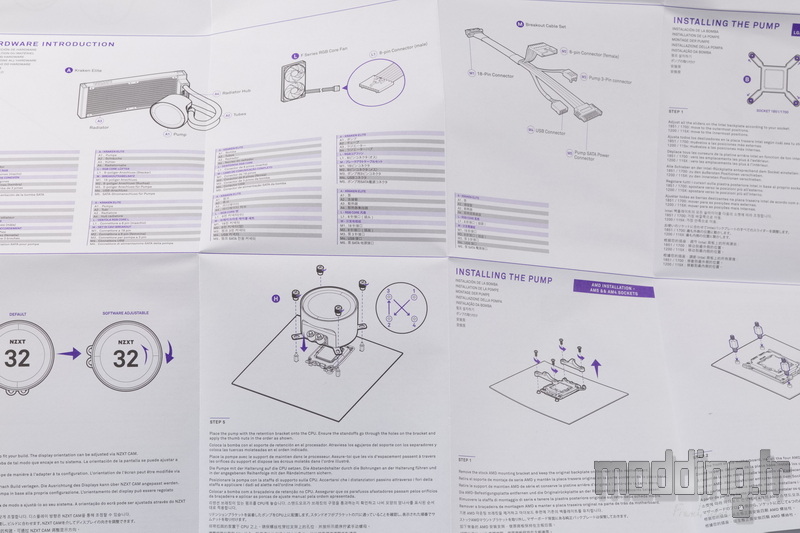

Le manuel se présente sous la forme d’un dépliant, avec des explications détaillant chaque étape de montage, traduites en plusieurs langues, dont le français.
Les schémas, particulièrement clairs, rendent les instructions presque superflues pour comprendre les différentes étapes du montage.

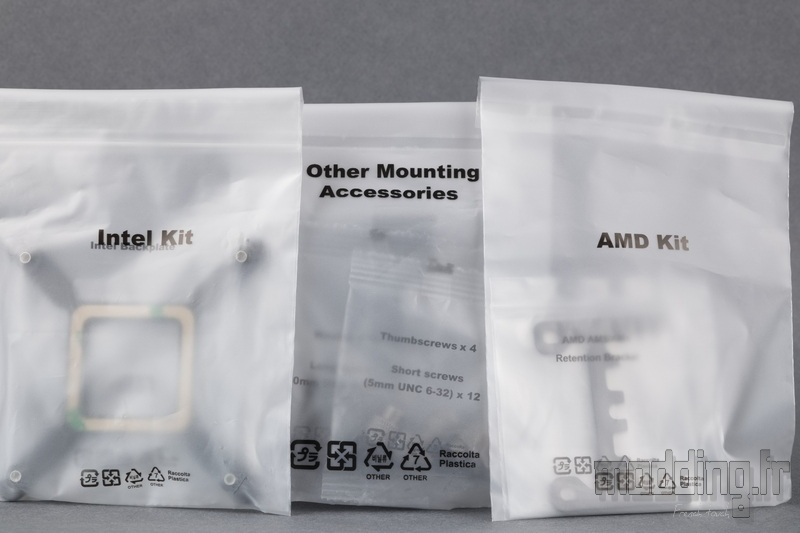

Les différents accessoires nécessaires à l’installation du Kraken Elite RGB sont organisés dans des sachets distincts, chacun correspondant à une marque de socket spécifique.
La backplate fournie pour les sockets Intel rappelle fortement celle que l’on retrouve sur les AIO de Corsair, bien que la marque aux voiles déployées ait récemment revu le système de fixation sur son iCUE Link Titan RX 420 RGB.

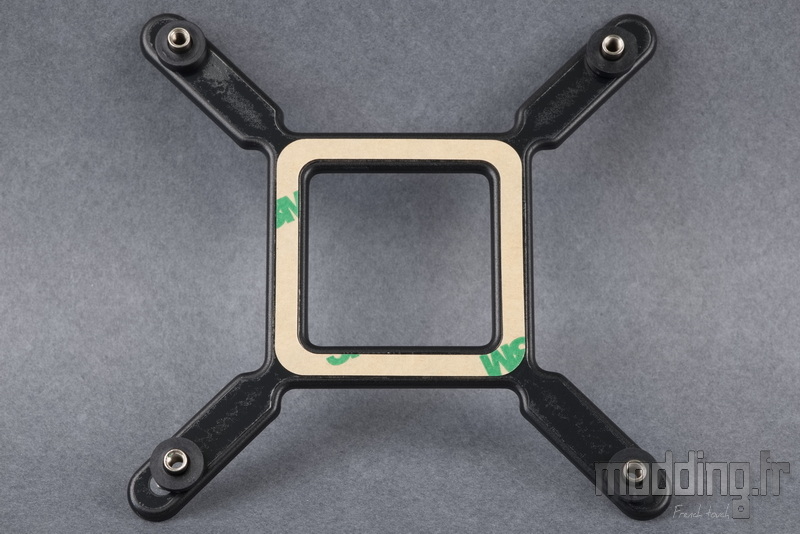

La face interne de cette backplate intègre une bande adhésive en son centre, conçue pour améliorer l’adhérence sur la plaque arrière du socket et faciliter ainsi l’installation.

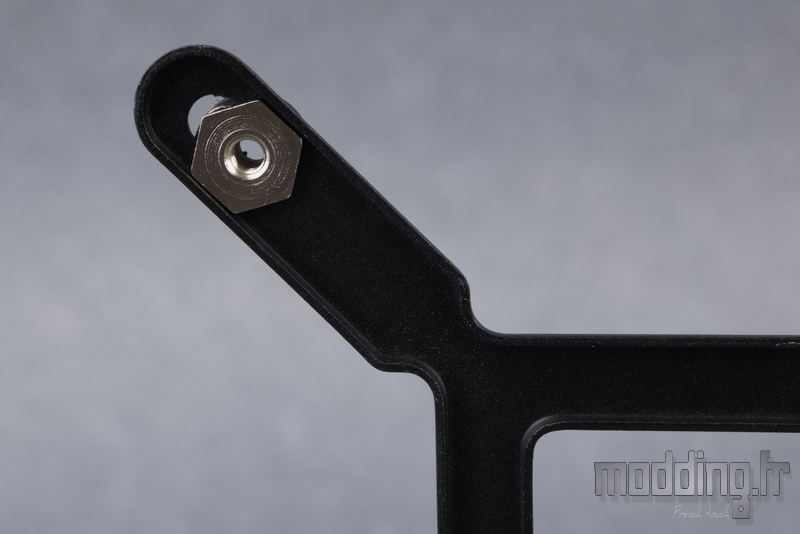

Les branches sont dotées d’un orifice oblong. Il suffit de glisser le point de fixation pour ajuster l’entraxe de manière à l’adapter à chaque socket.
La position externe est destinée aux sockets 1700/1851, tandis que la position interne s’applique aux sockets 115x/1200.

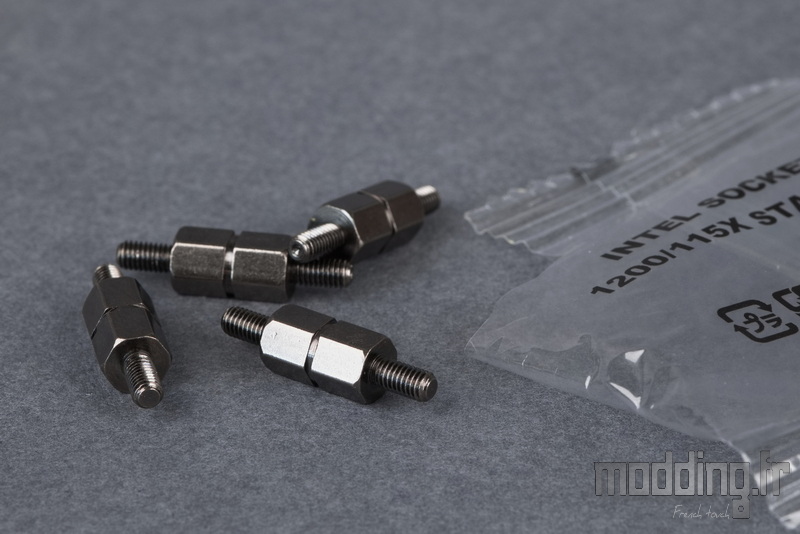

Les entretoises spécifiques aux Sockets 115x et 1200.
Les entretoises spécifiques au Socket 1700 et 1851.

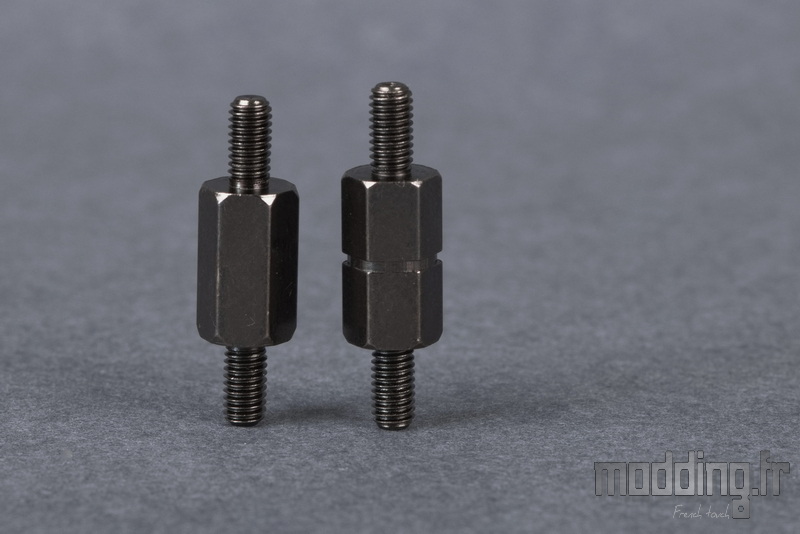

Ces entretoises se distinguent de celles des sockets 115x/1200 par leur taille plus petite.
NZXT a ajouté un sillon sur le corps des entretoises 115x/1200 pour faciliter leur identification.
Les platines de fixation pour le socket Intel sont déjà montées sur le corps de la pompe du Kraken Elite RGB.

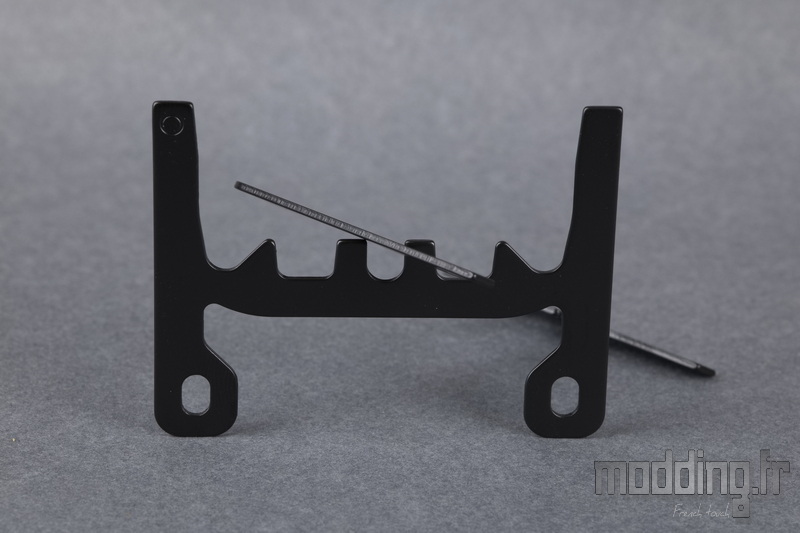

Le sachet étiqueté “AMD Kit” contient les platines destinées aux sockets AMD.

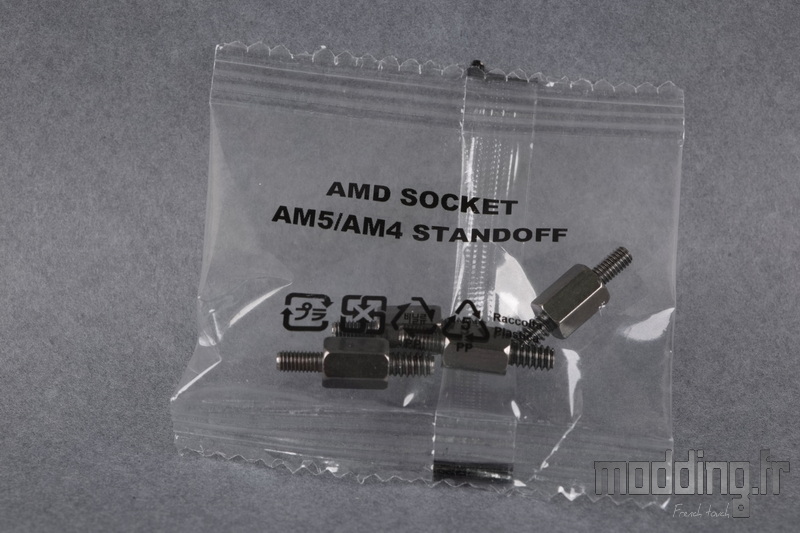

Il contient également les entretoises adaptées à ces sockets (AM4 et AM5).
Il est nécessaire de retirer d’abord le kit d’ancrage avant d’installer les entretoises, qui se vissent ensuite sur la backplate du socket AMD.
On remarque également que ces entretoises comportent deux types de pas de vis, le plus espacé (filetage UNC-6.32) étant réservé aux points de fixation de la backplate.

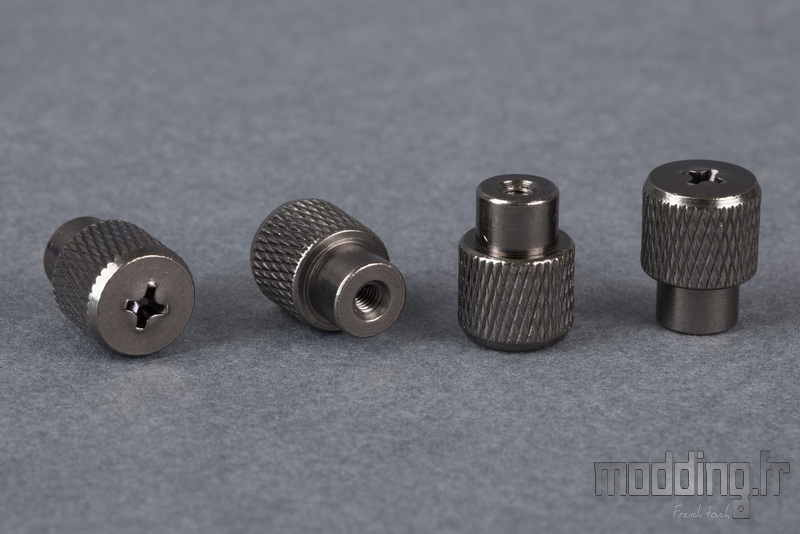

L’installation de la pompe sur les entretoises s’achève par la fixation de quatre écrous, communs à tous les types de sockets pris en charge.
Chacun de ces écrous est équipé d’une empreinte cruciforme, permettant un serrage au tournevis dans les configurations où l’accès autour du socket est limité.
Cette empreinte est intelligemment conçue pour limiter le risque de serrage excessif : au-delà d’un certain couple, le tournevis dérape volontairement, empêchant ainsi de trop contraindre l’ensemble.

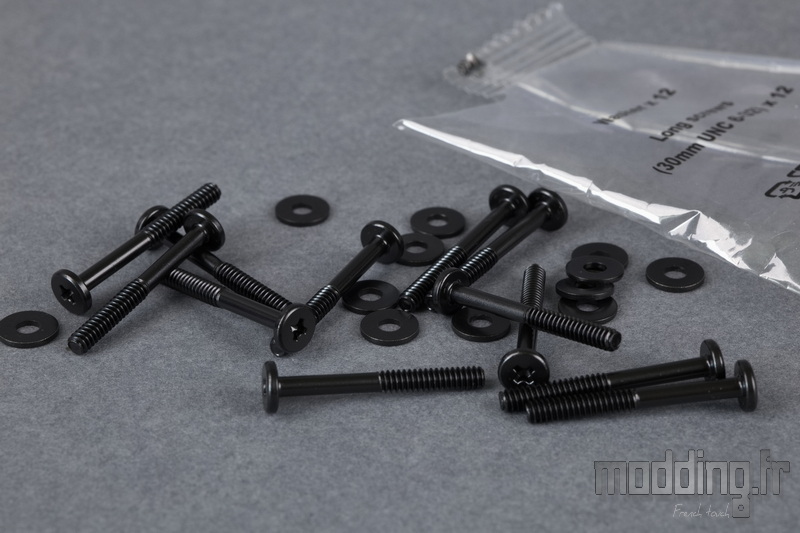

Bien que le bloc de ventilation tout-en-un du Kraken Elite RGB ne comporte que quatre points de fixation pour le montage sur le boîtier, NZXT fournit tout de même 12 longues vis destinées à l’installation des ventilateurs sur le radiateur.
Ces vis utilisent un filetage standard de type UNC 6-32.
Qu’elles soient habituellement proposées avec une finition chromée ou noire selon les fabricants, NZXT opte ici systématiquement pour une visserie intégralement noire, et ce, quel que soit le coloris du Kraken Elite 420 RGB.

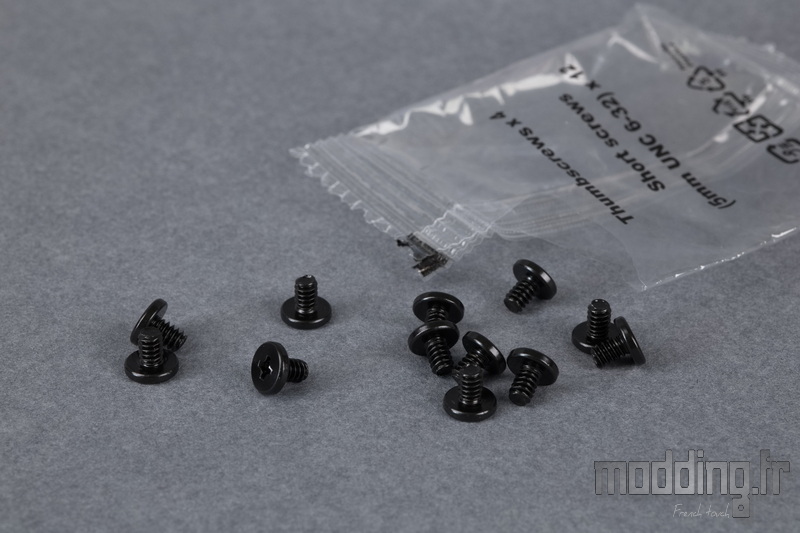

Le sachet mentionné ci-dessus contient également 12 rondelles, qui sont à associer avec ces vis plus courtes pour installer le radiateur dans le boîtier PC.

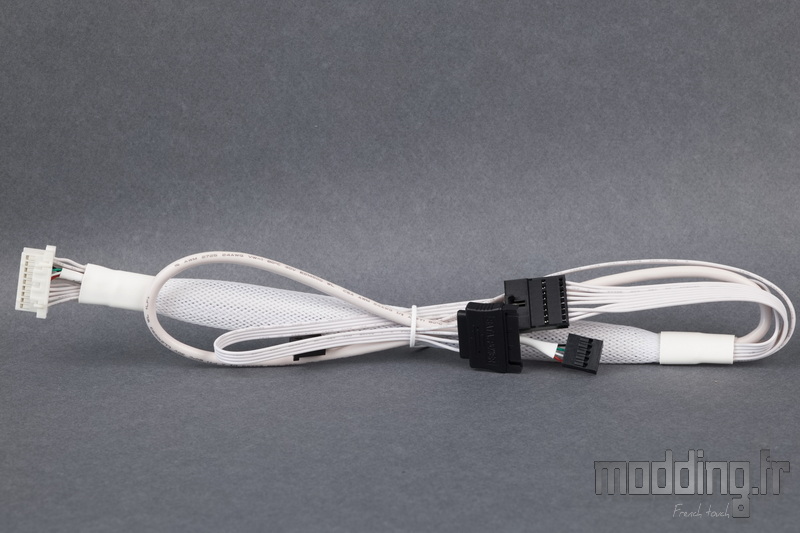

Pour finir, voici ce câble dédié à la nouvelle génération du Kraken Elite RGB.
Sur le Kraken Elite RGB 2023, le radiateur est équipé de deux ou trois ventilateurs classiques, contrairement à la ventilation intégrée dans un bloc unique sur ce nouvel AIO.

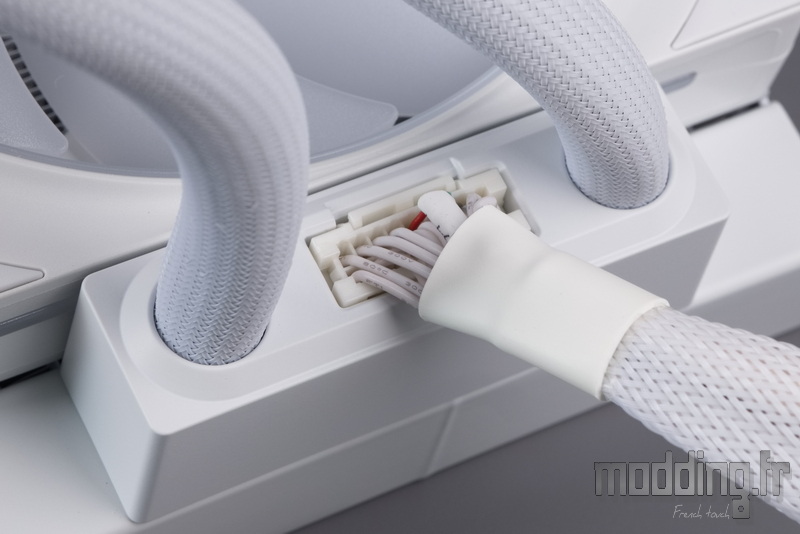

Une autre modification apportée par NZXT concerne le câblage provenant du corps de la pompe. La marque a simplifié l’installation en faisant “disparaître” ce câblage qui alimente aussi l’anneau lumineux et l’écran LCD. Désormais, tout est centralisé dans une seule prise, installée cette fois au niveau du radiateur, comme nous le verrons dans les pages suivantes.

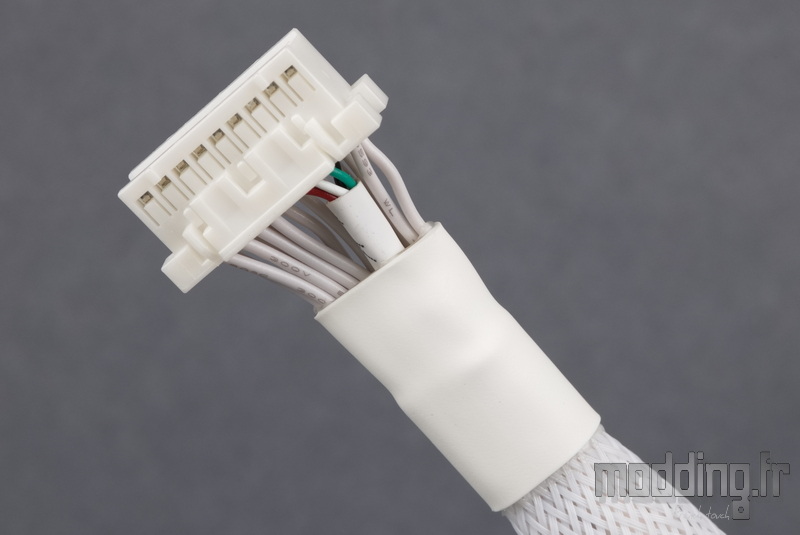

À l’une des extrémités, on trouve la prise spécifique de type 18 broches.
Les nombreux fils sont regroupés dans une gaine tressée blanche, conférant à l’ensemble une finition soignée.

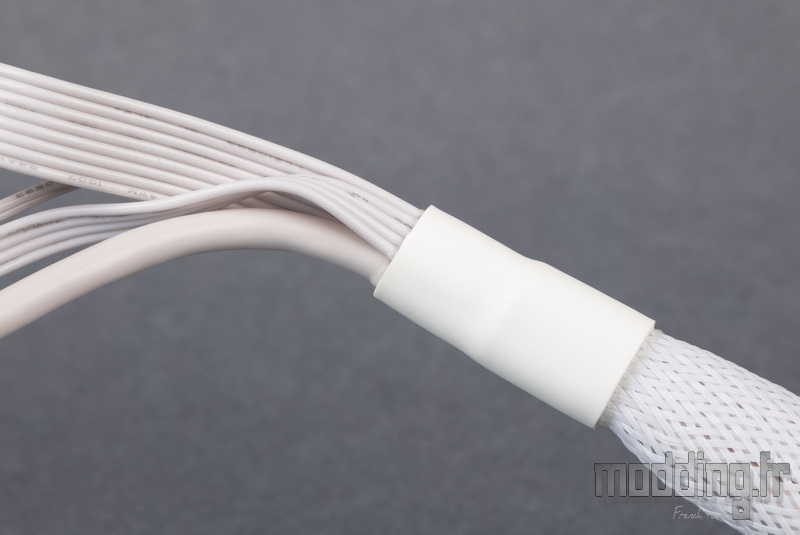

Après un trajet de 270 mm, la gaine prend fin pour laisser apparaître plusieurs câbles distincts, chacun dédié à une fonction précise.

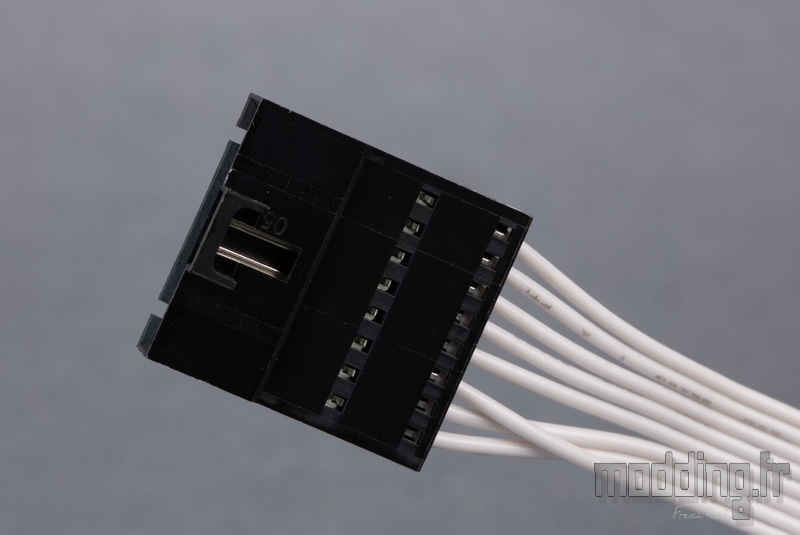

Le câble le plus court mesure 120 mm et comporte huit fils. Il se termine par un connecteur propriétaire conçu pour se raccorder au câblage du bloc de ventilation F420 RGB Core du Kraken Elite RGB.

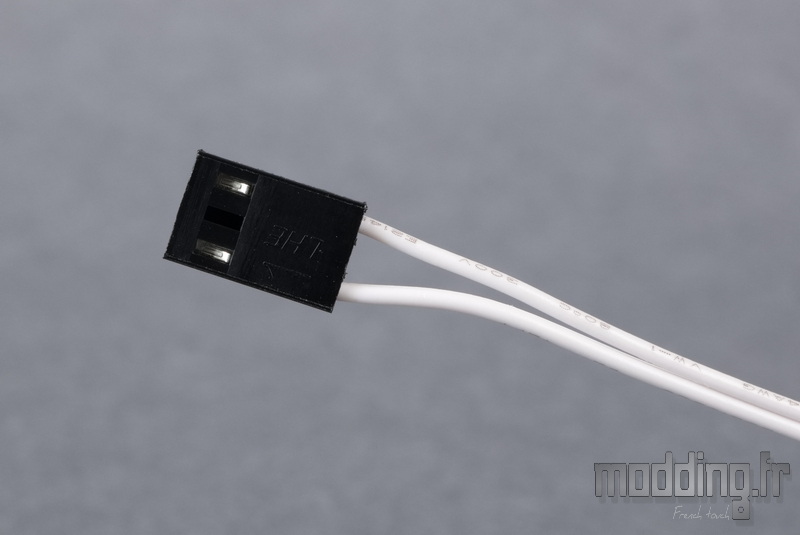

Un câble de 240 mm de long, composé de deux fils, se termine par une prise 3-pins.
Ce câble se branche sur la prise CPU_Fan de la carte mère, permettant ainsi à celle-ci de détecter la présence d’un système de refroidissement dédié au CPU et de fournir des informations sur la vitesse de la pompe.

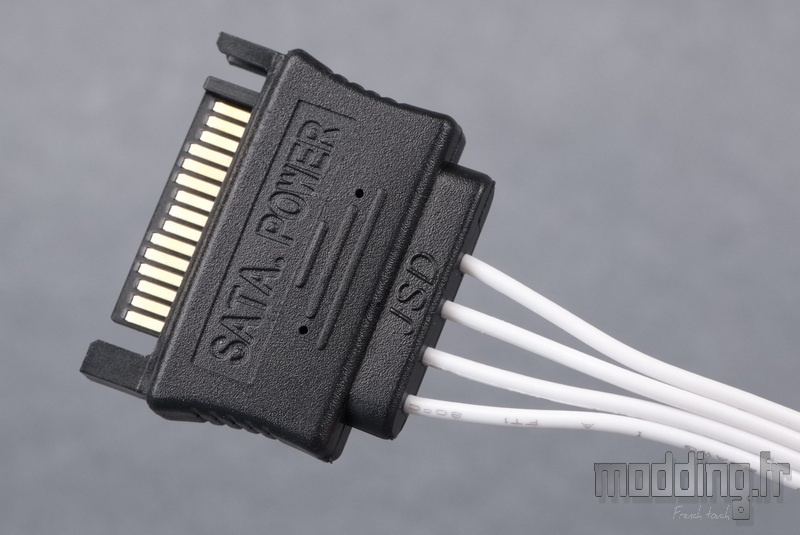

Ensuite, nous avons le câble qui alimente l’ensemble des composants du Kraken Elite RGB. Il mesure 380 mm de long et se termine par une prise SATA.

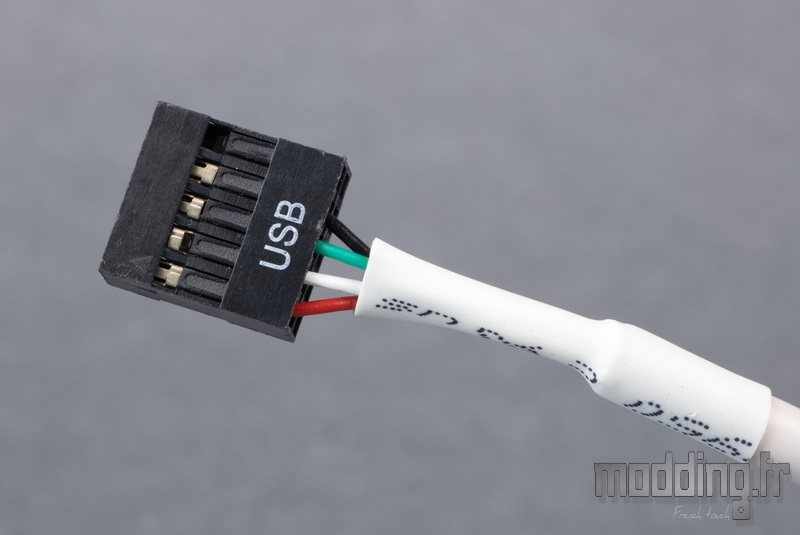

Enfin, le câble le plus long mesure 480 mm et se termine par une prise USB 2.0 interne.
Il se branche sur l’un des ports USB 2.0 internes de la carte mère pour permettre la communication entre le Kraken Elite RGB et le logiciel NZXT CAM permettant de configurer l’écran et d’autres fonctionnalités.
Les spécifications :
|
Kraken Elite 420 RGB
|
| Waterblock |
Cuivre |
| Dimensions pompe (Diamètre x H) |
93.5 x 65 mm |
| Vitesse de la pompe |
1200-2800 tr/min (+/- 10 %) |
| Connectique de la pompe |
propriétaire |
| Radiateur |
Aluminium |
| Dimensions radiateur |
457 x 140 x 27 mm |
| Longueur tuyaux |
460 mm |
| Compatibilité |
Intel 1851 / 1700 / 1200 / 115X
AMD AM4 / AM5 |
| Garantie |
6 ans |
|
Ventilateur central F420 RGB
|
| Dimensions |
420 x 140 x 26 mm |
| Vitesse de rotation |
500 – 2000 tr/min (+/- 200 tr/min) |
| Débit d’air maximal |
167.53 m3/h (98.61 CFM) |
| Pression statique maximale |
3.2 mmH2O |
| Connectique |
propriétaire |
| Longueur câble |
600 mm |
| Type de roulement |
Hydro Dynamic Bearing |
