Les caractéristiques :
Le packaging de NZXT reste fidèle à son style épuré, avec un fond blanc mettant en valeur le Kraken Elite RGB, illuminé de toutes ses couleurs. Sur l’écran LCD situé au-dessus de la pompe, la température d’une carte graphique est affichée.
Le logo de la marque est discrètement placé dans le coin supérieur droit, tandis que le nom du produit occupe la partie inférieure, accompagné de quelques mots décrivant ses principales caractéristiques.
Au dos de la boîte, le Kraken Elite RGB est présenté en situation, installé dans la partie supérieure d’un boîtier PC. Cette mise en scène met en avant la fenêtre d’éclairage située sur la tranche du bloc de ventilation.
La marque détaille également les cinq principales caractéristiques de cet AIO.
Les côtés de la boîte arborent un fond bleu subtil, mettant en avant, en lettres blanches, le logo de la marque et le nom du produit.

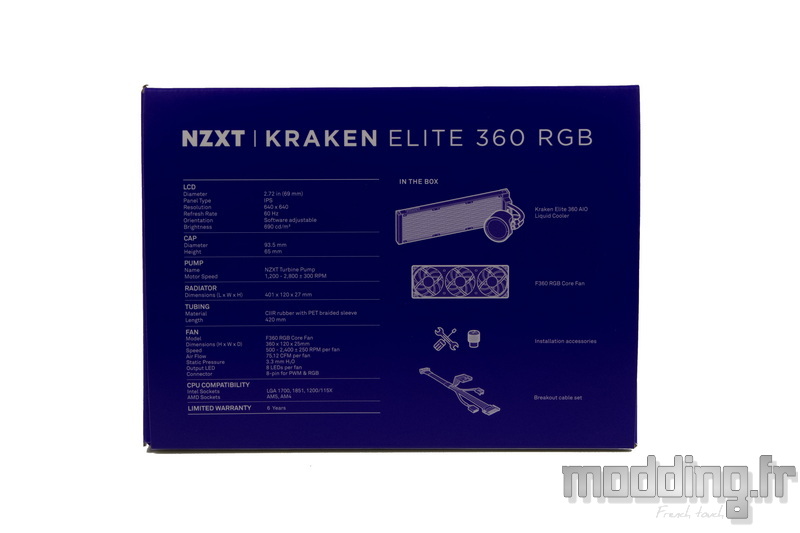

Sur l’une des extrémités, divers schémas illustrent le contenu de la boîte, tandis que les spécifications sont présentées sous forme de tableau. On y découvre également une garantie étendue à 6 ans.
L’extrémité opposée présente les caractéristiques du produit, cette fois traduites en plusieurs langues, dont le français.
Les différents éléments du Kraken Elite RGB sont soigneusement rangés de manière classique, placés dans un panier en carton compartimenté pour une protection optimale.
Chaque pièce est enveloppée dans un emballage plastique afin de la préserver de la poussière. Le radiateur reçoit une attention particulière, étant glissé dans un carton spécialement conçu pour protéger ses fines ailettes.
Nous avons le guide d’utilisation.
Le manuel se présente sous la forme d’un dépliant, avec des explications détaillant chaque étape de montage, traduites en plusieurs langues, dont le français.
Les schémas, particulièrement clairs, rendent les instructions presque superflues pour comprendre les différentes étapes du montage.
Les différents accessoires nécessaires à l’installation du Kraken Elite RGB sont organisés dans des sachets distincts, chacun correspondant à une marque de socket spécifique.
À noter que NZXT privilégie l’utilisation de plastique recyclable.
La backplate destinée aux sockets Intel rappelle fortement celle utilisée par Corsair sur ses AIO.
Les branches sont dotées d’un orifice oblong. Il suffit de glisser le point de fixation pour ajuster l’entraxe de manière à l’adapter à chaque socket.
La position externe est destinée aux sockets 1700/1851, tandis que la position interne s’applique aux sockets 115x/1200.
La face interne est équipée d’une bande adhésive au centre, optimisant l’adhésion sur la plaque arrière du socket.
Les entretoises spécifiques aux Sockets 115x et 1200.
Les entretoises spécifiques au Socket 1700 et 1851.
Ces entretoises se distinguent de celles des sockets 115x/1200 par leur taille plus petite.
NZXT a ajouté un sillon sur le corps des entretoises 115x/1200 pour faciliter leur identification.
Les platines de fixation pour le socket Intel sont déjà montées sur le corps de la pompe du Kraken Elite RGB.
Le sachet étiqueté “AMD Kit” contient les platines destinées aux sockets AMD.
Il contient également les entretoises adaptées à ces sockets (AM4 et AM5).
Il est nécessaire de retirer d’abord le kit d’ancrage avant d’installer les entretoises, qui se vissent ensuite sur la backplate du socket AMD.
On remarque également que ces entretoises comportent deux types de pas de vis, le plus espacé (filetage UNC-6.32) étant réservé aux points de fixation de la backplate.
L’installation de la pompe sur les entretoises est finalisée par cet ensemble de 4 écrous, quel que soit le socket.
Ces écrous sont dotés d’une empreinte cruciforme, ce qui permet de les serrer à l’aide d’un tournevis si l’espace autour du socket est trop étroit pour un serrage manuel. Cette empreinte est spécialement conçue pour éviter un serrage excessif : au-delà d’un certain niveau de force, le tournevis commence à glisser, empêchant ainsi de trop serrer l’écrou.
Bien que le bloc de ventilation tout-en-un du Kraken Elite RGB ne dispose que de 4 points de fixation, NZXT fournit néanmoins 12 longues vis pour fixer le (ou les) ventilateur au radiateur.
Le pas de vis utilisé est de type UNC-6.32.
Le sachet mentionné ci-dessus contient également 12 rondelles, qui sont à associer avec ces vis plus courtes pour installer le radiateur dans le boîtier PC.

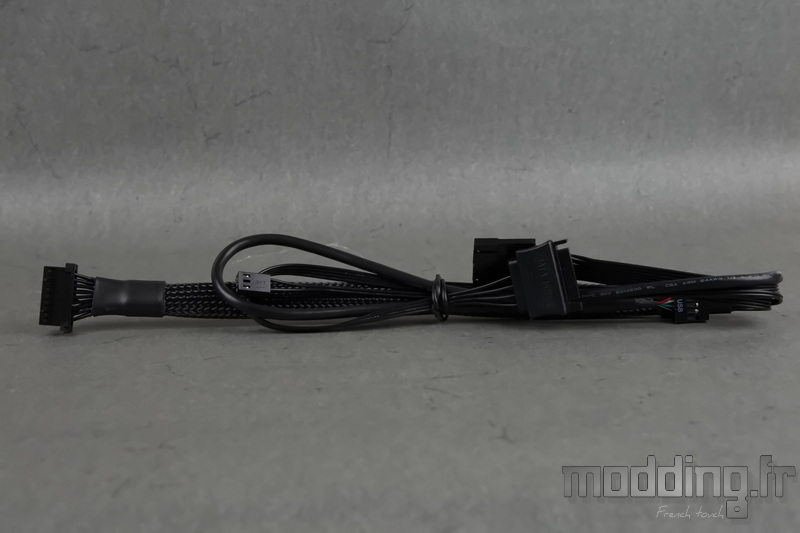

Pour finir, voici ce câble dédié à la nouvelle génération du Kraken Elite RGB.
Sur le Kraken Elite RGB 2023, le radiateur est équipé de deux ou trois ventilateurs classiques, contrairement à la ventilation intégrée dans un bloc unique sur ce nouvel AIO.
Une autre modification apportée par NZXT concerne le câblage provenant du corps de la pompe. La marque a simplifié l’installation en faisant “disparaître” ce câblage qui alimente aussi l’anneau lumineux et l’écran LCD. Désormais, tout est centralisé dans une seule prise, installée cette fois au niveau du radiateur, comme nous le verrons dans les pages suivantes.
À l’une des extrémités, on trouve la prise spécifique de type 18 broches.
Les nombreux fils s’engouffrent dans une gaine tressée noire de 270 mm de long, puis se répartissent en plusieurs câbles.
Le câble le plus court mesure 120 mm de long et est composé de 8 fils. Il se termine par une prise propriétaire destinée au bloc de ventilation du Kraken Elite RGB.
Un câble de 240 mm de long, composé de deux fils, se termine par une prise 3-pins.
Ce câble se branche sur la prise CPU_Fan de la carte mère, permettant ainsi à celle-ci de détecter la présence d’un système de refroidissement dédié au CPU et de fournir des informations sur la vitesse de la pompe.
Ensuite, nous avons le câble qui alimente l’ensemble des composants du Kraken Elite RGB. Il mesure 380 mm de long et se termine par une prise SATA.
Enfin, le câble le plus long mesure 480 mm et se termine par une prise USB 2.0 interne.
Il se branche sur l’un des ports USB 2.0 internes de la carte mère pour permettre la communication entre le Kraken Elite RGB et le logiciel NZXT CAM permettant de configurer l’écran et d’autres fonctionnalités.
Les spécifications :
|
Kraken Elite 360 RGB
|
| Waterblock |
Cuivre |
| Dimensions pompe (Diamètre x H) |
93.5 x 65 mm |
| Vitesse de la pompe |
1200-2800 tr/min (+/- 10 %) |
| Connectique de la pompe |
4-pins (PWM) |
| Radiateur |
Aluminium |
| Dimensions radiateur |
401 x 120 x 27 mm |
| Longueur tuyaux |
420 mm |
| Compatibilité |
Intel 1851 / 1700 / 1200 / 115X
AMD AM4 / AM5 |
| Garantie |
6 ans |
|
Ventilateur central F360 RGB
|
| Dimensions |
360 x 120 x 26 mm |
| Vitesse de rotation |
500 – 2400 tr/min (+/- 10 %) |
| Débit d’air maximal |
127.63 m3/h (75.12 CFM) |
| Pression statique maximale |
3.3 mmH2O |
| Connectique |
4 pins (PWM) |
| Longueur câble |
600 mm |
| Type de roulement |
Hydro Dynamic Bearing |
