Le montage : Socket 115x
On s’occupe d’abord de monter les ventilateurs sur le radiateur.
On prend soin d’intercaler le joint caoutchouc et on prend les vis adéquates (comme spécifié dans la page “caractéristiques”).
Il suffit simplement de serrer les vis à la main, pas besoin de forcer pour ne pas écraser le joint. De toute façon, les vis sont dotées d’une tête pour recevoir un tournevis cruciforme mais la faible profondeur de l’empreinte fait que le tournevis décroche de la vis à partir d’une certaine force de serrage.
On se munit de la backplate coté Intel et des vis de fixation avec leur capuchon.
Sur les pattes de la backplate (les plus longues), nous avons trois crans. Ils correspondent à l’emplacement de l’ergot des capuchons en fonction du Socket.
Le plus interne est dédié au Socket LGA 775, celui du milieu au Socket 115x et le plus externe au Socket 1366.
Les vis sont dotées d’un petit ergot à leur base.

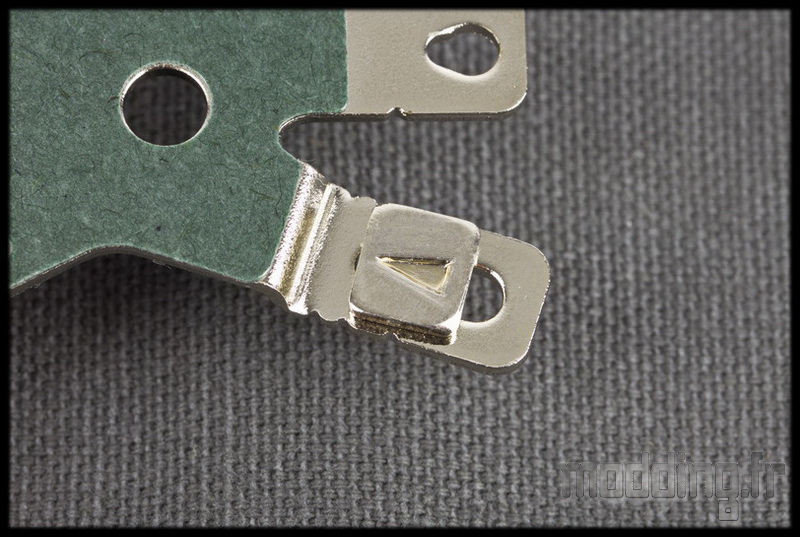

Cet ergot est identifié par la pointe du triangle gravé sur le dessus de la vis. Il s’agit d’orienter la vis avec l’ergot vers le centre de la backplate.
Il a pour but d’éviter que la vis ne tourne lors du serrage de l’entretoise par la suite.
On glisse ensuite le capuchon englobant ainsi la tête de la vis, jusqu’à ce les deux ergots dudit capuchon soit en face du cran correspondant au Socket de la carte mère.
On vérifie que la vis soit bien au fond du capuchon. Ajuster la vis en conséquence, si ce n’est pas le cas.
On applique ce montage aux 4 vis et ensuite nous mettons en place la backplate au dos de la carte mère.
Les vis passent alors par les 4 trous autour du Socket.
On met en place les 4 entretoises en serrant bien à la main.
Les entretoises ont un sens de montage. En effet sur l’un des cotés nous avons une rondelle plastique noire sertie.
C’est bien sûr ce coté qui est en contact avec le PCB de la carte mère.
Les 4 entretoises sont en place.
On se munit des deux pattes de fixation specifiques au Socket Intel.
On place les pattes sur le bloc pompe/waterblock comme sur la photo.
On prend les 4 vis chromées et on solidarise ainsi les pattes de fixation au bloc.
Les deux pattes sont en place mais avant de fixer le bloc….
On a pris soin de retirer la protection plastique de la base cuivrée.
On met en place la pâte thermique. On vous laisse le choix de la méthode : grain de riz qui se fait éclater par la pression du bloc ou étalement au préalable de la pâte sur le cpu.
Avant de mettre en place le bloc, il nous faut ajuster les vis au niveau des trous de la patte de fixation.
Celle-ci a 3 trous contiguës dont : interne = 775, milieu = 115x, externe = 1366.

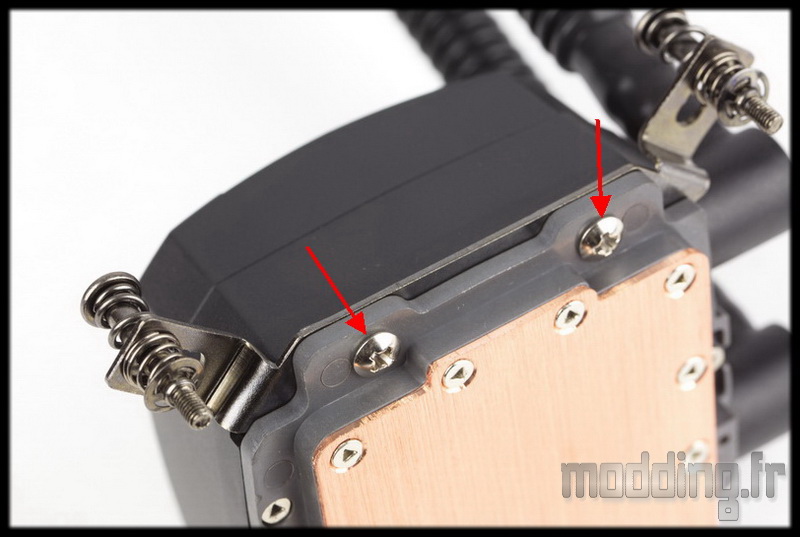

Mais pour bouger la vis, il faut appuyer sur le bout de la vis en exerçant une pression vers la tête de la vis pour que la gorge (visible entre les deux fleches) soit au niveau du trou de la patte. Ainsi, on peut ajuster la vis jusqu’à l’emplacement désirée.
On place le bloc sur le cpu de façon à ce que les vis viennent en face des entretoises.
Tout en exerçant une pression au centre du bloc pour que celui-ci ne se décolle pas du cpu et gâche ainsi la pâte thermique avec introduction de bulle d’air, nous vissons les vis petit à petit de façon croisée.
Le vissage se fait à fond sans serrer comme un malade… La vis vient de toute façon en butée sur l’entretoise.
Le bon contact de la base cuivrée avec le cpu est assuré par les ressorts intégrés aux vis.
Le système est d’ailleurs quelque peu différent que celui vu sur le montage du Nepton 280L ou 140XL.
Il reste à brancher les câbles des deux ventilateurs sur l’adaptateur en Y et brancher ce dernier sur une prise fan 4-pins de la carte mère.
On branche ensuite la prise d’alimentation de la pompe sur la prise CPU-Fan de la carte mère.
Mise en route… et on admire le logo qui s’illumine d’une lumière blanche! joli, non?
