Le montage :

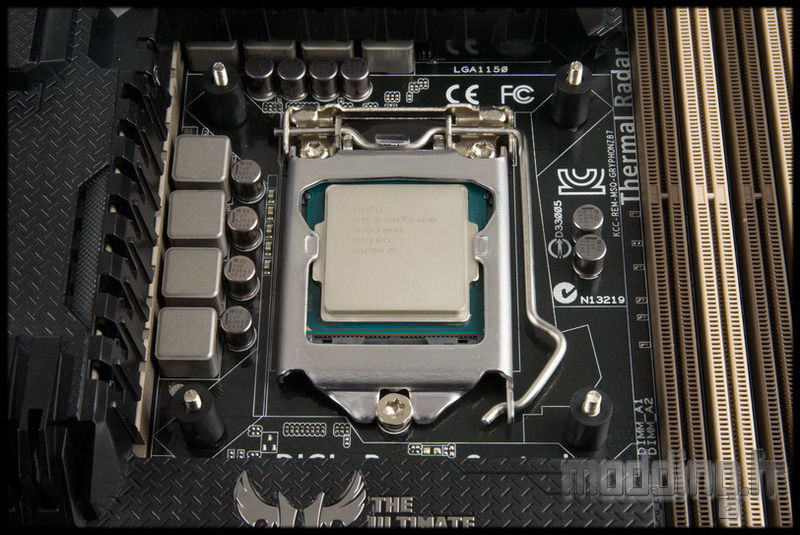

La config de test est basée sur un Socket Intel 115x, c’est ce type de montage que l’on va détailler avec une photo pour chaque étape.
Le montage sur un Socket AMD ou Intel 2011 n’est pas plus compliqué! Cooler Master opte pour la simplicité.

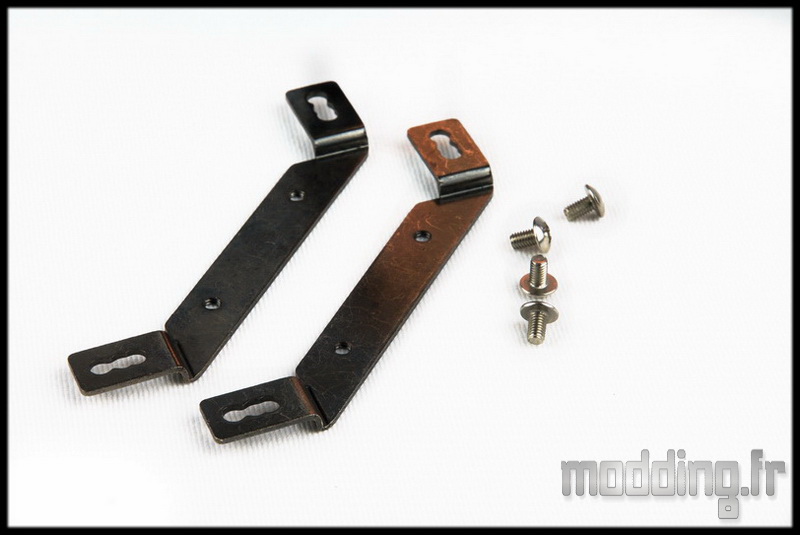

On prend les pattes de fixation Intel et les 4 vis M3.

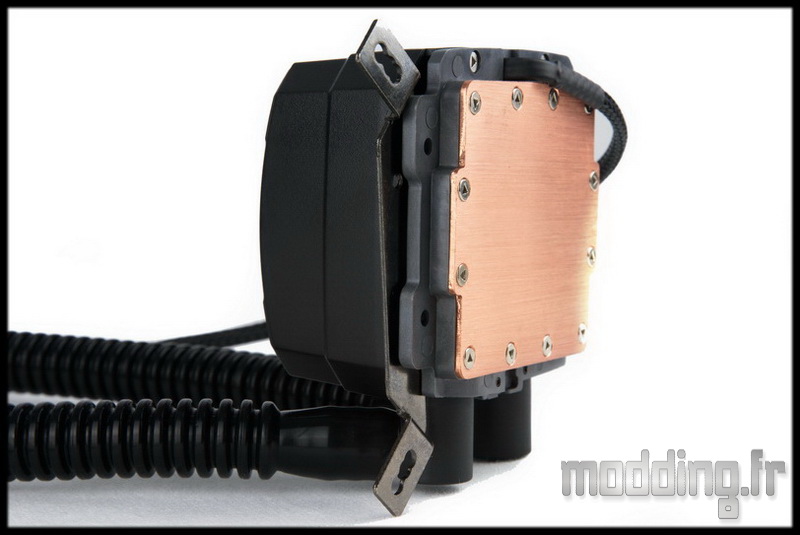

On glisse les pattes de fixation entre la coque de la pompe et la base.
Les pattes vers l’extérieur et les extrémités vers la base cuivrée.

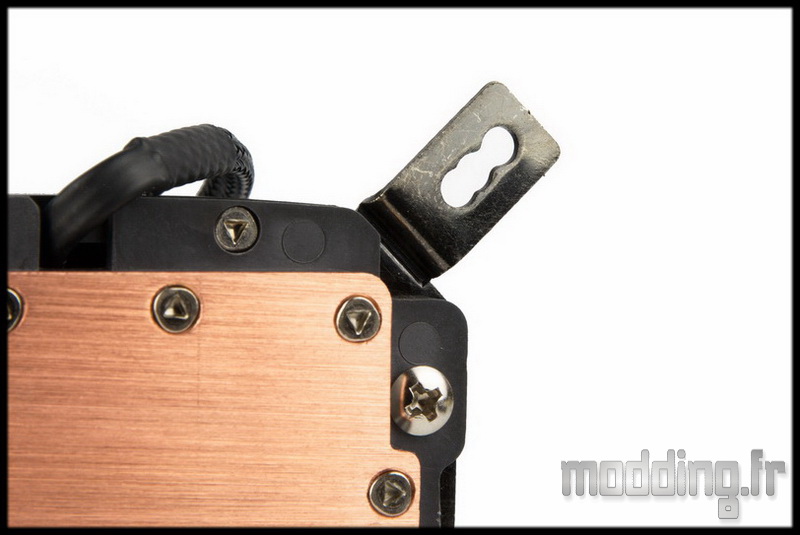

Les pattes de fixation comportent deux trous taraudés M3.

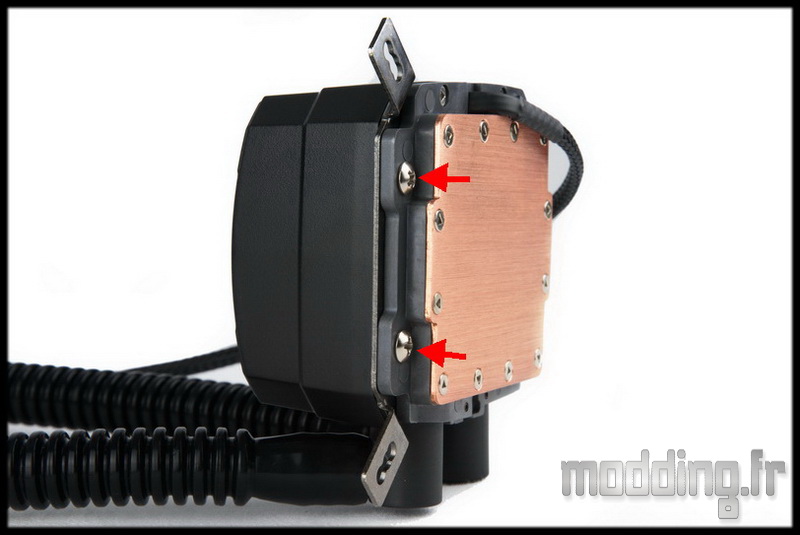

On met en place les vis par le dessous permettant de solidariser ces pattes au combiné pompe/waterblock.

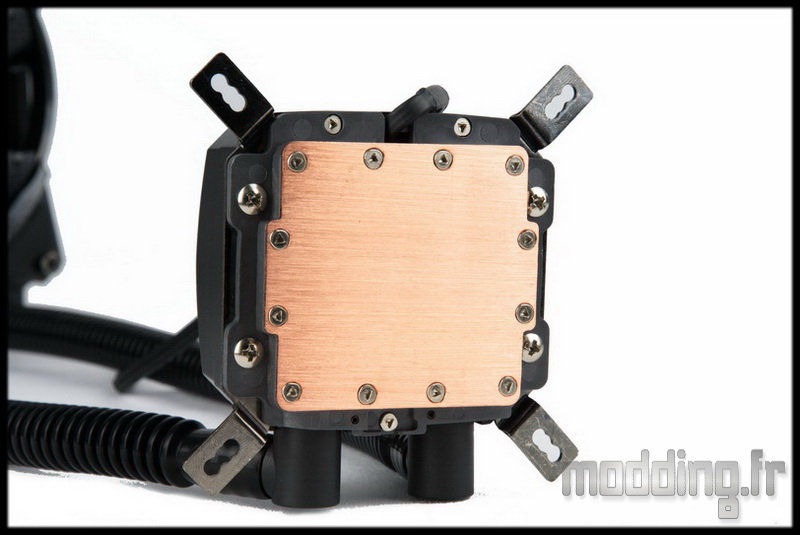

Les 2 pattes sont en place.

On note que chacune comporte trois trous contiguës correspondant aux différents Sockets Intel. En partant de l’intérieur vers l’extérieur, on a le Socket 775, puis le 115x et enfin le 2011.

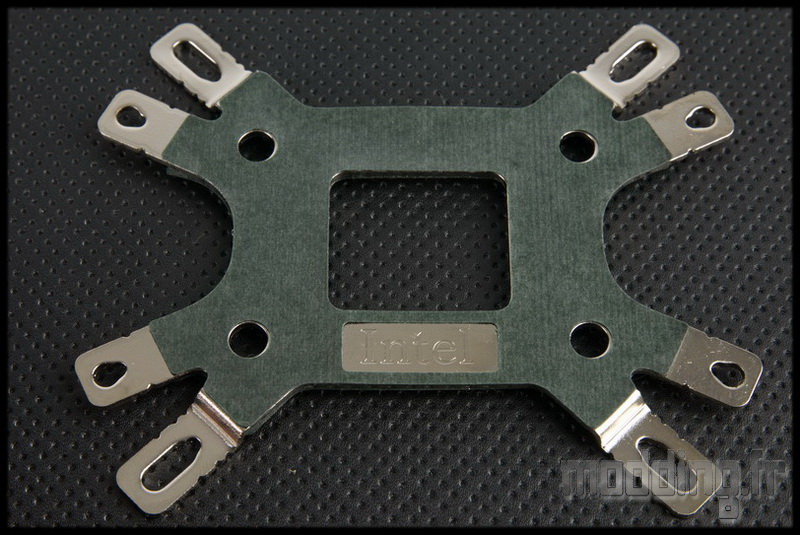

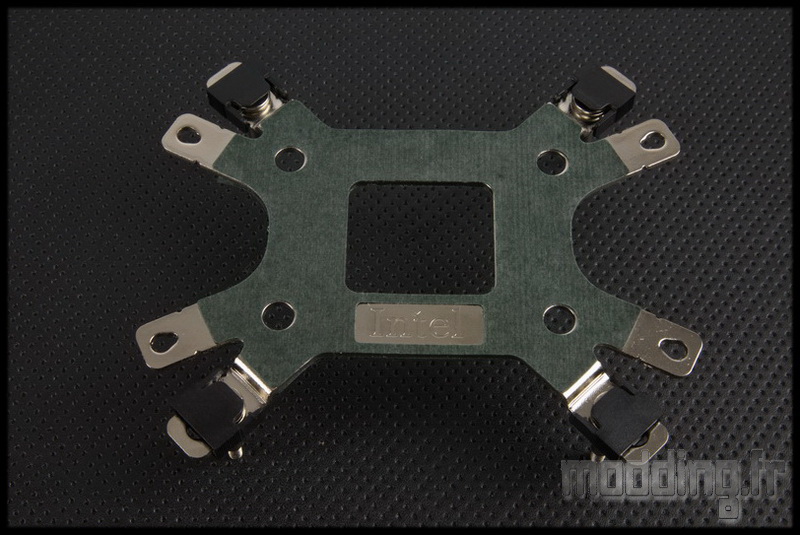

On prend la backplate face Intel.

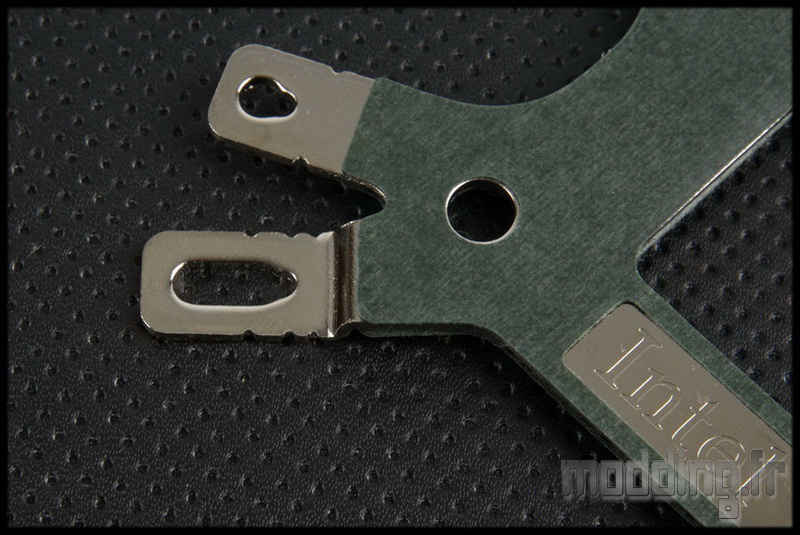

On note sur chaque patte des encoches qui servent de repère pour places les vis de fixation.
Le plus extérieur étant pour le Socket 2011 (pour les Sockets démunis des trous spécifiques à la fixation de ventirad), vient ensuite celui pour le Socket 115x et on termine avec le repère pour le Socket 775.

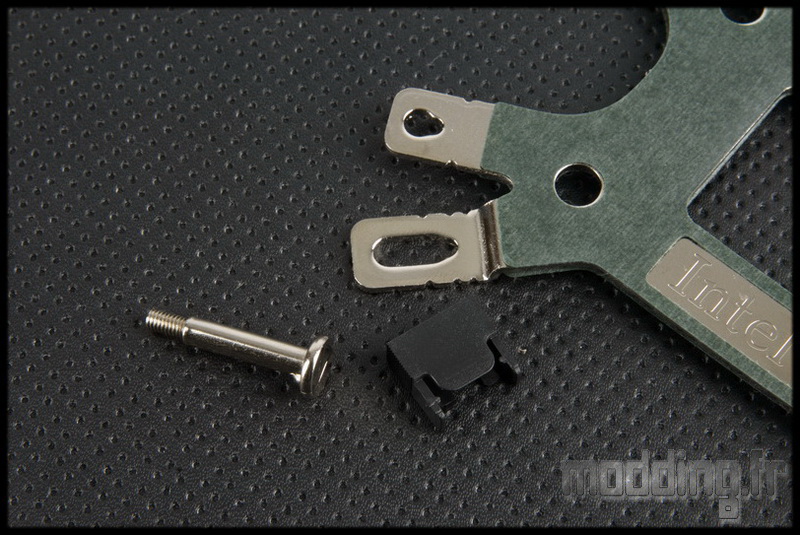

On se munit des vis de fixation et de ces embouts plastiques.

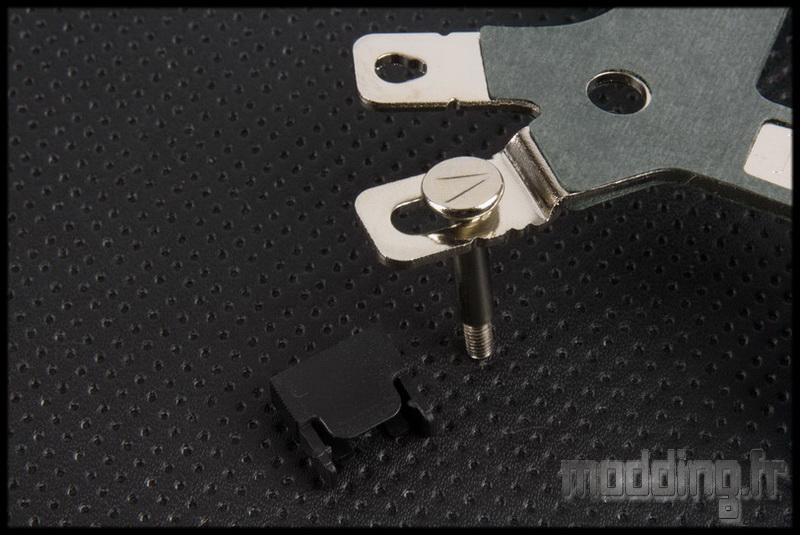

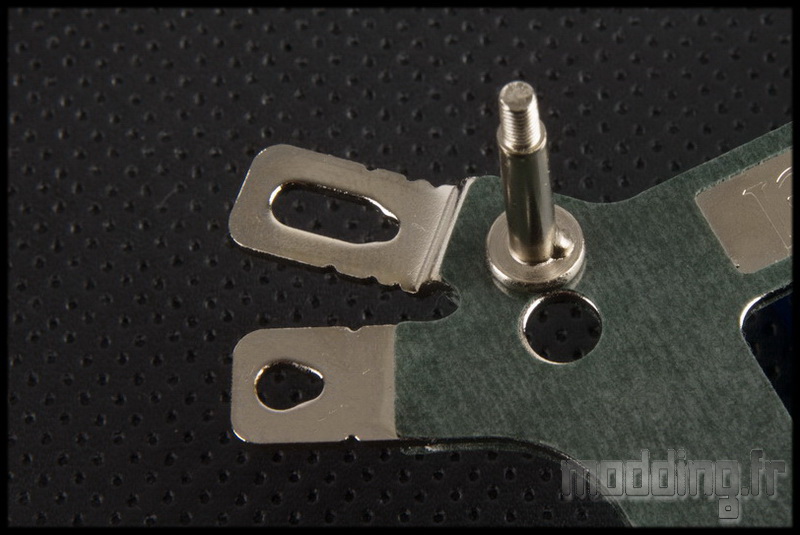

On remarque que le fond de la vis, prés de la tête, comporte un petit ergot. On retrouve l’empreinte de cet ergot au niveau de la patte de la backplate.

On met en place la vis. Sur la tête de cette dernière un triangle indique l’orientation de l’ergot.

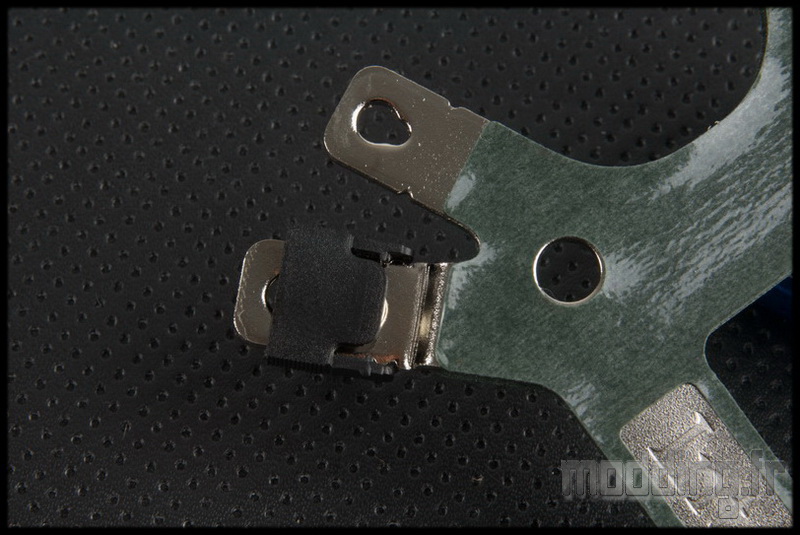

On glisse l’embout plastique au niveau de la patte qui vient ainsi chapeauter la vis.

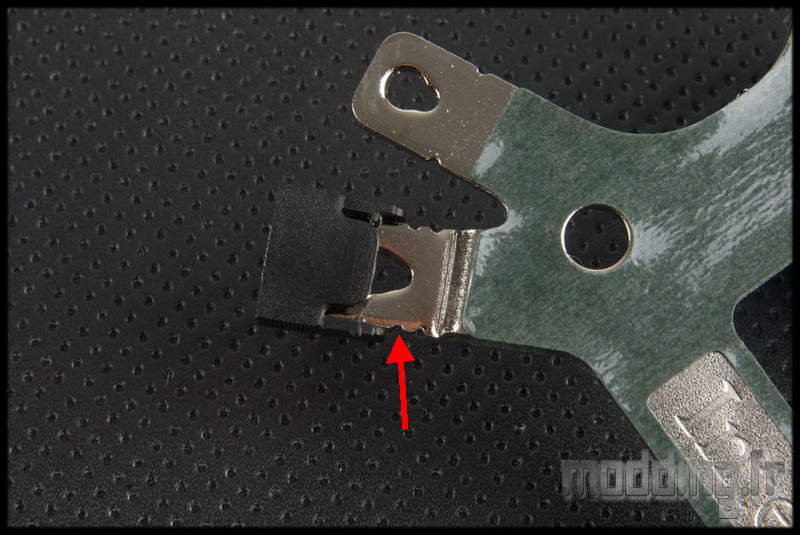

Cet embout est muni de deux ergots pour permettre son immobilisation sur la patte.
Pour le Socket Intel 115x, on prend en compte le deuxième repère.

On glisse l’embout de façon à ce que ses ergots se calent sur ce 2ème repère.

Les embouts ainsi en place permettent d’éviter que les vis ne se baladent dans les trous des pattes de la backplate. Ce qui facilite la mise en place de la backplate au dos de la carte mère.
De plus, à ce niveau, les ergots des vis commencent à se loger dans leur empreinte respective. Cela permet d’éviter aux vis de tourner lors de la fixation du bloc waterblock/pompe.

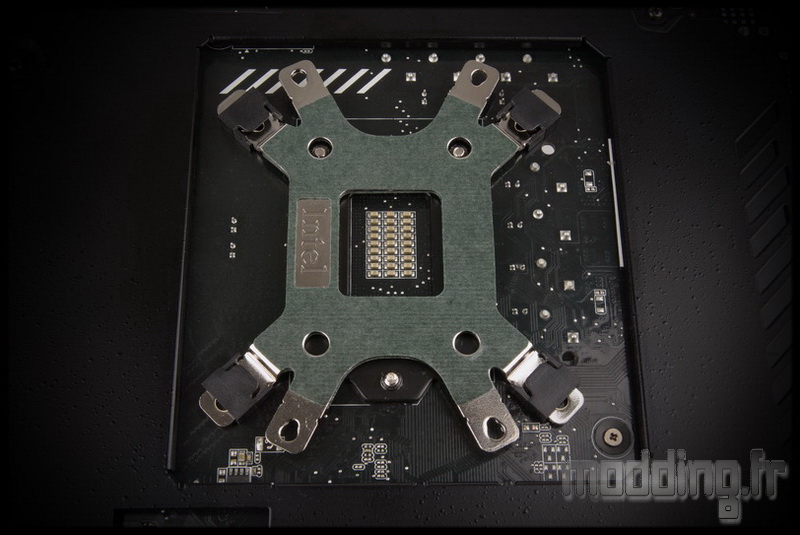

On met en place l’ensemble au dos de la carte mère.

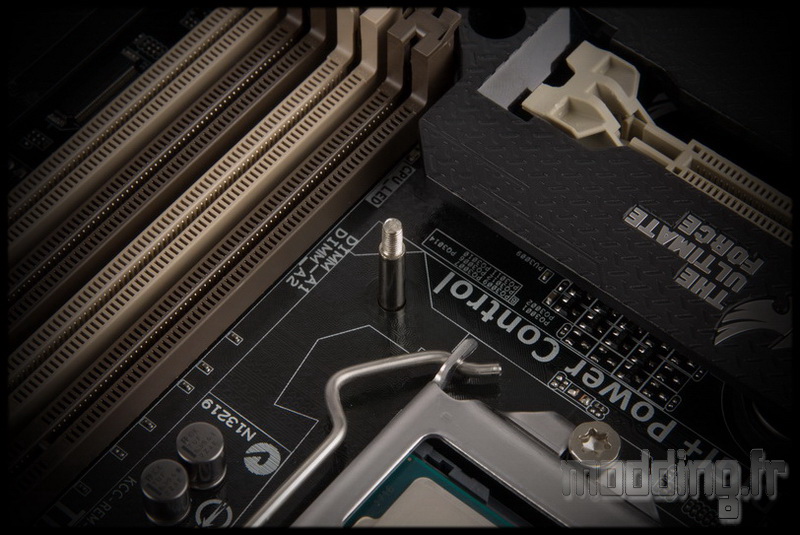

Les vis passent ainsi par les trous de la carte mère, aux 4 coins du Socket.
Les embouts plastiques évitent que les vis ne retombent derrière…

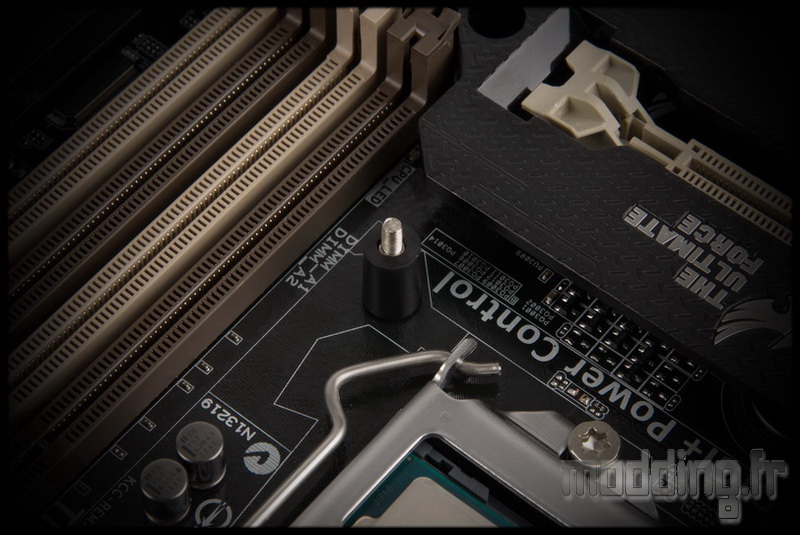

On glisse sur chaque vis les entretoises plastiques.

Tout est prêt pour accueillir le bloc du Nepton.

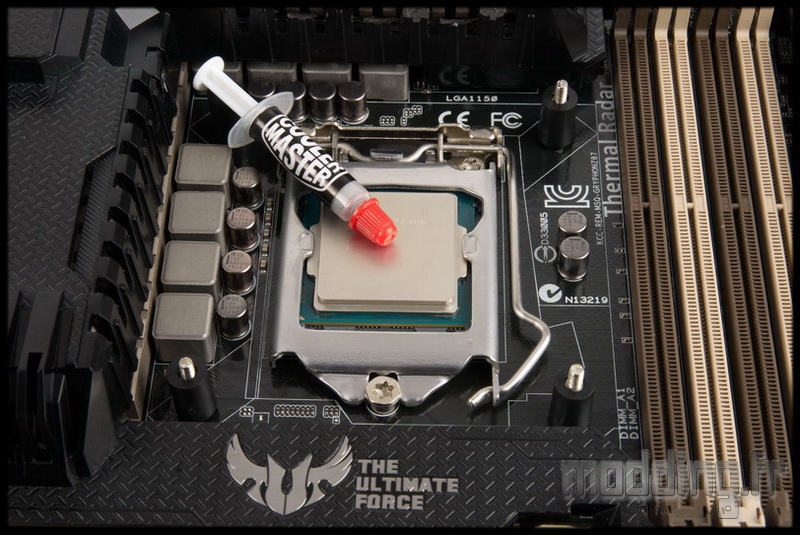

On met un grain de riz de pâte thermique sur le processeur.

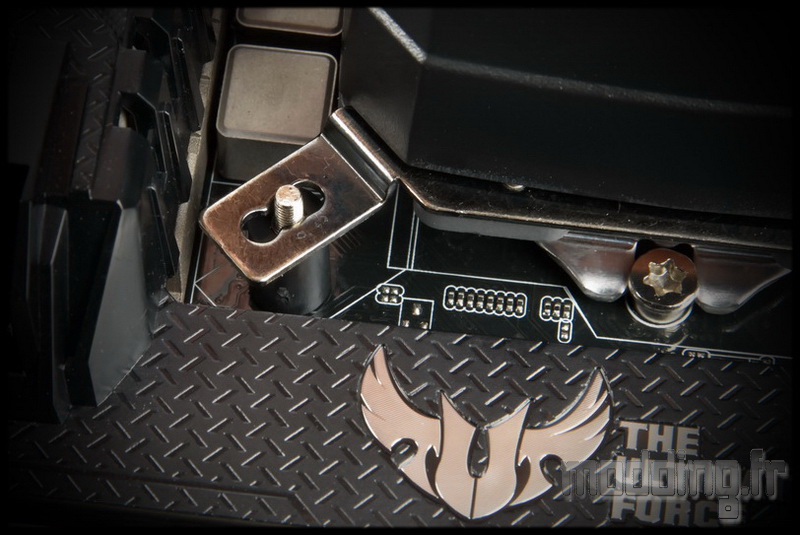

On place alors le couple pompe/waterblock en faisant passer les vis par les trous des pattes de fixation installées sur le bloc.
Socket 115x = trou du milieu.
Le bloc est en contact avec le processeur, on appuie sur le bloc pour étaler la pâte (si ce n’est déjà fait, en fonction de vos habitudes….). Toujours est il, qu’à ce moment là, on ne retire plus le bloc du Socket sous peine de devoir refaire la pâte thermique (l’incrustation de bulles d’air aussi infimes qu’elles soient ne favorisent pas la conduction thermique…).

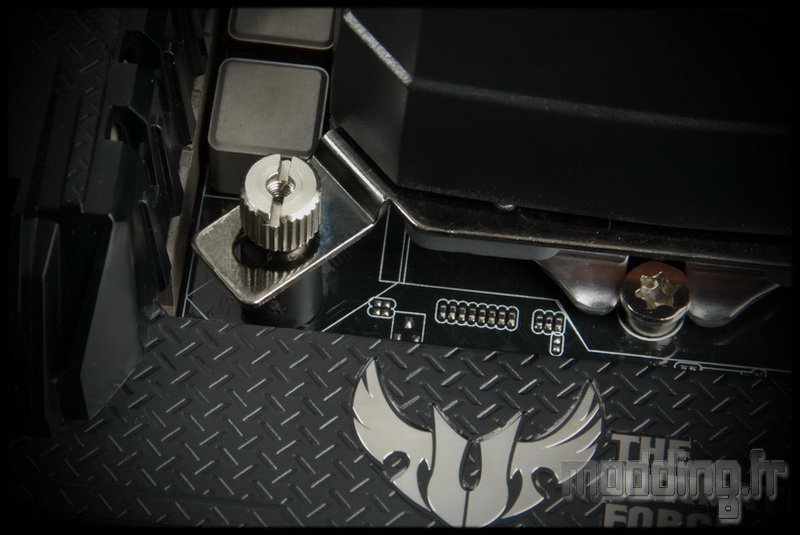

Donc tout en appuyant sur le bloc, on met en place les 4 vis à main.
On applique un serrage en croix pour optimiser la mise en place parallèle du waterblock par rapport au processeur.
Pas de serrage aléatoire… Cooler Master a opté pour un système calé en fonction du Socket, du coup il n’y a pas de vis sur ressort… on serre à fond et puis voilà.

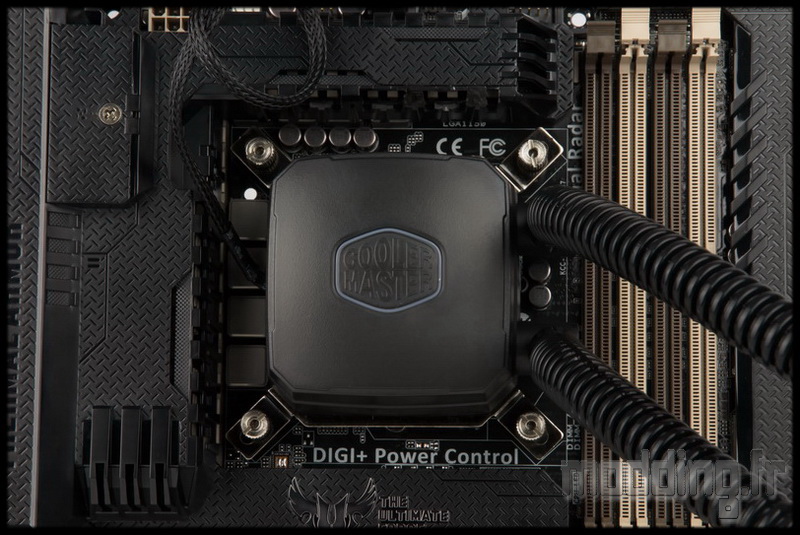

Le bloc est en place, nous avons opté pour avoir les tuyaux à droite… à vous de voir comment et plutôt où vous allez positionner le radiateur.
Là c’est histoire d’avoir le logo dans le même sens que la carte mère… c’est mieux pour la photo…

On éteint les spots.

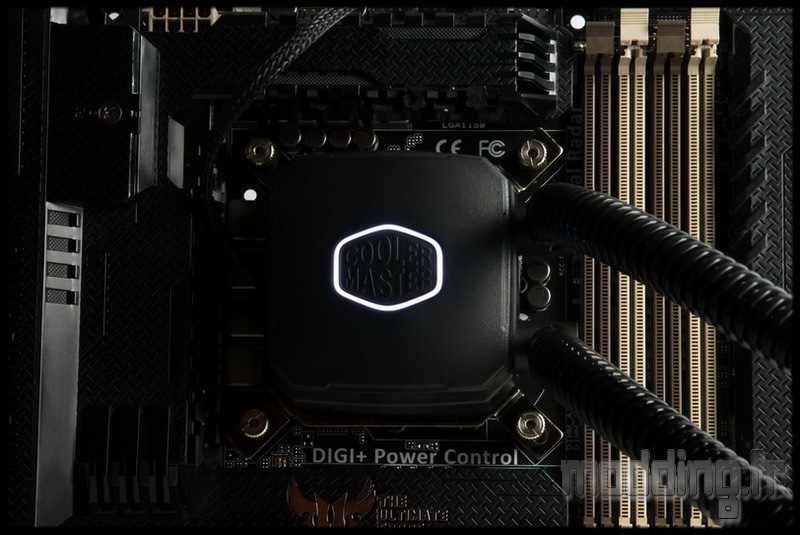

On alimente la pompe et hop! voilà t’y pas que le fin liseré est rétroéclairé d’une douce lumière blanche!
D’autres couleurs? ……non! pas d’excentricité poussée chez Cooler Master. On va au plus simple et au plus efficace! avec juste ce qu’il faut de touche lumineuse.
