Le montage : Socket 115x/1200

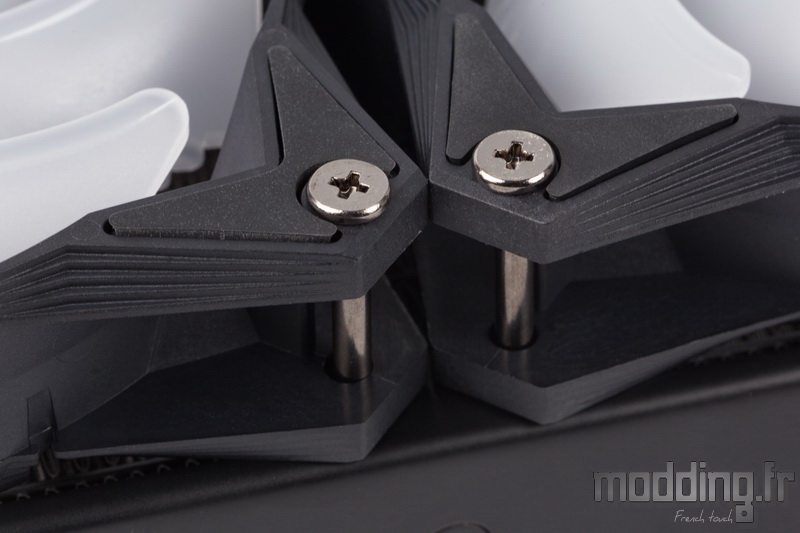

Dans un premier temps, nous mettons en place les ventilateurs sur le radiateur à l’aide des vis spécifiques.
A voir, sur quelle face du radiateur, vous voulez fixer le ventilateur en fonction du sens du flux d’air : en extraction ou en aspiration par rapport au boitier et en mode Push ou en mode Pull par rapport au radiateur.
On évite de serrer trop fort les vis afin de ne pas brider le rôle des silentblocs.

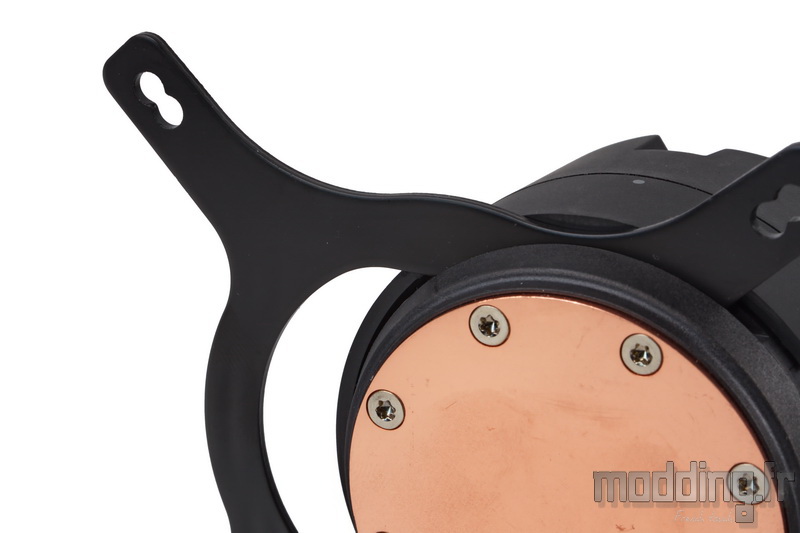

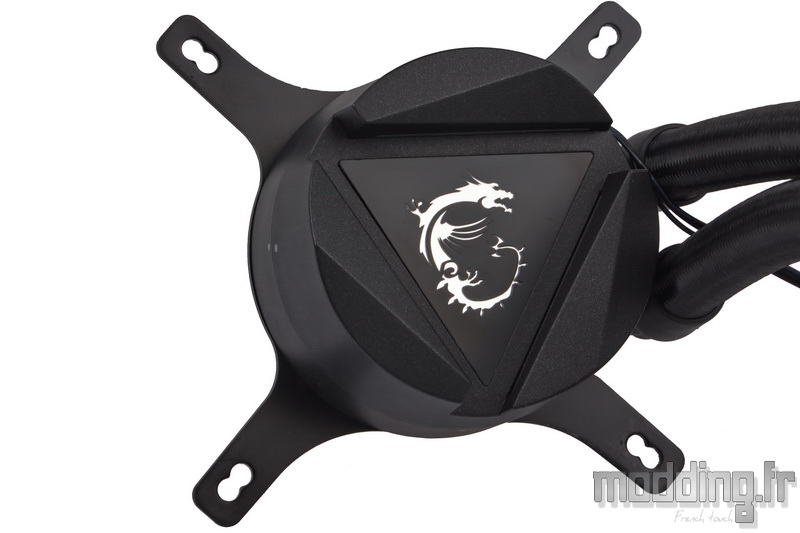

Nous équipons ensuite le carénage du waterblock de la platine de fixation dédiée au Socket Intel.
D’un seul tenant, elle demeure ouverte sur l’un des côtés.
Cette ouverture se présente vers l’émergence des tuyaux et nous insérons ainsi la platine bien au fond de la rainure présente sur la base du carénage.
Le waterblock est maintenant prêt à prendre place sur le processeur.

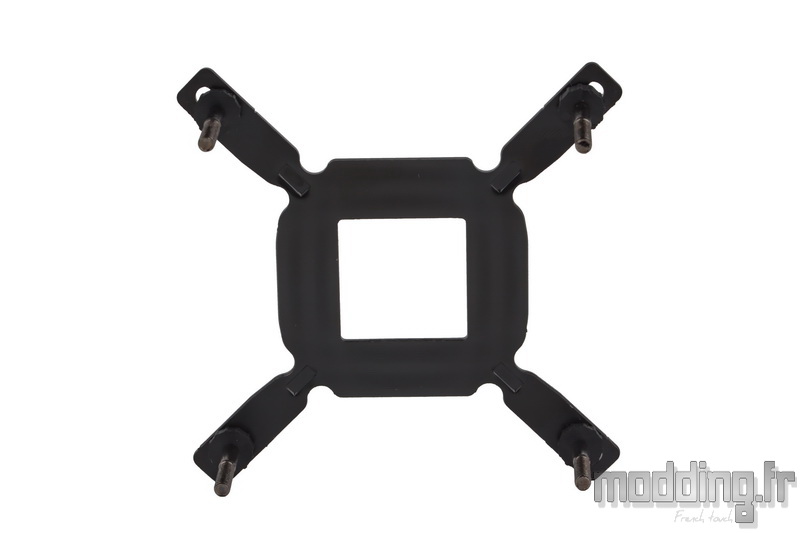

Nous passons à l’assemblage de la backplate.
Celle-ci n’est utilisée que pour les Sockets 1200, 115x et l’ancien 1366.
L’orifice le plus externe correspond à l’entraxe de ce dernier tandis que le second orifice correspond au Socket 115x/1200.
On note la forme particulière de ces orifices.

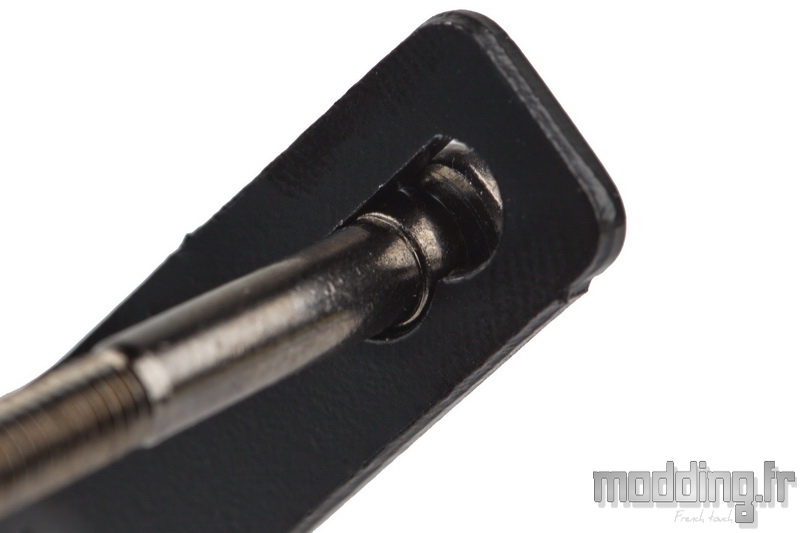

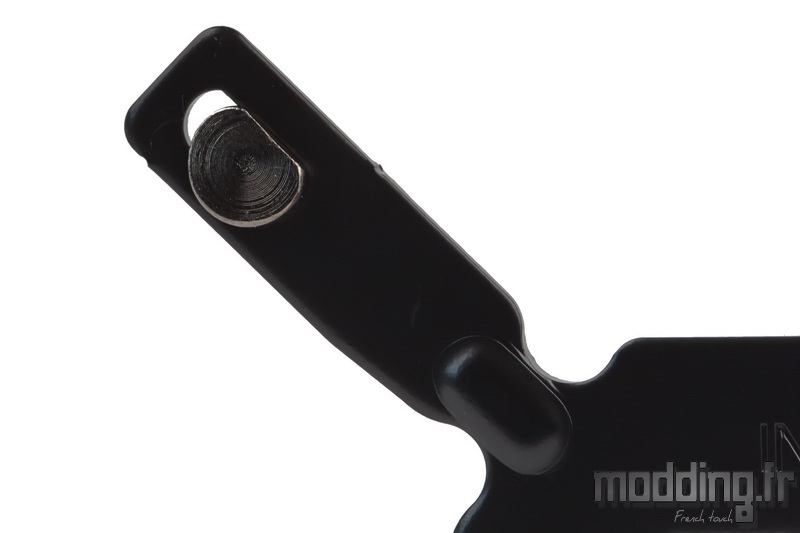

Une forme qui correspond à la tête des vis de fixations dotée d’un méplat afin d’éviter que la vis ne tourne sur elle-même lors de la mise en place des boulons de fixation.

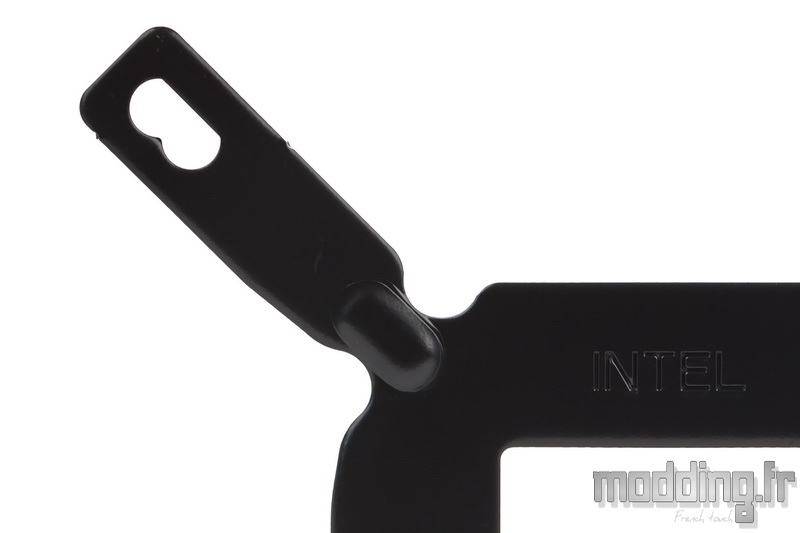

On insère la vis par la face de la backplate frappée du nom “INTEL”. En effet, cette face présente des renforts bombés au niveau de la naissance de chaque branche afin d’assurer leur rigidité structurelle.
Tout comme la tête, c’est surtout la base de la vis qui présente le même aspect que l’orifice.
L’aspect de la tête nous sert de guide.

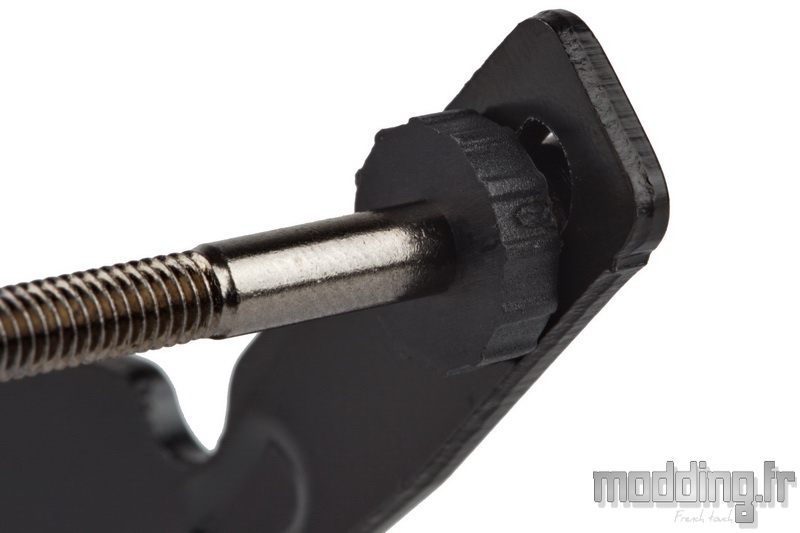

En l’état, la vis ne tient pas en place, il nous faut installer les rondelles en plastique.
Le diamètre interne de ces rondelles est légèrement plus petit que le diamètre de la partie lisse des vis, ce qui fait que la rondelle rentre en force et reste en place une fois enfoncée jusqu’à la backplate.
Du coup, elle maintient la vis de fixation sur ladite backplate.
Nous répétons l’opération sur les trois autres branches.

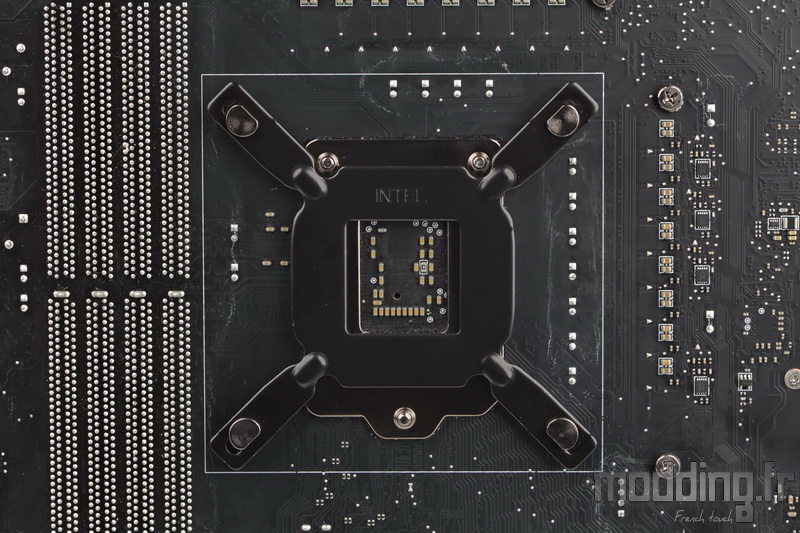

La backplate est alors prête à prendre place au dos de la carte mère.
Peu importe son orientation, des encoches permettent de laisser passer les vis du Socket.
Les rondelles en plastique se chargent aussi d’isoler le contact entre le PCB de la carte mère et l’acier de la backplate.

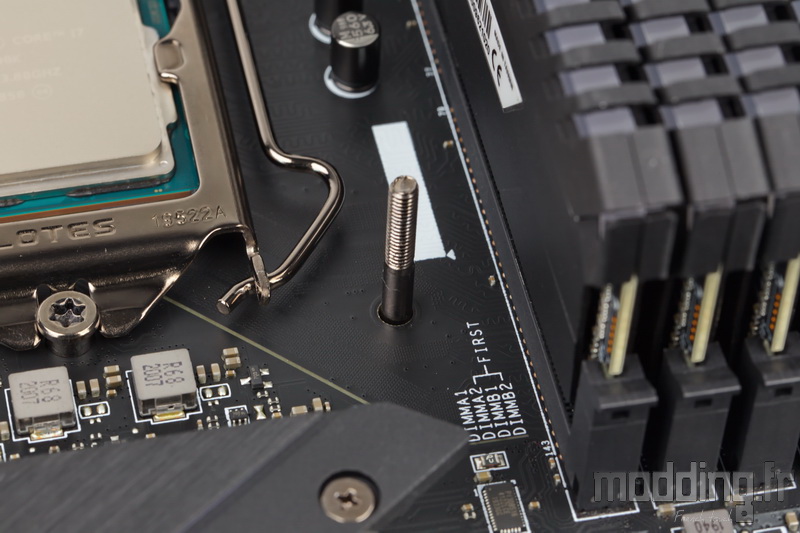

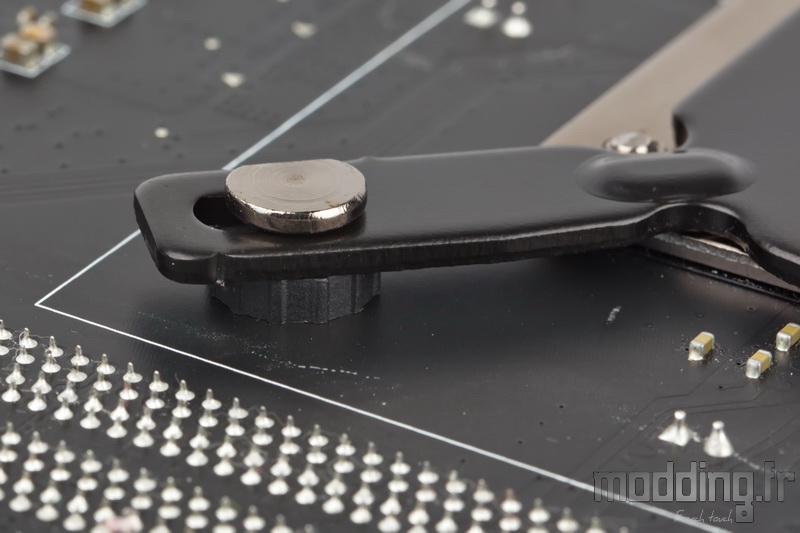

Les vis de fixation passent au travers du PCB par les trous situés autour du Socket.

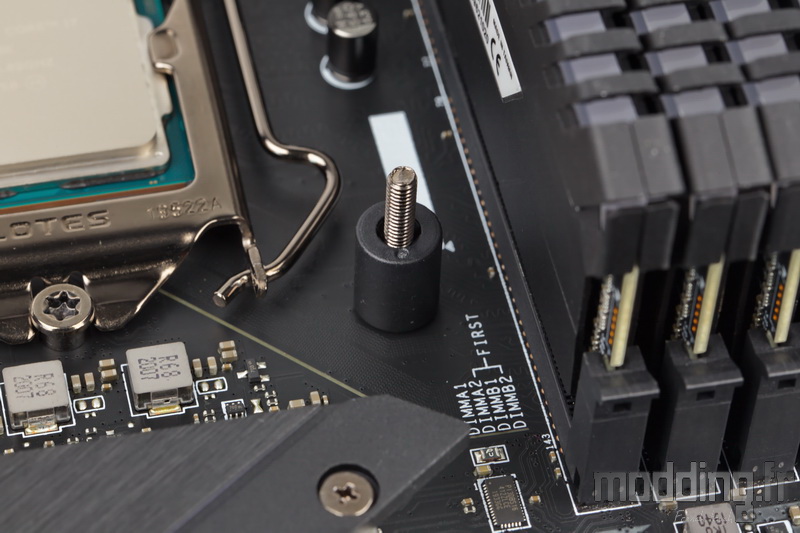

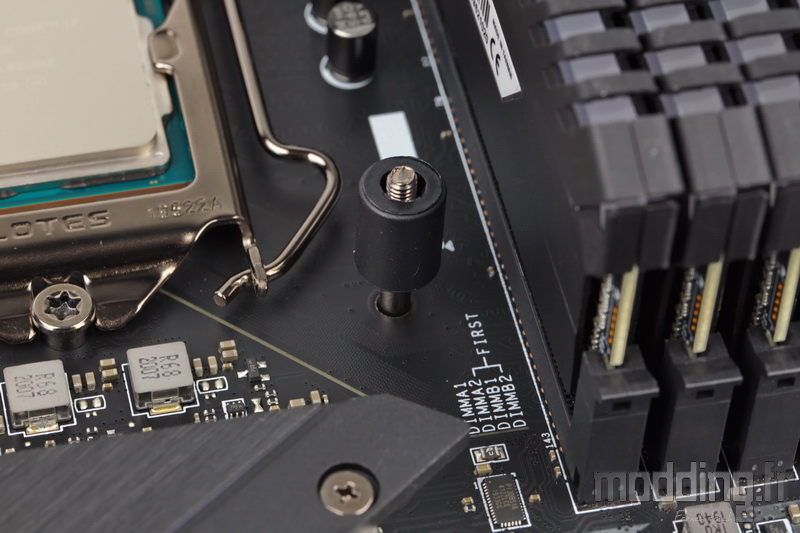

Nous installons les entretoises en plastique.
On remarque qu’elle ne glisse pas tout du long de la partie lisse de la vis de fixation.
Le diamètre interne de ces entretoises présente une forme légèrement conique.
Soit nous inversons le sens des entretoises, soit nous les insérons en force ce qui a pour effet d’assurer le maintien de la backplate au dos de la carte mère.
Un aspect fort utile pour peu que nous installions le waterblock avec la carte mère en place dans le boitier PC.

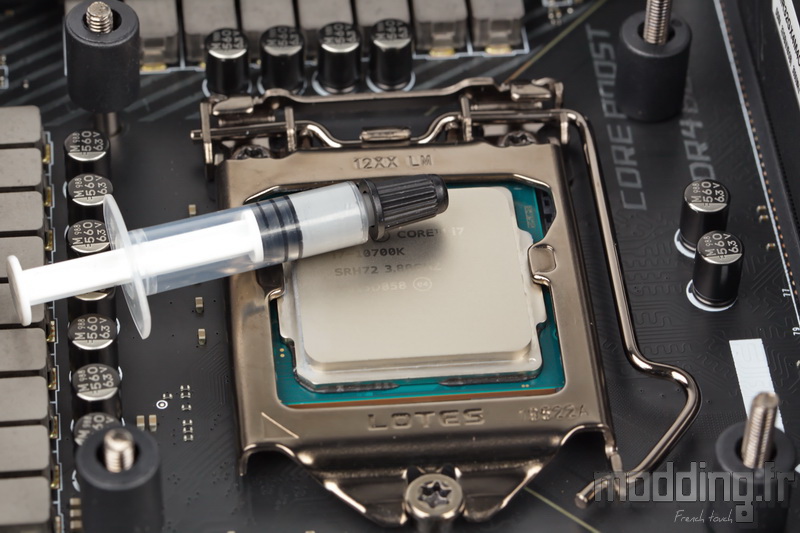

On met en place la pâte thermique.
On vous laisse le choix de la méthode : grain de riz qui se fait éclater par la pression du bloc ou étalement au préalable de la pâte sur le CPU.

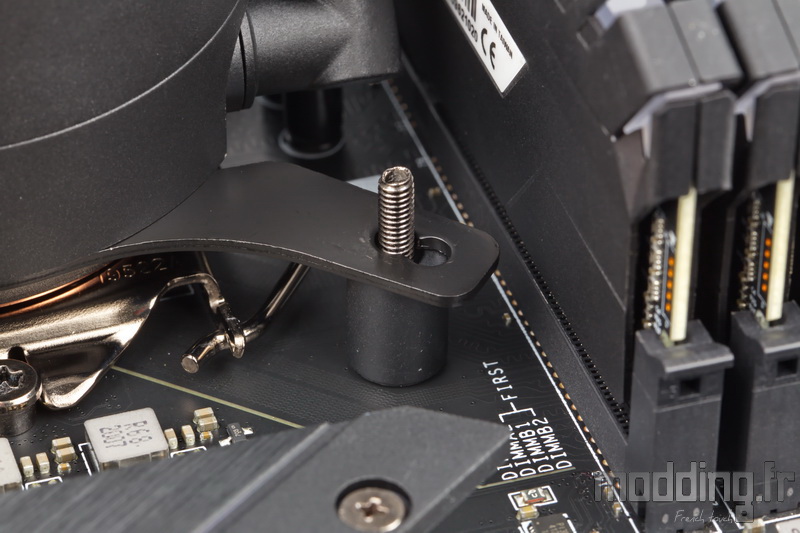

Nous positionnons le waterblock sur le processeur, de façon à faire coïncider l’orifice interne de chaque branche au niveau de la tige filetée.

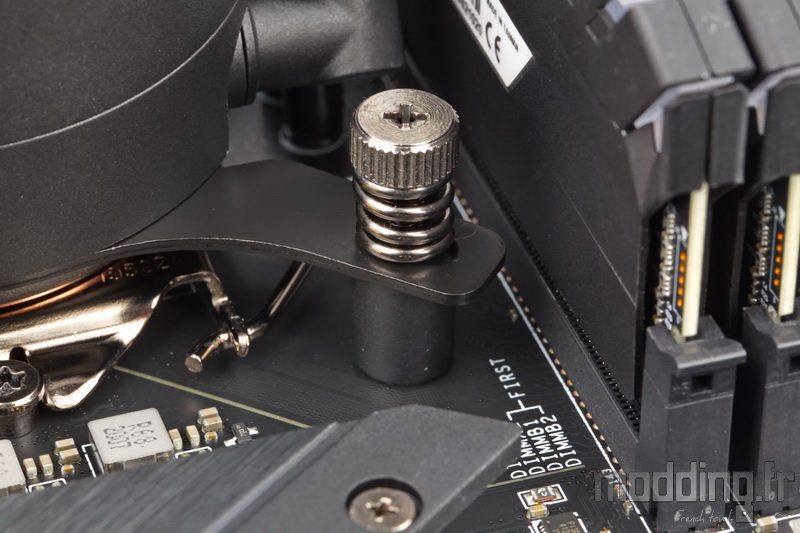

Tout en maintenant le carénage sur le processeur, nous insérons les vis à main montées sur ressort.
Dans un premier temps, nous effectuons un vissage à la main en adoptant un schéma en croix, tour par tour, pour une approche bien parallèle du waterblock sur le processeur.
Vu que chaque boulon est doté d’un ressort, nous avons vite besoin du tournevis pour finaliser le serrage.
Nous serrons à fond.

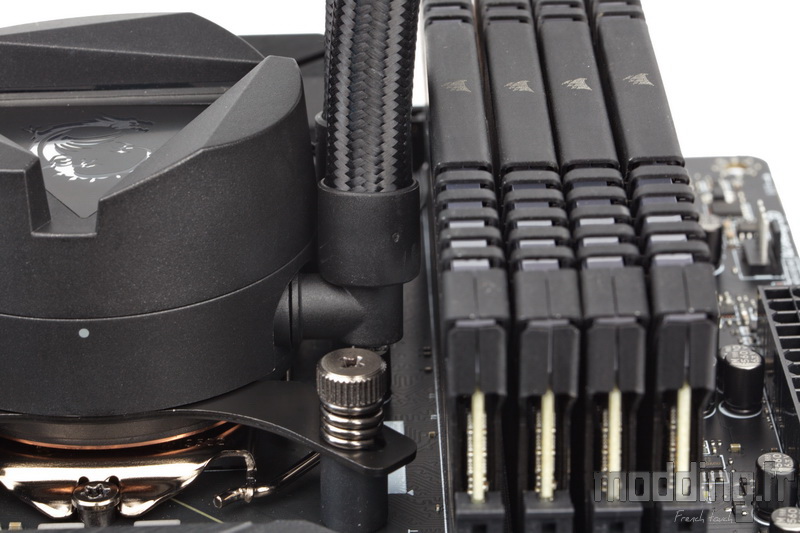

L’émergence des tuyaux reste à distance du premier slot mémoire et ne vient pas au contact du dissipateur de la barrette.
On installe la pompe dans le sens qui nous sied le mieux en fonction de la position des tuyaux une fois le radiateur fixé dans le boitier PC.
Ne reste plus qu’à faire pivoter le couvercle afin que le dragon MSI retombe bien sur ses pattes.
Nous branchons la prise 3-pins de la pompe sur la prise AIO ou Pump de la carte mère. Ces prises ont pour propriété de fournir directement du 12 V sans aucune modulation de la tension, et ce dès l’allumage de notre PC. Ainsi la pompe est de suite alimentée avec la tension adéquate.
A défaut d’avoir ce genre de prise, nous utilisons une quelconque prise Fan que l’on aura configurée (dans le bios) pour qu’elle délivre constamment la tension maximale.
Pour ce dernier cas, il reste préférable d’utiliser l’adaptateur spécifique que fournit MSI et qui permet de brancher directement la pompe sur le bloc d’alimentation du PC.
Les tuyaux demeurent assez longs pour positionner le radiateur où bon nous semble.
De plus, l’aspect rotatif des embouts coudés facilite la tâche.
Nous rappelons que nous avons deux versions du modèle MAG CoreLiquid 240 : “R” ou “RH”.
Le premier ne dispose pas du HUB multifonction.
Nous connectons les câbles 4-pins des ventilateurs sur l’adaptateur 2 en 1 fourni dans le bundle de ce modèle pour ensuite le brancher sur la prise CPU-Fan de la carte mère.

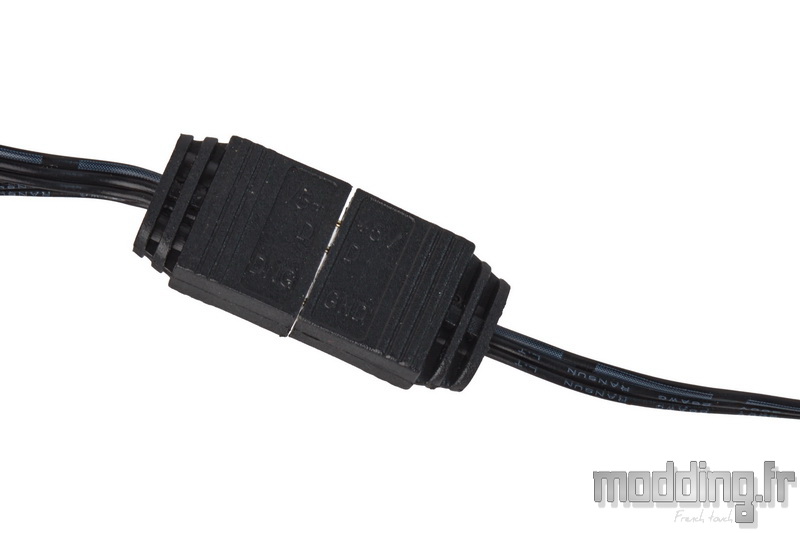

Nous avons vu que le câblage aRGB des différents composants de l’AIO dispose de prises gigognes (5V/D/-/G femelle et mâle). Ce dispositif permet de relier les différentes prises en série afin de n’avoir plus qu’une prise aRGB femelle à l’arrivée.
Ainsi cette dernière est connectée au header aRGB 5V/D/-/G de la carte mère.
Notre version “RH” dispose donc du HUB multifonction.

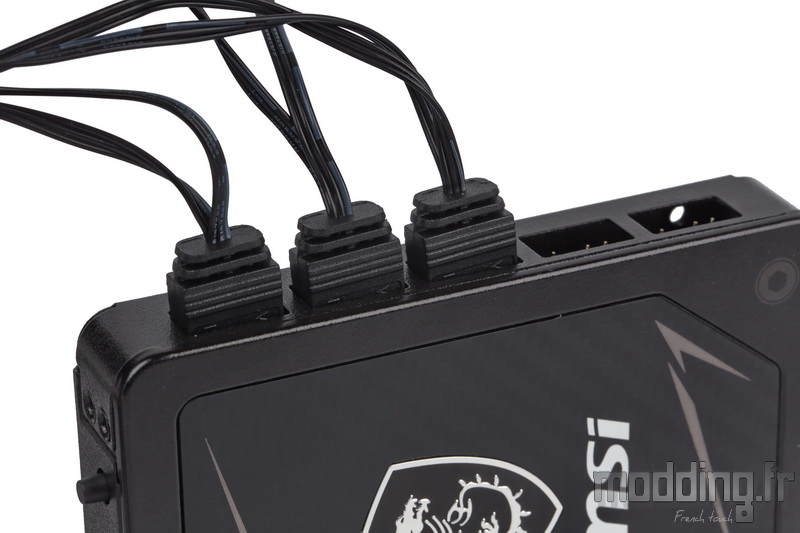

Sur l’un de ses bords, nous connectons les prises aRGB des différents composants de l’AIO (ventilateurs et waterblock).
Nous avons constaté que ces prises ont quelque peu de mal à tenir en place et nous suggérons d’assurer la connexion avec une bande adhésive.

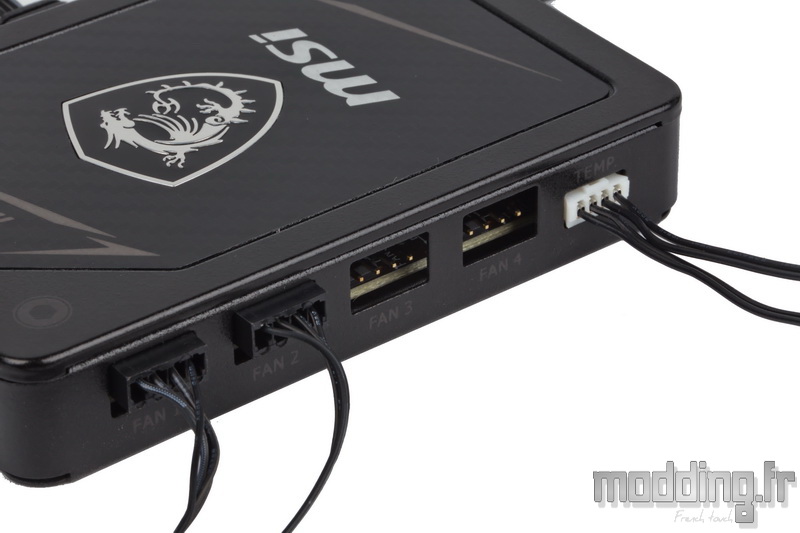

Nous connectons les prises 4-pins des deux ventilateurs sur le bord opposé.
Nous n’oublions pas de brancher le câble disposant des deux sondes thermiques sur le port “TEMP”. En effet, nous verrons dans le logiciel “Dragon Center” que la courbe de température que l’on peut configurer se base sur le relevé de température de l’une ou l’autre sonde.
Dans le cadre de l’installation du MAG CoreLiquid 240RH sur une carte mère autre que MSI, il est aussi impératif de brancher ce câble. Ne disposant pas du logiciel Dragon Center, la courbe de température est prédéfinie par le système du HUB multifonction.
Sans le branchement de ce câble, les ventilateurs tournent à plein régime (quelle que soit la marque de la carte mère)
Nous connectons ensuite la prise Jack du câble d’alimentation équipé d’une prise Sata sur son extrémité opposée.
Nous pouvons aussi brancher le câble Reset du boitier PC sur la prise “MB RESET” afin de passer en revue les différents modes d’éclairage que propose le contrôleur aRGB, sans avoir à appuyer sur le bouton “LED MODE“.

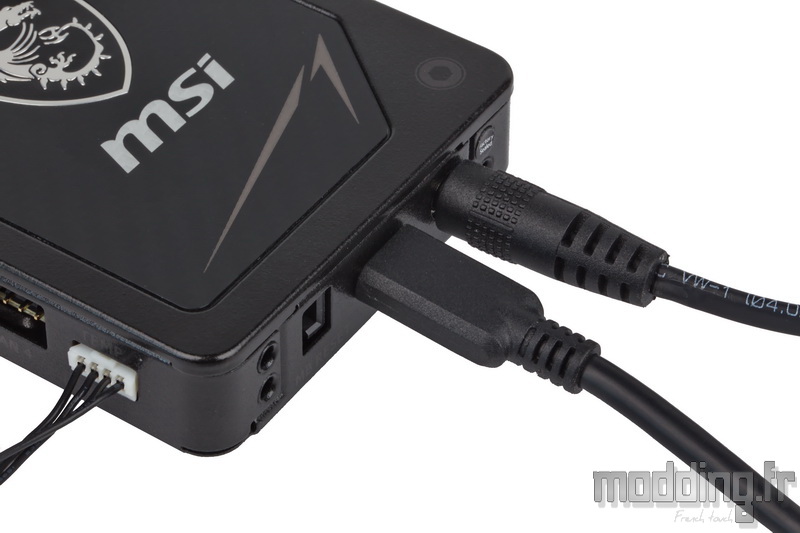

Nous branchons le câble de communication disposant d’une prise USB Type C.

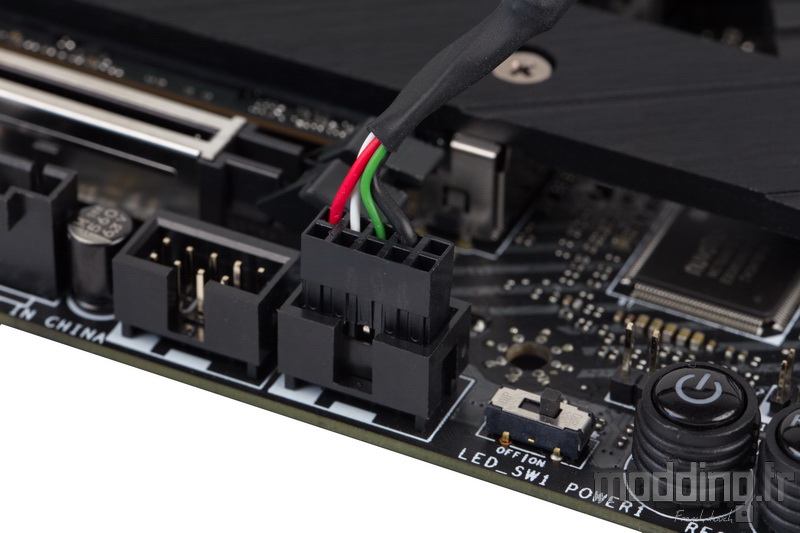

Ce câble est équipé d’une prise USB interne sur son extrémité opposée que l’on connecte sur le port USB interne de la carte mère.
Cette opération permet d’établir la communication entre le logiciel Dragon Center et le HUB multifonction.
Nous détaillons ce logiciel dans la rubrique suivante.
Bien sûr, ce branchement ne concerne que les cartes mères MSI. Lorsque nous installons le MAG CoreLiquid 240RH sur une carte mère d’une autre marque et que celle-ci gère la technologie aRGB, nous utilisons le câble aRGB permettant de relier le HUB au header aRGB de la carte mère.
Nous connectons ce câble sur le port “JARGB” qui se positionne aux côtés des ports “ARGB” du HUB.
Cela permet de synchroniser l’éclairage des différents composants de l’AIO avec le logiciel de la carte mère.
Pour que la synchronisation soit opérationnelle, nous appuyons pendant 6 secondes sur le bouton “LED MODE“, ou sur le bouton Reset du boitier PC, dans le cas où nous avons branché son câble sur la prise “MB RESET” du HUB.

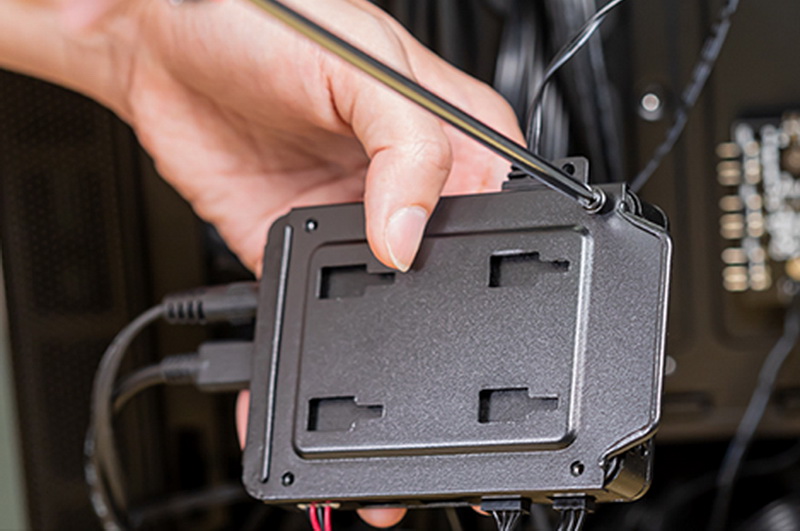

Nous rappelons que le HUB dispose de points de fixation (M3) sur sa face interne dont l’entraxe correspond à un SSD ou disque dur 2.5″.
Il est alors possible de fixer le HUB sur l’un des supports SSD que l’on trouve généralement dans les boitiers PC au niveau des coulisses.
(Photo issue du site MSI).
