Les caractéristiques :
MSI adopte un fond immaculé de blanc pour son packaging.
L’AIO est présenté de telle manière à visualiser le rétroéclairage des ventilateurs prenant place sur le radiateur ainsi que le dragon MSI disposé sur le carénage du waterblock.
Aux côtés de l’AIO se tient le HUB multifonction sur lequel nous allons connecter les différents composants.
Comme nous vous l’avions évoqué en introduction, le MAG CoreLiquid 240R est proposé sans ou avec ce HUB d’où la présence de la lettre “H” pour notre exemplaire.
Le logo de la marque se positionne dans le coin supérieur à droite tandis que le nom du produit se place dans le coin diamétralement opposé.
La mention “Mystic Light” n’est autre que la partie logicielle gérant l’éclairage au sein des cartes mères MSI.
Au dos de la boite, nous avons le waterblock mis en situation sur une carte mère.
La photo s’accompagne des principales caractéristiques de cet AIO.
C’est sur l’un des côtés de la boite que nous avons le tableau réunissant les spécifications de notre MAG CoreLiquid 240RH.

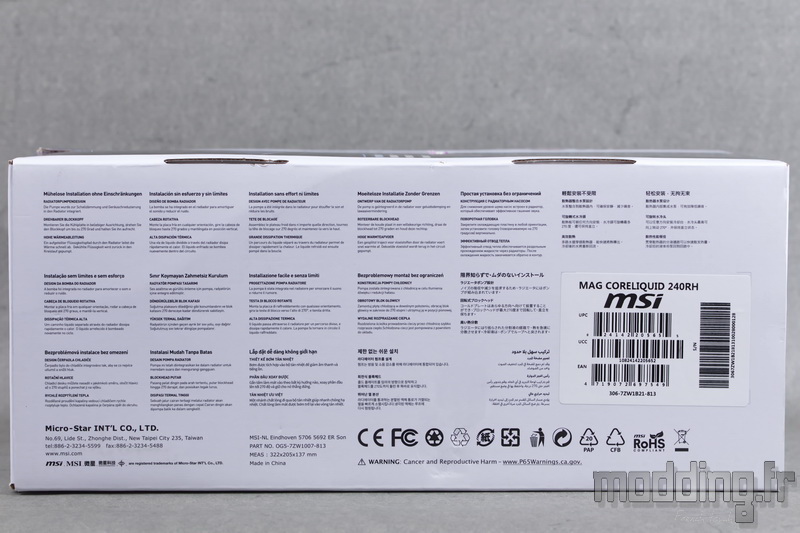

Sous la boite, les principales caractéristiques sont traduites dans plusieurs langues, dont le français.
L’ensemble des éléments de l’AIO est bien rangé dans un panier en carton compartimenté afin de bien protéger tout ce beau monde.
Les différents composants sont enveloppés dans un emballage en plastique afin de les mettre à l’abri de la poussière. Le radiateur a droit à un traitement particulier en se glissant dans un carton qui protège ainsi les nombreuses ailettes.
Le système de fixation pour les Sockets Intel (115x, 1200 et 1366) passe par l’installation d’une backplate en acier toute de noire vêtue.

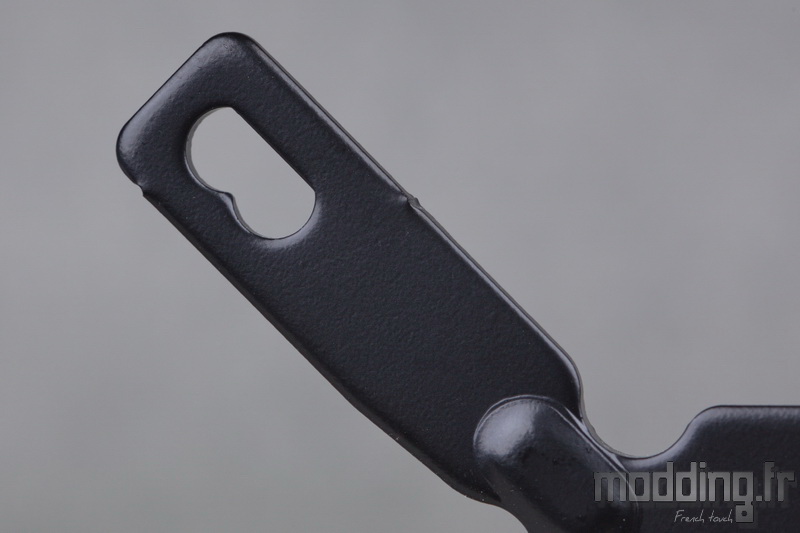

Les orifices de chaque branche adoptent une forme particulière, ronde dotée d’un méplat.
La position la plus externe est réservée à l’ancien Socket 1366, tandis que la position interne se destine aux Sockets 115x et 1200.
4 longues vis prendront place au niveau de cette backplate.
On remarque le méplat présent au niveau de leur tête ronde, une forme qui correspond à celle des orifices de la backplate.
Cette astuce évite que la vis tourne sur elle-même lors de l’installation du waterblock.
Ce type de montage n’est pas sans rappeler celui que nous avons vu sur certains AIO de chez Enermax, même si ce dernier propose une backplate commune aux Sockets Intel et AMD.
Du coup, en délaissant une fois pour toutes le Socket 1366, MSI pourrait proposer une backplate avec les vis de fixation prémontées tout comme une certaine marque autrichienne afin de sauter quelques étapes dans le montage du MAG CoreLiquid 240RH.
Afin que ces vis tiennent en place sur la backplate, la marque fournit un jeu de 4 rondelles en plastique.
Le diamètre interne est légèrement plus petit que le diamètre de la partie lisse des vis de fixation.
Nous verrons tout cela plus en détail dans la section “Montage”.

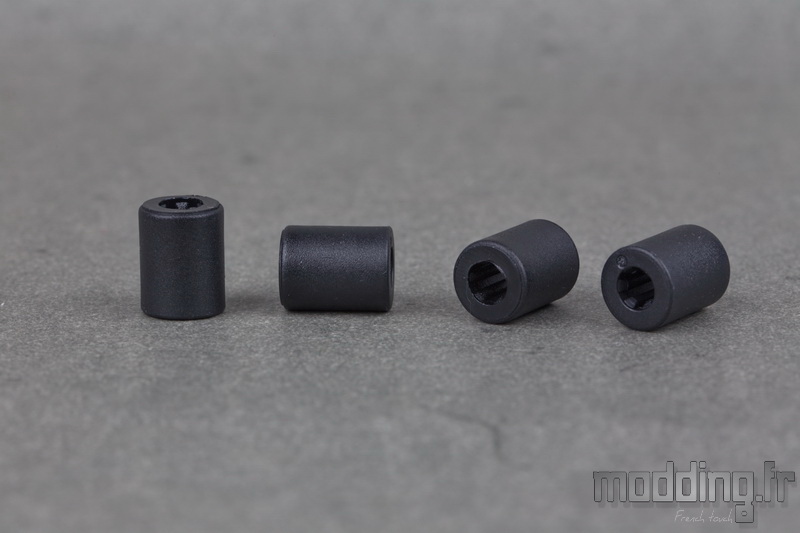

Nous avons 4 entretoises en plastique noir.
4 vis à main dotées d’un ressort assurent l’assemblage du waterblock sur les vis de fixation, prenant en sandwich les entretoises ci-dessus.
Elles disposent d’une empreinte cruciforme afin de parfaire le serrage à l’aide d’un tournevis.
Tout comme les vis de fixation, elles bénéficient d’un traitement de surface nickel noir.
La platine de fixation spécifique au Socket Intel.
D’un seul tenant, elle adopte une forme en fer à cheval qui lui permet de s’insérer dans le carénage du waterblock.
Tout comme la backplate, la structure en acier est peinte en noir.
Les entretoises spécifiques aux Sockets 20xx reconnaissable par leur pas de vis qui permet de les installer directement sur l’armature métallique du Socket.
La compatibilité est aussi assurée avec les Socket AMD (AM2, AM3 et AM4).
La platine de fixation va alors se fixer sur le système d’ancrage en plastique propre à ce Socket.
Pour cela, nous utilisons ces deux ancres que l’on fixe aux orifices de la platine avec deux des 4 vis à main dédiées au Socket Intel.
MSI fournit une petite seringue de pâte thermique.
8 longues vis UNC-6.32 permettent d’installer les ventilateurs sur le radiateur.
8 petites vis UNC-6.32 vont nous servir à fixer le radiateur sur l’un des emplacements de ventilation du boitier PC.
Un adaptateur Molex/4-pins permet de brancher la pompe de l’AIO directement sur notre alimentation.
MSI fournit quelques colliers Serflex afin de ranger les différents câbles.
Notre version “H” du MAG CoreLiquid 240R s’accompagne d’un HUB multifonction couplé à un contrôleur aRGB sur lequel nous allons donc brancher les ventilateurs ainsi que la prise aRGB du waterblock.
Le carénage est métallique.
Bien que cet accessoire soit spécifique à la marque MSI, nous allons voir que nous pouvons connecter ce HUB aux autres marques de carte mère.
Les versions sans la lettre “H” ne disposent donc pas de ce HUB qui est alors remplacé par un simple adaptateur 2 en 1 (ou 3 en 1 pour le modèle “360”) afin de connecter les ventilateurs sur une seule prise Fan de la carte mère.
Les différentes prises aRGB se branchent entre elles par un système de prises gigognes pour ensuite connecter la dernière prise aRGB sur un header aRGB de type 5V/D/-/G.
Sa face externe est habillée d’une plaque, imitant l’entrelacement de fibres de carbone, sur laquelle est apposé l’emblème de MSI sous la forme du dragon.
Le HUB mesure 100 mm de long sur 70 mm de large pour une épaisseur de 17.5 mm.
La face interne dispose de 4 points de fixation taraudés d’un pas de vis M3.
L’entraxe correspond à celui d’un SSD ou un disque dur 2.5″. Nous allons donc pouvoir fixer le module sur un support SSD du côté des coulisses d’un boitier PC.
L’un des bords présente pas moins de 4 ports afin de connecter les prises 4-pins de chaque ventilateur.
Le HUB propose aussi une prise “Temp” sur laquelle nous allons brancher…

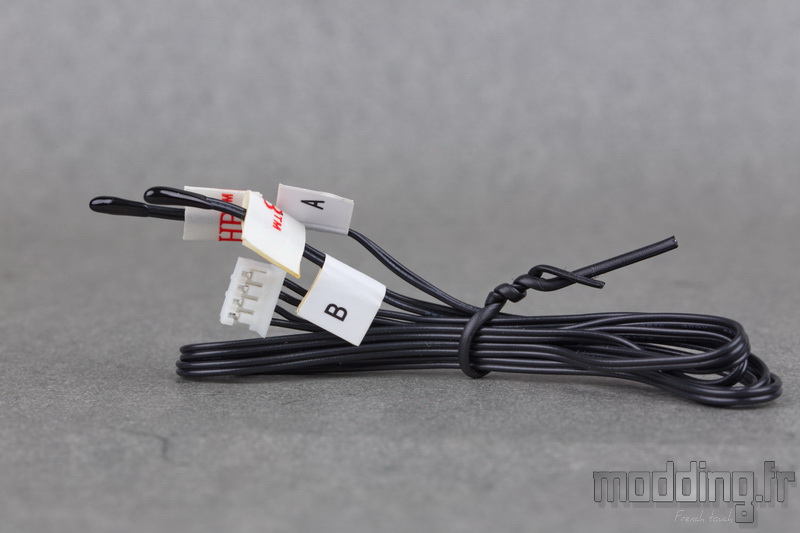

… Ce câble disposant de deux sondes de température.
Le câble mesure 500 mm, ainsi nous pourrons positionner où bon nous semble chacune de ces sondes thermiques.
Chacun des ventilateurs de l’AIO dispose d’une prise 4-pins aRGB que l’on connecte sur les ports aRGB du bord opposé.
Ici aussi, nous avons 4 ports.
Le cinquième port intitulé “JARGB” permet de brancher une bande LED aRGB, du moins dans le cas d’une installation au sein d’une configuration basée sur une carte mère MSI.
Il permet aussi de brancher ce câble (400 mm) équipé de deux prises aRGB 5V/D/-/G de type femelle à chacune de ses extrémités.
En plus d’être utilisé comme une éventuelle rallonge pour une bande de LED aRGB, ce câble permet surtout de connecter le contrôleur aRGB aux autres marques de carte mère compatible à la technologie aRGB et donc disposant d’un header aRGB 5V/D/-/G (ce qui exclut les précédentes générations de cartes mères Gigabyte dotées d’un header VDG).
Ainsi nous pouvons synchroniser le rétroéclairage du MAG CoreLiquid 240RH avec le logiciel de la carte mère.
Mais qu’en est-il de la gestion de la ventilation ?
En effet, le HUB ne dispose pas d’une connexion permettant de le relier à une prise PWM d’une carte mère.
Pour une carte mère de la marque MSI, nous allons voir que nous relions le HUB au port USB interne de ladite carte mère afin d’assurer la communication avec le logiciel MSI Dragon Center.
Dans tous les cas, nous devons brancher le câble du capteur thermique, sinon la vitesse des ventilateurs est réglée à leur valeur maximale. La température relevée par la sonde sert alors de base pour la courbe de ventilation, si ce n’est que, pour les autres marques de carte mère, cette courbe est prédéfinie par le système du HUB.
En appuyant plus de 9 secondes sur le bouton “MB SYNC“, nous paramétrons la vitesse de rotation à 50 %.
Sur l’une des extrémités du boitier, nous notons la présence de trois boutons.
Le bouton de droite permet d’allumer ou d’éteindre le contrôleur aRGB.
Le bouton “MB SYNC” permet d’activer la synchronisation du rétroéclairage avec le logiciel de la carte mère, à condition d’avoir connecté le câble ci-dessus.
Il faut appuyer 3 secondes pour commuter le rétroéclairage sur le logiciel d’une carte mère MSI. Le laps de temps est de 6 secondes pour les autres marques de carte mère.
Le bouton “LED MODE” permet de passer en revue les différents effets d’éclairage que propose le contrôleur MSI.
Sur l’extrémité opposée du boitier, nous avons trois prises.
La prise “MB Reset” permet de détourner le câble du bouton Reset du boitier PC afin de commander la fonction contrôleur aRGB de ce HUB.
Cela nous permet de passer en revue les différents modes d’éclairage que propose ce contrôleur sans avoir à ouvrir le boitier PC et à appuyer sur le bouton “LED MODE”.

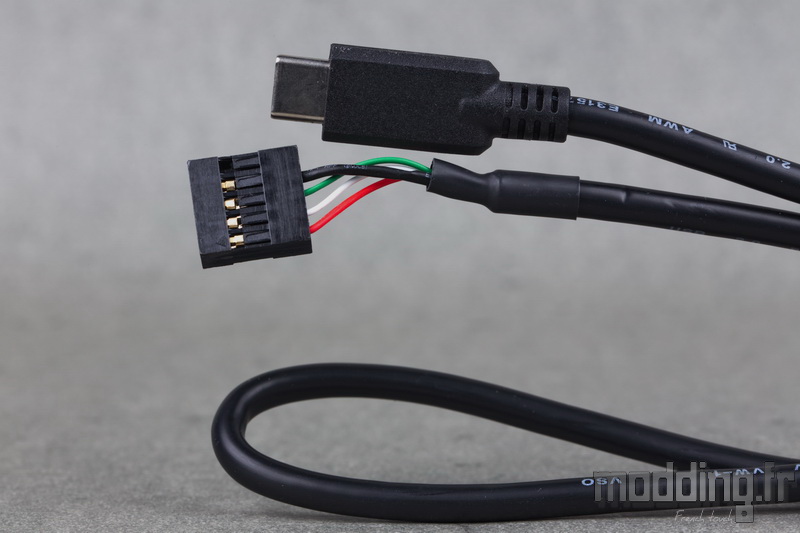

La prise “USB” est une prise de type C sur laquelle nous allons connecter ce câble qui permet de relier le HUB à la carte mère.
Plus précisément à une carte mère MSI dans le but d’accéder au HUB par le biais du logiciel Dragon Center qui permet de contrôler aussi bien la ventilation que le rétroéclairage du MAG CoreLiquid 240RH.
Le câble mesure 400 mm.
Le port “DC12V” permet de brancher la prise Jack du câble visant à alimenter le HUB MSI.
L’autre extrémité de ce câble de 400 mm aboutit à une prise Sata que nous branchons sur notre alimentation.
Les spécifications :
| MAG CoreLiquid 240RH |
| Waterblock |
Cuivre |
| Dimensions carénage Waterblock |
|
| Roulement pompe |
Céramique |
| Vitesse de la pompe |
4200 tr/min |
| Radiateur |
Aluminium |
| Dimensions radiateur |
274 x 120 x 27 mm |
| Longueur tuyaux |
400 mm |
| Diamètre externe des tuyaux |
10 mm |
| Compatibilité |
Intel LGA 2066 / 2011 (-3) / 1366 / 115X (1150 – 1151 – 1155 – 1156) / 1200
AMD AM2 (+), AM3 (+), AM4, FM1, FM2 (+). |
| Garantie |
2 ans |
| Ventilateur |
| Dimensions |
120 x 120 x 25 mm |
| Vitesse de rotation |
500 – 2000 tr/min |
| Connectique |
4 pins (PWM) |
| Roulement |
Double roulement à billes |
| Débit d’air Max |
78.73 CFM soit 133.05 m3/h |
| Pression statique Max |
2.39 mmH2O |
