Le montage : Socket 1700
Pour monter le refroidisseur sur une carte mère équipée d’un Socket Intel 1700, nous utilisons la backplate dédiée à Intel.
Les vis de fixation, déjà installées sur les branches de la backplate, peuvent être ajustées pour s’adapter à l’entraxe des sockets 115x/1200 ou 1700, la position externe étant réservée à ce dernier.

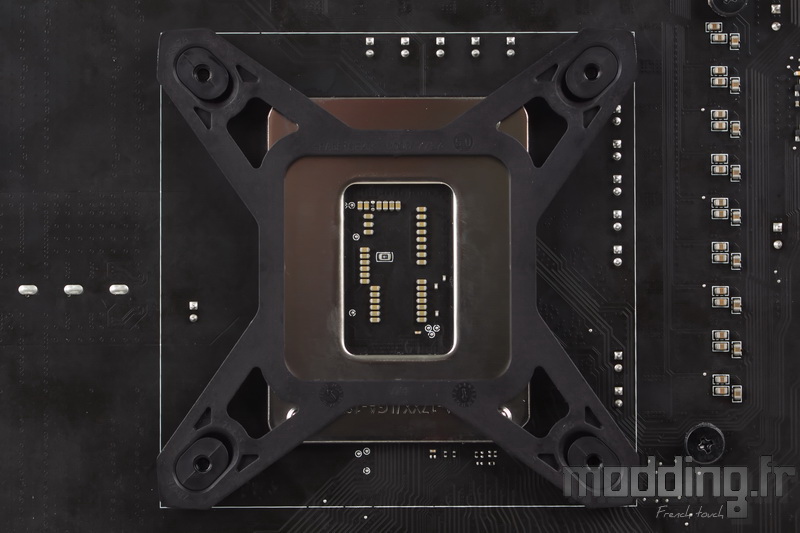

On place la backplate à l’arrière de la carte mère.

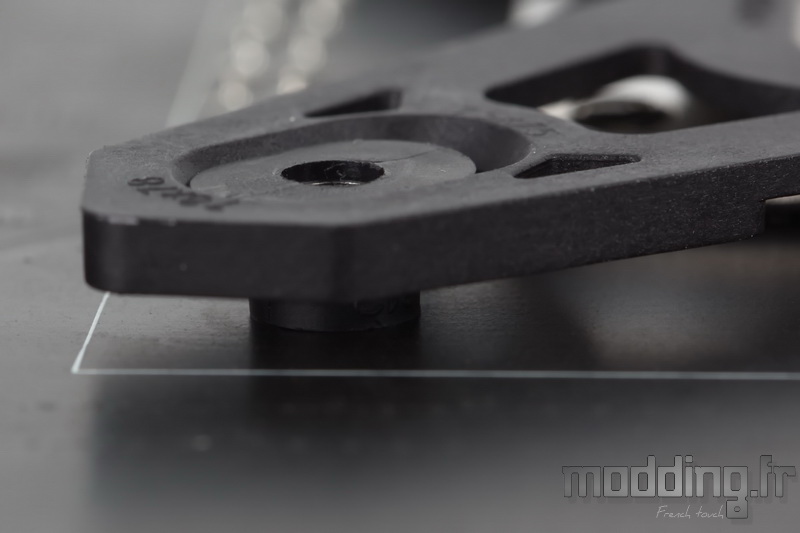

La base de la vis en plastique est légèrement prolongée pour s’ajuster à l’épaisseur de la plaque du socket.

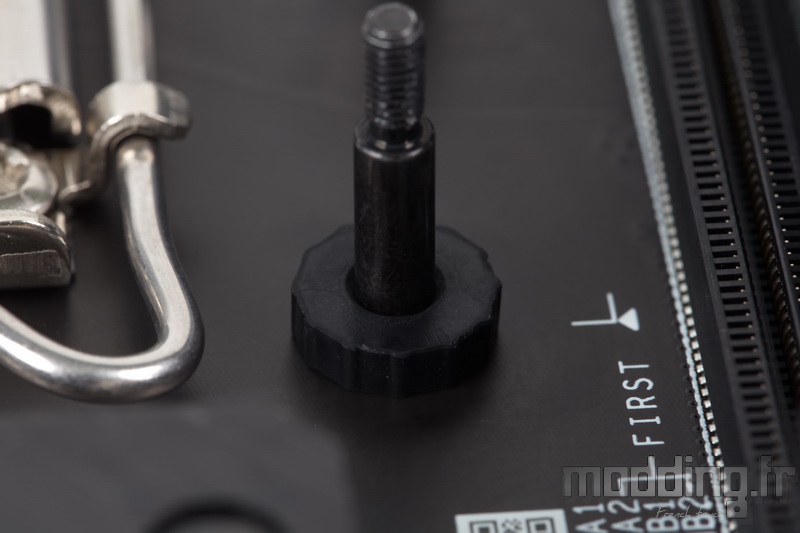

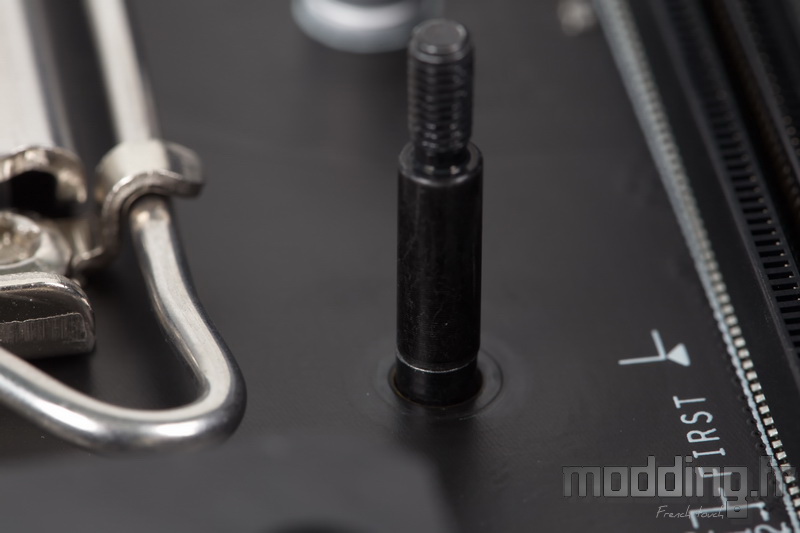

La backplate en place, les vis de fixation traversent les trous positionnés autour du socket.
Nous installons les rondelles en caoutchouc pour maintenir les vis en place.

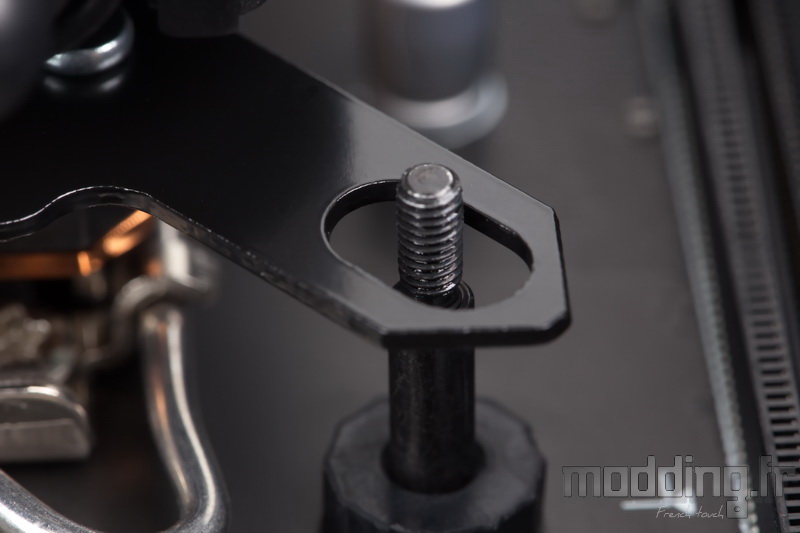

La base cuivrée du waterblock étant déjà enduite de pâte thermique, nous positionnons la pompe sur le processeur de manière à aligner les trous oblongs des platines avec les tiges filetées des 4 vis.
Tout en maintenant la pompe sur le CPU, nous fixons l’ensemble avec les écrous à main dédiés au socket Intel 1700, sans les petites asperités.
Nous effectuons un serrage en suivant un schéma en croix, tour par tour, pour maintenir le waterblock parfaitement parallèle à la surface du processeur.
Nous ajustons la position de la pompe pour que la partie lisse de ces écrous s’insère dans l’orifice des platines de fixation.

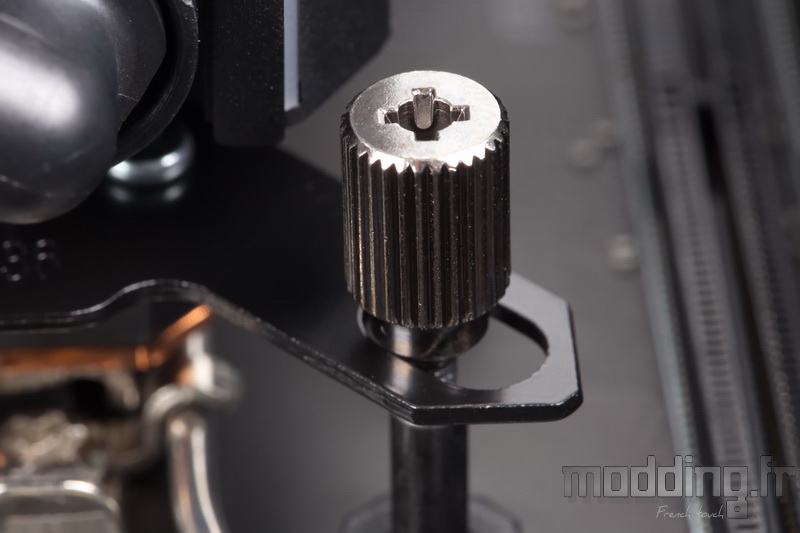

Un tournevis cruciforme peut être utilisé pour le serrage final.
Il est crucial de serrer jusqu’en butée, sans appliquer trop de force. L’empreinte cruciforme est conçue pour que le tournevis se désengage une fois l’écrou suffisamment serré.

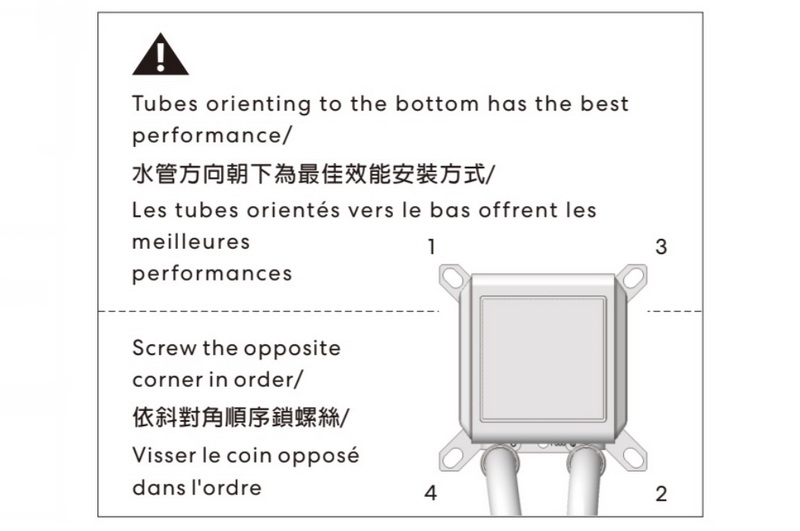

Comme recommandé par Lian Li dans son guide d’utilisation, nous avons orienté la pompe de sorte que l’émergence des tuyaux soit dirigée vers le bas de la carte mère.
En effet, selon Lian Li, cette position est considérée comme offrant les meilleures performances.
La pompe étant en place, nous procédons au branchement des différents câbles, en commençant par le câble d’alimentation du LCD GALAHAD II.

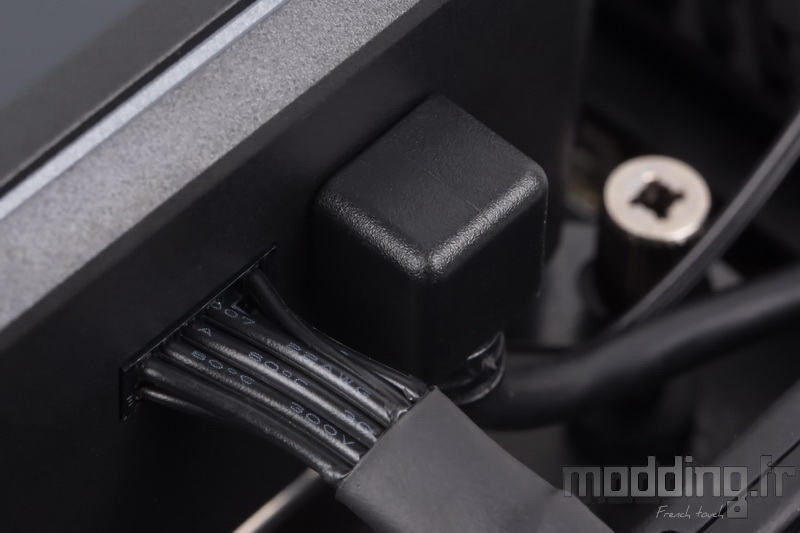

Sa prise femelle à 12 broches est dotée d’un détrompeur qui prévient toute inversion de connexion.
Tandis que nous branchons la prise SATA sur notre alimentation, les prises 4-pins et 3-pins ARGB sont connectées au câble spécifique des ventilateurs.

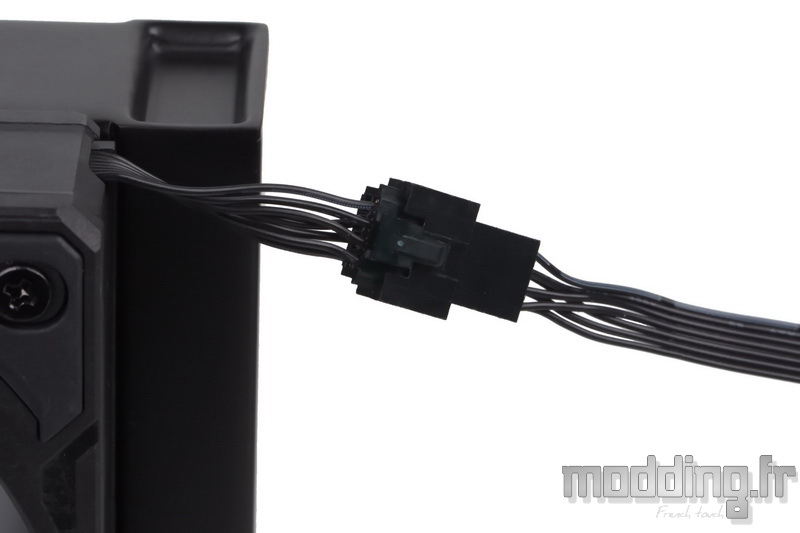

L’autre extrémité de ce câble est équipée d’une prise femelle à 8 broches que l’on connecte à la prise mâle à 8 broches associée au petit câble émergeant du cadre du ventilateur distal.
Cette connexion est sécurisée à l’aide d’un petit clip comme pour la prise 3-pins ARGB (ci-dessus).

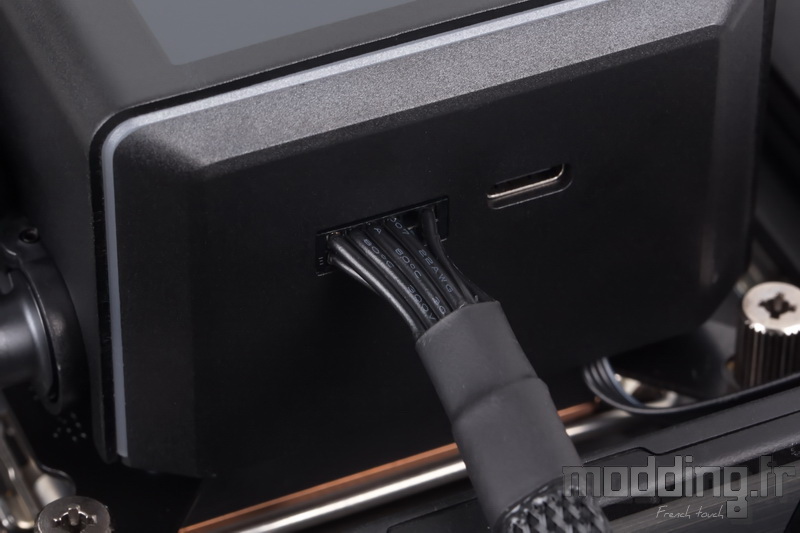

On procède maintenant au câble de communication entre le LCD GALAHAD II et le logiciel L-Connect 3. On connecte sa prise USB de type C à la pompe.
On s’assure d’enfoncer la prise jusqu’à ce que son manchon soit en contact avec le carénage de la pompe.
Lian Li a émis une recommandation importante pour les utilisateurs du LCD GALAHAD II. Apparemment, certains utilisateurs ont rencontré des problèmes d’affichage sur l’écran de l’AIO. La marque conseille donc de vérifier soigneusement la connexion du câble à la prise USB de type C de la pompe, car même un léger écart pourrait entraîner un dysfonctionnement de l’écran.
Nous terminons en connectant la prise 4-pins du câble qui émerge directement de la pompe à la prise “Pump” de notre carte mère.
Nous avons procédé aux différents branchements, il ne reste plus qu’à ranger tout ce petit monde.
Les embouts coudés à 45° du radiateur sont rotatifs sur 360°, ce qui donne une grande liberté aux tuyaux lors de l’installation du radiateur dans le boîtier PC, sans contrainte particulière.
Lian Li fournit également deux bandes Velcro pour faciliter l’organisation des tuyaux en les maintenant ensemble.
A l’allumage, les ventilateurs s’illuminent de couleurs variées.
Il en est de même pour les inserts translucides du bloc de la pompe, tandis que l’écran affiche une animation présentant le logo de la marque.
Nous allons maintenant passer à la configuration du LCD GALAHAD II via le logiciel L-Connect 3, ce que nous détaillons dans la section suivante consacrée à cette application.
