[TEST] AIO Lian Li Hydroshift LCD 360S

Le All in One :

Le radiateur de l’Hydroshift LCD 360S est spécifique, mesurant 403 mm de long, soit 3 mm de plus que celui du LCD GALAHAD II. La largeur reste inchangée à 120 mm, mais cela correspond uniquement à la dimension du radiateur lui-même. À cette largeur s’ajoutent environ 20 mm pour le carénage qui déborde sur le côté, dissimulant les tuyaux.
Ainsi, la largeur totale atteint 142 mm, ce qui limite l’intégration de cet AIO à certains boîtiers PC.

Sur son site, Lian Li fournit une liste de ses boîtiers entièrement compatibles, de ceux nécessitant des ajustements, ainsi que des modèles incompatibles.

Le radiateur est entièrement fabriqué en aluminium.
Les points de fixation sont taraudés avec un pas de vis de type UNC-6.32. Ils sont placés de manière stratégique au niveau des ailettes, et non des tubes, ce qui réduit le risque de perforation du radiateur en cas de serrage excessif ou d’utilisation de vis trop longues.

Le radiateur de l’Hydroshift LCD 360S est conçu pour acheminer les tuyaux directement au-dessus de la pompe installée sur la carte mère, afin de minimiser leur visibilité dans le compartiment principal du boîtier PC.
Cette configuration nécessite une installation spécifique du radiateur, avec une face avant visible et une face arrière dissimulant les tuyaux contre le plateau de la carte mère que nous montrons sur cette photo.

Les tuyaux sortant du radiateur sont plaqués contre son bord et dissimulés par un cache en plastique.

Lian Li fournit un ensemble de deux pinces en acier pour maintenir les tuyaux en place le long du bord du radiateur.

On remarque la présence d’autres points de fixation permettant d’ajuster la position des pinces, ou même d’utiliser la pince supplémentaire incluse dans le bundle.

Sur cette photo, nous avons la bordure qui est orientée vers la porte principale du boitier PC et qui est donc visible.

Lian Li habille la structure du radiateur avec une plaque en aluminium anodisé, révélant un aspect brossé. La marque en profite pour apposer sa signature en lettres blanches.
On remarque également que la périphérie de la plaque présente un léger biseau, dévoilant la texture naturelle de l’aluminium.

La présence de deux vis chromées indique que cet habillage est amovible.

Il ne s’agit pas de masquer un aspect simple du radiateur, qui présente déjà une finition soignée avec un carénage au design plutôt carré et des arêtes subtilement arrondies.

Nous pourrons intervertir la position des divers accessoires spécifiques à ce radiateur.
Outre les pinces en acier qui fixent les tuyaux contre la bordure, un cache en plastique permet de dissimuler en partie le parcours des tuyaux, en particulier leur émergence.

Le carénage est simplement clipsé sur les pinces et la pièce métallique qui entoure la sortie des tuyaux.

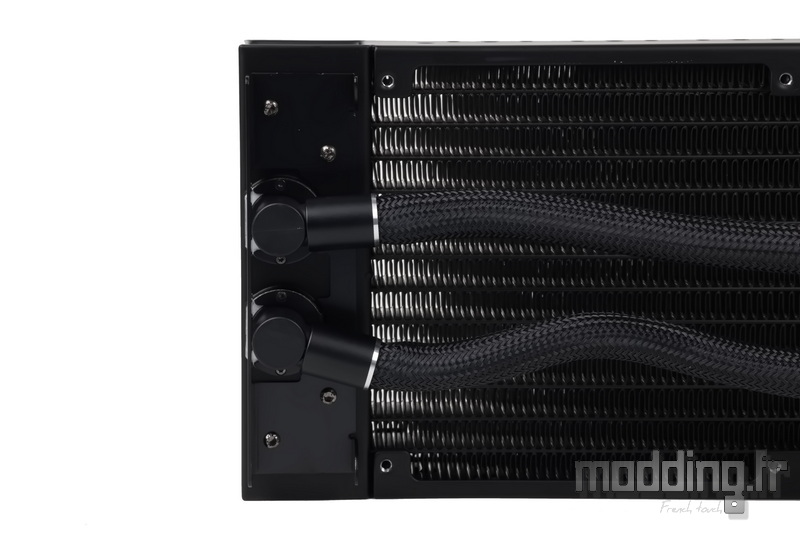

Les deux tuyaux sont fixés à des embouts coudés à 90°, maintenus par une bague en aluminium qui assure la fixation des tuyaux ainsi que de leur gaine tressée.
On remarque que même dans des zones peu visibles, Lian Li veille aux finitions, comme en témoigne l’aspect soigné de ces bagues.

Les tuyaux sont dirigés vers l’un des bords du radiateur et maintenus en place dans cette zone par ces pinces en acier.

Les pinces sont fixées au bord du radiateur à l’aide d’une vis.

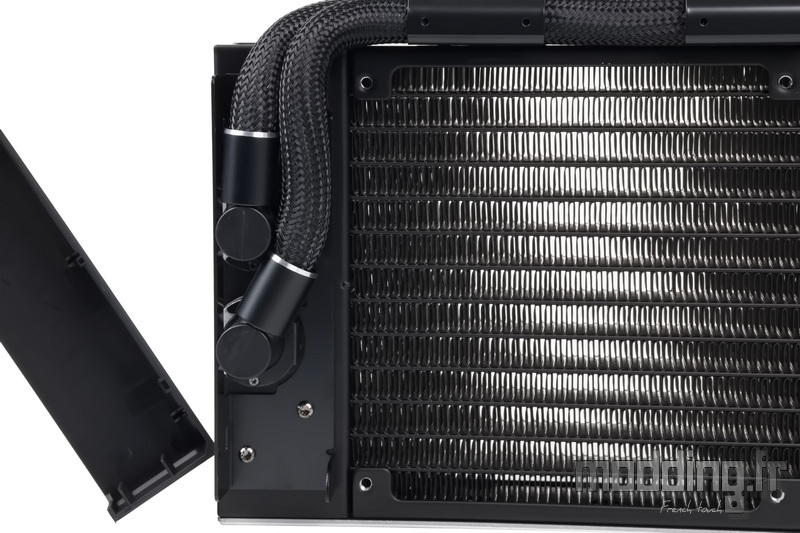

Lorsque l’on retire l’enjoliveur du bord opposé, on peut apercevoir d’autres points de fixation similaires à ceux du bord où sont fixées les pinces.

Il y a une symétrie sur l’ensemble des points de fixation, peu importe la bordure du radiateur.
Les embouts coudés sont rotatifs, ce qui permet d’orienter les tuyaux vers le bord opposé.
Cela offre la possibilité de positionner le radiateur de l’Hydroshift LCD 360S de manière à orienter l’émergence des tuyaux soit vers l’arrière, soit vers l’avant du boîtier PC.

On inverse la position des pinces métalliques ainsi que de la plaque en aluminium, puis on utilise le second cache fourni par Lian Li pour dissimuler les tuyaux.

Ce dispositif présente peu d’intérêt lorsque le radiateur est installé dans la partie supérieure du boîtier PC.

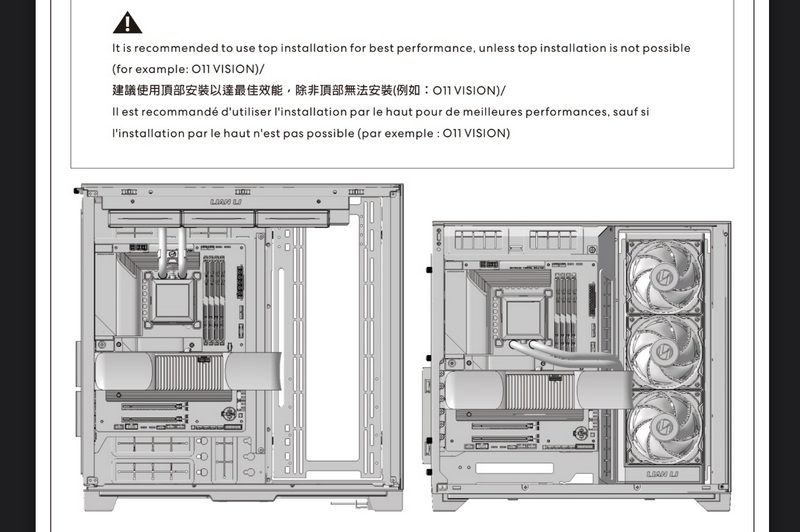

Cependant, certains boîtiers ne permettent pas d’installer le radiateur dans cette zone et nécessitent une installation sur l’emplacement prévu dans le prolongement du plateau de la carte mère, comme c’est le cas pour le Vision O11. Dans ce cas, il devient pertinent de pouvoir orienter les sorties du radiateur vers le haut ou vers le bas.

Les tuyaux mesurent 475 mm.

Ils se terminent au niveau de la pompe par deux embouts coudés à 90 degrés, équipés des mêmes bagues de sertissage.

Ces embouts coudés sont rotatifs, cependant, le système de fixation de la pompe limite leur amplitude de rotation. Toutefois, l’Hydroshift LCD 360S est principalement conçu pour que les tuyaux soient orientés vers la partie supérieure du boîtier, là où le radiateur est installé.

Le module comprenant la pompe et le waterblock adopte un design plutôt cubique, mesurant 72 mm de côté à la base, avec un léger rétrécissement vers le haut et une hauteur totale de 59 mm.
Lian Li a ajouté un léger biseau sur les arêtes et un aspect brossé sur les parois pour une finition élégante.

Au-dessus se trouve l’écran LCD, protégé par un film adhésif qu’il est recommandé de laisser en place jusqu’à ce que l’installation de l’Hydroshift LCD 360S sur la carte mère et dans le boîtier PC soit entièrement terminée.

L’écran LCD mesure 2,88 pouces en diagonale (73 mm), avec une forme carrée de 51 mm de côté, similaire à celui du LCD GALAHAD II.
Il utilise la technologie IPS, offrant une résolution de 480 x 480 pixels et une luminosité de 500 nits.

Le carénage enveloppant le corps de la pompe s’étend sur la partie supérieure, recouvrant la périphérie de l’écran sur une largeur de 8 mm.
Bien qu’il soit fabriqué en plastique, Lian Li parvient à imiter l’aluminium en appliquant un effet brossé, agrémenté d’un léger biseau qui reproduit l’aspect de l’aluminium poli.
À noter également l’absence de tout rétroéclairage ARGB sur la pompe, quelle que soit la version de l’Hydroshift LCD.

L’Hydroshift LCD 360S abandonne la pompe Asetek de 8e génération utilisée dans le LCD GALAHAD II.
Cependant, les détails sur cette nouvelle pompe restent limités. Lian Li indique simplement qu’elle “offre des performances presque identiques à celles du GA II Performance, tout en étant considérablement plus compacte. La conception a également supprimé la chambre d’isolation de l’eau, réduisant ainsi la taille de la chambre à eau.”
En comparaison, le module du LCD GALAHAD II affiche une hauteur de 62 mm, contre 59 mm pour celui de l’Hydroshift LCD 360S.

Contrairement au LCD GALAHAD II, Lian Li abandonne le système de connexion par prises et choisit d’intégrer directement les câbles dans le module. Deux câbles émergent entre les embouts coudés, et la sortie du câble principal est sécurisée par un anneau souple.

Ce câble principal de 6 mm de diamètre s’étend sur environ 310 mm avant de se terminer par un manchon en plastique, à partir duquel trois câbles distincts émergent.

Le premier câble, constitué de 4 fils, se termine par une prise 4-pins de type mâle, destinée à recevoir le câble de connexion des ventilateurs de l’Hydroshift LCD 360S.

Lian Li regroupe désormais les câbles d’alimentation et le câble USB dans un unique câble principal. Ce dernier mesure 470 mm et se termine par une prise USB 2.0, à connecter à l’un des ports internes de la carte mère.
Cette connexion assure la communication entre l’Hydroshift LCD 360S et le logiciel L-Connect 3, permettant de configurer l’écran ainsi que diverses fonctionnalités.

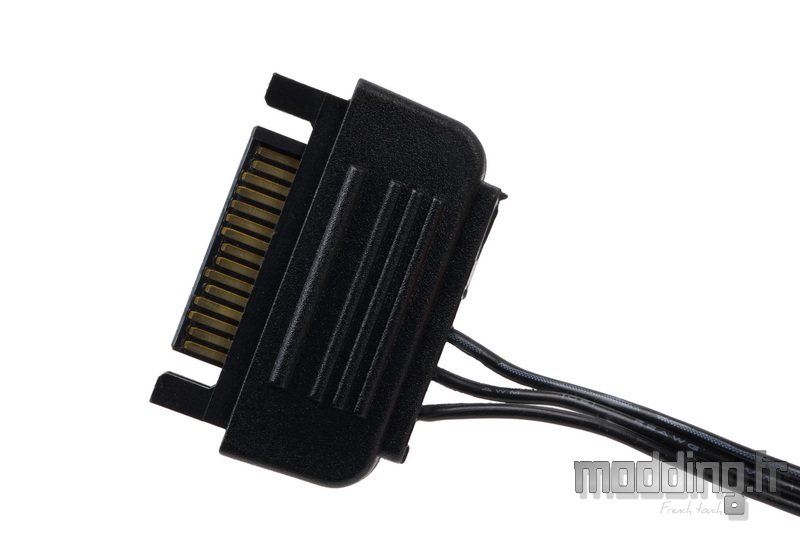

Le troisième câble, d’une longueur également de 470 mm, se termine par une prise SATA, destinée à alimenter l’ensemble des composants de l’AIO.

En complément du câble principal, un second câble émerge de la pompe et s’étend sur une longueur de 560 mm avant de se terminer par une prise 4-pins de type femelle.
Ce câble se connecte au port CPU_FAN de la carte mère, permettant à cette dernière de détecter la présence d’un système de refroidissement dédié au processeur. Il assure également la transmission des informations relatives à la vitesse de rotation de la pompe.

La surface du waterblock, en contact direct avec l’IHS du processeur, est protégée par un film adhésif.
Comme précisé en anglais sur ce film, il est essentiel de le retirer avant d’installer le module sur le CPU. Ne pas le faire pourrait compromettre les performances thermiques attendues.

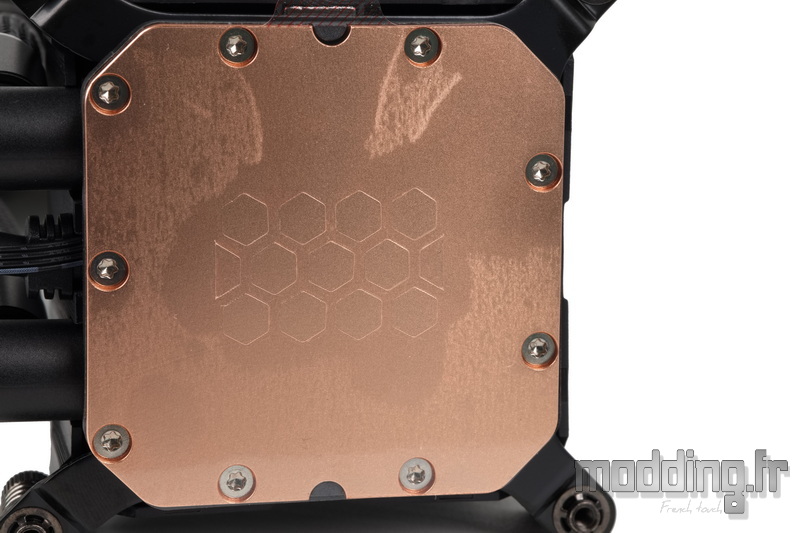

La base en cuivre de l’Hydroshift LCD 360S présente une forme carrée de 65 mm de côté, agrémentée de coins biseautés. Les traces d’usinage se révèlent imperceptibles.

On appliquera l’un des deux films adhésifs fournis par Lian Li pour répartir la pâte thermique de manière uniforme sur la base en cuivre.
Il est important de bien orienter le film de manière à ce que les orifices hexagonaux soient alignés dans le sens de la hauteur du processeur, c’est-à-dire vers la sortie des tuyaux pour l’Hydroshift LCD 360S.

Le système de fixation de la pompe est intégré directement à celle-ci. Contrairement à d’autres AIO qui nécessitent un changement de platine en fonction du socket, Lian Li a opté pour un dispositif de fixation compatible avec les sockets Intel et AMD.

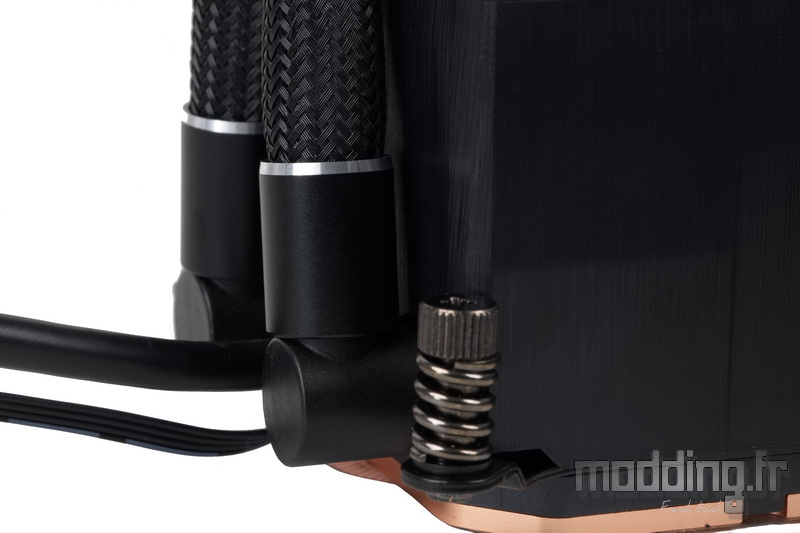

Les écrous sont montés sur ressort, garantissant ainsi une pression optimale de la base en cuivre sur l’IHS du processeur. Une empreinte cruciforme indique qu’un tournevis est nécessaire, car les vis sont situées près du carénage de la pompe, ce qui limite le serrage à la main.
