[TEST] AIO Lian Li HydroShift II LCD-S 360CL

Le montage : Socket AM5

Dans un premier temps, nous retirons le système d’ancrage d’origine de la carte mère, constitué de deux pièces en plastique fixées par des vis sur la backplate intégrée à la carte mère.

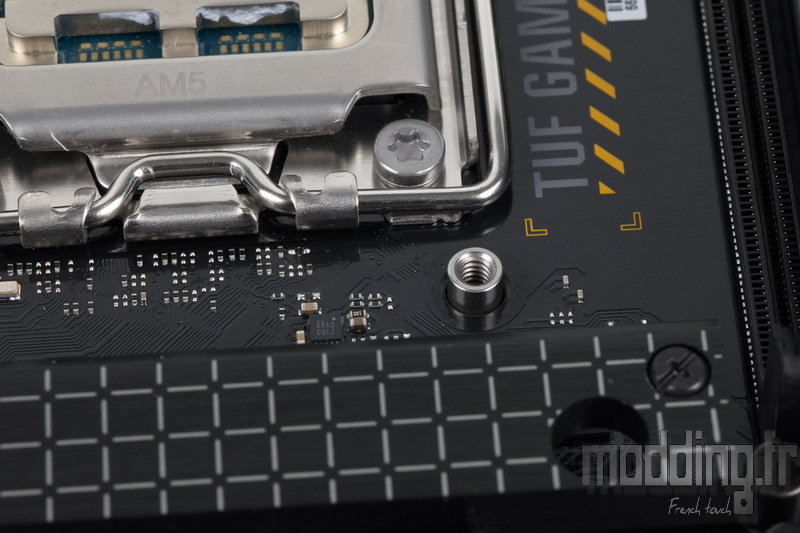

Cette backplate, plaquée à l’arrière du PCB, est équipée de points de fixation traversant les quatre orifices disposés autour du socket.

On retire donc le système d’ancrage d’origine, mais on conserve la backplate en place, celle-ci servant de support aux points de fixation utilisés pour installer le dispositif de montage de la pompe de l’HydroShift II LCD-S 360CL.

Nous utilisons ici les supports de fixation spécifiques au socket AMD.

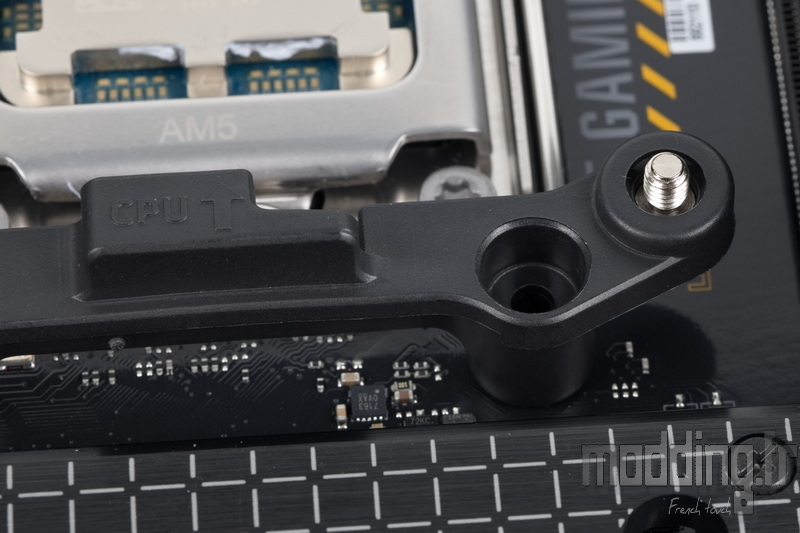

Chaque support se positionne de façon à faire coïncider ses orifices libres avec les points de fixation de la backplate d’origine.

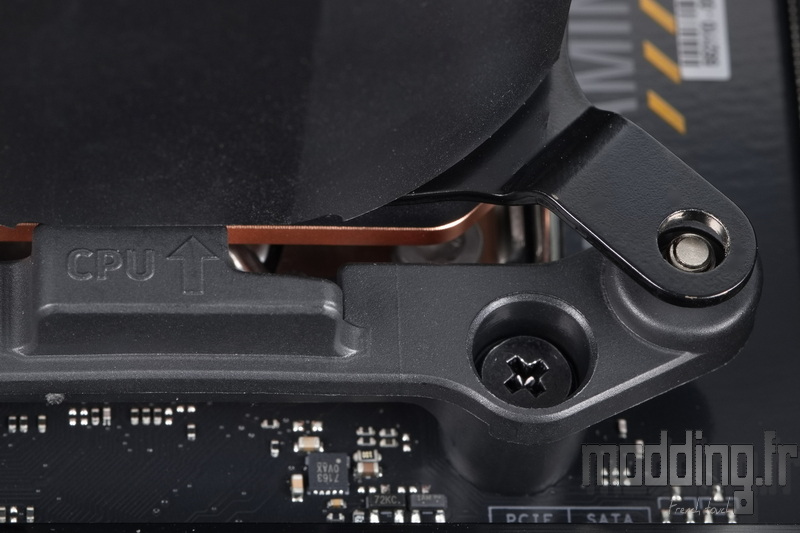

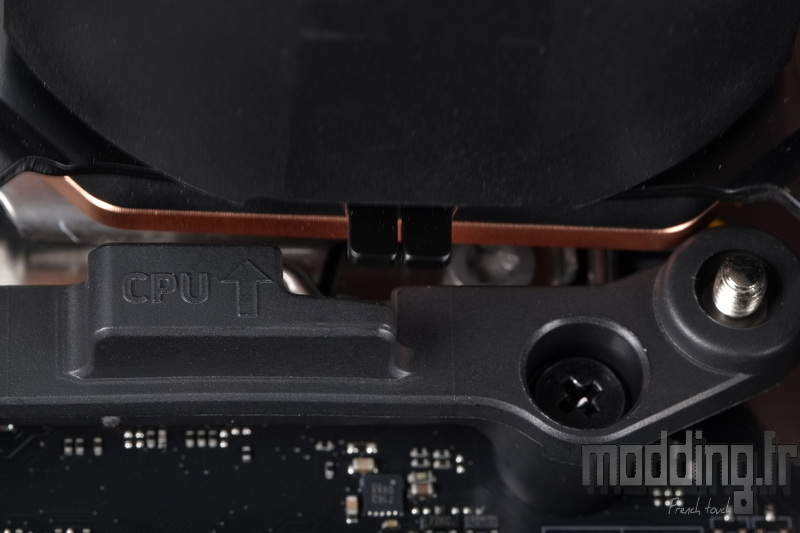

Il faut également veiller à orienter correctement les supports : les petites flèches doivent pointer vers le processeur et la mention “CPU” doit être lisible dans le bon sens.

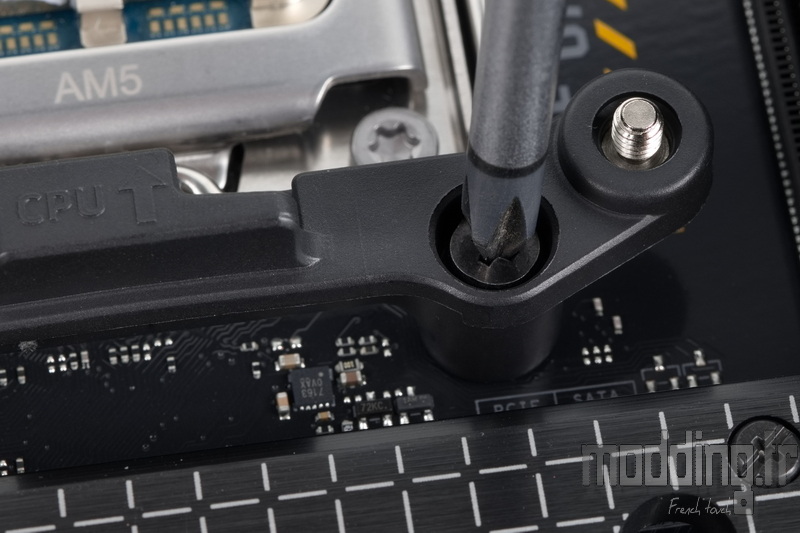

Nous utilisons ensuite les quatre vis fournies pour fixer solidement ces supports sur la carte mère.

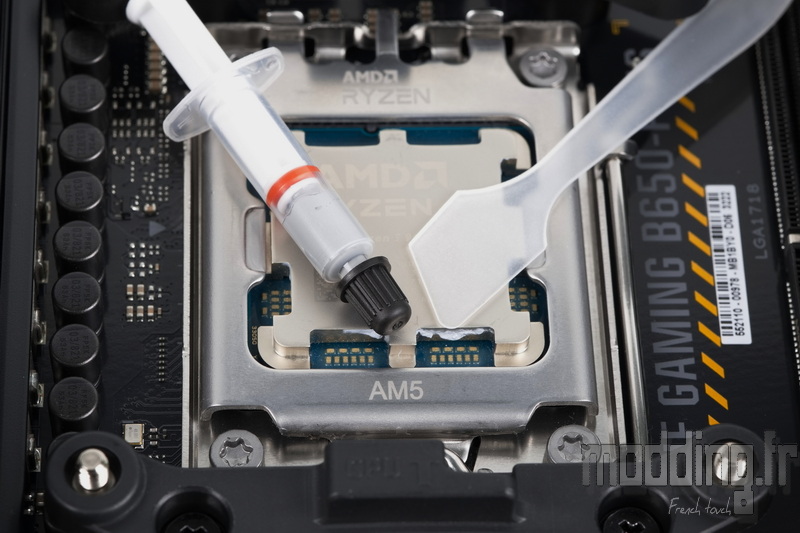

Nous appliquons ensuite la pâte thermique en l’étalant directement sur la surface du processeur avant l’installation du bloc. Lian Li recommande d’ailleurs cette méthode et fournit une petite spatule pour obtenir une couche uniforme.
Cette approche présente un avantage notable : lors de la mise en place, la pompe glisse légèrement vers la gauche en s’insérant dans les supports de fixation, comme nous allons le voir juste après. Avec la méthode du “grain de riz”, cette translation peut repousser la pâte thermique, créant des zones moins couvertes et donc des points chauds. En étalant la pâte au préalable, on évite ce risque.

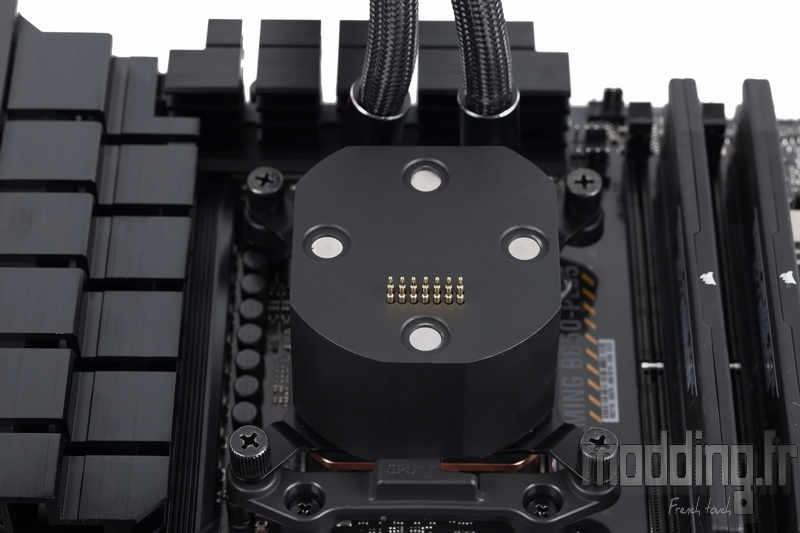

Nous positionnons ensuite le corps de la pompe sur le processeur, en veillant à aligner les petits ergots de la platine avec les encoches présentes sur les deux supports de fixation.

Une légère translation latérale suffit pour que les ergots s’insèrent au fond des encoches, ce qui permet au bloc de se maintenir naturellement en place avant la mise en place des écrous.
On vérifie la bonne position de la pompe en s’assurant que les orifices de la platine de fixation correspondent bien aux tiges filetées situées aux extrémités des supports.

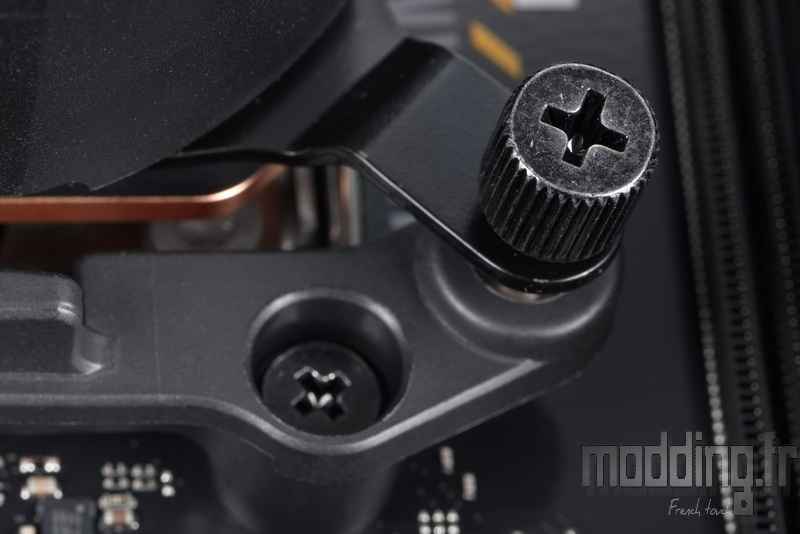

Il ne reste plus qu’à insérer les écrous sur les tiges filetées. Il faut veiller à bien les engager dans l’axe afin d’éviter d’abîmer le pas de vis lors du serrage.
Une fois correctement positionnés, on peut procéder au serrage final, d’abord à la main, puis, si nécessaire, à l’aide d’un tournevis pour parfaire la fixation jusqu’en butée.

La conception de l’HydroShift II LCD-S 360CL implique que les tuyaux soient orientés vers la partie haute de la carte mère.
On rappelle d’ailleurs que, durant toute cette phase de montage, nous avons volontairement laissé de côté le carénage intégrant l’écran, de manière à éviter toute gêne ou risque d’endommagement pendant la manipulation.

Avant d’installer la carte mère et le radiateur dans le boîtier, il est conseillé de brancher le câble d’alimentation sur les prises correspondantes de la carte mère.

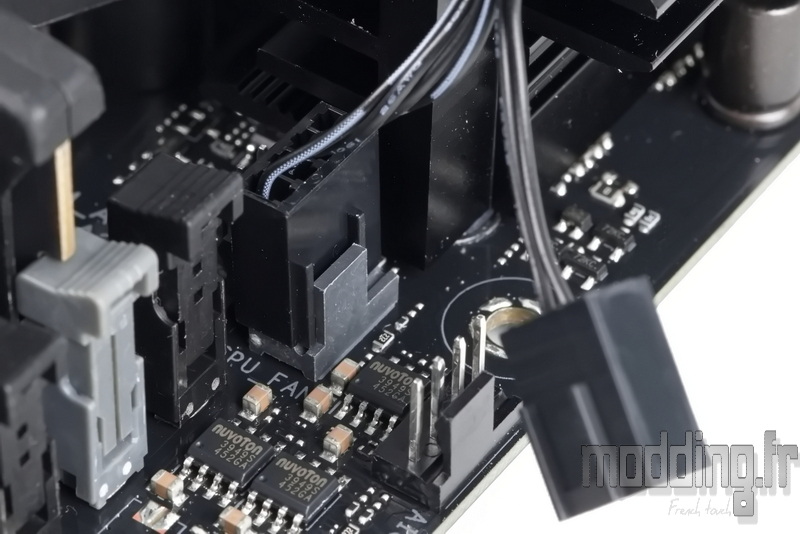

Le manuel d’utilisation recommande notamment de connecter la prise 4-pins entièrement câblée au port CPU_FAN, afin que le système détecte correctement la présence d’un dispositif de refroidissement.
À noter que, dans cette configuration, la carte mère ne remonte que la vitesse de la pompe, et non celle des ventilateurs.

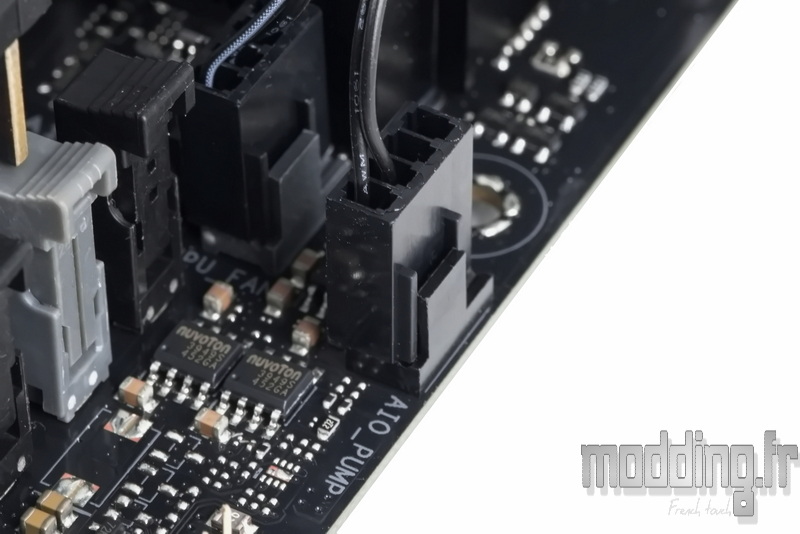

La seconde prise est connectée au port AIO_PUMP de la carte mère.
Comme la gestion de la pompe et de la ventilation s’effectue via le logiciel L-Connect 3, Lian Li recommande de configurer le BIOS afin de régler ces deux connecteurs à 100 % en permanence.
Cependant, on constate plus loin que le logiciel propose une option permettant de laisser le contrôle à la carte mère via l’option “MB RPM Sync”.
C’est précisément là que le choix de Lian Li interroge : avec un tel mode, on aurait apprécié que les deux prises 4-pins soient entièrement câblées, comme sur un AIO classique, permettant ainsi à la carte mère de remonter également la vitesse des ventilateurs.
En l’état, le câblage limite cette possibilité, et l’approche semble un peu contradictoire avec ce que L-Connect 3 permet de faire.

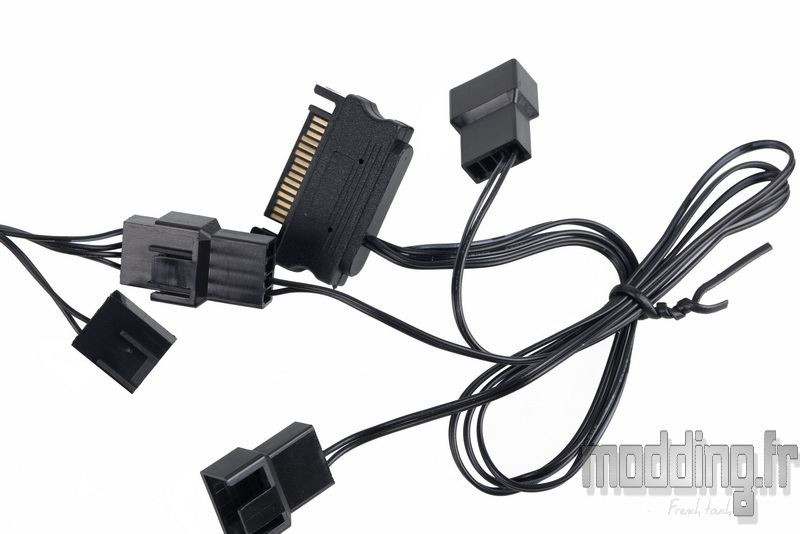

Le manuel d’utilisation précise également qu’il est possible de connecter le câble d’alimentation à l’adaptateur SATA → 3 × 4-pins fourni dans le bundle.
Dans cette configuration, l’AIO est alimenté directement par le bloc d’alimentation, sans passer par les connecteurs PWM de la carte mère.
Seule la prise 4-pins entièrement câblée doit alors être branchée sur cet adaptateur, l’autre n’étant pas utilisée.
En revanche, si vous choisissez cette configuration, il faudra modifier le BIOS pour qu’il ignore l’absence de ventilation sur le port CPU_FAN, sans quoi le système pourrait afficher un message d’erreur au démarrage ou empêcher le PC de booter.

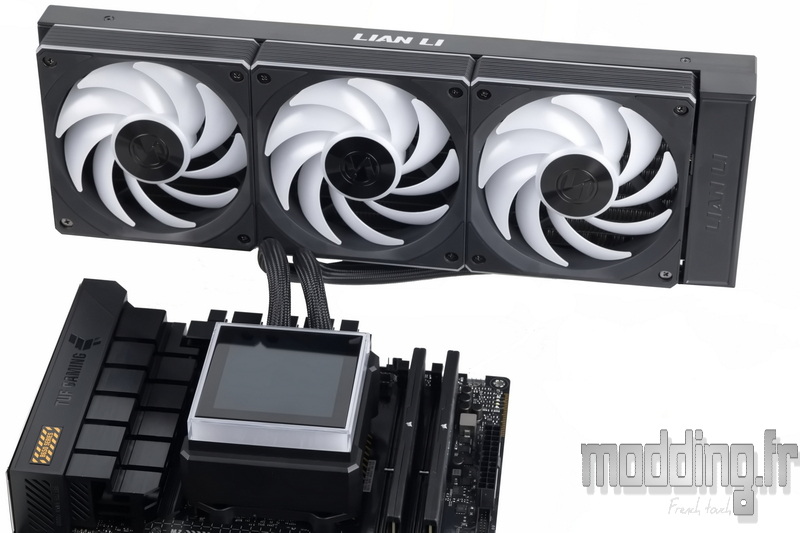

Arrive enfin le moment d’installer la carte mère dans le boîtier tout en fixant le radiateur sur le support de ventilation supérieur.
C’est là que les choses se corsent un peu : il va falloir batailler pour que les deux tuyaux descendent parfaitement alignés et bien verticalement vers la pompe. L’idéal est de travailler boîtier à plat, ce qui évite de voir le radiateur basculer pendant la fixation de la carte mère sur ses entretoises.
On joue alors sur la position du troisième support, celui qui oriente précisément les tuyaux vers la pompe.
Simple en théorie… nettement moins en pratique, surtout si le boîtier est relativement compact. Bref, mieux vaut prendre son temps, rester patient et éviter d’être dérangé. Il est d’ailleurs fort probable qu’il faille s’y reprendre à plusieurs reprises avant d’obtenir un résultat propre.

Une fois que tout est parfaitement en place et qu’on est enfin fier du rendu (et c’est bien ce qui compte), on passe au dernier branchement.

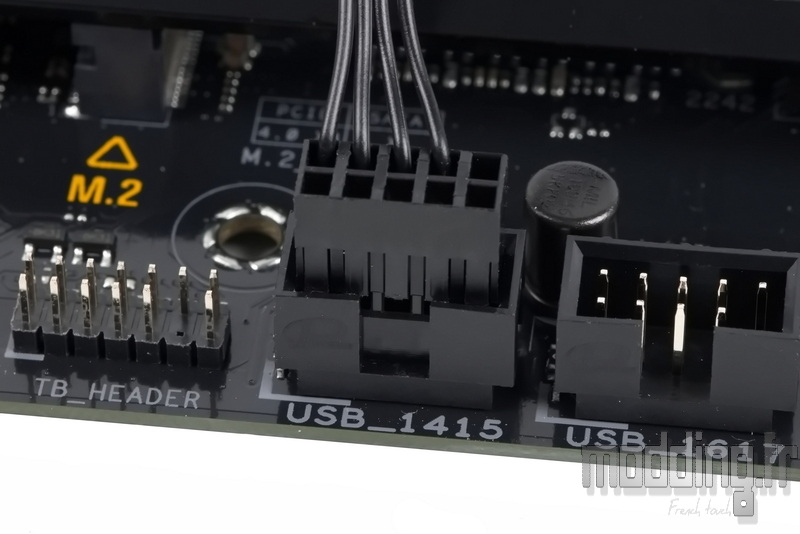

On connecte le câble USB sur le port USB 2.0 interne de la carte mère.
Même si l’HydroShift II LCD-S 360CL est compatible avec l’environnement L-Wireless de Lian Li, le branchement du câble USB reste indispensable si l’on souhaite profiter pleinement des capacités de l’écran LCD, notamment pour les contenus dynamiques.

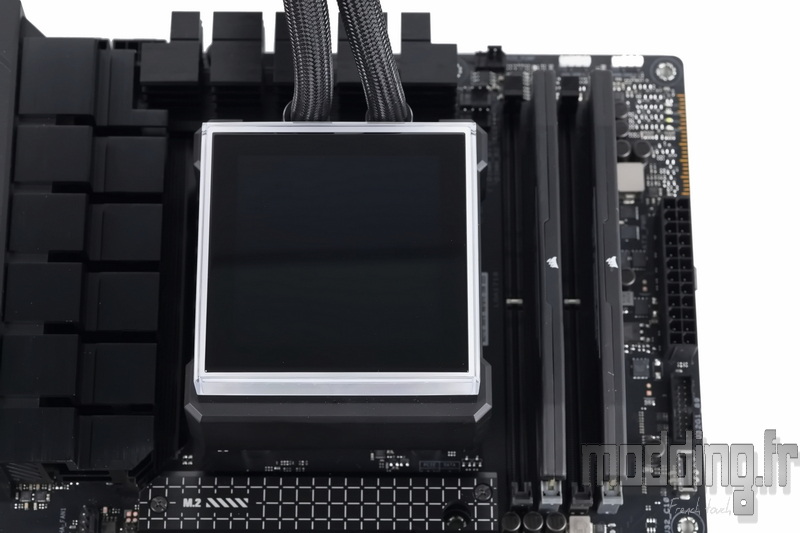

Tout est en place. Il ne reste plus qu’à repositionner l’écran sur le corps de la pompe, puis à retirer le film de protection pour profiter pleinement de cette diagonale de 3,44’’.
Et soyons honnêtes : si l’on choisit cet HydroShift II LCD-S 360CL, c’est avant tout pour son affichage.

On peut achever l’installation en mettant en place les clamps sur les tuyaux, ce qui apporte une petite touche de finition supplémentaire.
Cependant, comme évoqué en début d’article, nous avons trouvé ces clamps assez étroits, au point de rendre leur insertion peu rassurante. Il faut forcer davantage qu’on ne le souhaiterait, avec le risque potentiel d’abîmer la gaine tressée ou le câblage interne.
