Le ventilateur :

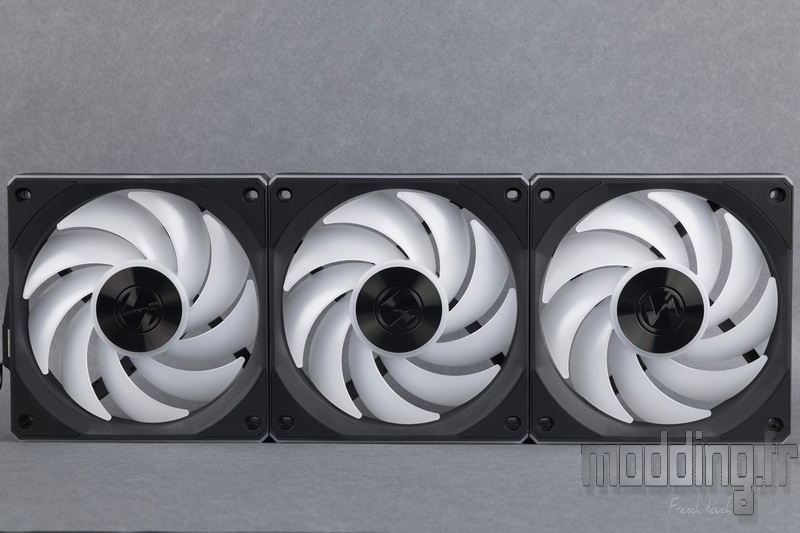

Que ce soit l’HydroShift II LCD-S 360CL ou l’HydroShift II LCD-S 360TL, les deux modèles sont livrés avec trois ventilateurs dotés d’un système de chaînage par contact. Aucun câble n’est visible, chaque ventilateur n’étant équipé que de ses fiches de connexion latérales.
Les ventilateurs UNI FAN CL, fournis avec notre version LCD-S 360CL, se distinguent des UNI FAN TL présents sur le modèle LCD-S 360TL principalement par leur éclairage.
Sur les UNI FAN CL, le rétroéclairage est réparti à deux endroits : au niveau des pales et sur la bordure du cadre, via un fin liseré translucide.
Les UNI FAN TL, eux, ne proposent aucun éclairage des pales. En revanche, l’éclairage présent sur le pourtour du cadre est plus élaboré, avec un effet miroir à l’infini. Cet effet n’est toutefois pas repris au centre des pales, contrairement à la version vendue séparément de ce ventilateur.

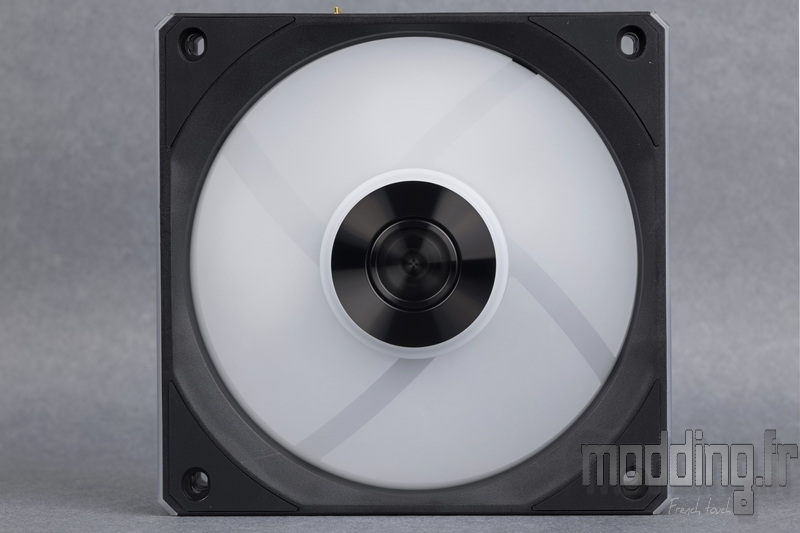

Proposé en cadre noir ou blanc selon le coloris de l’AIO, le ventilateur adopte une forme assez classique, même s’il n’est pas parfaitement carré : il mesure 120 mm (de droite à gauche sur la photo) sur 124 mm (de haut en bas sur la photo).

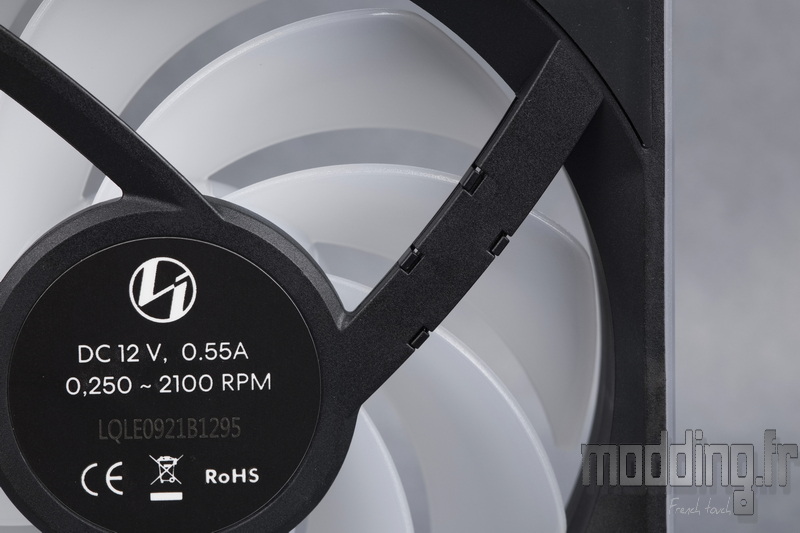

Au dos du cadre, une pastille centrale affiche le logo de la marque, les caractéristiques électriques du ventilateur ainsi que sa vitesse de rotation maximale, annoncée à 2100 tr/min.

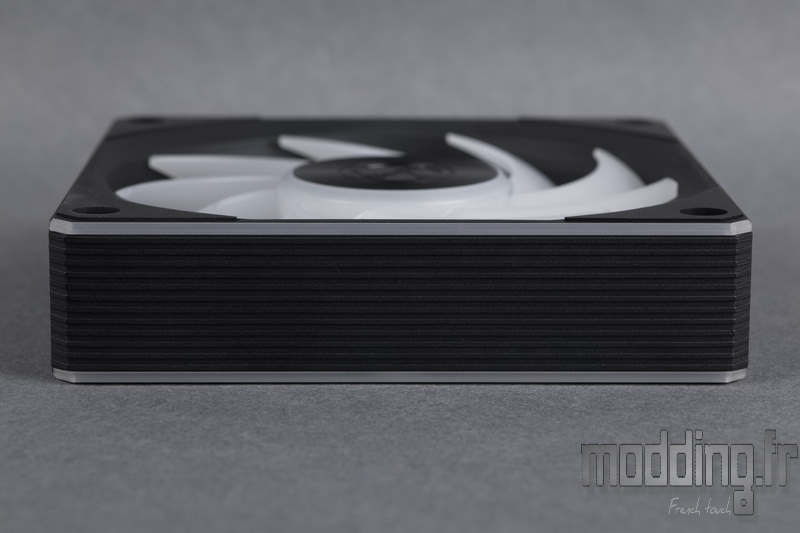

L’épaisseur n’est pas la valeur classique de 25 mm : elle est augmentée de 3 mm pour atteindre 28 mm.
On comprend mieux pourquoi Lian Li a revu l’épaisseur de son radiateur par rapport à la première génération d’HydroShift, passant de 27 mm à 24 mm pour compenser cette augmentation.
Les bords visibles des ventilateurs une fois chaînés présentent un design plus travaillé que les côtés dédiés au contact.

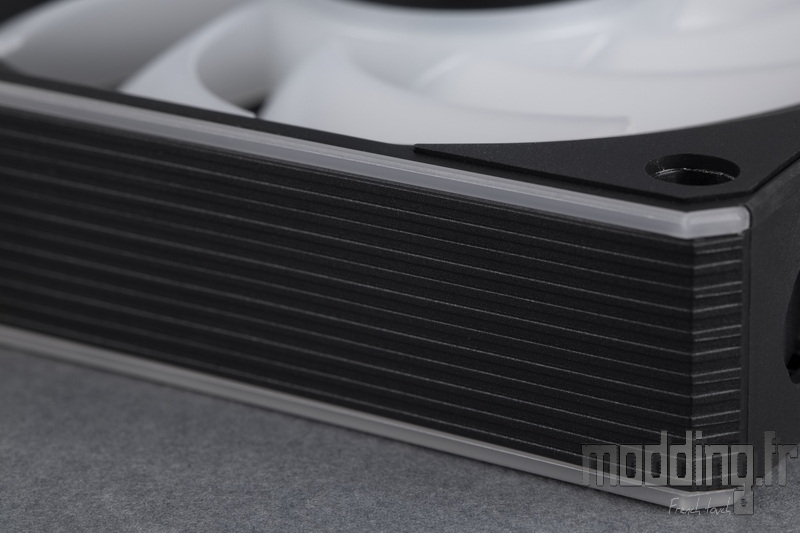

Un léger relief, sous forme de fines rainures, parcourt la bordure du cadre, accompagné d’un liseré translucide positionné sur chaque arête. Ce liseré diffuse le rétroéclairage intégré au cadre du ventilateur, offrant un rendu lumineux plus élégant et homogène.

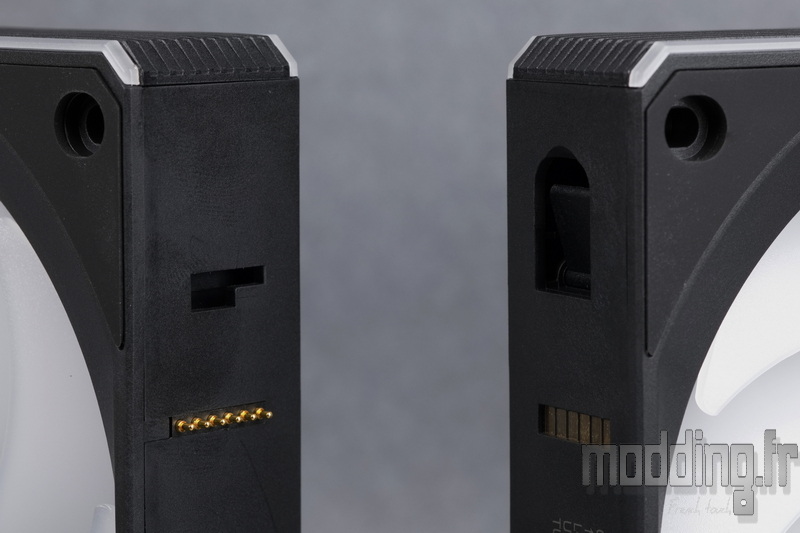

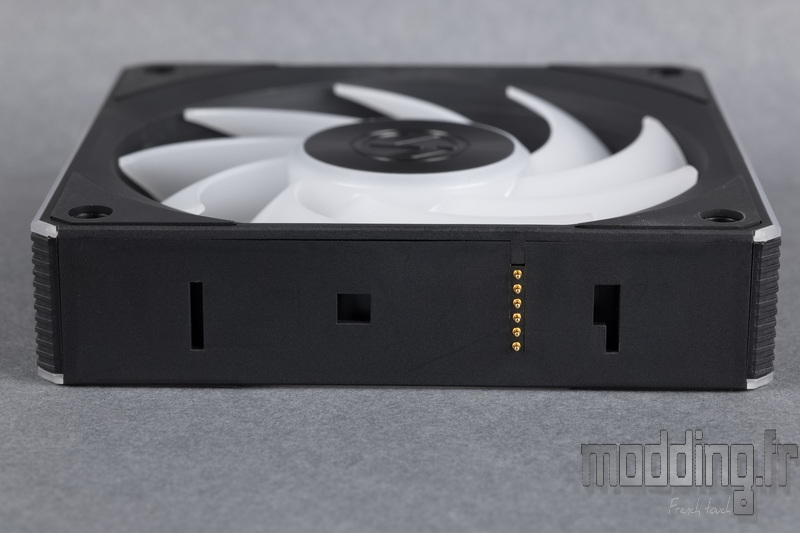

L’un des bords de contact intègre la connectique mâle, composée de six petits plots rétractables.
De part et d’autre, on retrouve également des orifices qui participent au système de fixation permettant de solidariser les ventilateurs entre eux.

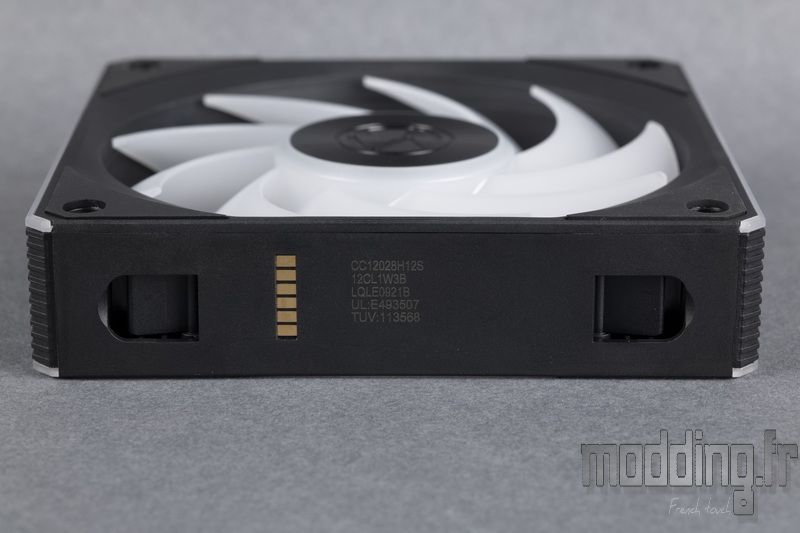

Le bord opposé intègre la connectique femelle, composée de six petites surfaces de contact.

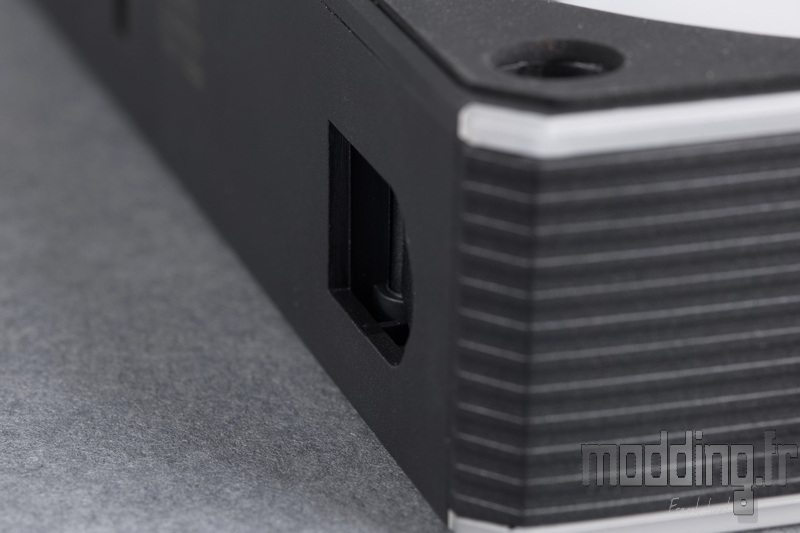

De part et d’autre, on retrouve deux larges orifices destinés à compléter le système d’assemblage entre les ventilateurs.
Le système de fixation utilisé pour le chaînage des ventilateurs est spécifique à ce modèle et diffère de celui des UNI FAN TL.
Ce mécanisme est escamotable, ce qui permet au ventilateur placé en bout de chaîne de dissimuler le taquet et d’obtenir une finition plus propre.

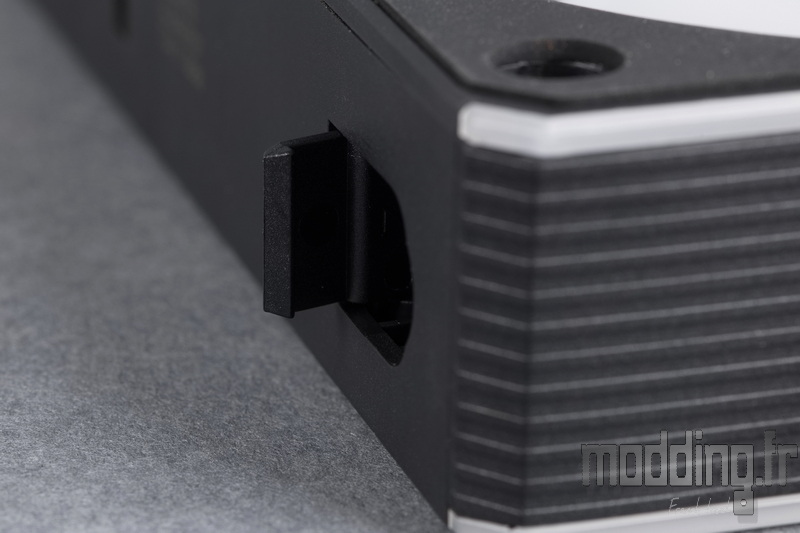

Avec le bout du doigt, on vient déployer le taquet, lequel pivote à 90° par rapport au bord du cadre.
Ce taquet prend la forme d’une petite lame dont l’extrémité, plus épaisse, assure le verrouillage une fois le ventilateur chaîné.

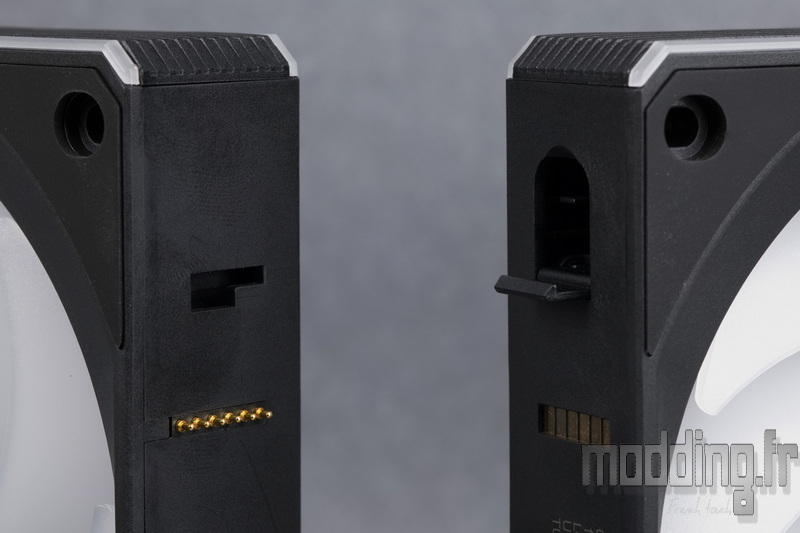

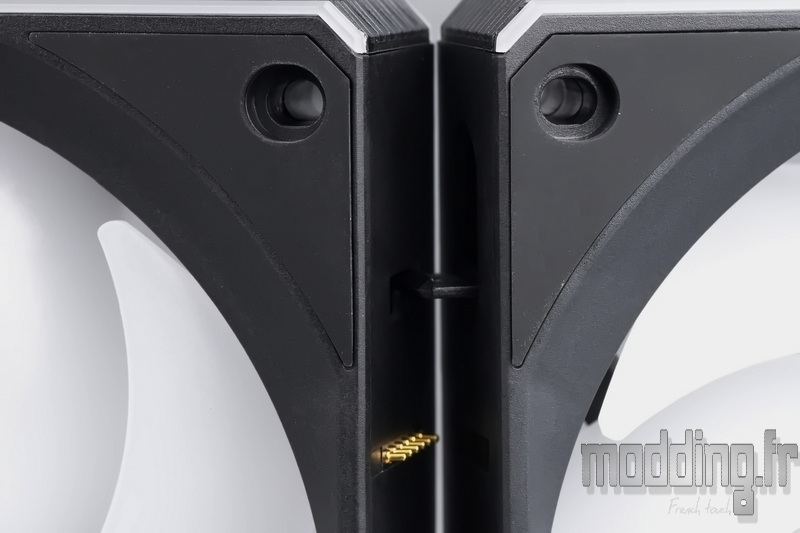

On positionne les deux ventilateurs de manière à aligner le bord doté de la connectique mâle (à gauche sur la photo) avec le bord équipé de la connectique femelle du second ventilateur.
On déploie ensuite les taquets supérieur et inférieur. Ceux-ci viennent s’aligner avec les fentes prévues sur le second ventilateur afin d’assurer leur verrouillage.
Pas de système magnétique comme chez Corsair. Ici, la fixation s’effectue par pression : la lame vient s’insérer dans son logement sur le second ventilateur, et son extrémité plus épaisse assure le maintien et l’assemblage final.
Autant dire que la fixation est solide, au point qu’il faut forcer pour désolidariser les deux ventilateurs.
On comprend mieux pourquoi Lian Li livre l’HydroShift II LCD-S 360CL avec ses ventilateurs déjà préinstallés, et pourquoi il est déconseillé de démonter l’ensemble.
Un câble relie la chaîne de ventilateurs au connecteur du PCB responsable de l’alimentation de l’AIO, comme nous le détaillerons dans la rubrique suivante.
Un câble relie la chaîne de ventilateurs au connecteur du PCB responsable de l’alimentation de l’AIO, comme nous le verrons dans la rubrique suivante.

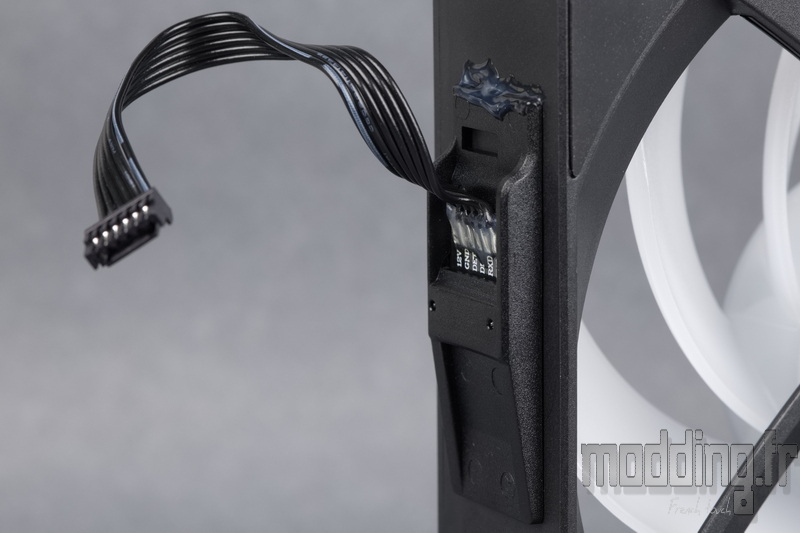

Ce câble est raccordé au ventilateur situé en bout de chaîne via un petit module doté d’un plot qui s’insère dans l’orifice carré présent sur la bordure du cadre équipé de la connectique mâle.
On remarque d’ailleurs que Lian Li scelle la fixation de ce module avec une pointe de colle, signe qu’il n’est pas destiné à être retiré.

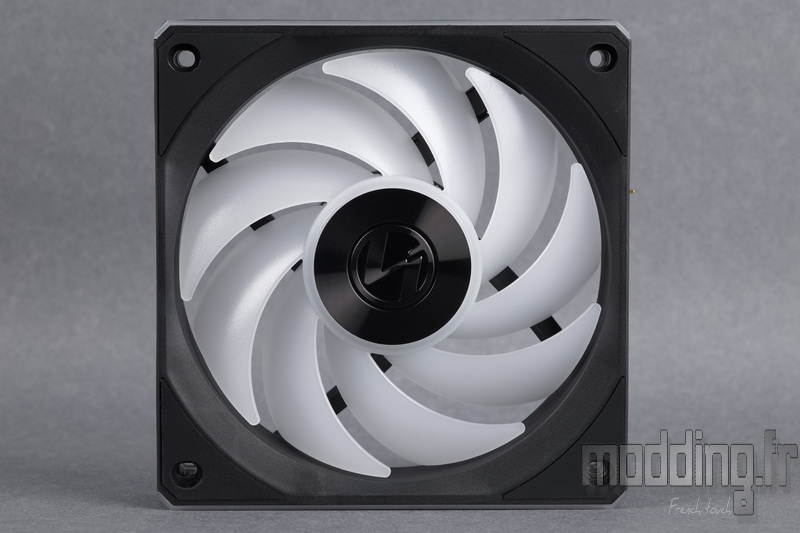

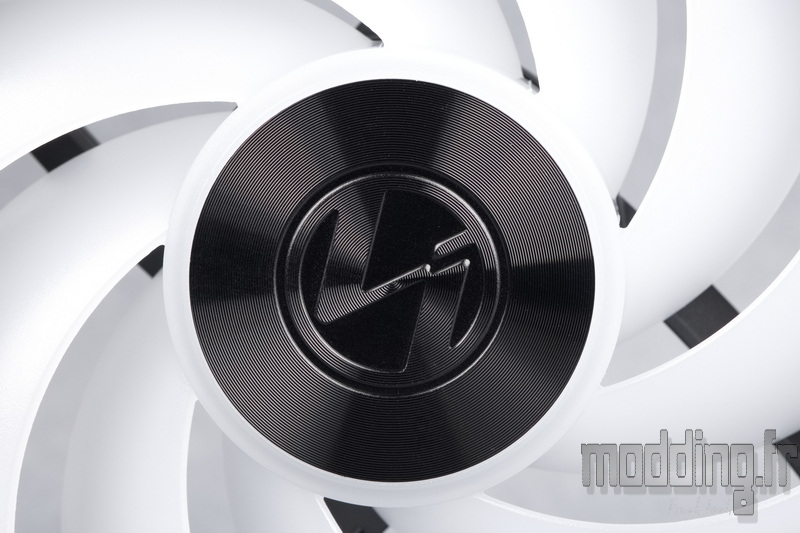

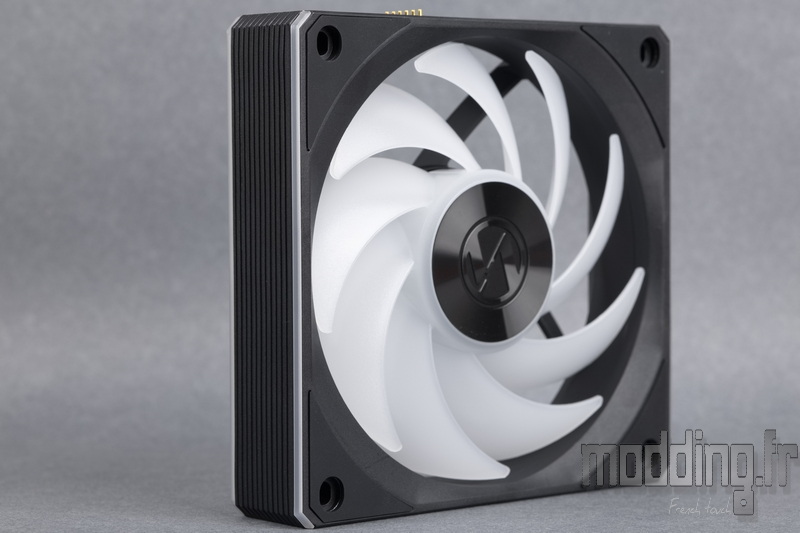

Au centre des pales, on retrouve une pastille au motif strié qui évoque le vinyle d’un 45 tours (pour les lecteurs les plus nostalgiques), avec le logo de la marque apposé en son centre.

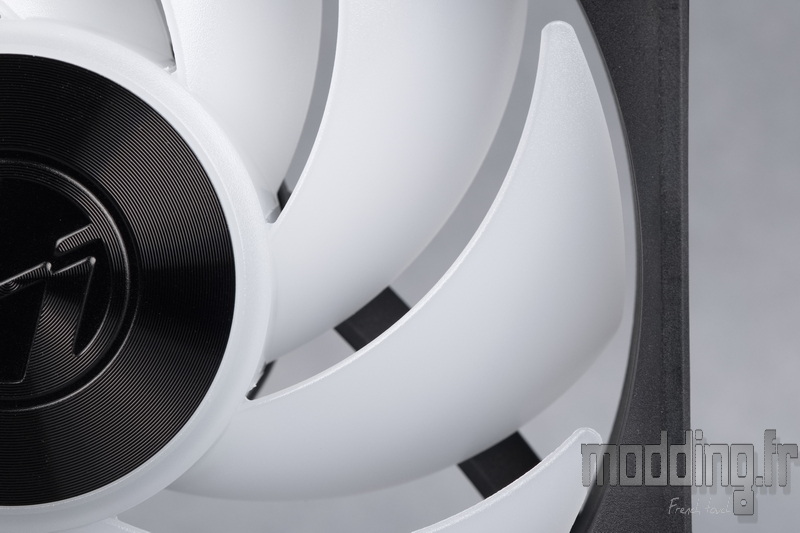

Tout comme le moyeu, les 9 pales arborent une teinte blanchâtre afin de diffuser le rétroéclairage émis par les LED ARGB disposées sur la périphérie de la platine électronique.
Fines et élancées, elles ne présentent aucun relief ni artifice destiné à améliorer le flux d’air, mais leur implantation semble clairement étudiée pour optimiser le rendement global du ventilateur.
Les coins du cadre sont équipés de larges patins en caoutchouc, présents sur les deux faces du ventilateur.

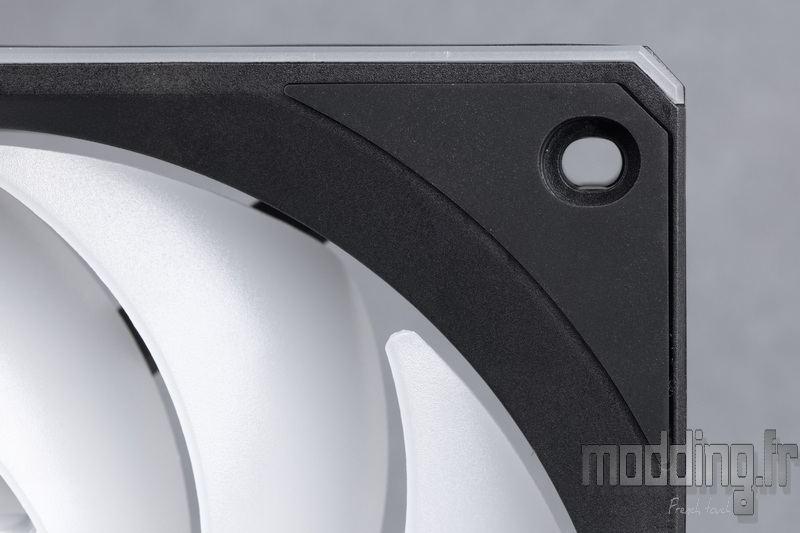

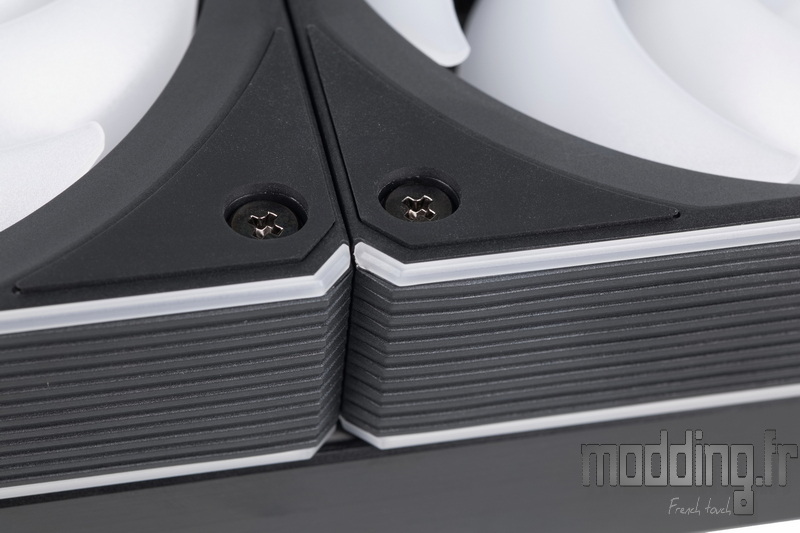

On remarque que les orifices de fixation présentent un léger retrait, permettant d’encastrer la tête des vis et d’obtenir une finition parfaite.

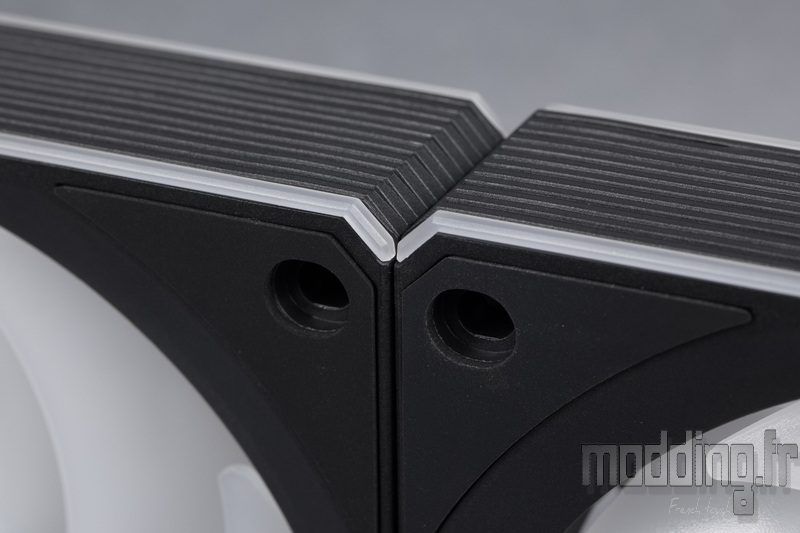

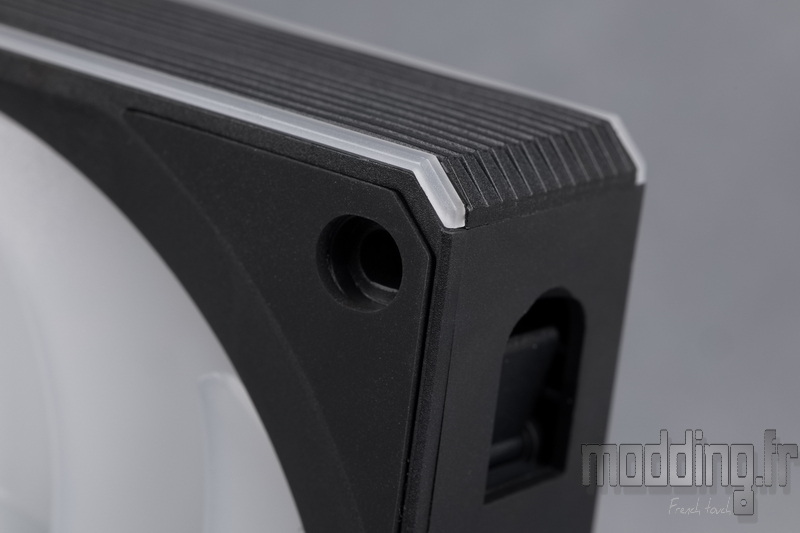

Les angles du cadre présentent un léger biseau, et l’on remarque que les liserés translucides suivent cette inclinaison.
Cela permet d’obtenir une finition homogène lorsque les ventilateurs sont chaînés, tout en assurant une continuité du rétroéclairage sur l’ensemble de la chaîne.

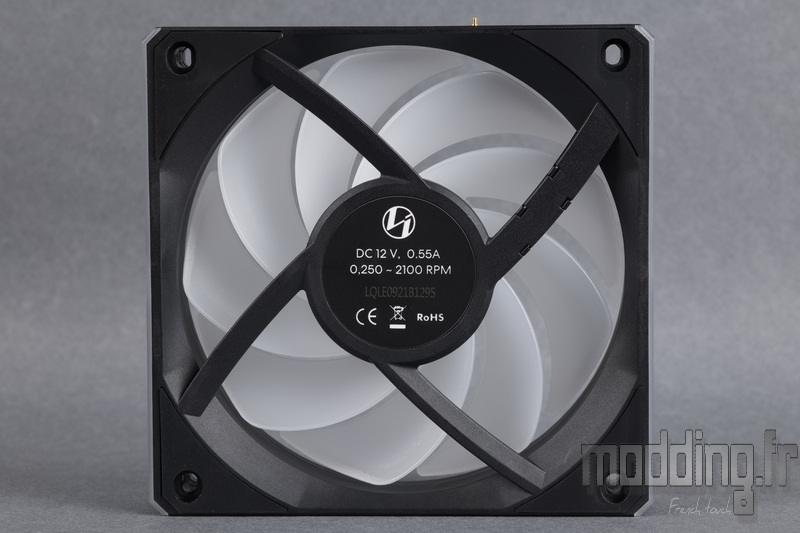

On retrouve ce même niveau de finition au dos du ventilateur, avec un soin particulier apporté au cheminement des fils provenant de la platine électronique.
Ceux-ci longent discrètement l’une des branches de liaison du cadre et restent totalement invisibles, parfaitement encastrés dans la structure.
Le ventilateur utilise un roulement de type FDB (Fluid Dynamic Bearing).
Sa vitesse de rotation varie de 200 tr/min à 2100 tr/min, offrant une large plage PWM qui permet d’ajuster la ventilation entre un fonctionnement silencieux et des performances maximales selon les besoins.
À sa vitesse maximale, le ventilateur produit un débit d’air de 72.7 CFM, équivalent à 123.5 m3/h, et une pression statique de 3 mm.H2O.
En comparaison, le ventilateur du modèle HydroShift II LCD-S 360TL (2600 tr/min) offre un débit d’air de 90.1 CFM, soit 153 m3/h, et une pression statique de 3.97 mm.H2O.
