Les caractéristiques :
Deux fines bandes bleues viennent rappeler l’identité visuelle de la marque sur le packaging.
La présentation de l’HydroShift II LCD-S 360CL met en avant plusieurs éléments clés : l’habillage travaillé du radiateur, le rétroéclairage des ventilateurs, le large écran LCD ainsi que le cheminement optimisé des tuyaux, pensés pour monter directement vers le haut du boîtier sans empiéter sur les barrettes mémoire.
Le logo Lian Li prend place dans le coin supérieur gauche, tandis que le nom du produit est discrètement apposé dans le coin inférieur droit.
Comme le reste de la gamme, l’HydroShift II LCD-S 360CL est disponible en deux coloris, noir ou blanc. Nous testons ici la version noire, clairement indiquée sur l’emballage.
Deux icônes complètent d’ailleurs la présentation et mettent en avant deux points importants : la présence de trois ventilateurs de 120 mm et une garantie de 6 ans, un bon indicateur de la confiance que la marque accorde à son produit.

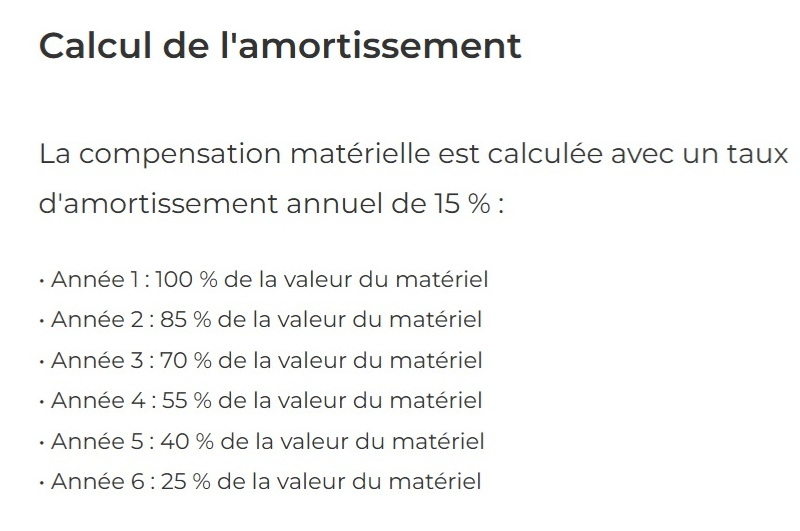

À ce sujet, le site de la marque précise que la garantie de 6 ans inclut également une indemnisation en cas de dommages matériels causés par d’éventuelles fuites, avec à l’appui un tableau détaillant l’amortissement de la compensation matérielle sur toute la durée de la garantie.
Cette assurance supplémentaire illustre clairement la confiance de Lian Li dans la qualité et la fiabilité de son AIO.
Au dos de la boîte, on retrouve la liste des spécifications techniques de l’HydroShift II LCD-S 360CL, traduite en plusieurs langues, mais étonnamment pas en français. S’y ajoutent un récapitulatif du contenu du bundle ainsi qu’une liste des sockets pris en charge par cet AIO.
Comme chez la plupart des marques, la compatibilité Intel se limite aux sockets 1700 et 1851, un choix qui cible clairement les plateformes récentes tout en laissant de côté les générations plus anciennes.
Sur l’un des côtés de l’emballage, l’HydroShift II LCD-S 360CL est mis en scène de manière à souligner le design des ventilateurs ainsi que l’écran LCD positionné au-dessus de la pompe.
Lian Li y détaille également les dimensions du produit, dont la largeur totale du radiateur qui atteint 139 mm en raison de son habillage particulier retenant les tuyaux contre sa bordure.
Cette largeur supérieure à la norme peut entraîner des contraintes de compatibilité dans certains boîtiers, voire limiter les possibilités d’installation selon la configuration.
Le côté opposé de l’emballage met en avant plusieurs caractéristiques de l’AIO à travers différentes illustrations. On y retrouve notamment les spécifications de l’écran LCD ainsi que les possibilités d’affichage offertes via le logiciel maison L-Connect 3.
On y apprend également que l’HydroShift II LCD-S 360CL est compatible avec l’environnement sans fil de Lian Li, déjà présent sur leurs ventilateurs Wireless. Toutefois, seul le modèle HydroShift II LCD-S 360TL inclut le dongle L-Wireless dans son bundle, même s’il reste disponible séparément en accessoire.
Enfin, une dernière illustration met en avant la possibilité d’ajuster la position des tuyaux sur la bordure du radiateur afin d’offrir davantage de flexibilité lors de l’installation.
Tout comme sur la première génération d’HydroShift, Lian Li fait de nouveau l’impasse sur la pompe Asetek que l’on retrouve dans le LCD GALAHAD II. La marque mise ici sur sa propre solution maison, une pompe légèrement revue pour cette seconde version, avec quelques améliorations par rapport au modèle d’origine.

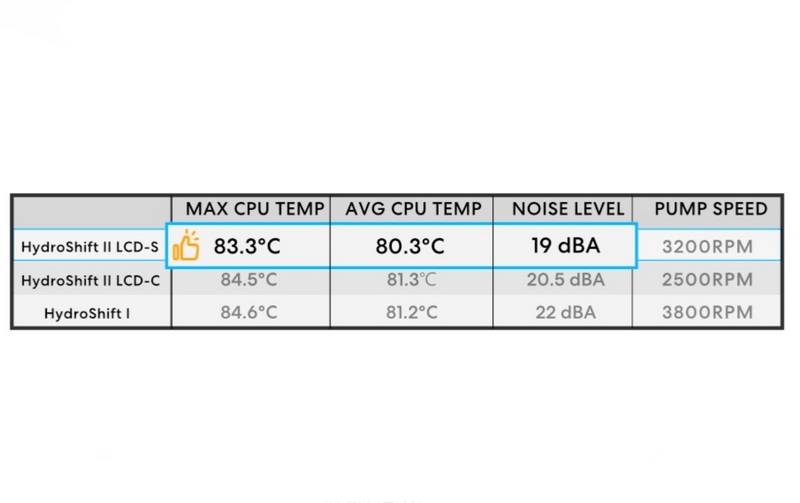

Sur son site, Lian Li met d’ailleurs à disposition un tableau comparatif illustrant les performances de refroidissement obtenues sur un CPU 14900K, permettant de visualiser concrètement le gain apporté par cette nouvelle itération.
Lian Li revoit également la protection des éléments de son nouvel AIO. Le carton thermoformé cède sa place à une épaisse mousse expansée, découpée en de nombreux compartiments afin de caler parfaitement chacun des composants de l’HydroShift II LCD-S 360CL.
Autant dire que rien ne risque de bouger durant le transport.
Le radiateur bénéficie en plus d’un soin particulier grâce à un étui en carton dédié, ajoutant une couche supplémentaire de sécurité pour prévenir tout choc ou rayure lors de la manipulation.
En plus d’une carte de remerciement pour l’achat de l’HydroShift II LCD-S 360CL, une petite plaquette inclut un QR code permettant de télécharger L-Connect 3, indispensable pour configurer ce nouvel AIO.
Un second QR code (sur le verso) donne quant à lui un accès direct au manuel d’utilisation.

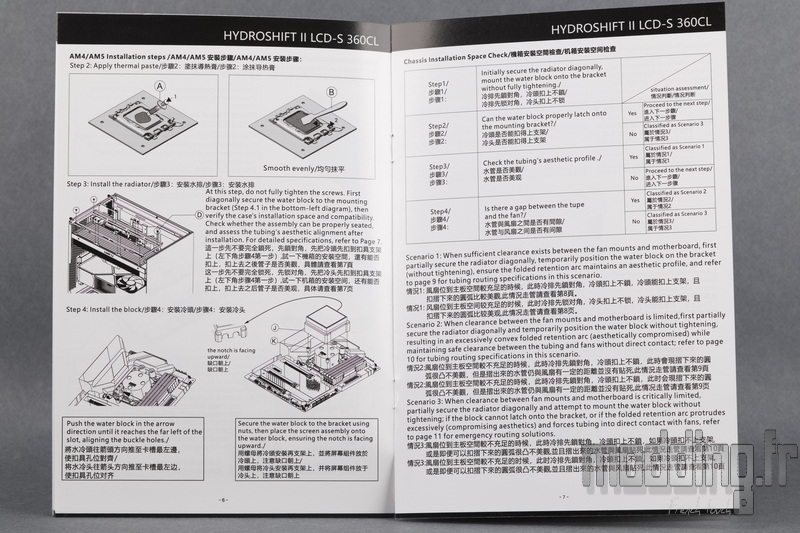

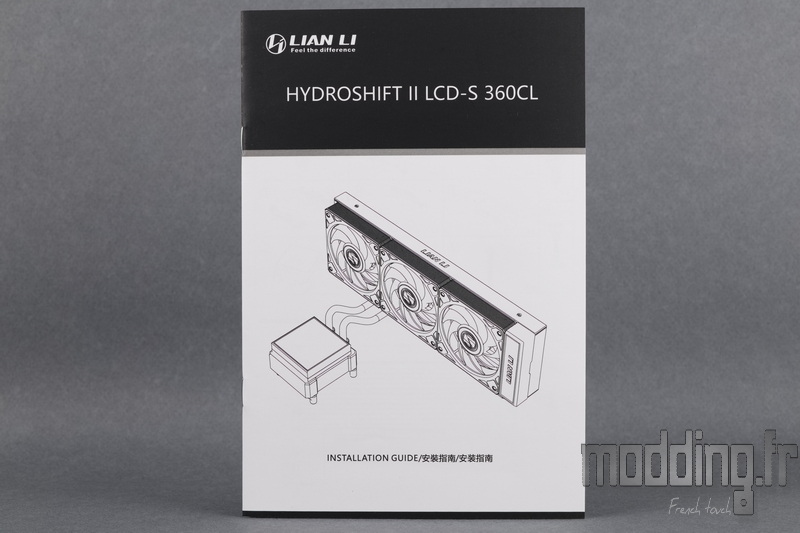

Ce manuel est également fourni sous la forme d’un livret pour ceux qui préfèrent une documentation physique.
Les schémas présents dans ce guide sont explicites, mais leur petite taille ne facilite pas toujours la lecture.
Le manuel reste toutefois très complet, notamment sur les recommandations d’installation du radiateur selon le type de boîtier dans lequel on souhaite intégrer l’HydroShift II LCD-S 360CL.
Trois scénarios sont ainsi proposés afin de faciliter le montage, chacun tenant compte du cheminement particulier des tuyaux le long de la bordure du radiateur.
Malheureusement, le texte du manuel n’est disponible qu’en anglais ou en chinois. Et il en va de même pour la version en ligne.

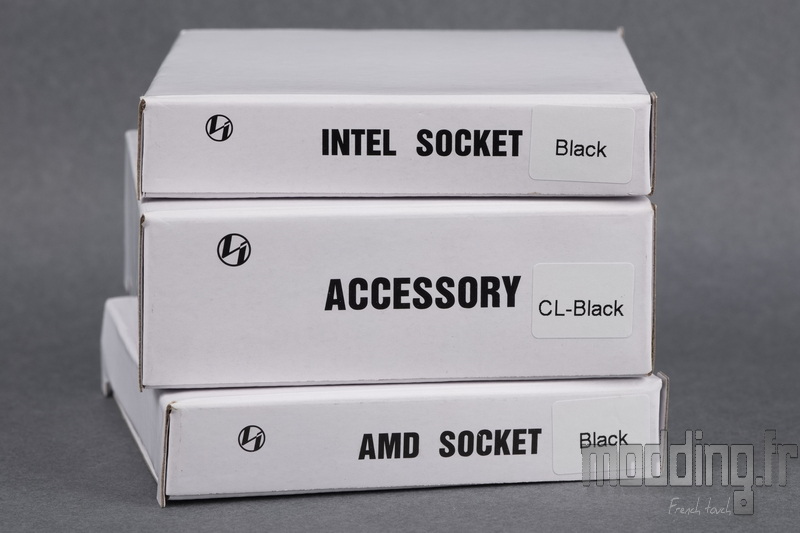

Lian Li délaisse les sachets plastiques zippés au profit de petites boîtes en carton regroupant les différentes pièces nécessaires à l’installation de l’AIO.

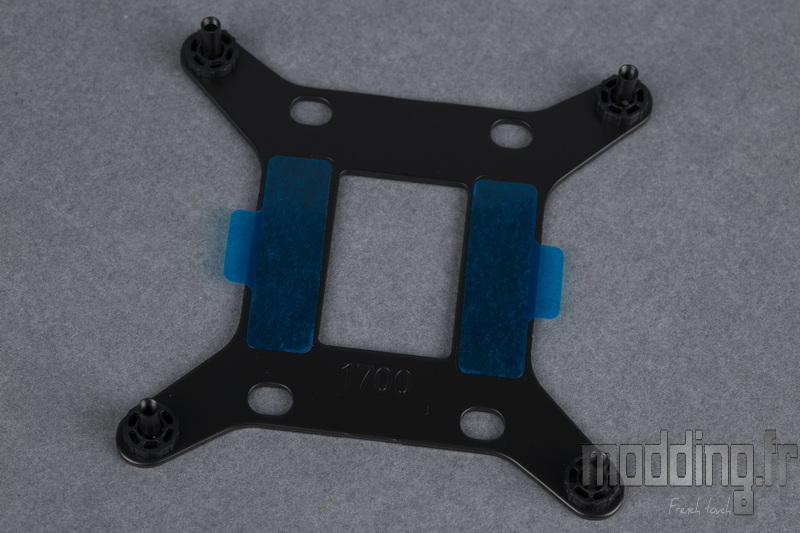

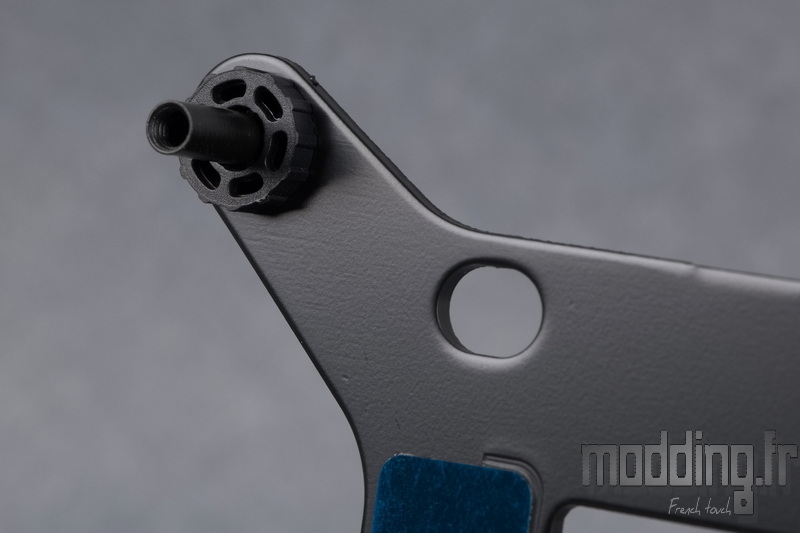

Dans la boîte “Intel Socket”, on retrouve la backplate en acier.
Les bandes bleues visibles ne sont que les protections des bandes adhésives, conçues pour faciliter le maintien de la backplate à l’arrière de la carte mère lors de l’installation.
Cette backplate diffère de celle utilisée sur la première génération d’HydroShift.

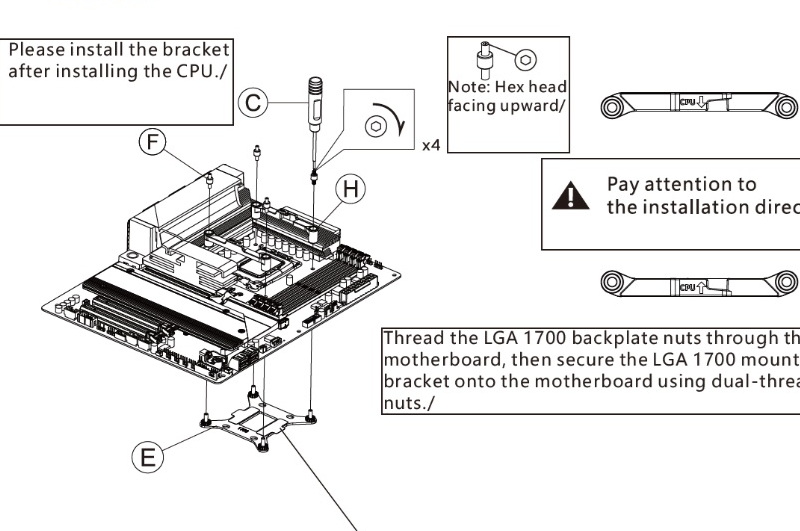

Les tiges filetées laissent désormais place à des tiges taraudées, signe que Lian Li a revu son système de fixation de la pompe sur le processeur.

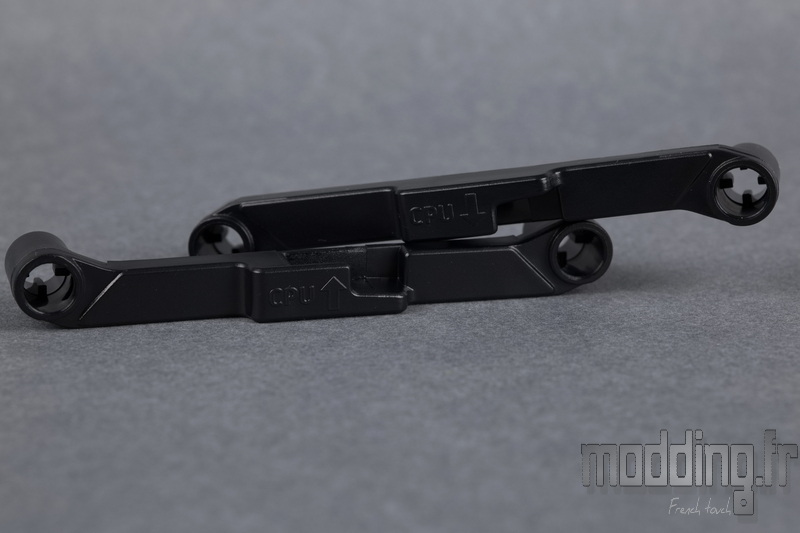

Les entretoises sont également remplacées par des platines de fixation en plastique.
On remarque au centre de ces supports une encoche moulée directement dans la structure, accompagnée de la mention “CPU” et d’une flèche d’orientation.
Avec ces nouveaux supports, Lian Li améliore clairement le système de fixation : ils permettent de maintenir plus facilement la pompe en place sur le processeur, avant même de venir serrer les écrous de fixation.

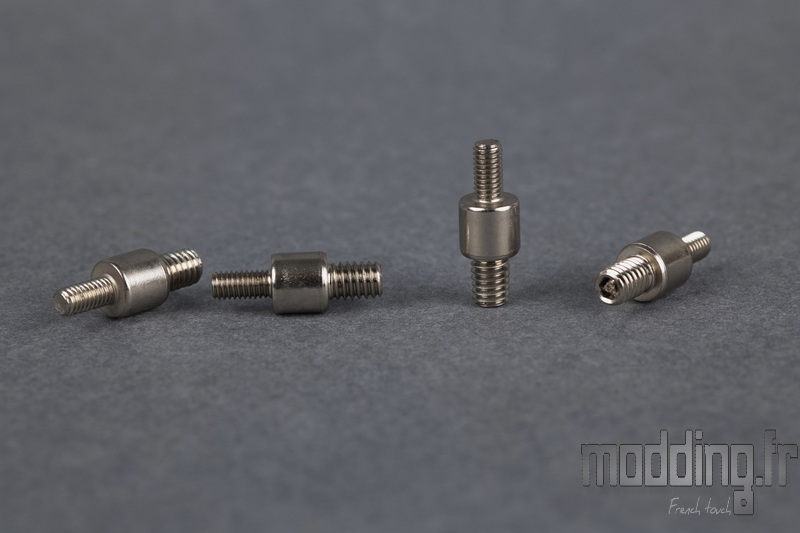

La marque fournit quatre pièces métalliques permettant de fixer les supports aux écrous de la backplate.
Chaque pièce dispose d’une tige filetée à son extrémité, et l’on note au passage que le pas de vis diffère selon le côté.
Le filetage le plus fin est destiné à s’insérer dans la tige taraudée de la backplate.
Comme le centre de cette pièce est lisse et vient se loger dans la structure plastique du support, Lian Li a eu la bonne idée d’ajouter une empreinte hexagonale sur l’extrémité de la tige filetée opposée.

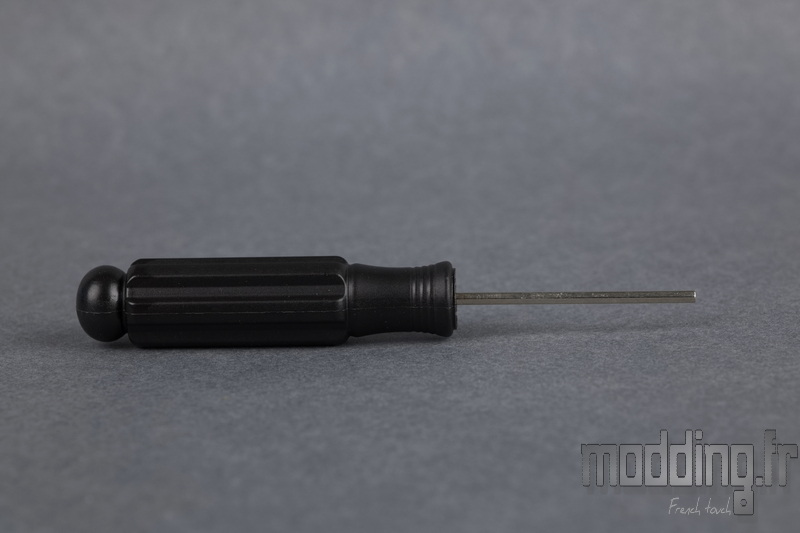

La marque fournit d’ailleurs le tournevis adapté pour visser correctement ces “pseudo-vis” sans difficulté.

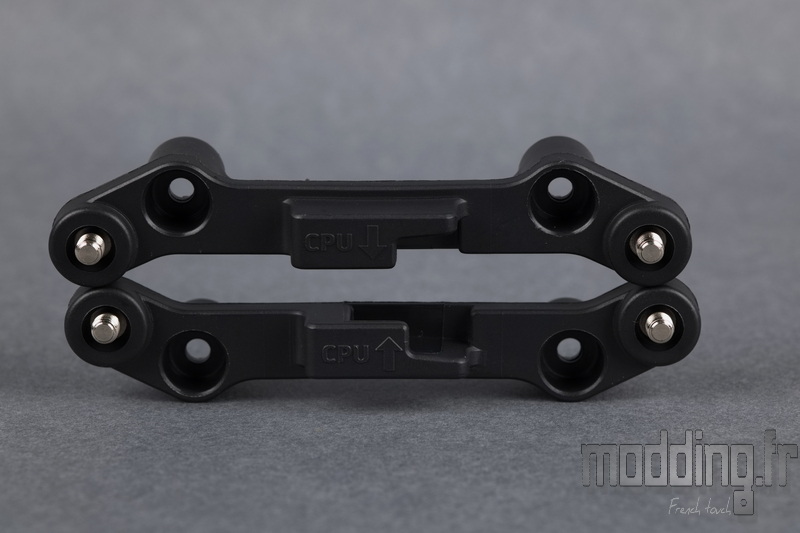

Dans la boite “AMD Socket”, Lian Li fournit également un second jeu de supports en plastique dédié aux sockets AMD (AM4 et AM5).
Ceux-ci intègrent directement les tiges filetées permettant de fixer la pompe, tandis que d’autres orifices, situés plus en interne, servent à les solidariser aux points de fixation de la backplate d’origine du socket AMD.
Comme nous le verrons dans la section “Montage”, il est nécessaire de retirer au préalable les supports d’ancrage d’origine du socket.
On utilise ensuite les quatre vis fournies pour fixer ces nouveaux supports AMD sur la backplate existante.

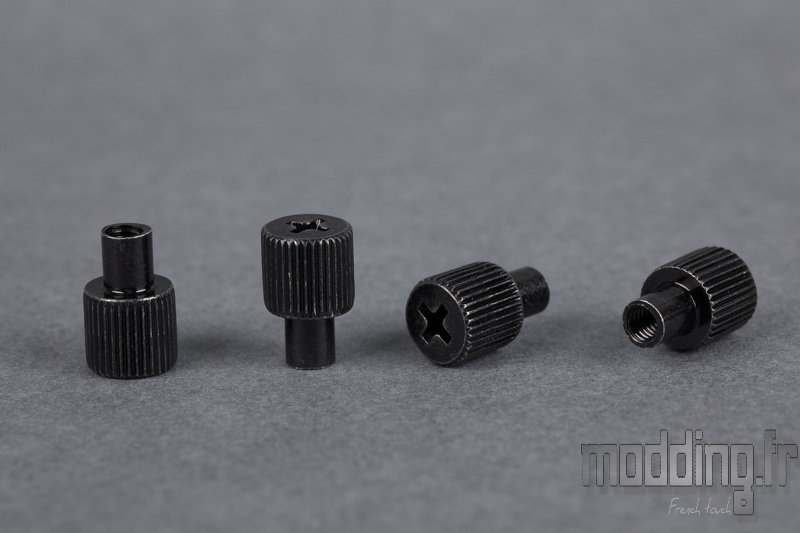

Dans la boite “Accessory”, quatre écrous, communs à l’ensemble des sockets, viennent finaliser la fixation de la pompe sur les supports.
Ils disposent d’une zone texturée facilitant le serrage à la main, et une empreinte cruciforme est présente sur le dessus pour permettre un serrage final au tournevis si nécessaire.

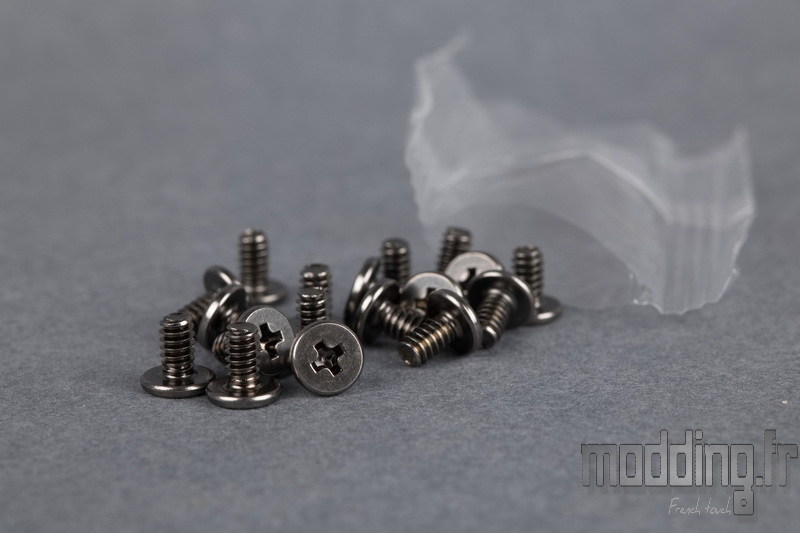

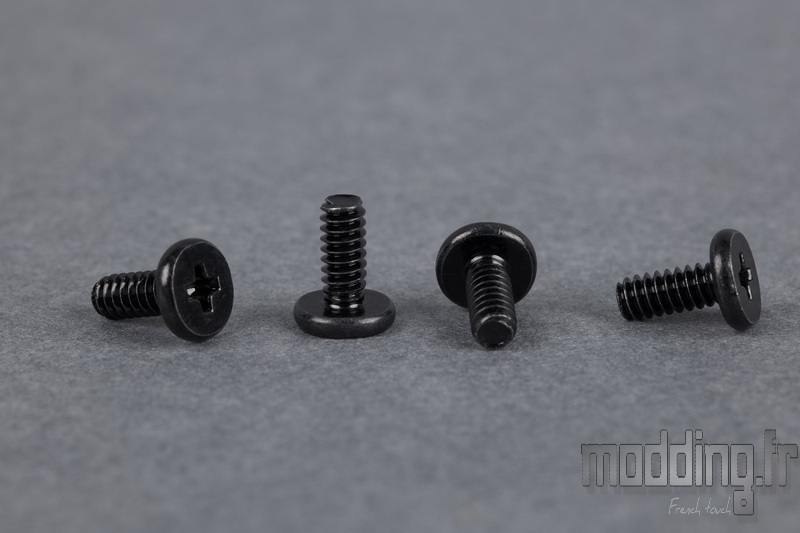

Un sachet scellé contient 12 petites vis UNC-6.32, destinées à fixer le radiateur sur l’un des emplacements du boîtier.
Les vis longues nécessaires à l’installation des ventilateurs sont déjà préinstallées sur le radiateur, tout comme les ventilateurs eux-mêmes.

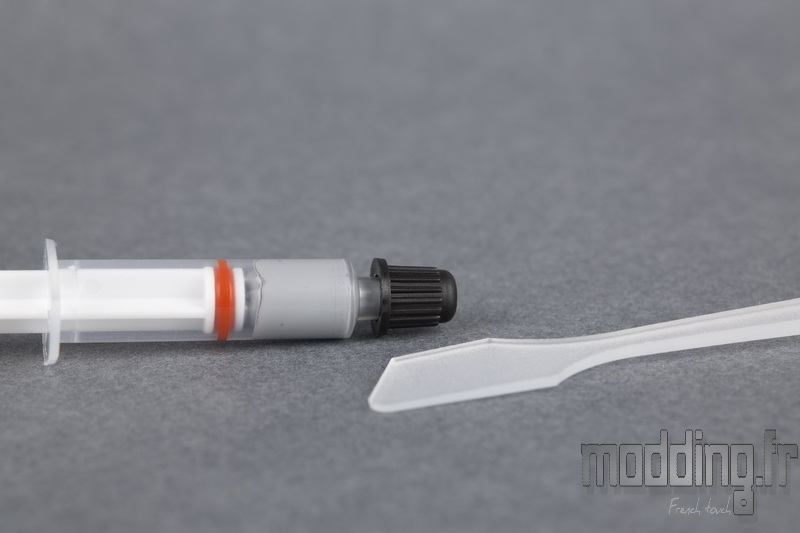

Lian Li fournit une petite seringue de pâte thermique supplémentaire ainsi qu’un outil dédié pour faciliter son étalement sur la base du waterblock.
En revanche, on ne retrouve plus le film adhésif qui se plaçait autrefois sur la base en cuivre. Ce film, perforé de plusieurs orifices hexagonaux centrés, permettait de répartir plus efficacement la pâte thermique lors de l’application.

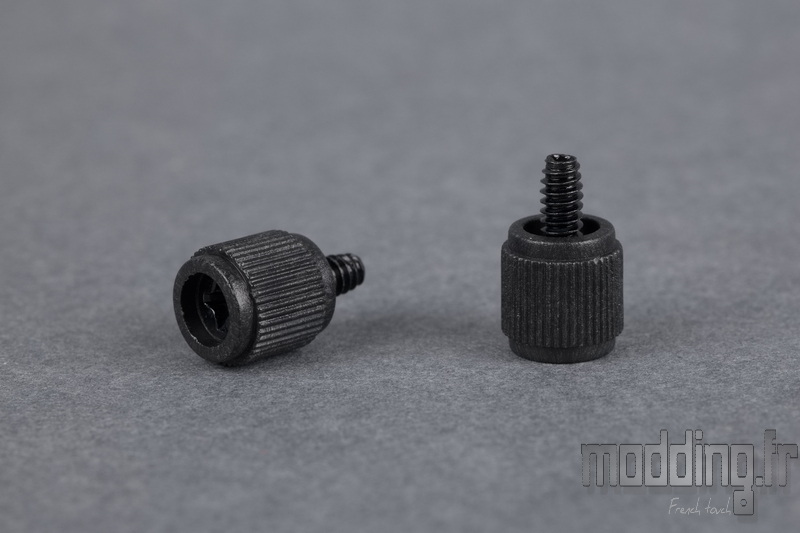

Deux vis à main sont également fournies.
Elles servent à fixer l’un des supports spécifiques chargés de maintenir les tuyaux le long de la bordure du radiateur.
Ce support dispose de points de fixation supplémentaires sur sa partie coudée à 90°, en plus de ceux situés sur la bordure du radiateur.
Ainsi, tant que les vis fixant le support au radiateur ne sont pas serrées, il est possible de le repositionner facilement à l’aide des vis à main. Cela permet d’ajuster au mieux le cheminement des tuyaux, notamment la portion visible entre le radiateur et la pompe.

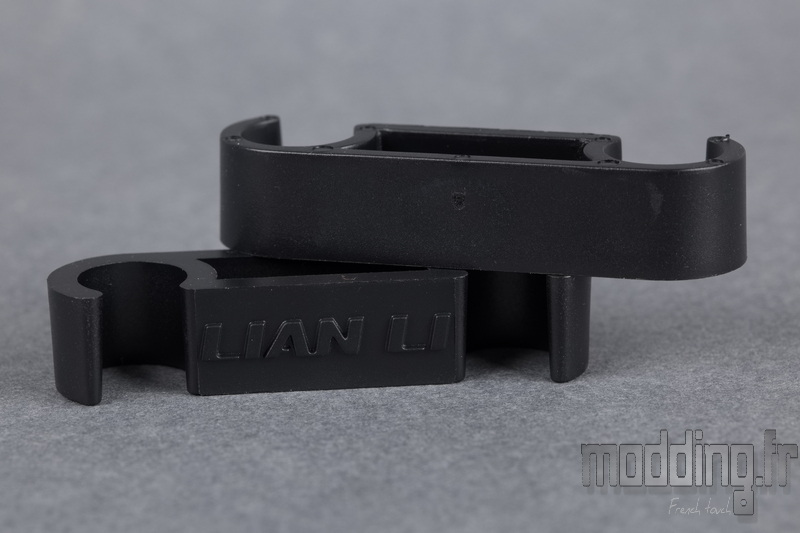

Lian Li fournit également deux accessoires destinés à regrouper les tuyaux dans la partie visible. Ils diffèrent de ceux de la première génération d’HydroShift, puisqu’ils n’intègrent plus les petits clamps qui servaient auparavant à maintenir les câbles sortant de la pompe.
Dans cette version II, les fils sont désormais dissimulés à l’intérieur de la gaine qui habille les tuyaux.
En pratique, l’installation de ces nouveaux accessoires s’avère un peu délicate : les clamps sont assez étroits et nécessitent de forcer légèrement pour y insérer les tuyaux. On craint alors d’endommager la gaine tressée, voire le câblage interne, ce qui peut rendre la manipulation moins rassurante.

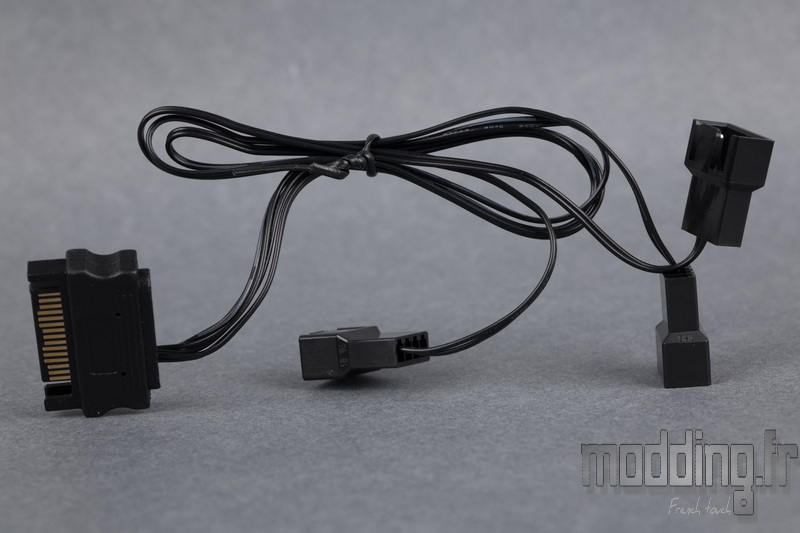

Nous terminons avec cet adaptateur équipé d’une prise d’alimentation SATA et de trois connecteurs 4-pins mâles.
Il constitue une alternative de branchement au câble d’alimentation PWM de l’AIO, qui, lui, dispose de deux prises 4-pins destinées à être connectées aux ports CPU_FAN et AIO_PUMP de la carte mère.
Les spécifications :
|
Hydroshift LCD-S 360CL
|
| Waterblock |
Cuivre |
| Dimension du bloc d’eau |
91 x 99 x 62 mm |
| Vitesse de la pompe |
1600 – 3200 tr/min (+/- 10 %) |
| Radiateur |
Aluminium |
| Dimensions radiateur |
40 x 122 x 24 mm |
| Largeur radiateur avec supports tuyaux |
139 mm |
| Longueur tuyaux |
450 et 470 mm |
| Compatibilité |
Intel LGA 1700 / 1851
AMD AM4, AM5 |
| Garantie |
6 ans |
|
Ventilateurs UNI FAN CL
|
| Dimensions |
124 x 120 x 28 mm |
| Vitesse de rotation |
200 – 2100 tr/min |
| Débit d’air maximal |
123.5 m3/h (72.7 CFM) |
| Pression statique maximale |
3 mmH2O |
| Connectique |
Chainable par contact et câble propriétaire |
| Type de roulement |
Fluid Dynamic Bearing |
|
Ecran
|
| Taille |
3.4’’ |
| Orientation |
Affichage carré |
| Résolution |
480 x 480 |
| Technologie LCD |
IPS |
| Luminosité |
500 nits |
