Le All in One :
Nous venons d’examiner la ventilation quelque peu inhabituelle du THICC Q60, mais HYTE ne s’arrête pas là en ce qui concerne le “respect des normes”, cela continue avec le radiateur.
Le radiateur mesure 120 mm de large sur 274 mm de long. Avec le bloc qui lui est associé, la longueur totale atteint 288 mm.
Le radiateur est entièrement constitué d’aluminium

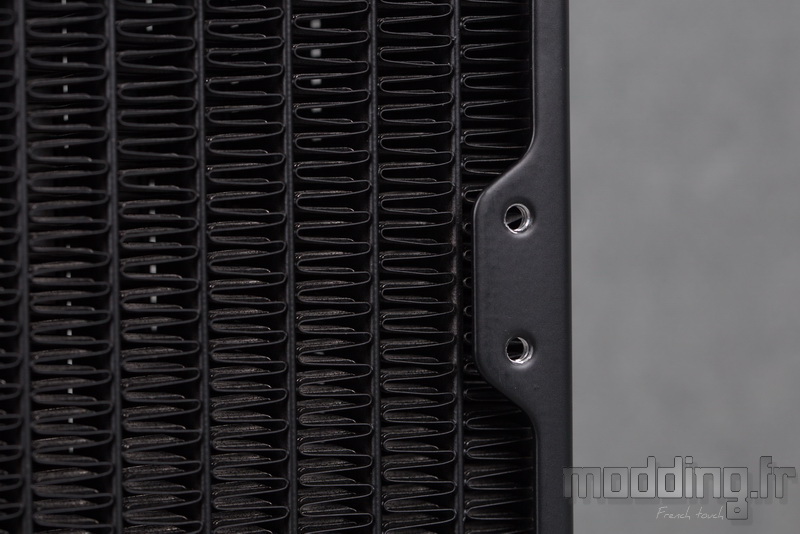

Les points de fixations sont taraudés d’un pas de vis de type UNC-6.32.
Ils sont positionnés de manière à correspondre aux ailettes et non aux tubes, ce qui évite de percer le radiateur avec des vis trop longues ou un serrage excessif.
Jusque-là, le radiateur est similaire à celui des autres AIO.

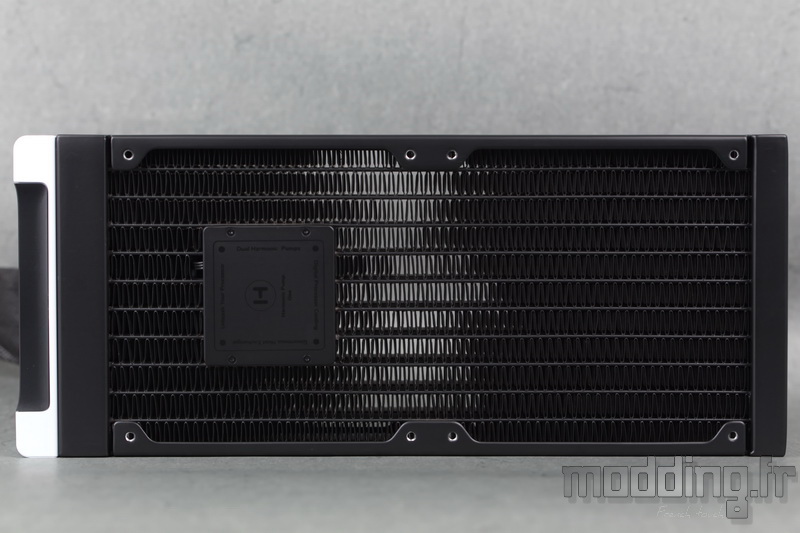

Sa première particularité est d’intégrer la pompe au sein de ce radiateur, un dispositif que l’on retrouve également sur le MAG CoreLiquid RH de MSI.
La vitesse de la pompe peut varier de 2000 tr/min à 4500 tr/min.
Cette conception permet à la marque de ne pas avoir le câble d’alimentation au niveau du waterblock, et donc dans la zone du processeur.
En effet, HYTE optimise cet aspect du THICC Q60 en dissimulant l’ensemble de son câblage tout en les regroupant sur le bloc qui est accolé au radiateur.
HYTE précise que le diamètre de la pompe est de 24 mm et qu’elle utilise un roulement en céramique.

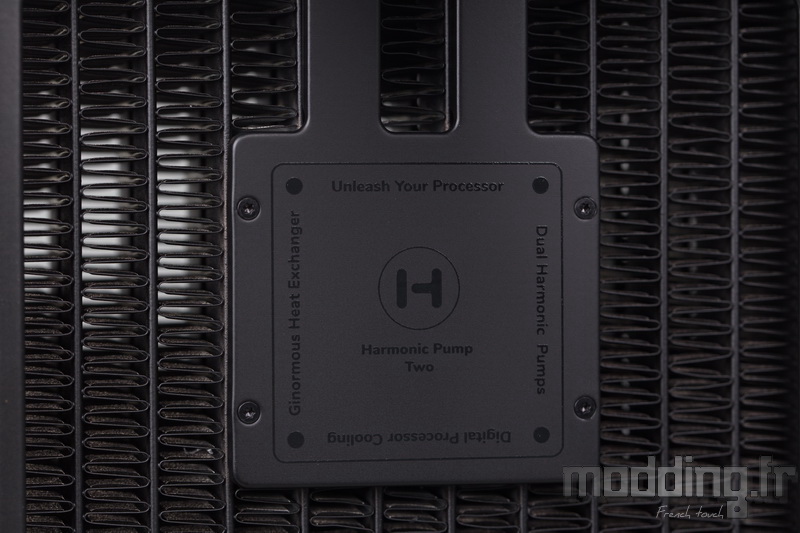

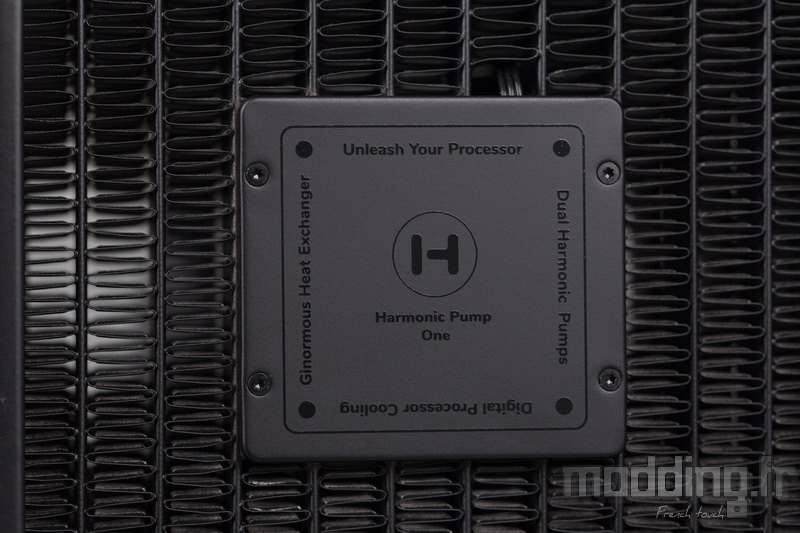

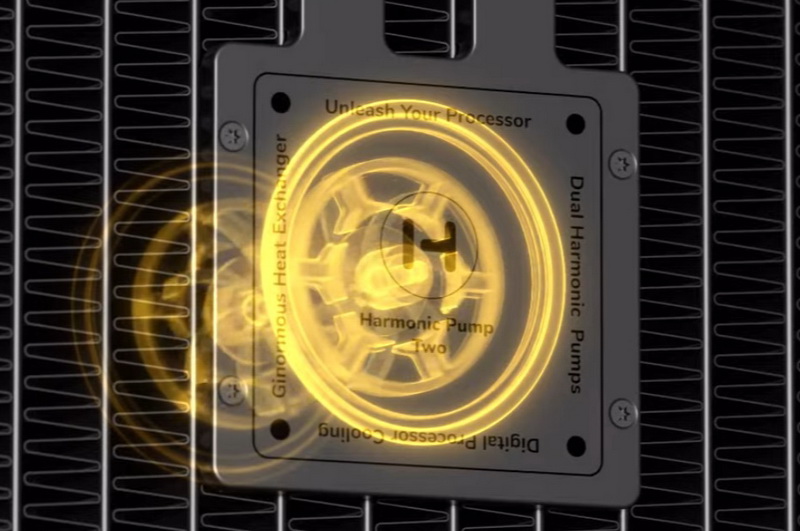

De plus, la marque mentionne la présence d’une double pompe qui fonctionne en simultané, appelée “Dual Harmonic Pumps”.
Cela a été observé dans une capture d’écran provenant d’une vidéo sur le site HYTE.
Le bloc se positionne à l’extrémité supérieure du radiateur.

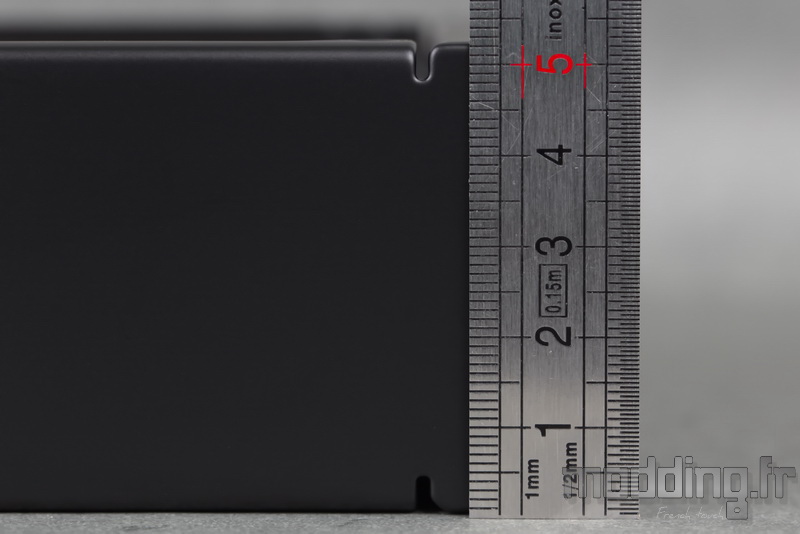

Avant de poursuivre sur ce dispositif, il est notable de souligner l’épaisseur impressionnante du radiateur !
Là où la concurrence propose une épaisseur de 27 mm, HYTE double quasiment la mise avec 52 mm.

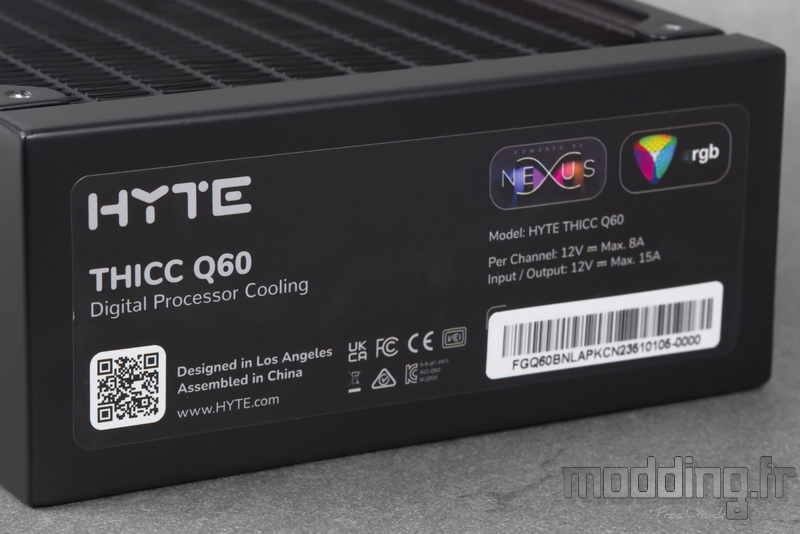

Sur l’extrémité inférieure, nous avons une large étiquette regroupant le nom de l’AIO, son numéro de série ainsi que deux icônes présentes sur le packaging.
Elles mentionnent la présence d’un éclairage ARGB ainsi que la compatibilité du THICC Q60 avec le logiciel propre à la marque : Nexus dont nous consacrons un chapitre.

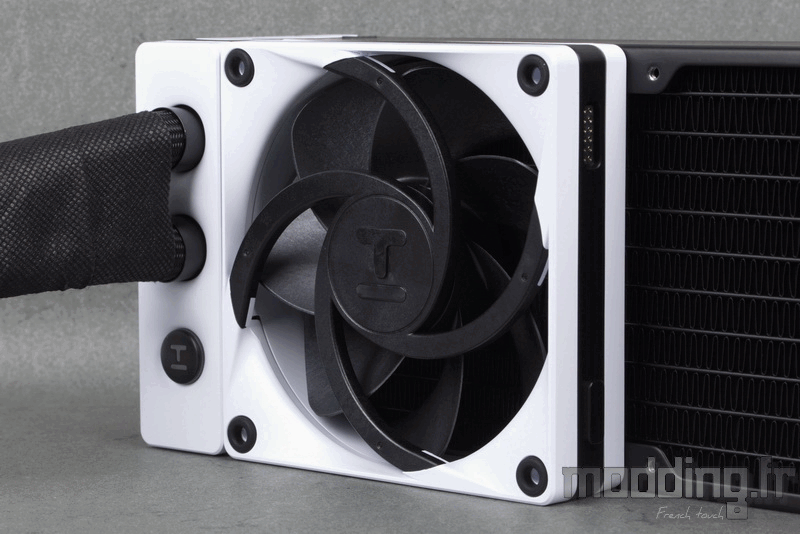

Le bloc en polycarbonate, qui est attaché au radiateur, regroupe tous les câbles du THICC Q60 et gère l’acheminement des deux tuyaux.
Son design reprend celui du cadre des ventilateurs avec un motif noir et blanc.
Il prolonge le radiateur de 14 mm (pour une longueur totale de 288 mm) et son épaisseur correspond à celle du radiateur une fois que les ventilateurs sont installés, soit 84 mm !
Autant dire que le THICC Q60 peut ne pas s’adapter à tous les boîtiers PC, malgré sa classification comme AIO 240.
Généralement, un AIO standard est composé d’un radiateur de 27 mm d’épaisseur sur lequel sont montés des ventilateurs de 25 mm, totalisant ainsi 52 mm.
Parmi les liens de téléchargement proposés sur le site de HYTE dans la description de son AIO, on trouve une liste des boîtiers compatibles avec le THICC Q60, précisant l’emplacement (en haut ou à l’avant) pouvant accueillir le radiateur.
La pompe étant présente au sein du radiateur, ses fils d’alimentation se faufilent directement vers le bloc, protégés par l’armature qui recouvre l’ensemble du corps de ladite pompe.

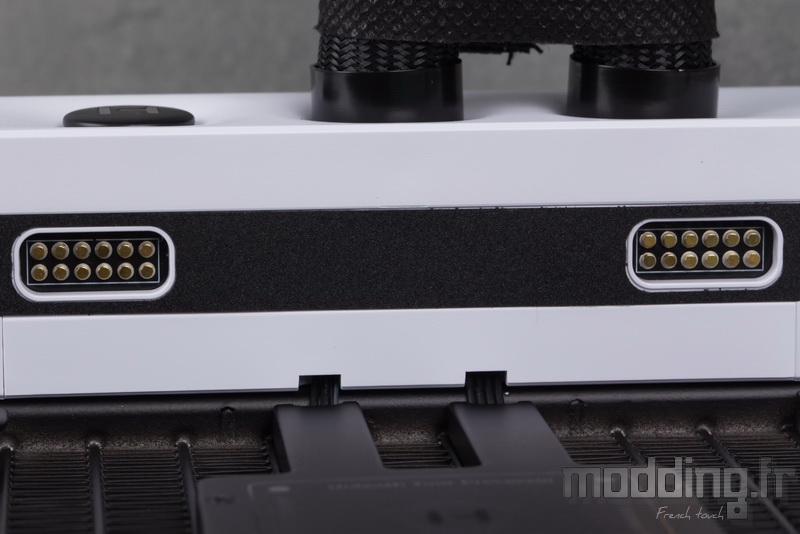

Sur le bord interne, nous trouvons deux prises de contact de type femelle spécifiques aux ventilateurs THICC FP12.
Tout comme ces ventilateurs, la structure du bloc dissimule des plots magnétiques.
Avec cet agencement, HYTE nous permet de choisir d’installer la ventilation en mode “pull” ou en mode “push”.
Dans tous les cas, les ventilateurs doivent être placés sur cette face du radiateur.
Cependant, il est possible d’ajouter deux autres ventilateurs THICC FP12 sur la face opposée pour passer en mode “push/pull”, à condition que l’espace disponible le permette (épaisseur totale : 116 mm).

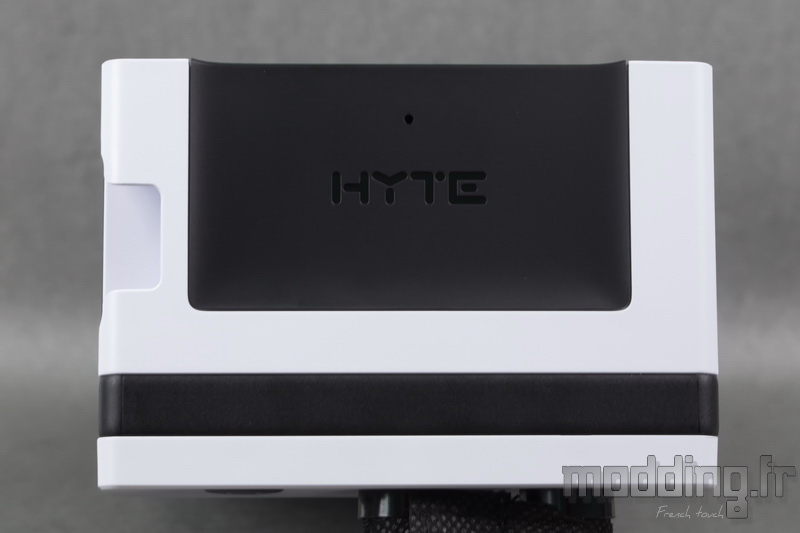

Sur la partie supérieure du bloc, nous trouvons un large insert de couleur noire estampillé du nom de la marque.

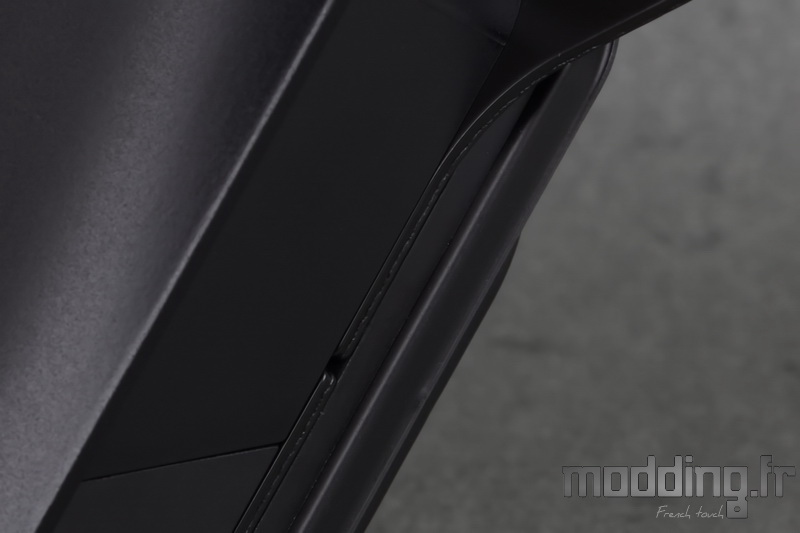

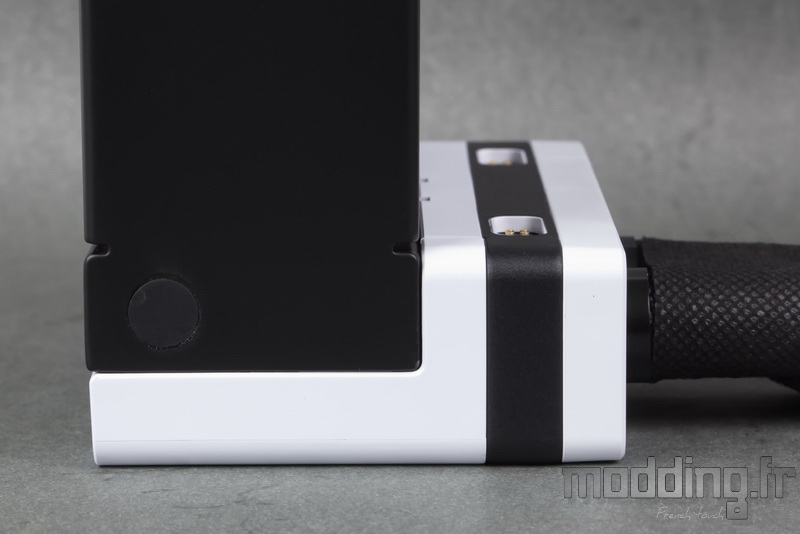

Une vue latérale nous permet d’apprécier la qualité de l’assemblage entre le bloc et le radiateur.

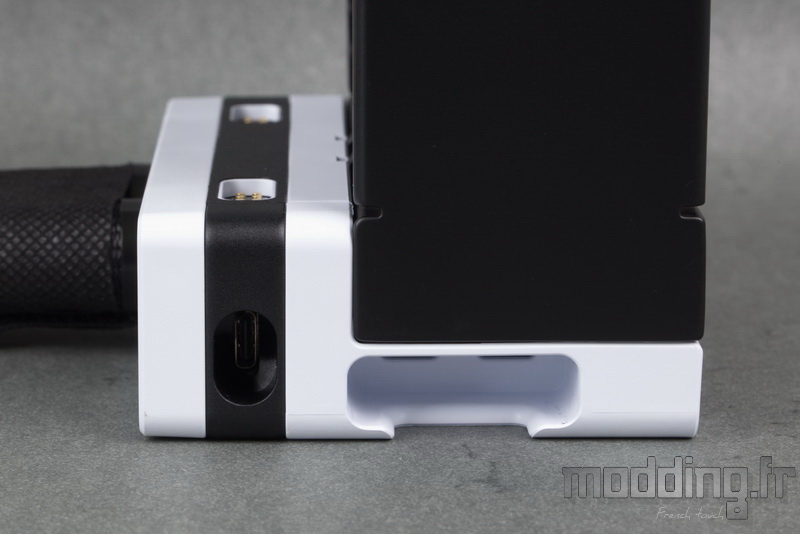

Le côté opposé révèle la présence de quelques prises.

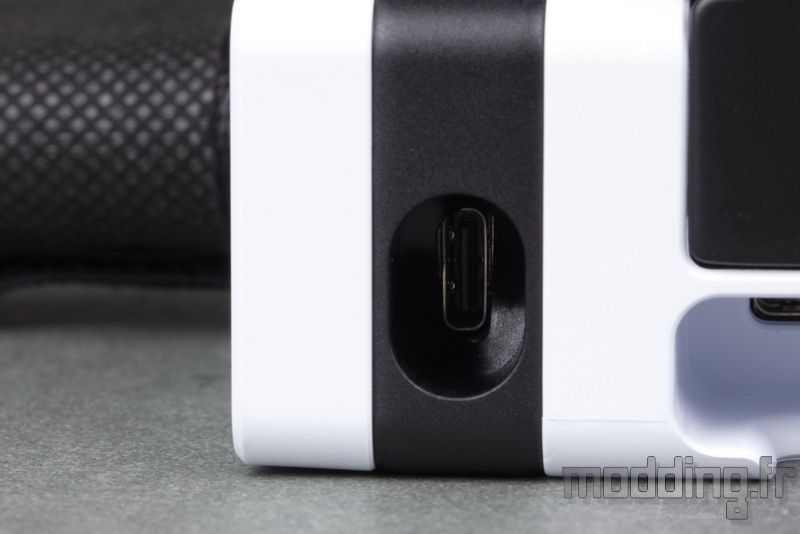

Nous avons un premier orifice qui mène à une prise USB de type C.
Elle permet de brancher un câble d’extension Nexus Link pour connecter des THICC FP12 supplémentaires ou d’autres dispositifs de la marque, comme leurs bandes de LED (LS10 qRGB Light Strips).
Ce canal unique permet de cumuler jusqu’à 18 appareils.

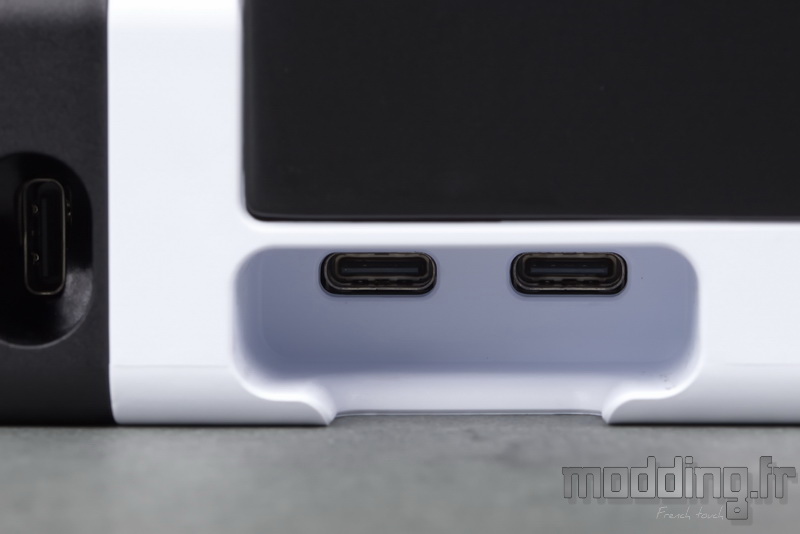

Un second orifice bien plus large mène à deux prises USB de type C.
C’est dans cette zone que l’on va connecter le “gros” câble inclus dans le bundle.
Un détrompeur est présent pour éviter toute inversion de branchement.

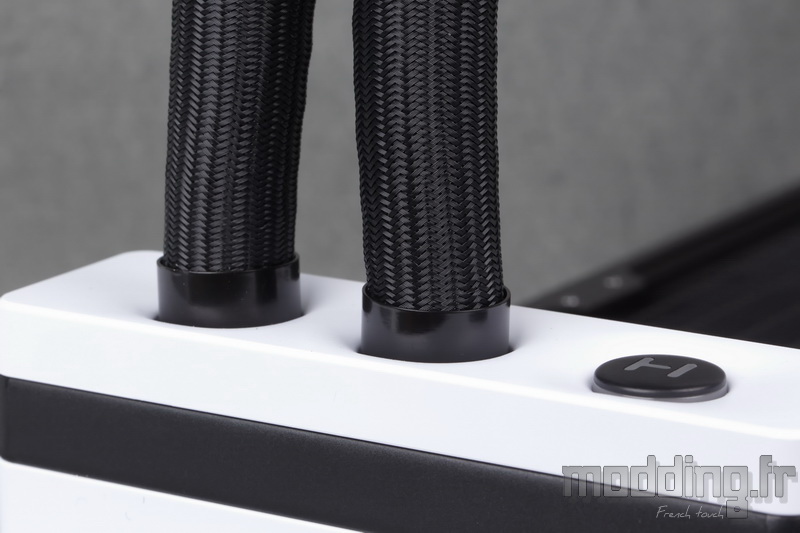

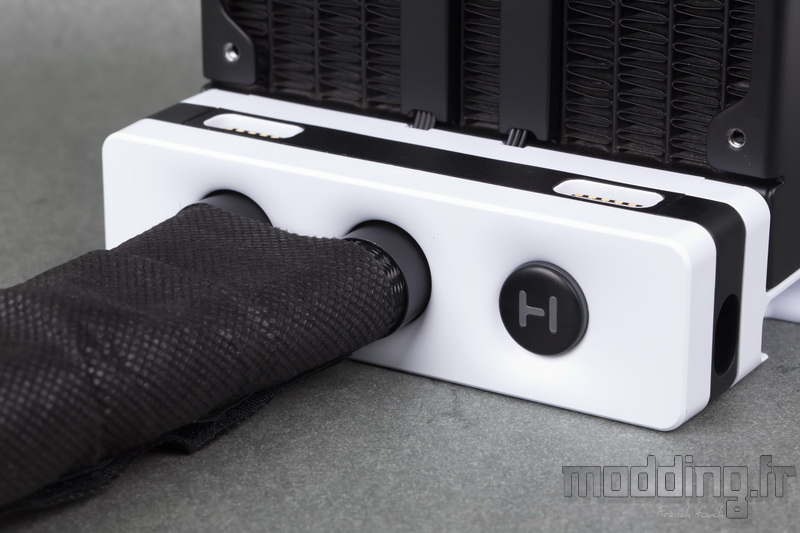

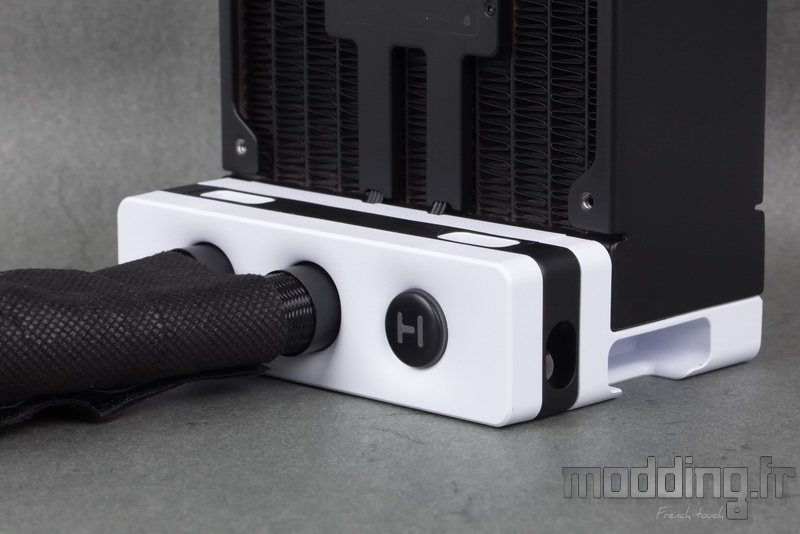

Le bloc prend en charge l’émergence des deux tuyaux.
A proximité, nous avons une pièce ronde marquée du logo HYTE qui semble correspondre à l’embout de remplissage du radiateur. Toutefois, le bouchon reste fixé au bloc.
De plus, nous pouvons remarquer la présence d’un insert translucide à sa base qui, comme le logo, permet le passage d’un rétroéclairage ARGB.

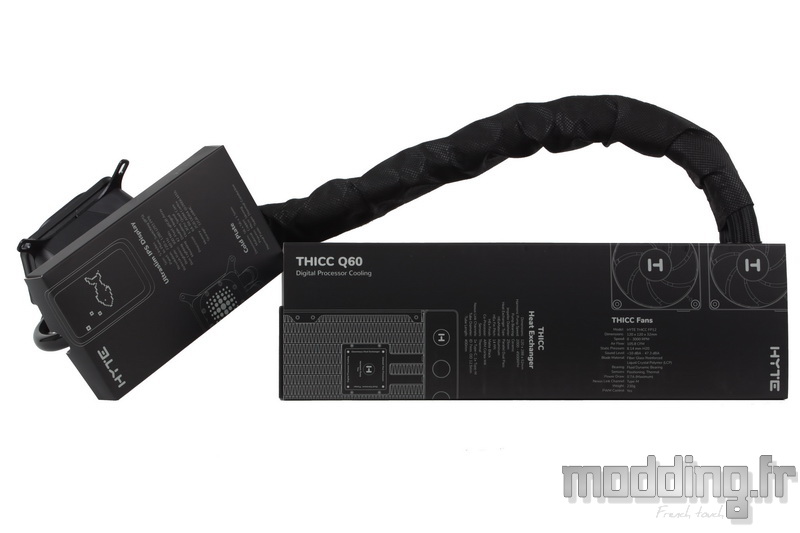

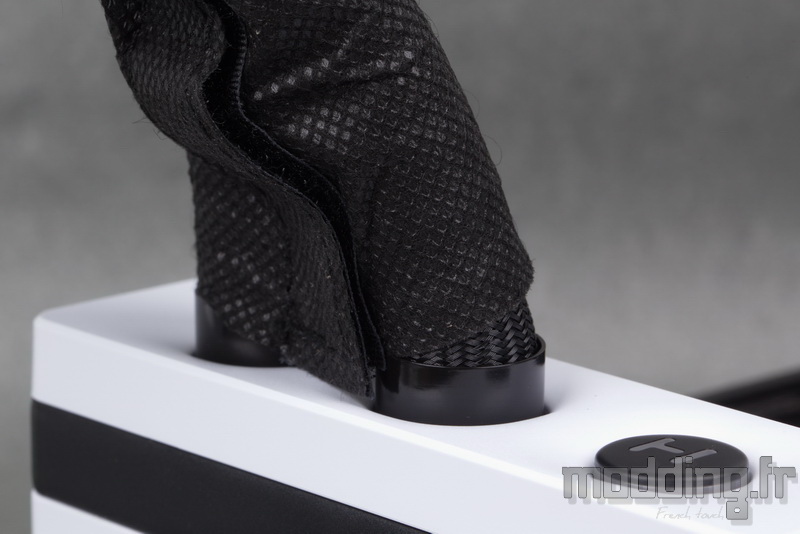

HYTE protège les deux tuyaux avec une housse en papier-tissu équipée d’une bande Velcro pour faciliter son retrait.
Dissimulés en grande partie dans le bloc, les tuyaux sont fixés à deux embouts droits qui émergent à la base du radiateur.

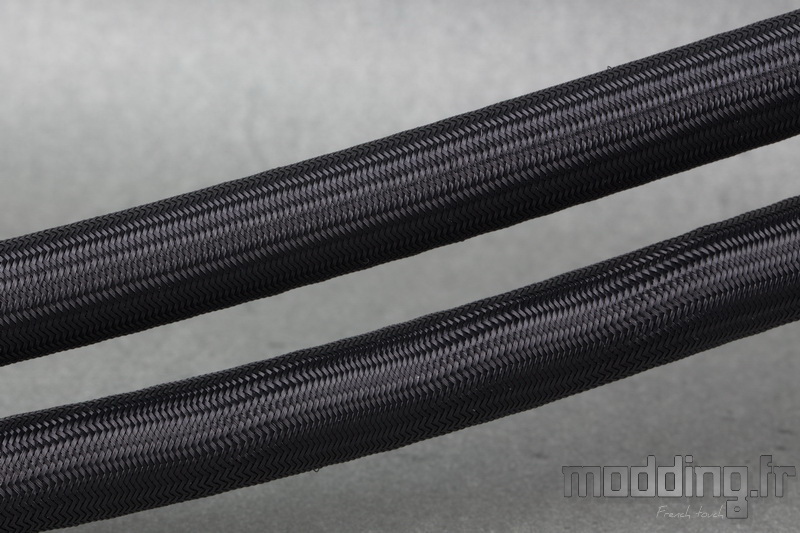

Une bague métallique assure le sertissage tout en maintenant la gaine tressée qui les recouvre.
Ils mesurent 400 mm.
HYTE utilise du caoutchouc CIIR, un matériau à base de chlorobutyle résistant aux températures et durable dans le temps, notamment face aux flexions qu’ils peuvent subir.
Les tuyaux aboutissent dans le waterblock…

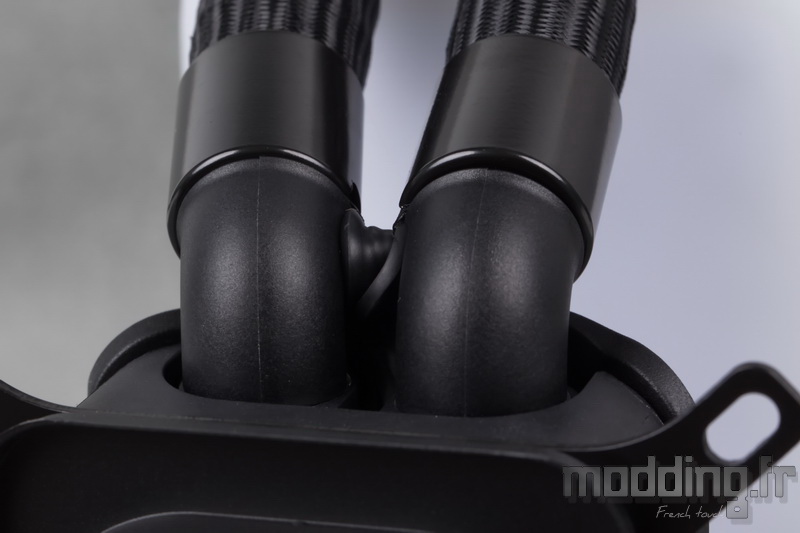

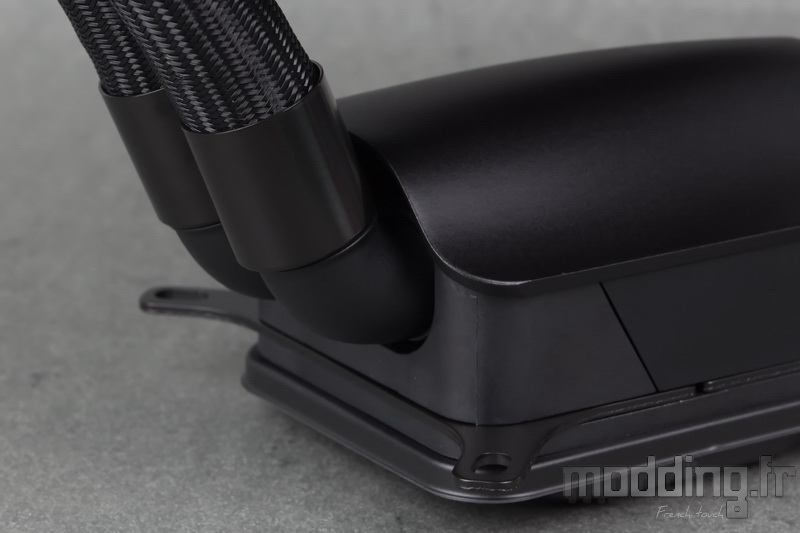

…Par deux embouts coudés, formant un angle d’environ 60° plutôt que 90°, ce qui favorise un meilleur écoulement du liquide de refroidissement.
Cette conception est également due au besoin de HYTE d’éloigner les tuyaux du bord inferieur de l’écran.

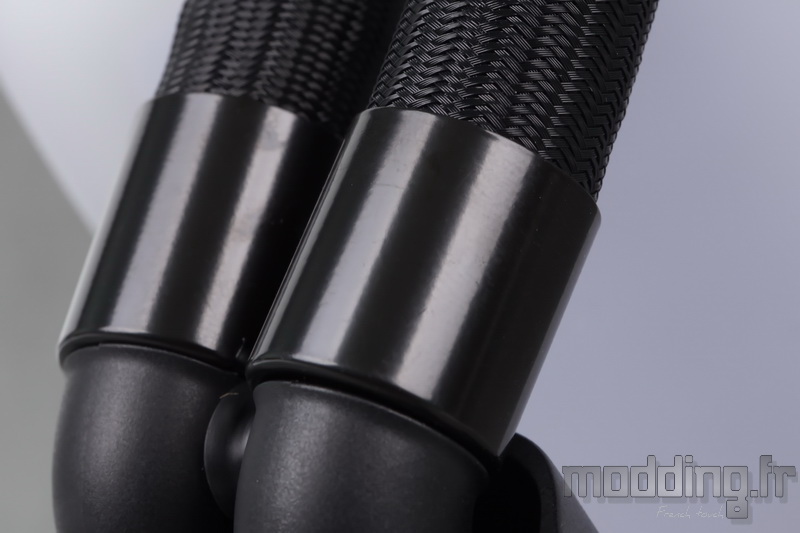

Le sertissage est toujours confié à une large bague en métal.
Ces embouts coudés sont rotatifs.

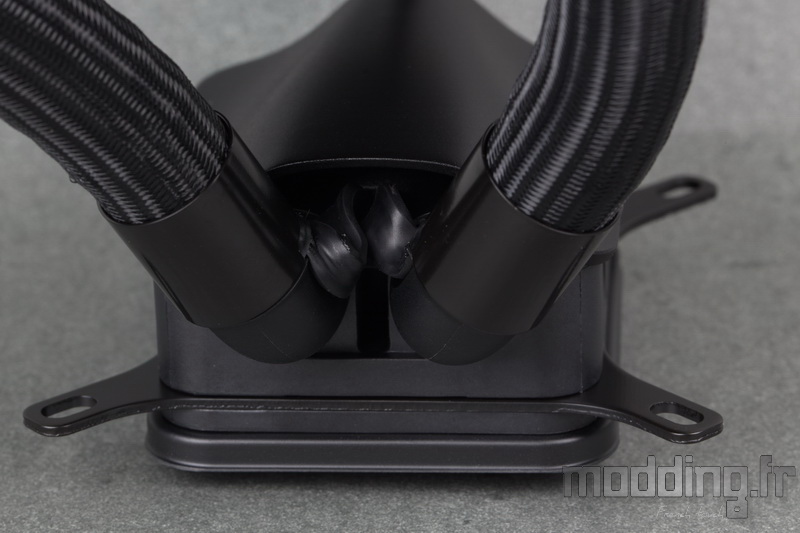

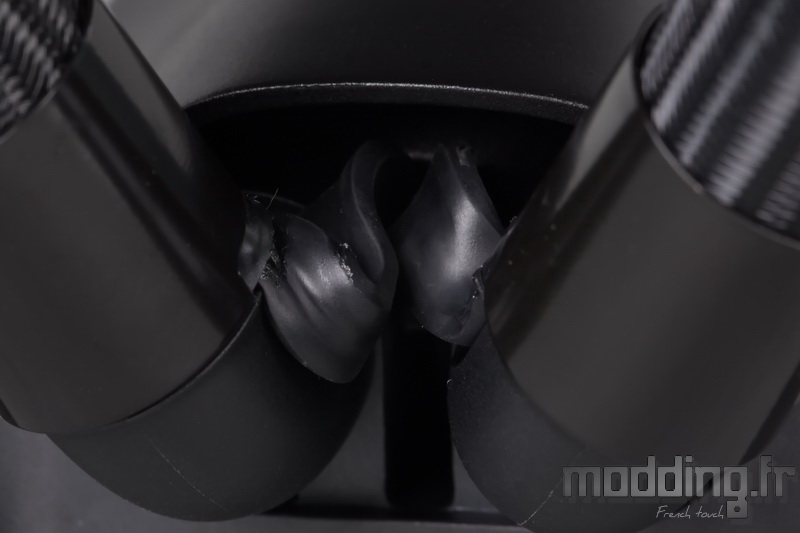

Toutefois, on ne force pas trop sur l’angulation, car on peut observer la présence de câbles qui passent à travers les bagues métalliques et sous la gaine tressée.
Cela explique pourquoi les tuyaux semblent plus épais que la normale.

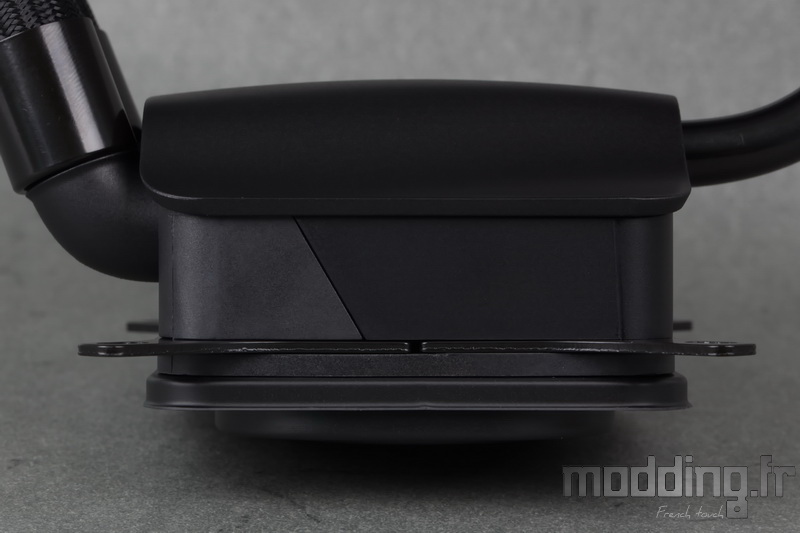

La pompe étant déportée au niveau du radiateur, le waterblock présente une faible épaisseur d’environ 45 mm.

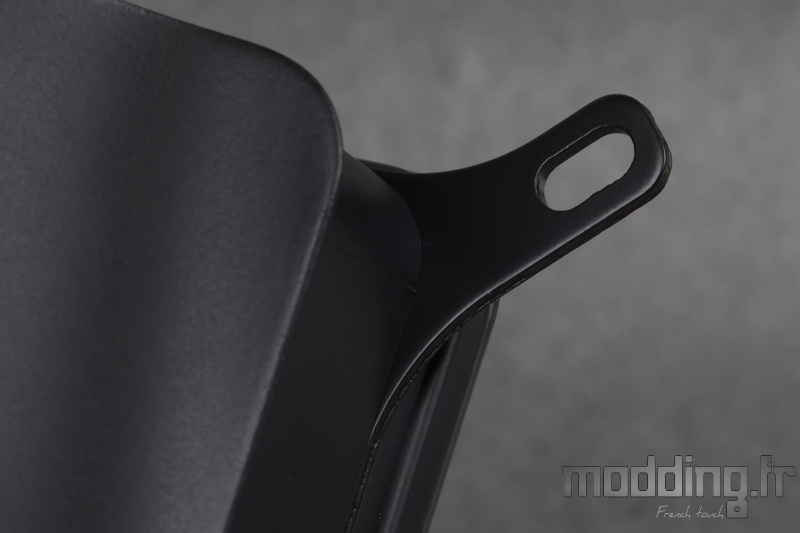

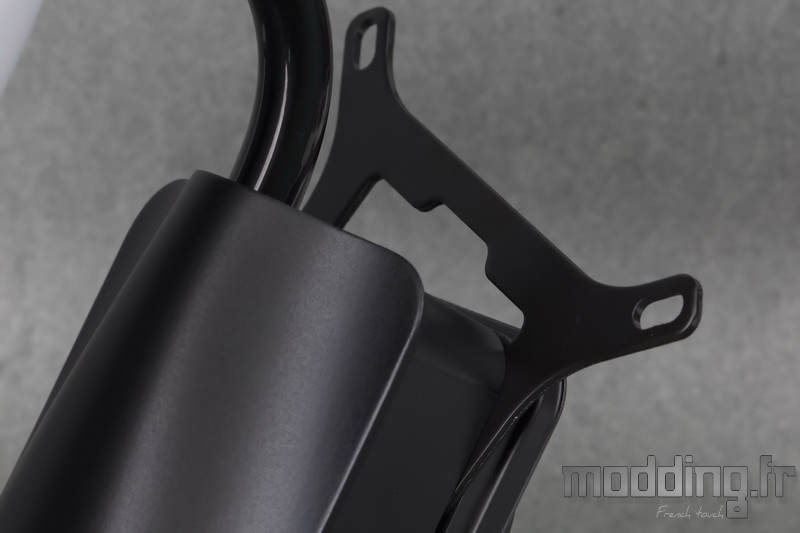

La structure embarque les platines de fixation spécifique aux sockets Intel.
Tout comme les platines spécifiques aux sockets AMD, celles-ci sont en deux parties.
S’insérant dans le corps du waterblock, elles peuvent être retirées afin de procéder au changement de platines.

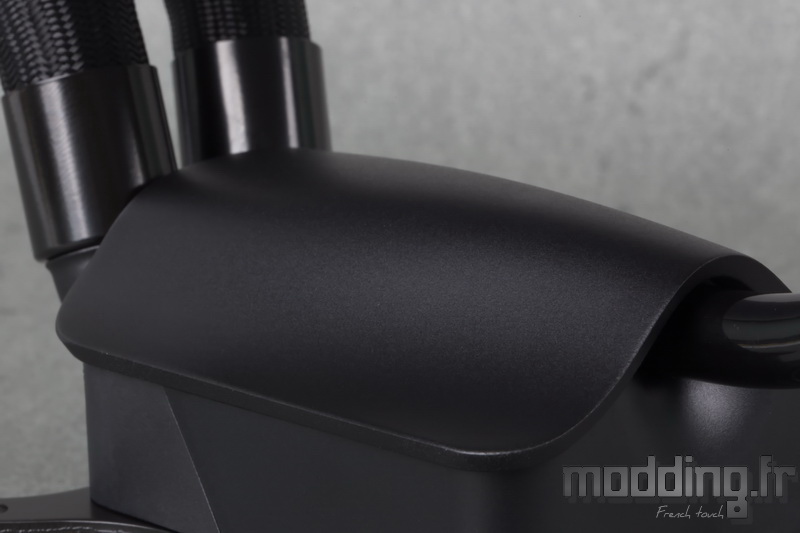

La partie supérieure du corps du waterblock est coiffée d’une structure en aluminium anodisé de couleur noire.

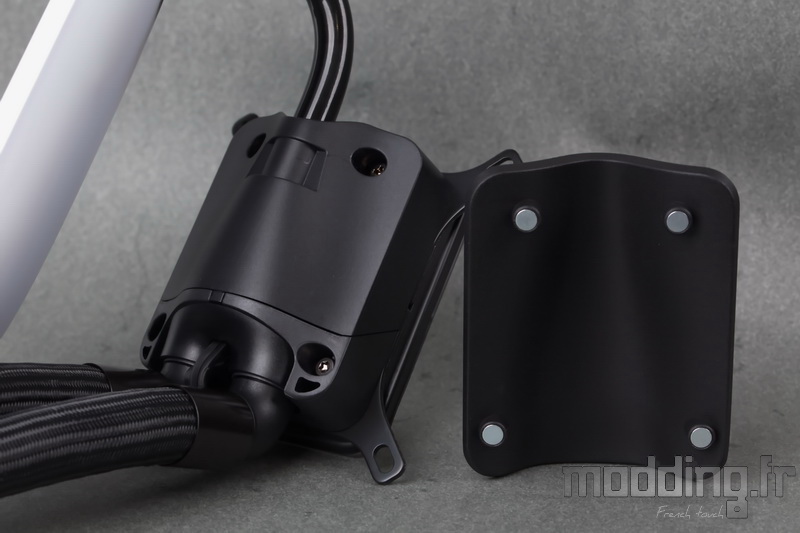

Ce couvercle s’avère être amovible, la fixation passant par des plots magnétiques qui viennent se loger dans les orifices où se trouvent les vis d’assemblage du corps du waterblock.

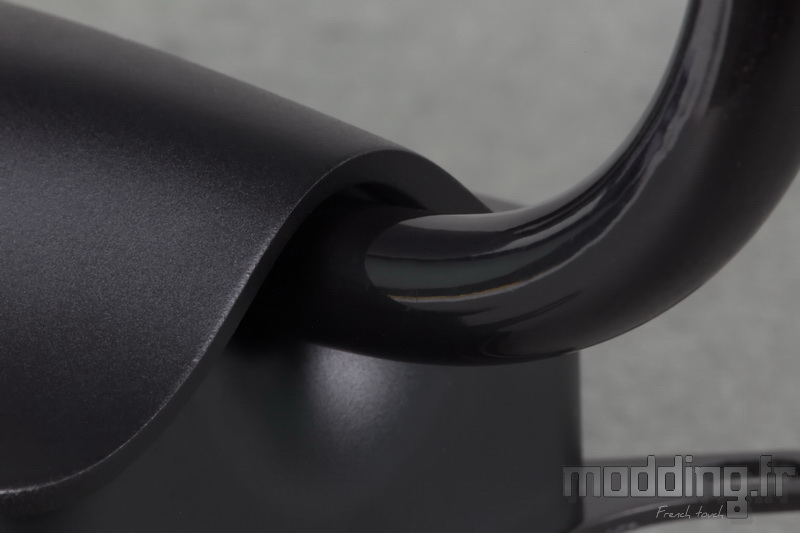

D’un côté émergent les tuyaux, de l’autre côté émerge un tube métallique noir arborant un diamètre d’une dizaine de millimètres.

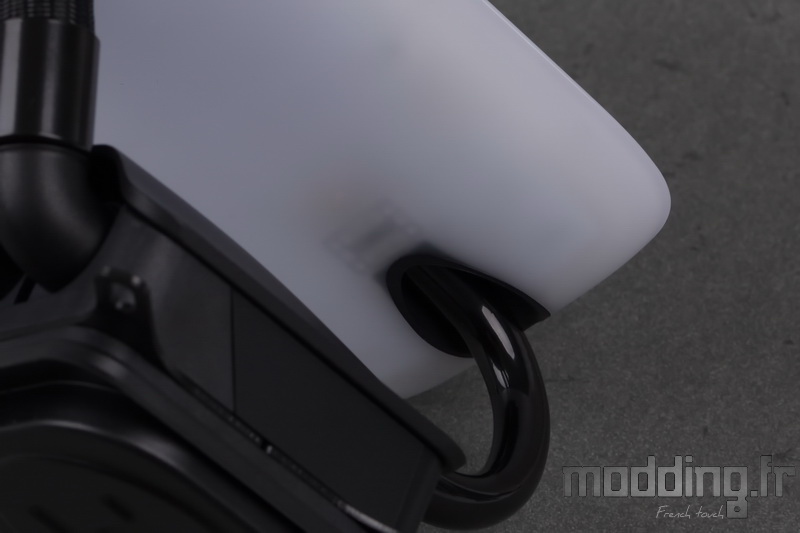

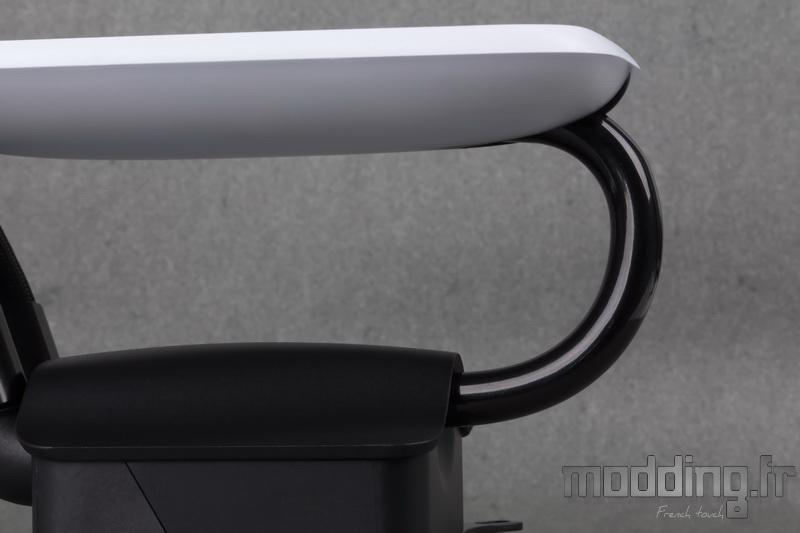

Ce tube effectue un large virage à 180° pour venir se positionner au-dessus du corps du waterblock, sur une hauteur d’environ 35 mm.

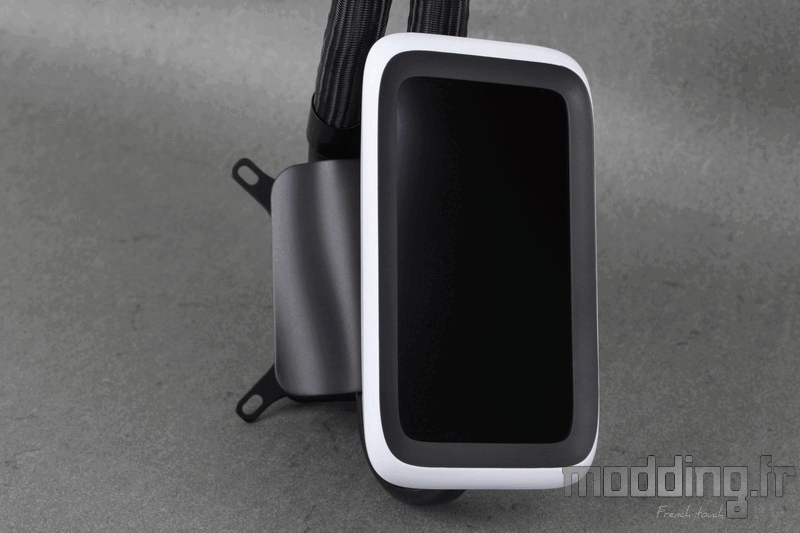

Il prend en charge un écran !
Il permet surtout de dissimuler le câblage de ce dernier ainsi que le câble qui alimente les 42 LED ARGB disposées à l’arrière, agissant comme un dispositif “Ambilight”.
Ces câbles cheminent jusqu’à atteindre l’émergence des tuyaux, se glissant sous leur gaine tressée pour aboutir au niveau du bloc accolé au radiateur.
C’est ainsi que HYTE dissimule l’ensemble des câbles de son AIO, les regroupant dans cette structure positionnée au-dessus du radiateur avec une unique prise qui guide le “gros” câble directement vers les coulisses du boitier PC.

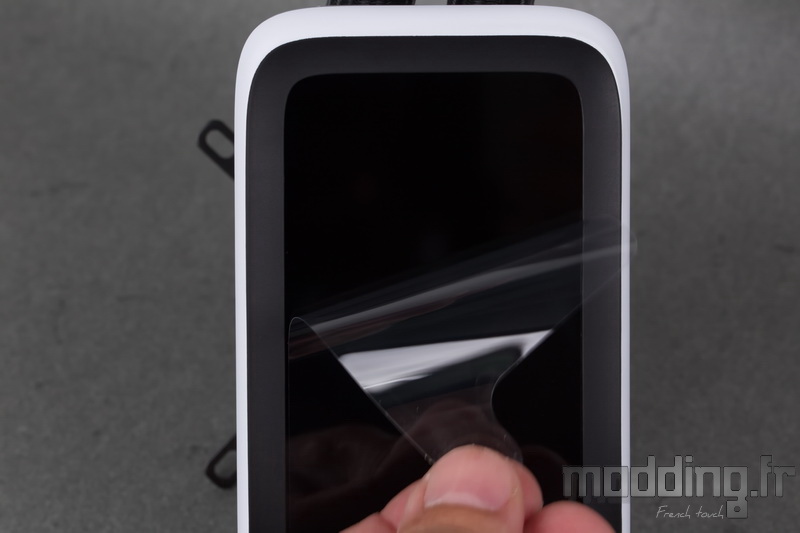

En sortie de boite, l’écran est doublement protégé par un carton et un film que l’on retire avec précaution.
Il est recommandé de retirer cette protection une fois que le THICC Q60 est installé dans le boîtier PC.
Des ventilateurs affichant une épaisseur de 32 mm, un radiateur presque deux fois plus épais que la majorité des radiateurs des AIO concurrents, et maintenant un écran LCD de 5 pouces positionné au-dessus du waterblock : voilà ce que propose HYTE avec son THICC Q60, dans une démarche résolument hors norme.
Avec des dimensions de 61 mm sur 111 mm, l’écran du THICC Q60 dépasse largement les 55 mm de diamètre proposés par Corsair sur son iCUE H150i Elite LCD XT.
- Résolution : 720 x 1280 (293 PPP)
- Orientation : Portrait seulement
- Type d’écran LCD : IPS
- Taux de rafraichissement : 60 Hz
- Luminosité : 300 nits
Le tube métallique permet d’orienter l’écran en appliquant une inclinaison de 45° par rapport au corps du waterblock.
Il est également possible de jouer sur l’inclinaison de l’écran par rapport au tube, permettant ainsi d’atteindre un angle de 90°.

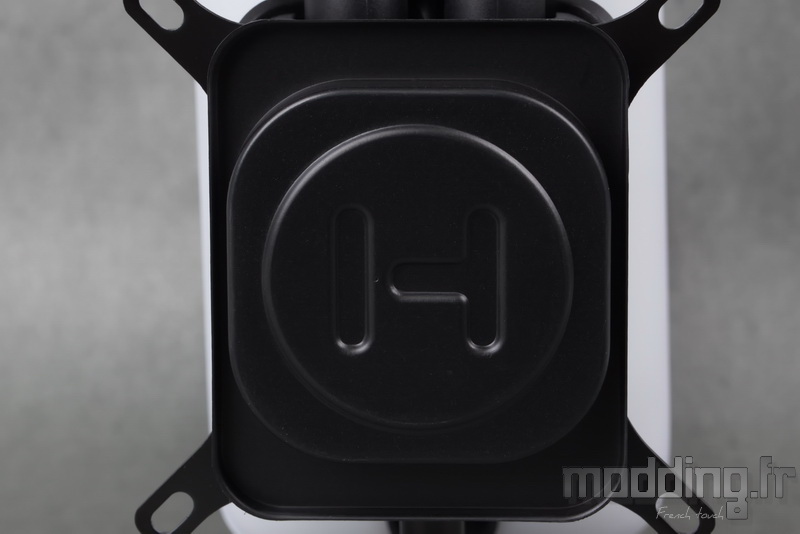

La plaque froide est protégée par un capuchon marqué du logo de la marque.

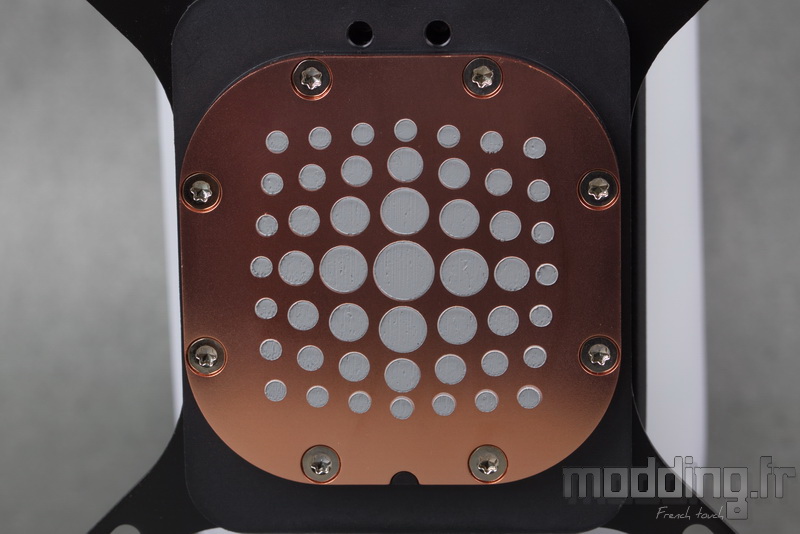

Même au niveau de l’application de la pâte thermique, HYTE tient à se distinguer de la concurrence, à l’instar de comme Corsair.
La plaque est entièrement en cuivre, de forme carrée avec des côtés de 56 mm et des angles largement arrondis.
