[TEST] AIO HYTE THICC Q60

Le ventilateur :

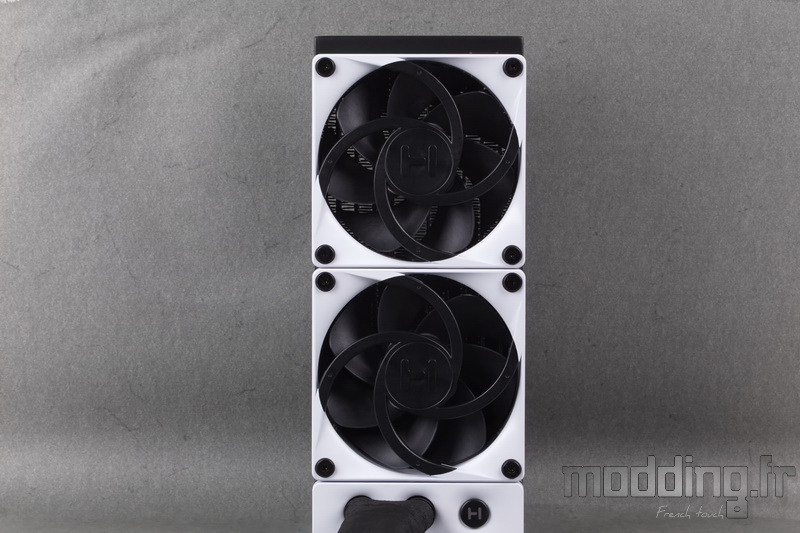

Lorsque l’on déballe le THICC Q60, nous remarquons que les ventilateurs sont déjà fixés sur le radiateur, configurés en mode “pull”.
Ce qui est particulièrement notable, c’est qu’aucun câble n’est visible émergeant du cadre de chacun de ces ventilateurs.

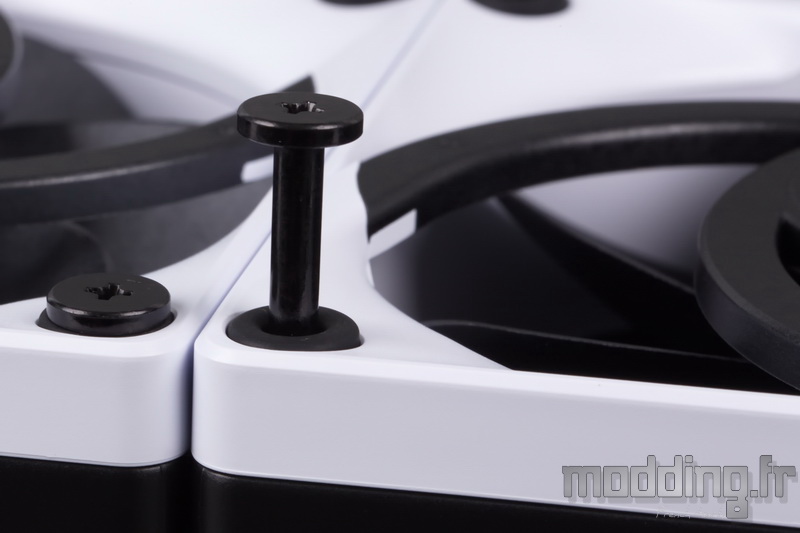

Nous retirons les vis dont la large tête s’appuie sur les rondelles en caoutchouc présentes au niveau des points de fixation du ventilateur.

Par ailleurs, on note la présence d’une étiquette sur l’un des deux ventilateurs.
Nous examinerons cela un peu plus en détail plus loin sur cette page.

Le THICC Q60 est un AIO en 240, il est donc équipé de deux ventilateurs THICC FP12.

L’une des particularités de ces ventilateurs est leur connexion sans câble.

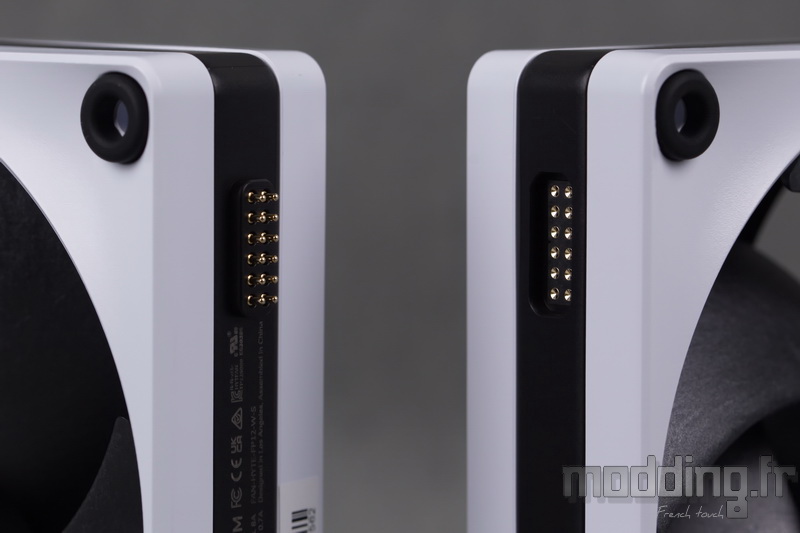

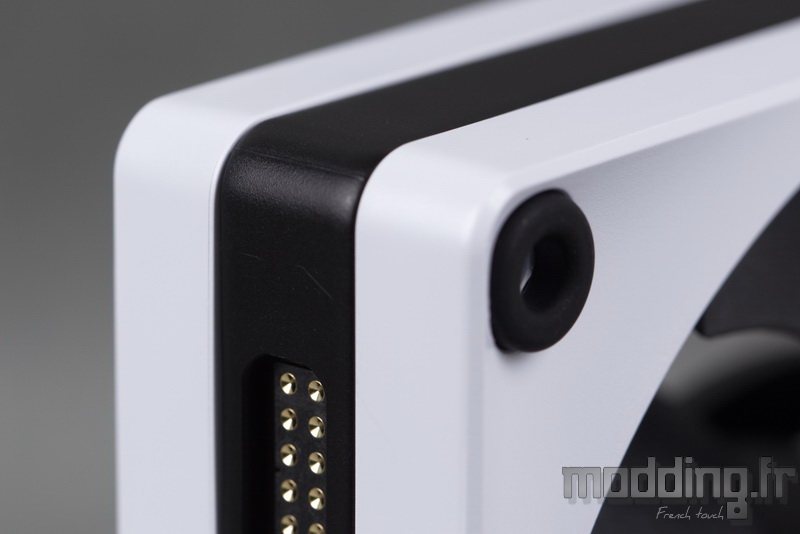

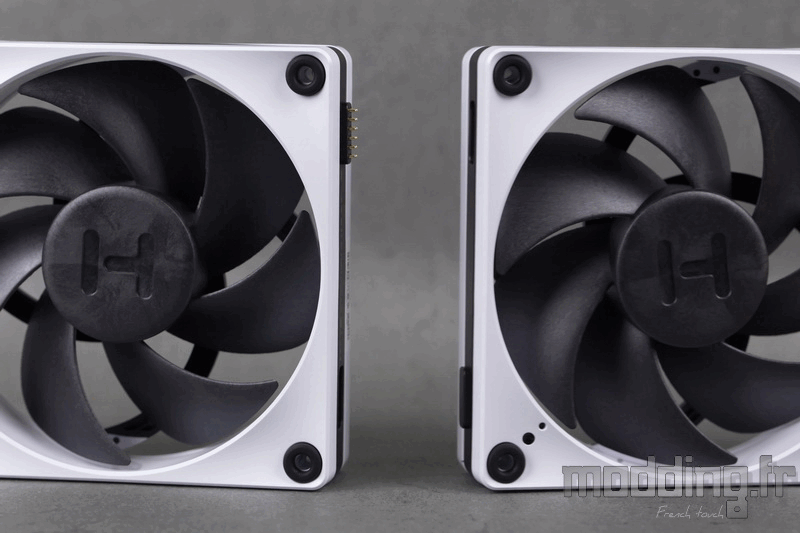

Ils disposent d’une connectique avec des contacts mâles et femelles sur les bords du cadre. Les petites tiges du connecteur mâle se rétractent pour assurer un contact optimal avec les petits plots concaves du connecteur femelle.
Ce type de dispositif permet de se passer de l’utilisation d’accessoires supplémentaires, à l’instar des modèles comme l’iCUE LINK RX120 de Corsair.

Sur le même bord du cadre, il y a un emplacement qui est soit laissé vide (empreinte négative), soit comblé par un capuchon (empreinte positive) demeurant solidaire de la structure du cadre.

Ce type de connexion permet donc de s’affranchir de l’utilisation de câbles.

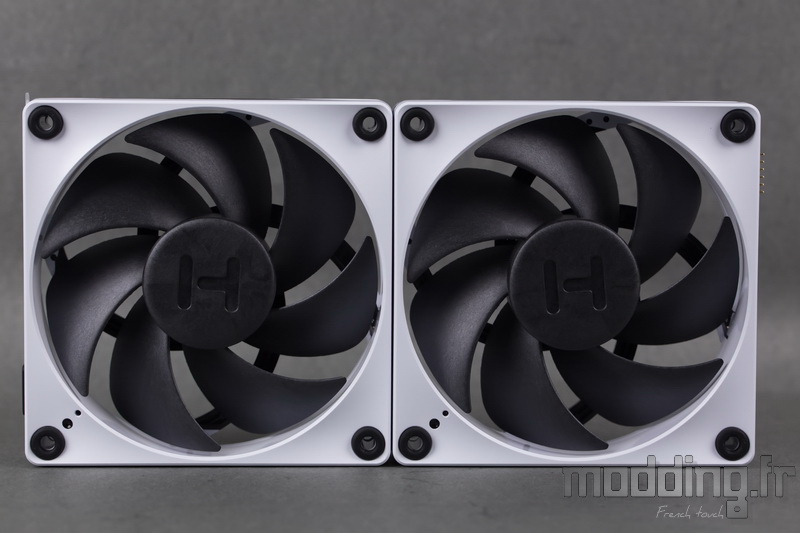

Pour les assembler, on rapproche simplement les deux ventilateurs et ils se connectent entre eux.
Il est important de noter que le cadre est équipé de plots magnétiques. Ces plots magnétiques préviennent toute erreur lors de l’assemblage des deux ventilateurs. En effet, si les deux ventilateurs sont mis côte à côte, mais que l’emplacement vide correspond à l’emplacement avec la connectique, les cadres se repoussent en raison de l’inversion des pôles des plots magnétiques.
De plus, le dispositif ne permet pas de connecter les ventilateurs en inversant le flux d’air de l’un des ventilateurs.

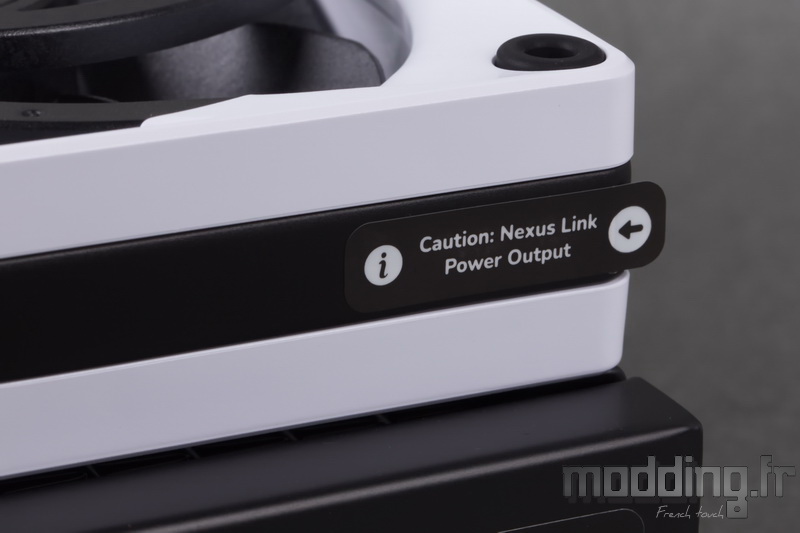

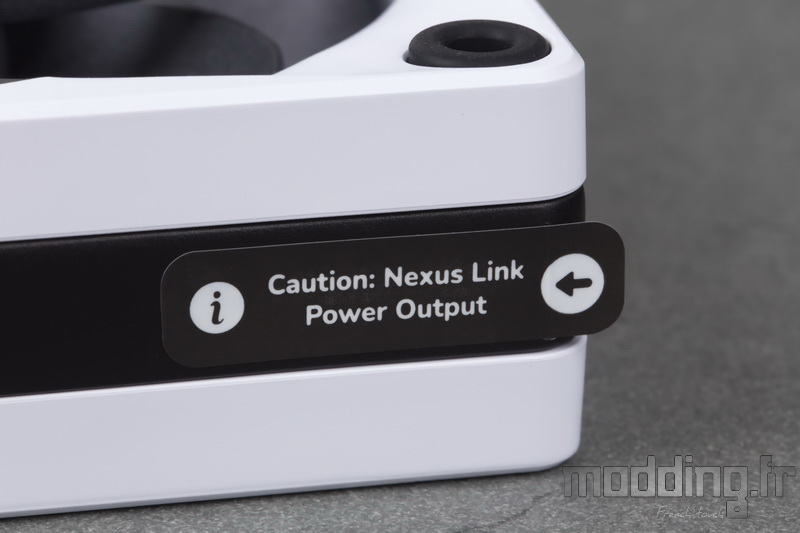

Nous avons vu la présence d’une étiquette sur l’un des deux ventilateurs.

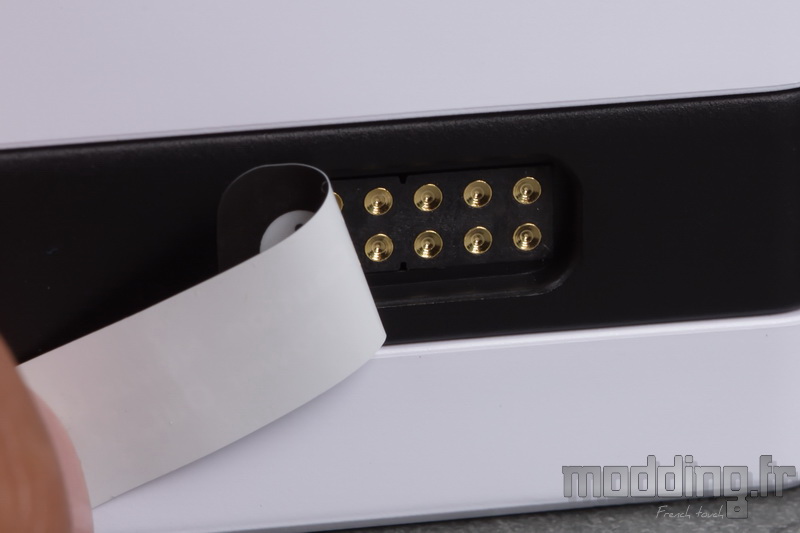

Il s’agit d’un simple adhésif recouvrant la connectique laissée libre lorsque les ventilateurs sont chaînés ensemble.
Nous aurions préféré que HYTE nous fournisse un capuchon en caoutchouc à cet endroit.

Le THICC FP12 est un ventilateur de 120 mm, comme son nom l’indique.
Actuellement, c’est le seul modèle proposé par la marque.
Sa finition est sobre, bien que le cadre blanc contraste avec les pales noires.

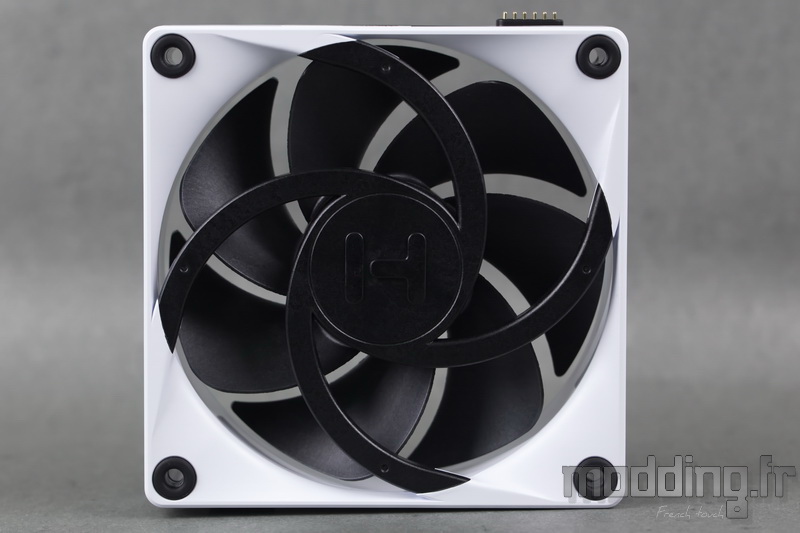

A l’arrière, point d’étiquette regroupant les caractéristiques du ventilateur.
Seul le logo est gravé en positif au centre du cadre.

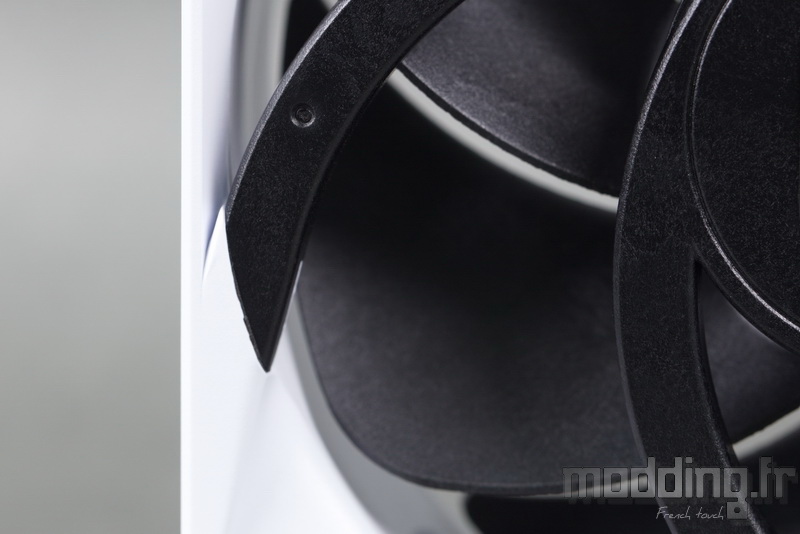

Les branches sont curvilignes et noires, du moins jusqu’à atteindre la structure du cadre.

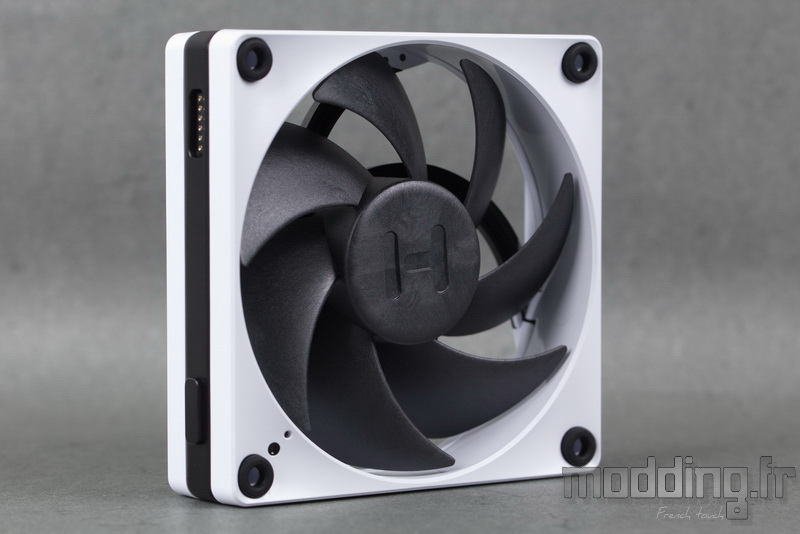

L’autre particularité du THICC FP12 est son épaisseur.

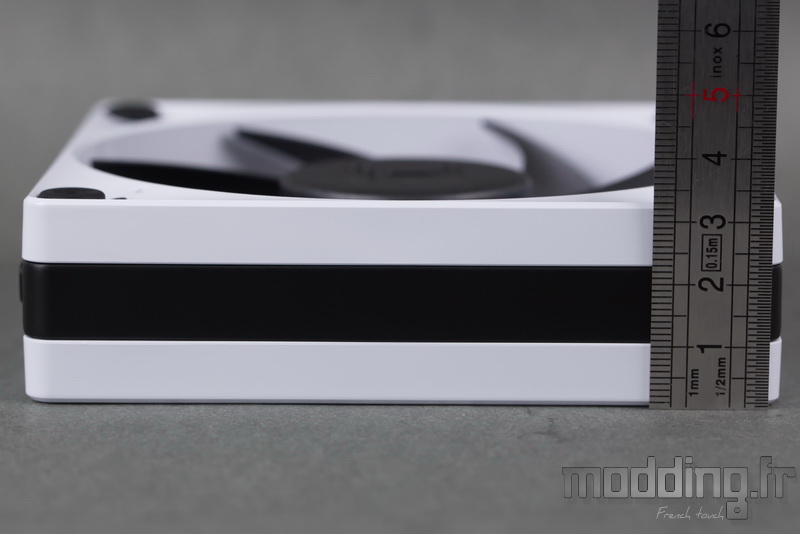

Contrairement aux ventilateurs habituels de 25 mm ou même 30 mm, HYTE propose ici un modèle de 32 mm d’épaisseur.

La marque utilise le contraste noir/blanc sur les bords du cadre en plaçant la partie noire au centre de l’épaisseur de la structure, là où se trouvent les connectiques.

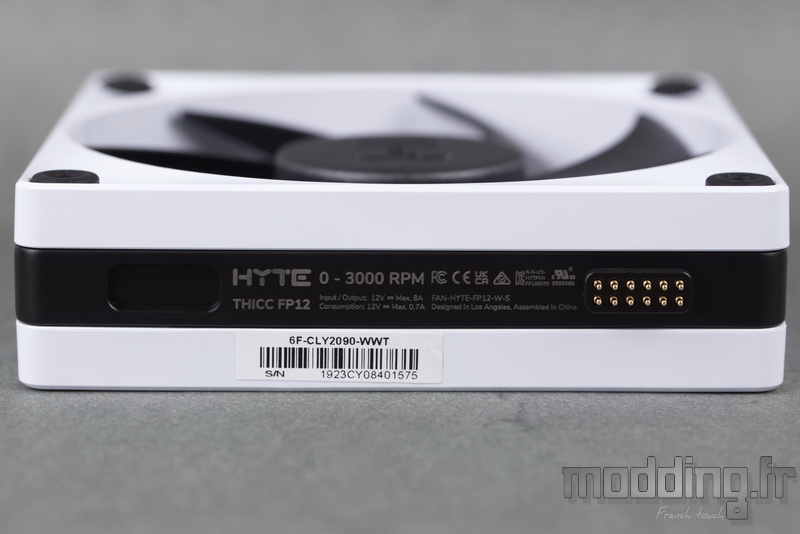

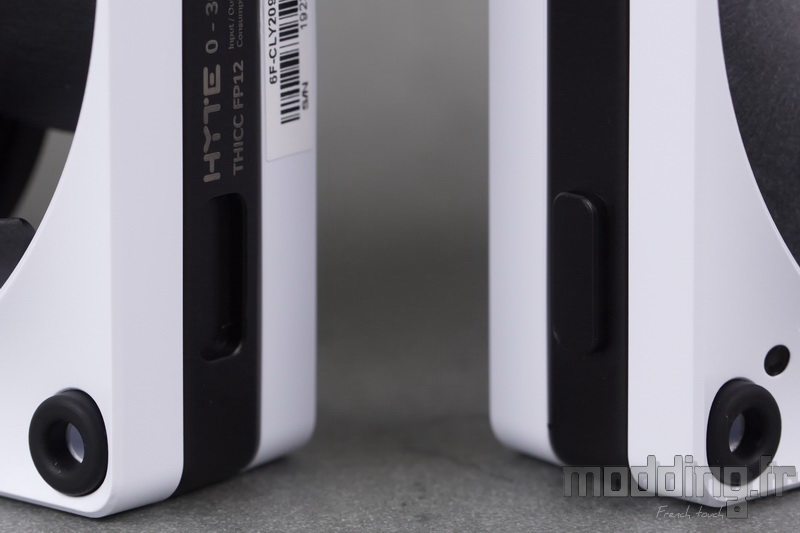

Sur l’un des bords équipés de cette connectique, les caractéristiques du ventilateur sont imprimées sur cette zone noire.
Il est précisé que la plage de vitesse du THICC FP12 va de 0 à 3000 tr/min.

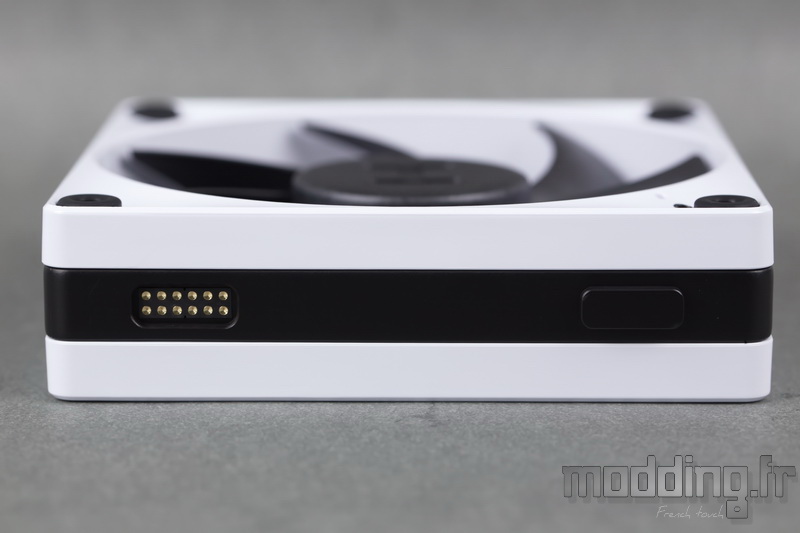

De chaque côté de cette zone, il y a la prise mâle et un emplacement laissé vide.

Le bord opposé présente la prise femelle et l’emplacement obturé par un capuchon qui demeure solidaire de la structure du cadre.
C’est ce dispositif qui ne permet pas de connecter les ventilateurs en inversant leur flux d’air.

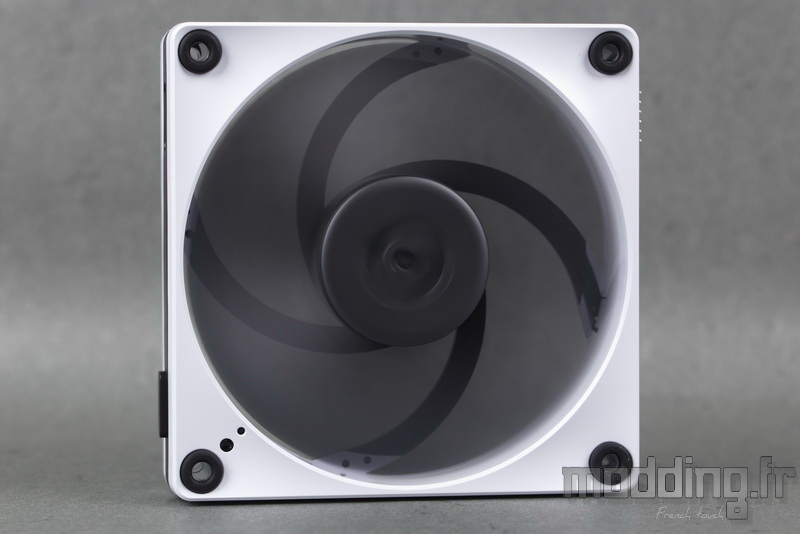

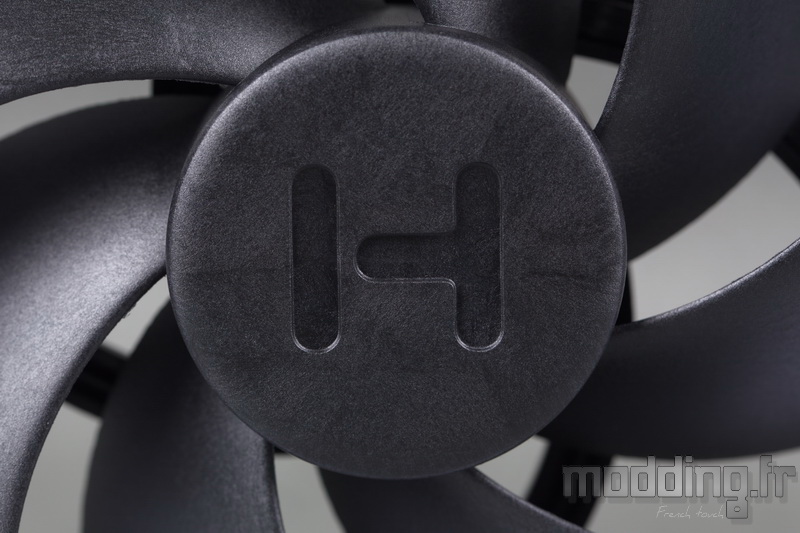

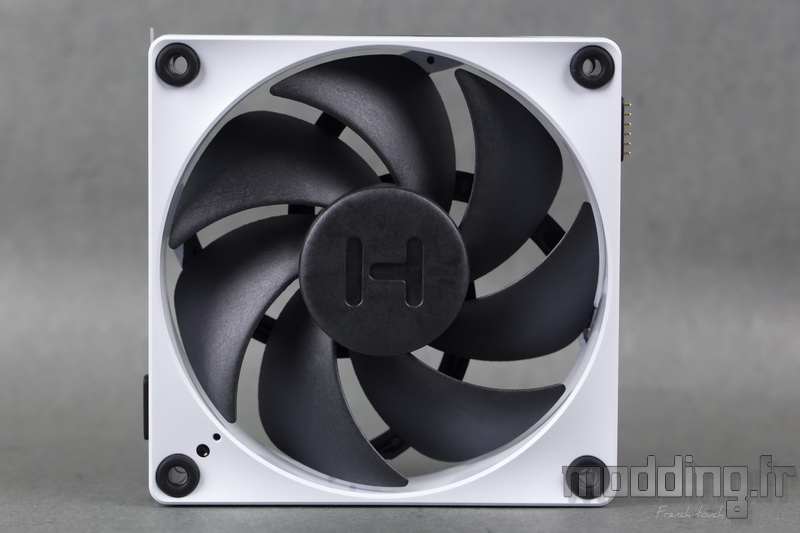

Au centre des pales, HYTE appose son logo qui, contrairement à celui présent au dos du ventilateur, est gravé en négatif.

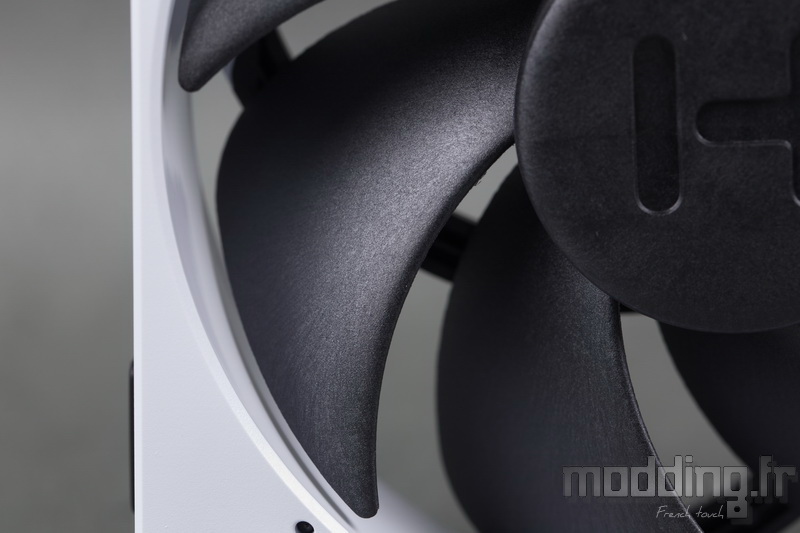

Les pales du THICC FP12 sont larges et trapues, conçues sans artifice apparent pour optimiser le flux d’air. Cependant, leur implantation est certainement bien étudiée pour maximiser leur efficacité.
Elles sont fabriquées à partir d’un polymère à cristaux liquides (LCP), une résine extrêmement rigide, renforcée sur le THICC FP12 avec de la fibre de verre.

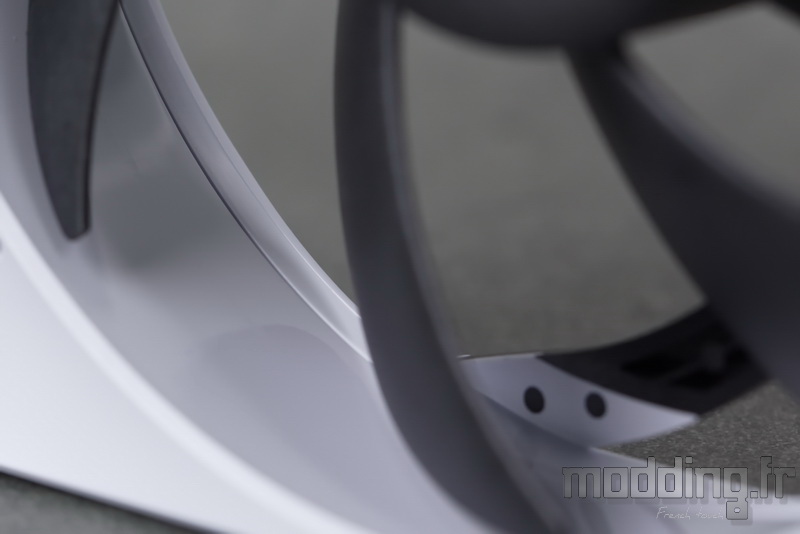

Le cadre du ventilateur, fabriqué en polycarbonate, présente une surface satinée sur l’extérieur et une bande interne brillante.

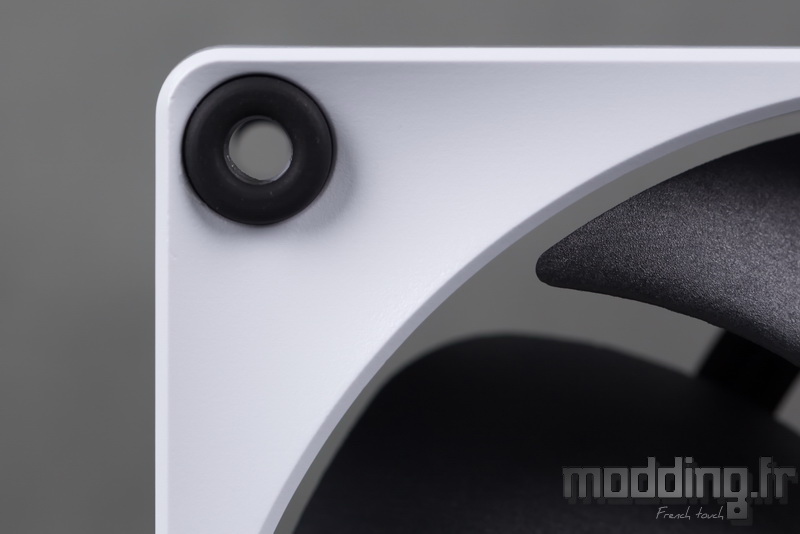

Les coins de fixation intègrent des rondelles en caoutchouc.

La structure du cadre demeure imposante en raison de son épaisseur.

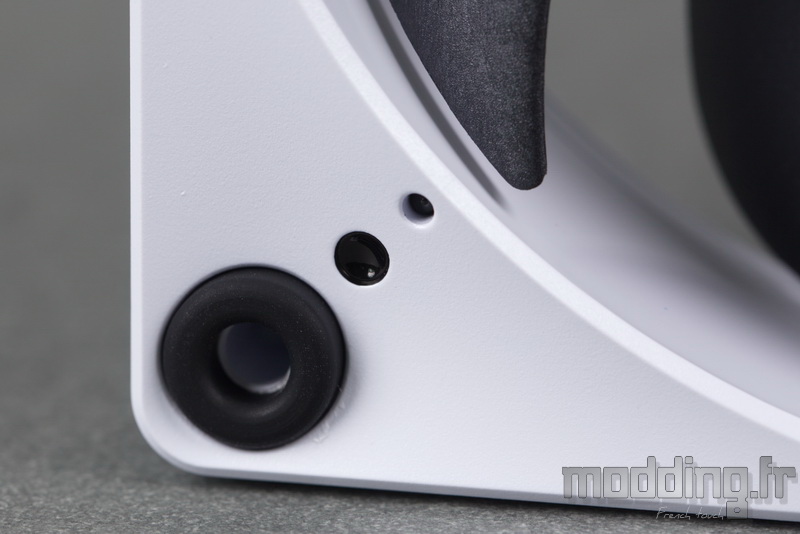

Sur l’un des coins du ventilateur, il y a deux petits orifices, l’un d’entre eux étant fermé par un petit capuchon noir.
Bien que nous n’ayons pas trouvé d’explication claire pour leur présence, lors de l’installation du logiciel Nexus pour configurer l’AIO, nous avons remarqué que l’application affiche une température correspondant à chacun des deux ventilateurs. Il semble donc que cet orifice dissimule une sonde de température.

Le roulement qui prend place au sein du THICC FP12 est de type FDB (Fluid Dynamic bearing).

De 0 à 3000 tr/min, le ventilateur dispose donc d’une large plage PWM.
A sa vitesse maximale, le débit d’air de 105.8 CFM soit 179.75 m3/h et une pression statique de 8.14 mm.H2O.
