Le ventilateur :

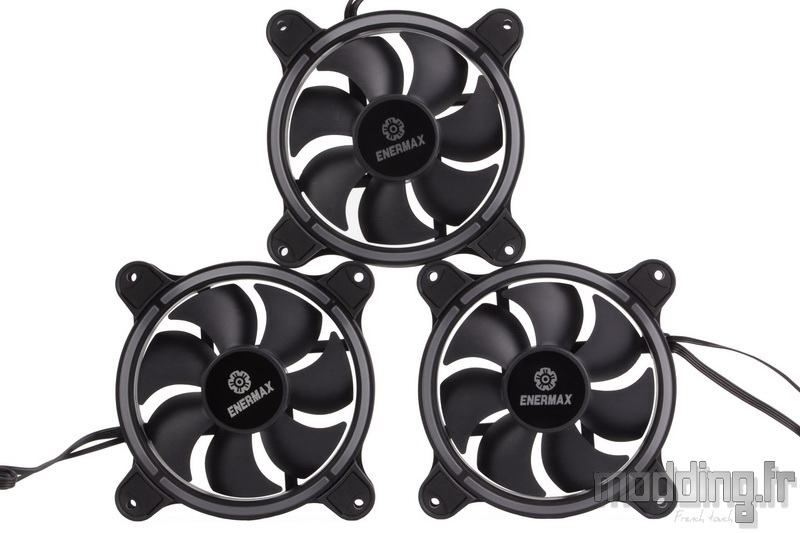

Le LiqFusion 360 est doté de trois ventilateurs en 120 mm. Enermax propose une seconde version avec deux ventilateurs en 120 mm associés à un radiateur 240.
La ventilation est issue de la série T.B.RGB, mais avec quelques petits remaniements.

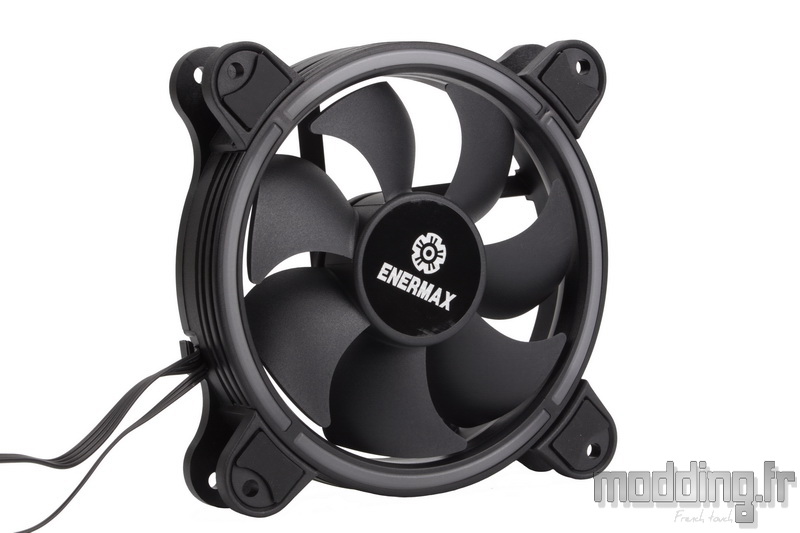

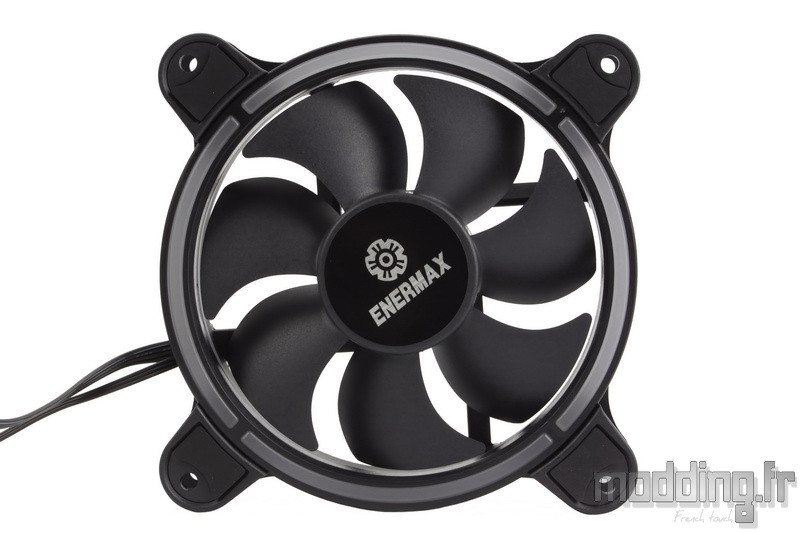

Le cadre du ventilateur est plutôt allégé avec une forme ronde d’où rejaillissent les coins qui embarquent les points de fixation.
La couleur prédominante est le noir doté d’un aspect mat.
Les branches de liaison sont rectilignes.

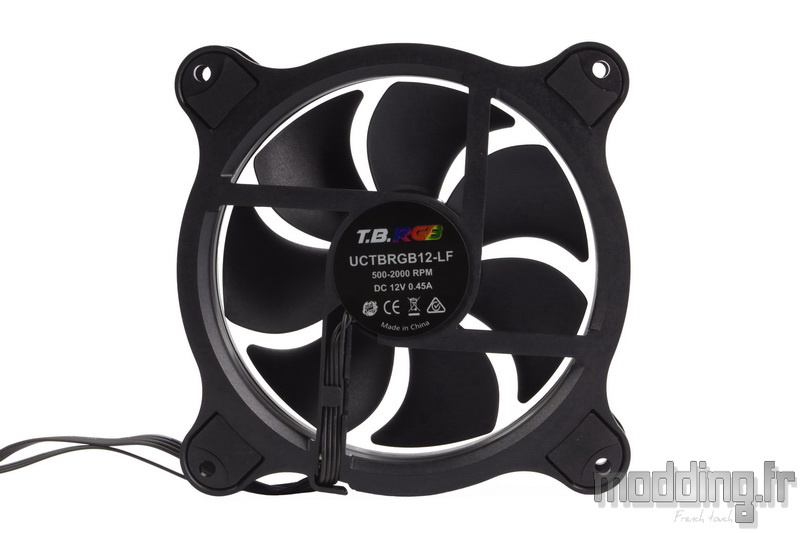

Au centre, nous avons la pastille adhésive qui regroupe le nom du ventilateur, sa référence ainsi que ses caractéristiques électriques avec une intensité de 0.45 A, ce qui nous donne une puissance consommée de 5.4 W.
La plage de vitesse de rotation est aussi mentionnée, allant de 500 à 2000 tr/min là où la version boite culmine à 1500 tr/min.
L’épaisseur est de 25 mm.
On note la présence d’une structure translucide qui prend place dans le cadre. Elle dissimule la bande de LED aRGB composée de modules WS2812B.

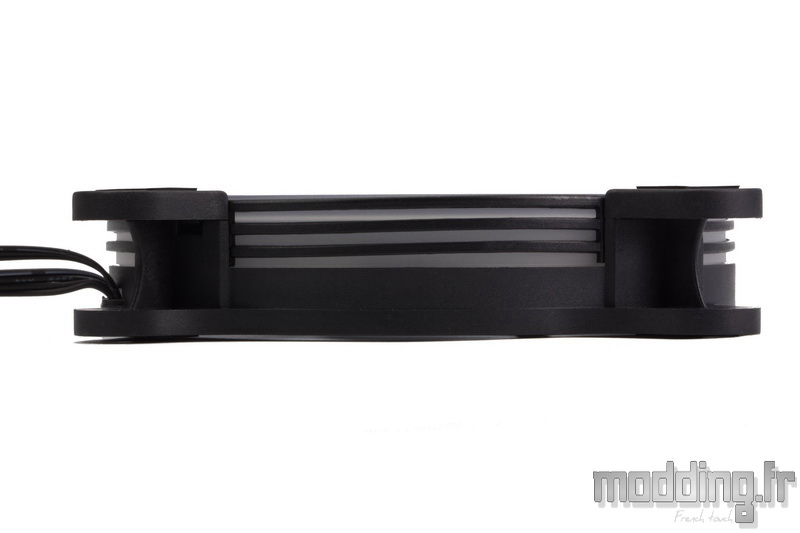

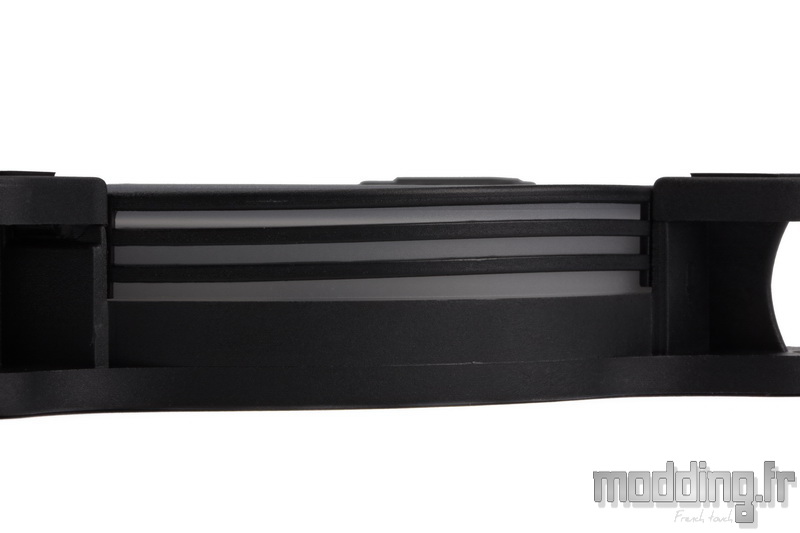

Sur la face externe du cadre, l’ossature de ce dernier laisse place à 3 fines bandes qui permettent de visualiser la structure translucide et par conséquent les effets lumineux.
Un autre liseré prend position au centre de la bande interne du cadre…

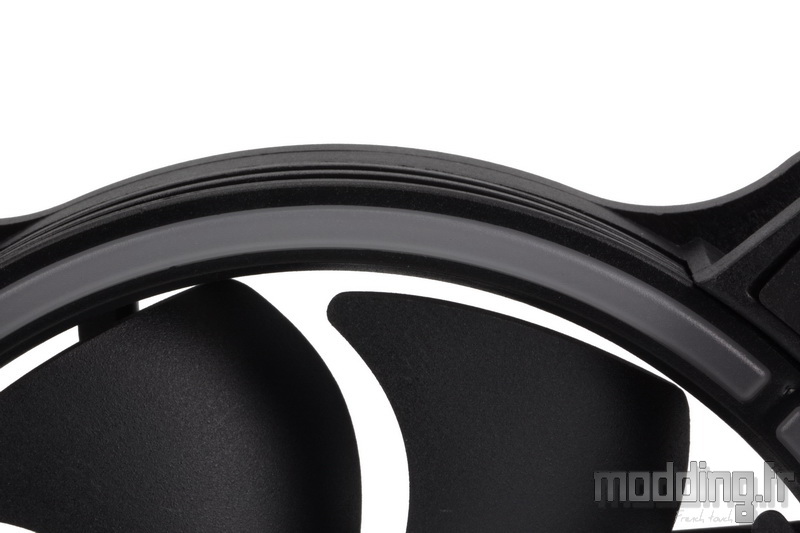

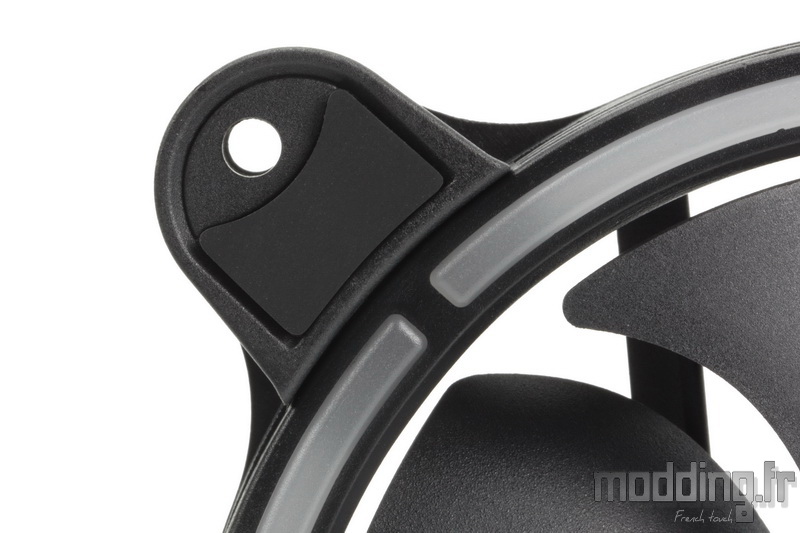

… Ainsi que sur le bord antérieur. Ici, le liseré est scindé en quatre portions avec une interruption qui se positionne juste en face de la naissance de chaque coin du cadre.

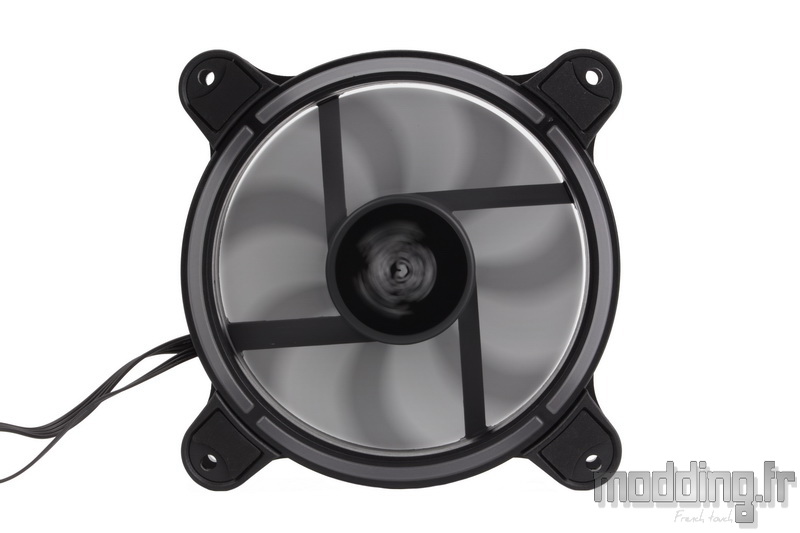

Avec un tel dispositif, le rétroéclairage du ventilateur se voit de partout !
On note que même si le cadre semble plus allégé que le format classique carré, la structure ronde présente une épaisseur conséquente.

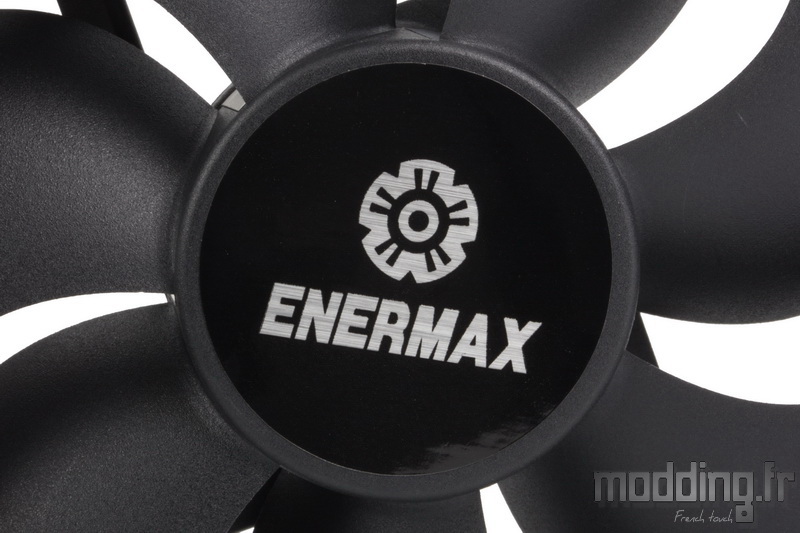

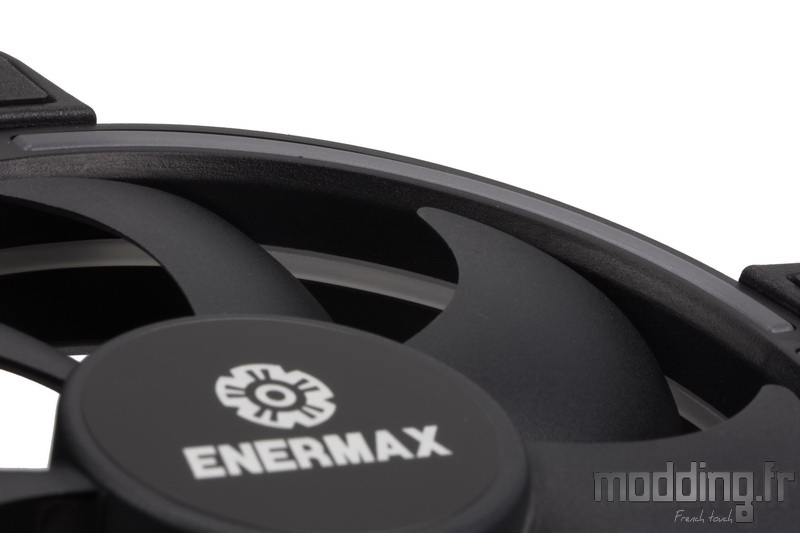

Au centre des pales, nous avons une pastille adhésive noire arborant le logo Enermax doté d’un aspect gris métallisé.
Nous comptons 7 pales reprenant la couleur générale du ventilateur.
Elles sont plutôt larges et trapues ! Ce qui devrait optimiser la pression statique.
Trapues et donc plus courtes en raison de l’épaisseur du cadre qui réduit l’espace interne.

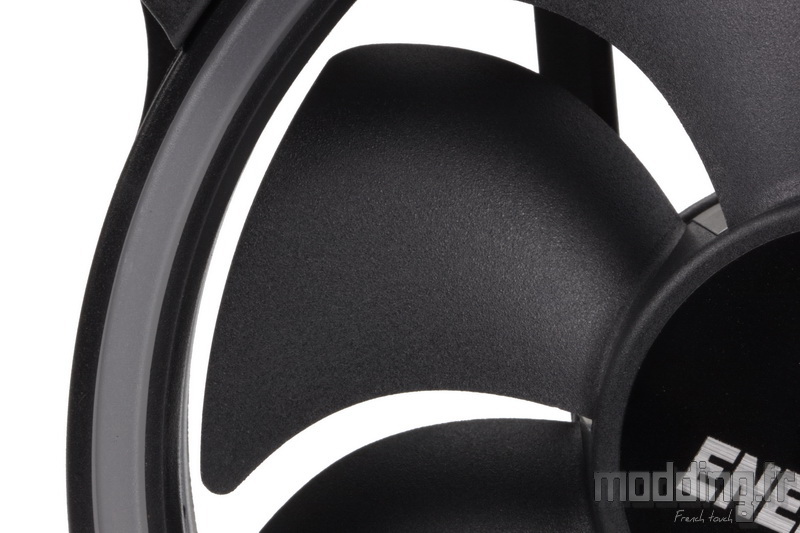

La surface finement granitée ne possède aucun autre relief visant à renforcer le flux d’air, mais nul doute que leur implantation et leur forme sont étudiées afin d’optimiser le rendement du ventilateur.
Les coins semblent fixés sur le cadre, cependant ils font bien partie intégrante de la structure plastique dudit cadre.

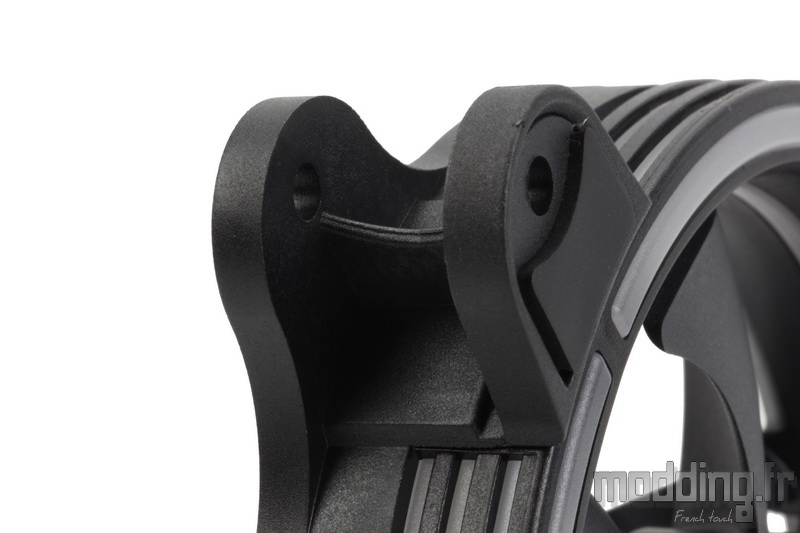

Ils sont équipés de silentblocs en caoutchouc sur chacune des faces du ventilateur.
L’espace entre les deux faces est laissé libre.
On note, tout de même, la présence d’un renfort évitant tout rapprochement des deux structures lors du serrage de la vis de fixation.
On peut voir que le point de fixation n’est pas envahi par le silentbloc.

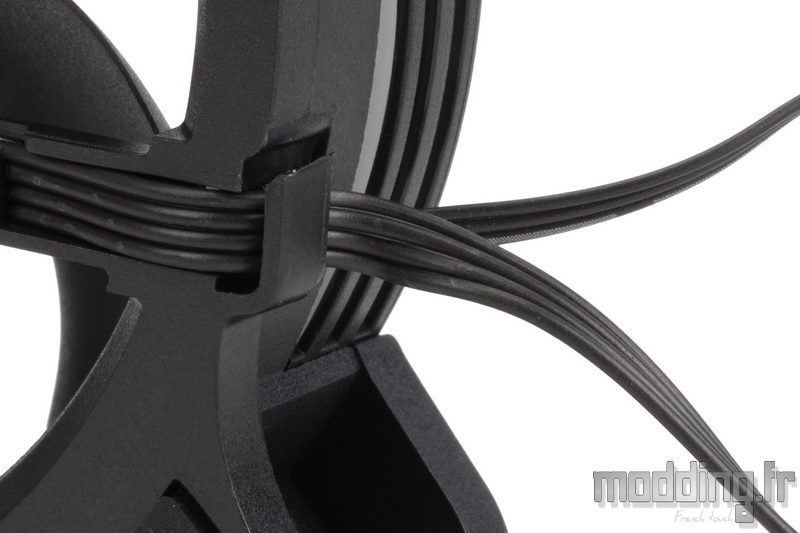

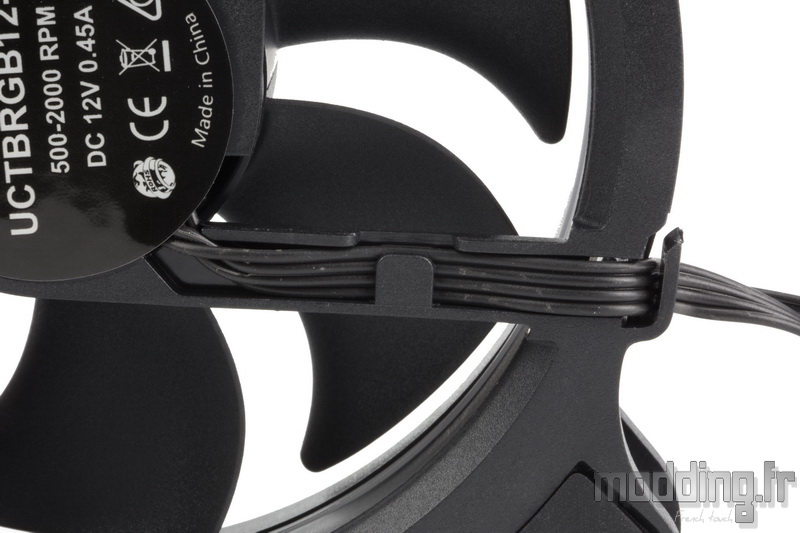

L’une des branches de renfort est dotée d’une goulotte afin de guider les fils issus de la platine électronique en dehors du cadre.
Pas moins de sept fils noirs émergent du ventilateur et forment deux câbles distincts.
Point d’habillage,, les câbles arborent un profil plat avec leurs fils collés les uns aux autres.

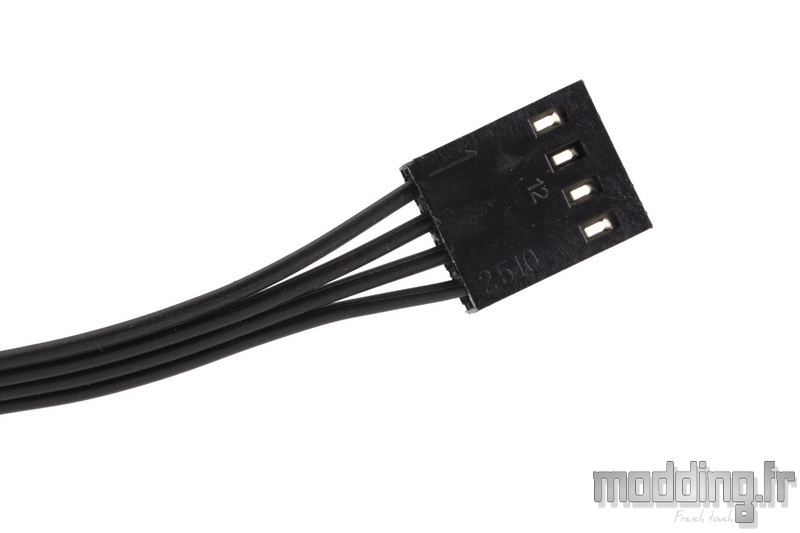

Un premier câble, constitué de 4 fils, parcourt 500 mm avant d’aboutir à une prise 4-pins traduisant la gestion PWM du ventilateur.
Le second câble, constitué de 3 fils, parcourt 600 mm et se termine par une première prise aRGB.

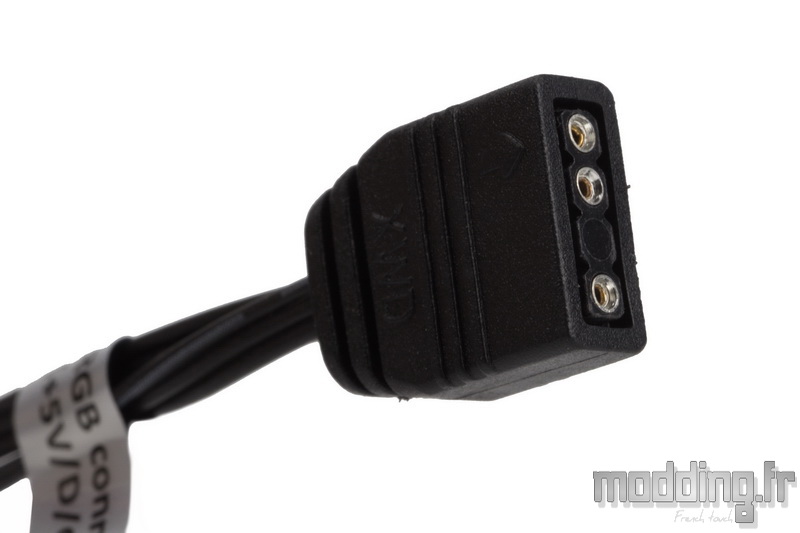

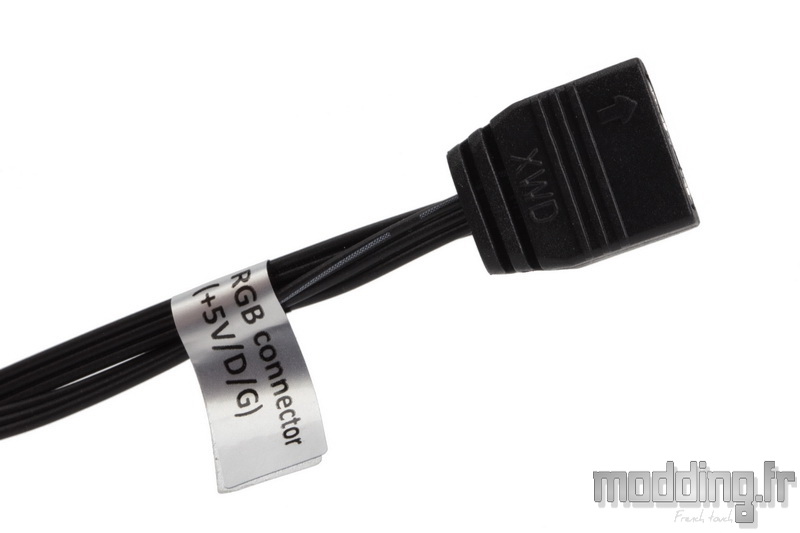

Cette prise est de type 5V/D/-/G de type femelle. Le petit triangle apparaissant sur le manchon désigne la position de la connectique 5V.
Un autre câble émerge de cette prise, pour aboutir 200 mm plus loin dans une seconde prise aRGB.

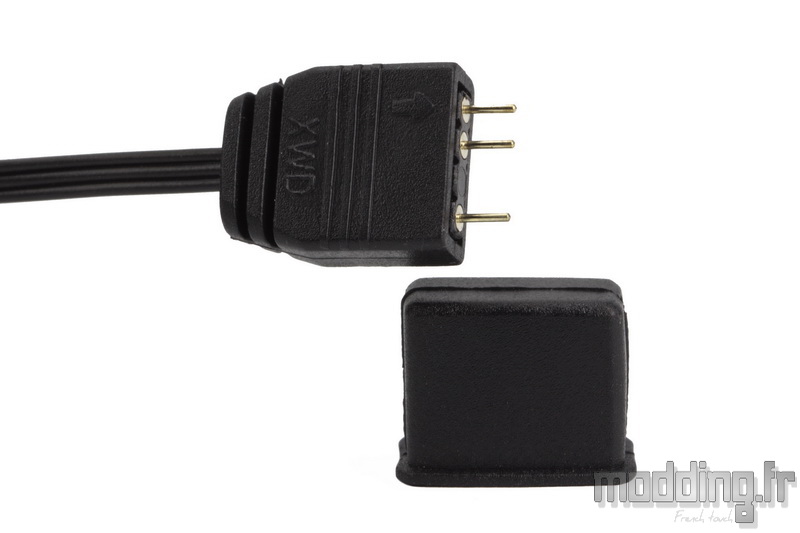

Cette dernière est de type 5V/D/-/G mâle. Elle est équipée d’un capuchon afin de protéger sa connectique.
Mais alors, pourquoi avons-nous ce genre de prises gigognes sur ce ventilateur ?
Certes, nous avons bien compris qu’il s’agit d’alimenter les LED aRGB du ventilateur.
Cependant, il faut aussi remarquer l’absence d’un quelconque adaptateur permettant de relier les trois prises aRGB de chacun des ventilateurs afin de les brancher sur le contrôleur aRGB du LiqFusion 360 ou la prise aRGB de la carte mère.
Cette absence est justement liée à la présence de cette double prise mâle/femelle sur le câble aRGB du ventilateur.
Afin de n’avoir qu’une seule prise aRGB femelle à brancher sur l’adaptateur inclus dans le bundle, nous allons connecter les ventilateurs entre eux.
La prise aRGB femelle du ventilateur 1 se branche sur la prise aRGB mâle du ventilateur 2 qui voit sa prise aRGB femelle se connecter sur la prise aRGB mâle du ventilateur 3. Ce dernier a sa prise aRGB femelle de libre qui pourra alors être connectée sur la prise aRGB de l’adaptateur.
Le ventilateur T.B.RGB comporte une autre spécificité : les pales sont détachables.

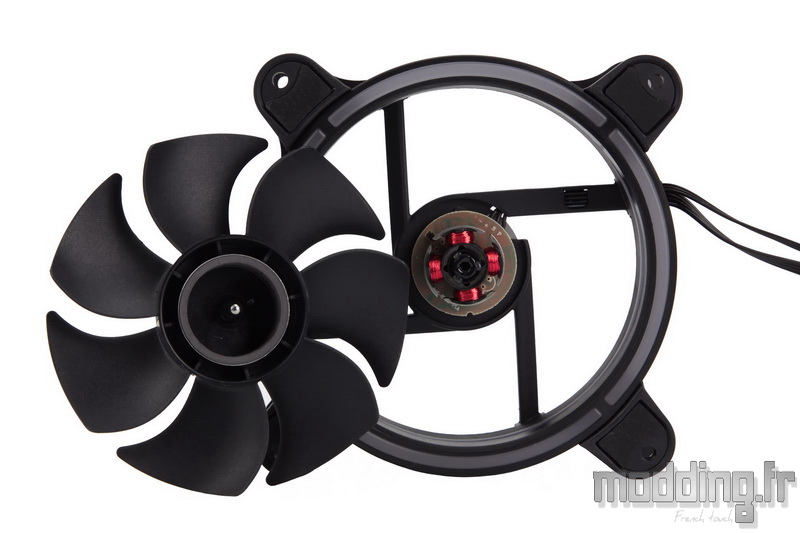

Une simple pression au dos du rotor et on libère les pales de leur emprise sur ce dernier.
Le roulement est de type “Twister Bearing”.

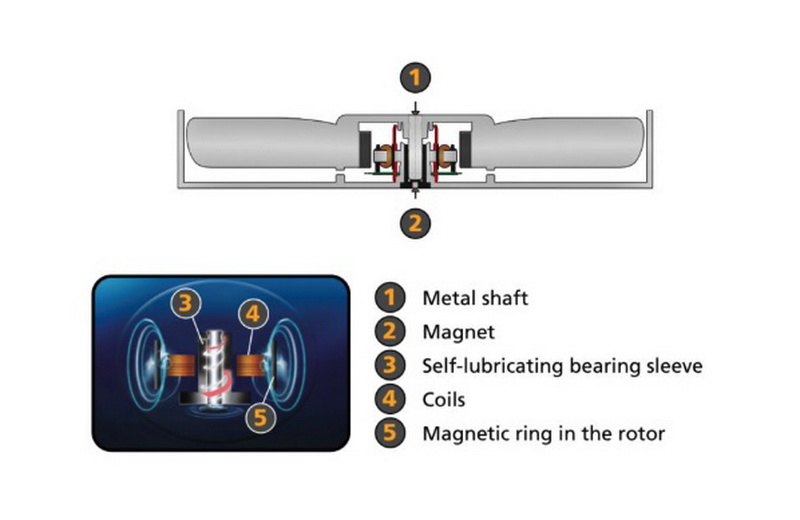

Sous ce nom exotique se cache un axe dont l’extrémité est maintenue en place par un petit aimant (2) positionné au fond du rotor ( ce qui rend d’ailleurs possible le détachement des pales).
Un système d’autolubrification vient huiler en permanence l’axe du rotor tout en s’entortillant autour de ce dernier.
Ce dispositif garantit une durée de vie de 160 000 heures.
La vitesse de rotation s’étale de 500 tr/min à 2000 tr/min.

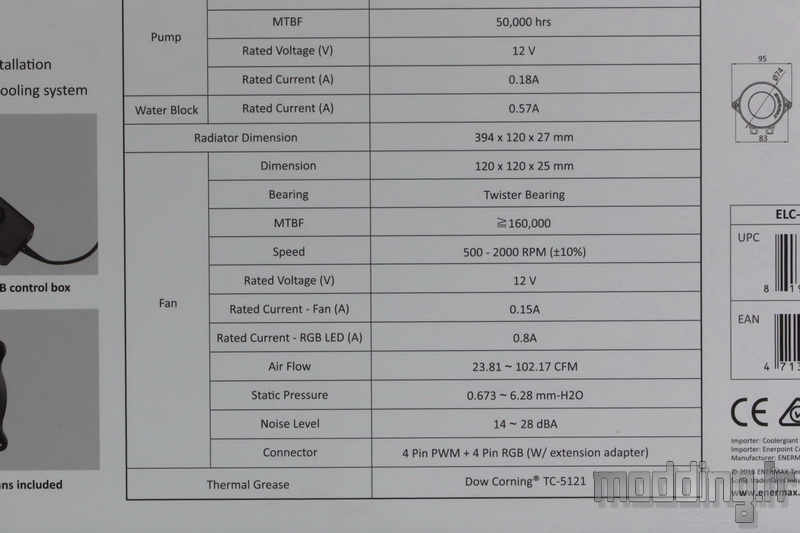

Selon le site Enermax, la vitesse maximale engendre un débit d’air de 102.17 CFM soit 173.59 m3/h et une pression statique de 6.28 mm H2O.
Nous restons étonnés d’obtenir de telles valeurs alors que la version du T.B.RGB de boite, ayant une vitesse maximale de 1500 tr/min, se voit doter d’un débit d’air de 47.53 CFM soit 80.75 m3/h et d’une pression statique de 1.66 mm H2O.
Nous retrouvons ces caractéristiques sur la boite du LiqFusion 360.
Après avoir fait remonter l’information auprès d’Enermax, il s’avère qu’une “petite” coquille s’est glissée dans les caractéristiques des ventilateurs.
La marque nous a transmis les valeurs plus en adéquation avec les 2000 tr/min de vitesse maximale : débit d’air de 62.1 CFM soit 105.5 m3/h et d’une pression statique de 2.95 mm H2O.
