Le All in One :
Le radiateur mesure 154 mm de long sur 120 mm de large.
Il est totalement constitué d’aluminium.
Le ventilateur revêt son habit blanc et il en est de même pour le radiateur sous la forme d’une peinture blanche.
Lorsque l’on place le ventilateur sur le radiateur, nous constatons une différence de teinte entre les deux éléments.
Non pas que nous voulions entamer une parodie de publicité pour lessive, mais le blanc du ventilateur est plus éclatant que la peinture blanche du radiateur.
Il reste à savoir si cette dernière ne va pas jaunir dans le temps.
Les points de fixations sont taraudés d’un pas de vis de type UNC-6.32.
La position des trous de fixation tombe en face des ailettes et non des tubes, un bon point pour éviter de percer le radiateur avec des vis trop longues ou un serrage trop appuyé.
Son épaisseur est portée à 27 mm ce qui est devenu un standard pour la majorité des AIO, toutes marques confondues.

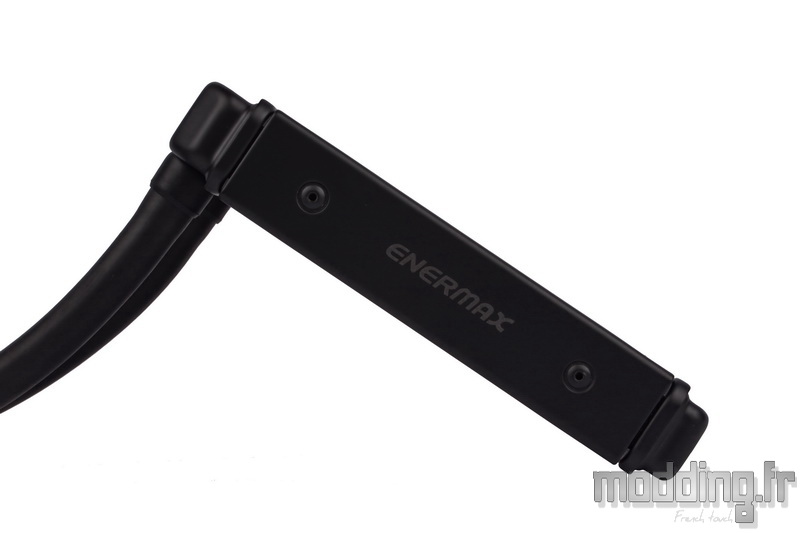

Si on le compare à celui qui équipe le LiqMax III, Enermax a repeint le radiateur et, de plus, la marque a modifié les flancs.
On note l’apparition de quelques reliefs entourant le logo de la marque qui demeure dans une teinte grise.
En fait Enermax reprend le design du radiateur présent sur le LiqMax II.
Point de rivets, ils sont remplacés par un jeu de vis noires.
Cependant, le carénage ne s’étend pas aux extrémités du radiateur qui demeurent dans un style plus classique.
Au passage, on constate qu’il n’est jamais évident de recouvrir entièrement un quelconque objet métallique d’une peinture blanche… Cette dernière a du mal à bien couvrir les arêtes de la structure.
Les tuyaux sont sertis à deux embouts droits émergeant à la base du radiateur.
On note la présence d’un embout de remplissage qui demeure cependant obturé.
Une bague en plastique assure le sertissage tout en dissimulant l’ensemble et permet surtout de garantir…
… La mise en place d’une gaine tressée qui recouvre les tuyaux de l’Aquafusion.
Une gaine blanche de type Paracord.
Les tuyaux disposent d’une structure multicouche de caoutchouc polyamide afin de parfaire leur imperméabilité tout en combinant une bonne souplesse.
Ils sont dotés d’un diamètre externe de 12 mm et mesurent 400 mm.
Ils aboutissent au niveau de la pompe sur deux embouts coudés à 90°.
Le sertissage est toujours confié à une large bague en plastique blanc, tandis que ces embouts coudés demeurent d’une couleur noire.
Ils sont rotatifs sur environ 180°, cela afin de faciliter la mise en place du radiateur au sein du boitier.
On constate que les embouts ne sont pas au même niveau.
Tout comme sur le LiqTech III, l’Aquafusion est doté d’une pompe à double chambre.
Le liquide de refroidissement froid entre dans la première chambre avec la pompe à l’intérieur, et il est ensuite canalisé au centre de la plaque froide pour absorber le maximum de chaleur. Le liquide de refroidissement chauffé est collecté dans la deuxième chambre, puis éjecté vers le radiateur.
Le carénage de la pompe est en plastique de couleur blanche et arbore une forme quasiment carrée de 68.5 mm sur 69.5 mm.
On note que les angles sont arrondis et non biseautés comme sur la pompe du LiqMax III.
La hauteur est de 54.5 mm, soit 7 mm de plus que le LiqMax III (47.5 mm). Cela est lié au dispositif de rétroéclairage de notre Aquafusion afin d’engendrer un effet de profondeur autour du logo de la marque.
Le module pompe/Waterblock est chapeauté par une plaque acrylique de 2 mm d’épaisseur assurant un aspect brillant.
Le côté brillant est renforcé par l’aspect bien sombre de cette plaque.
Cependant, elle n’en demeure pas opaque et permet aux LED aRGB qui se trouve à l’intérieur de diffuser leur rétroéclairage.
Un rétroéclairage qui est repris sous la périphérie de la plaque acrylique à travers un insert translucide de 5 mm d’épaisseur.

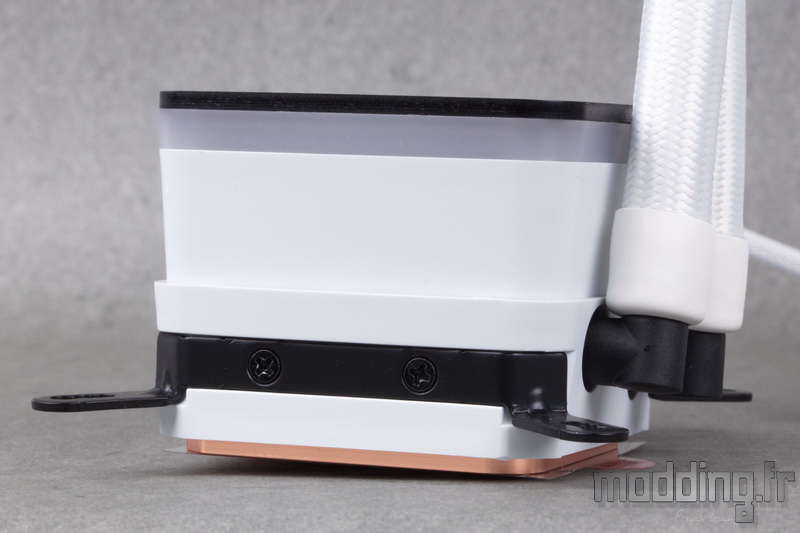

La forme de la pompe est quelque peu conique et se resserre au fur et à mesure que l’on s’approche du Waterblock.
De ce fait, Enermax ajoute une structure à la base de la pompe pour mettre en place les plaques de fixation et respecter l’entraxe des Sockets.
Les pattes de fixations pour le Socket Intel sont d’ores et déjà en place sur le corps de la pompe.
Pour un montage sur une carte mère disposant d’un Socket AMD, nous retirons les vis et remplaçons ces pattes par celles présentes dans le bundle et dédiées au Socket AMD.
Sur l’un des côtés de la pompe, nous avons un petit capuchon en caoutchouc de forme rectangulaire.
Il dissimule la prise aRGB spécifique à l’Aquafusion sur laquelle nous brancherons le câble adéquat présent dans le bundle.
Sans le branchement de ce câble, le rétroéclairage est tout de même assuré par l’alimentation de la pompe, mais demeure dans un seul mode : “arc-en-ciel galopant”.
Il faut donc brancher le câble aRGB pour disposer des autres modes d’éclairage que peuvent fournir le contrôleur externe de l’Aquafusion ou le logiciel de la carte mère gérant cette technologie.
Il en est de même pour désactiver le rétroéclairage au niveau de la pompe.
A proximité de cette prise aRGB, nous avons l’émergence du câble d’alimentation de la pompe.
Ce câble mesure 280 mm et il est revêtu d’une gaine tressée blanche qui n’arrive pas à dissimuler complètement la couleur des fils.
Bien que ces fils soient colorés, le câble se termine par une prise 3-pins de couleur blanche.
Un film protège la base du Waterblock.
Comme il est stipulé en rouge et en anglais… Il est impératif de retirer le film avant d’installer l’Aquafusion sur le processeur, au risque de ne pas avoir les performances espérées…
Cette base, de forme carrée, mesure 56 mm de côté.
Elle est en cuivre et sa surface de contact ne présente que d’infimes traces d’usinage.
Elle est fixée au corps de la pompe par 8 vis.
Deux d’entre elles sont dotées d’une tête spécifique afin d’éviter que l’on procède au démontage.
En se référant aux informations du site Enermax, la base est constituée de microcanaux et l’on note la présence d’un canal traversant ces microcanaux perpendiculairement.
Ce procédé, baptisé “Shunt-Channel Technology” par Enermax, permet d’accélérer les performances de transfert de chaleur.
Voici l’Aquafusion dans sa totalité avec son SquA RGB en place sur le radiateur.
Tel quel, le kit joue sur le contraste entre le noir et le blanc, notamment avec la plaque acrylique qui se positionne au-dessus de la pompe.
Dans la rubrique suivante, le rétroéclairage vient apporter la petite touche de couleur à cet ensemble.
