Le montage : Socket 115x

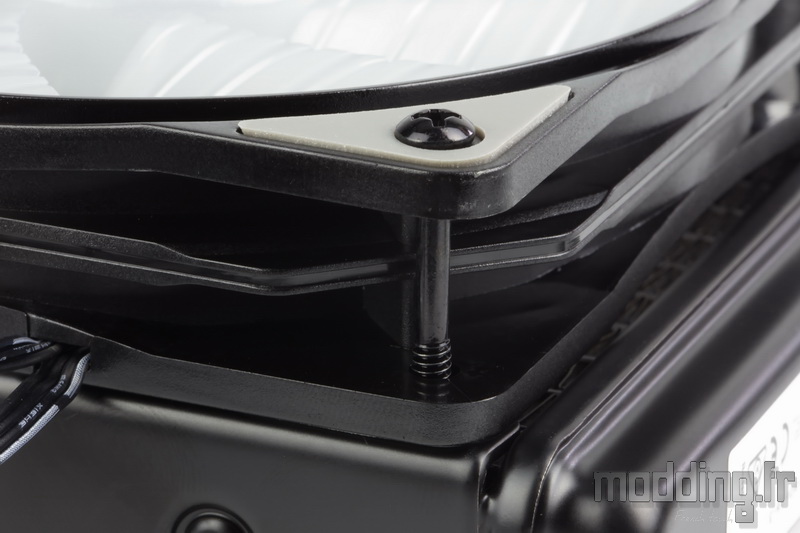

Dans un premier temps, nous mettons en place les deux ventilateurs sur le radiateur à l’aide des vis spécifiques.
À vous de voir sur quelle face du radiateur vous voulez fixer les CF120 en fonction du sens du flux d’air : extraction ou aspiration par rapport au boitier et Push ou Pull par rapport au radiateur.
On évite de serrer trop fort les vis afin de ne pas brider le rôle des silentblocs.
Nous allons ensuite équiper la pompe.

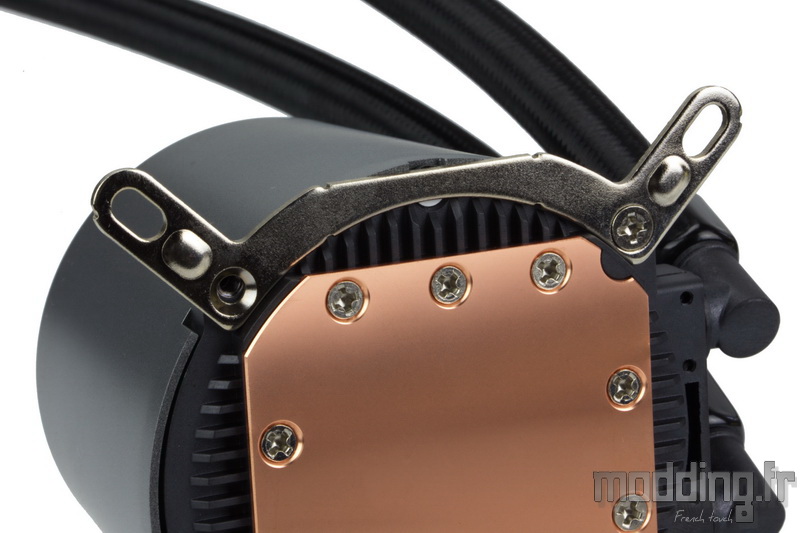

On glisse les pattes de fixations spécifiques au Socket Intel sous le carénage de la pompe.
On utilise les petites vis à tête fraisée pour assurer la fixation.

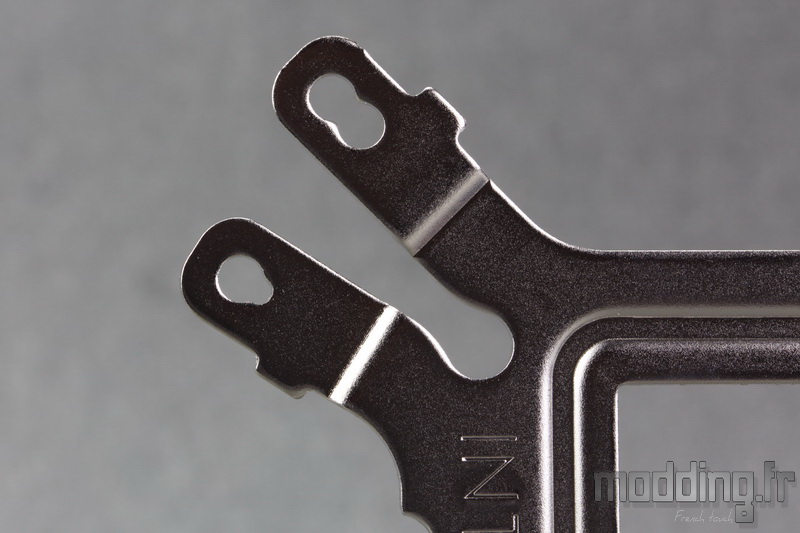

On passe sur la backplate avec la face Intel pour s’intéresser aux branches dotées de deux trous contiguës.
L’orifice le plus externe concerne le Socket 1366, le plus interne concerne le Socket 115x.

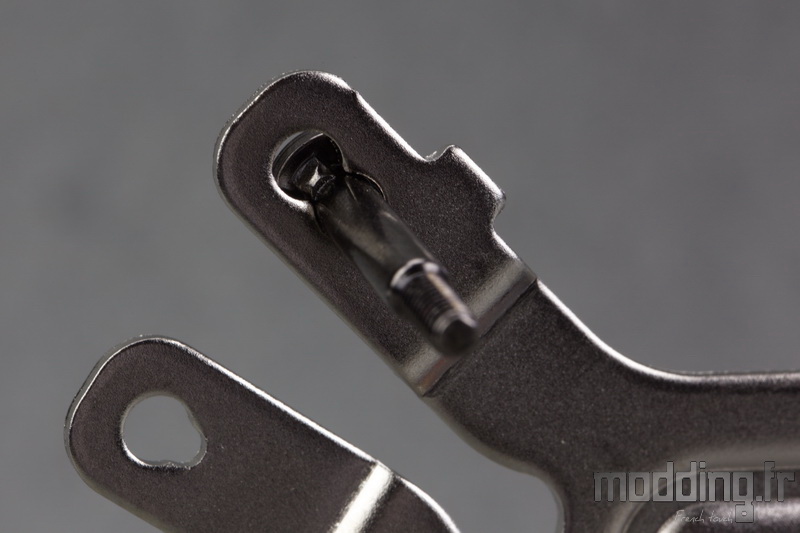

Nous glissons la vis à travers le trou le plus interne.
Chacune de ces vis comporte un petit ergot à sa base, nous positionnons la vis de façon à orienter cet ergot vers la communication entre les deux orifices.
Cela evite qu’elle ne tourne dans le vide lors du serrage du bloc pompe/waterblock.

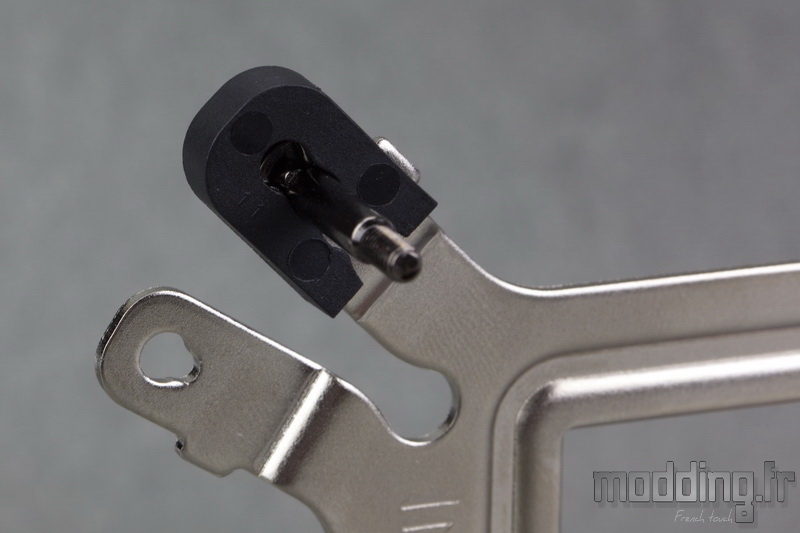

Une fois la vis bien en place, on glisse le capuchon plastique qui recouvre la tête de la vis, la bloquant ainsi au sein de la backplate.
Le capuchon doit être enfoncé au maximum au niveau de la branche de la backplate.

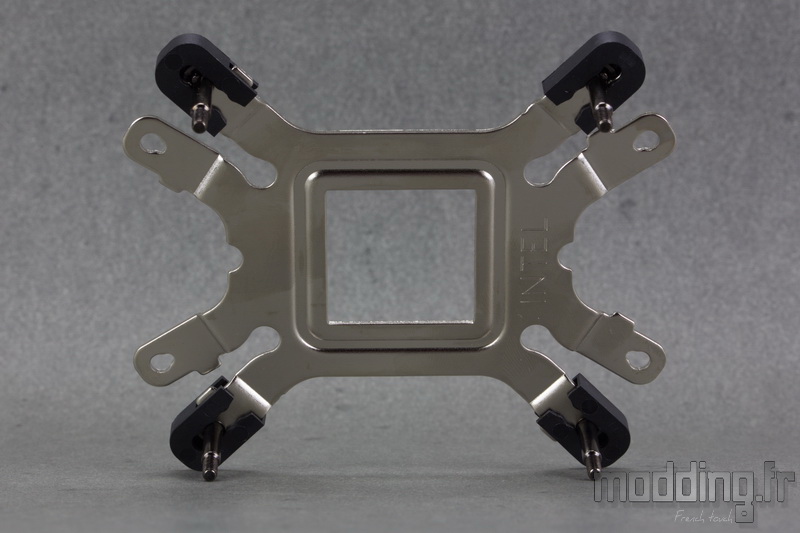

On répète l’opération pour chacune des 4 vis.

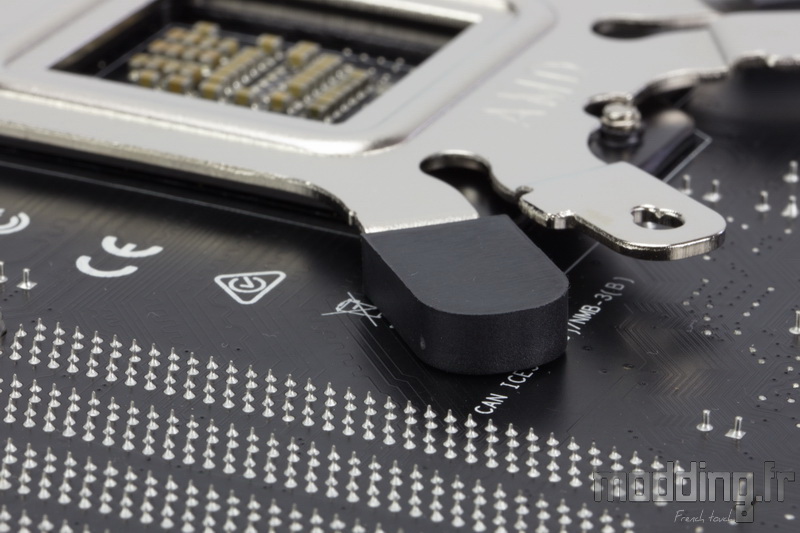

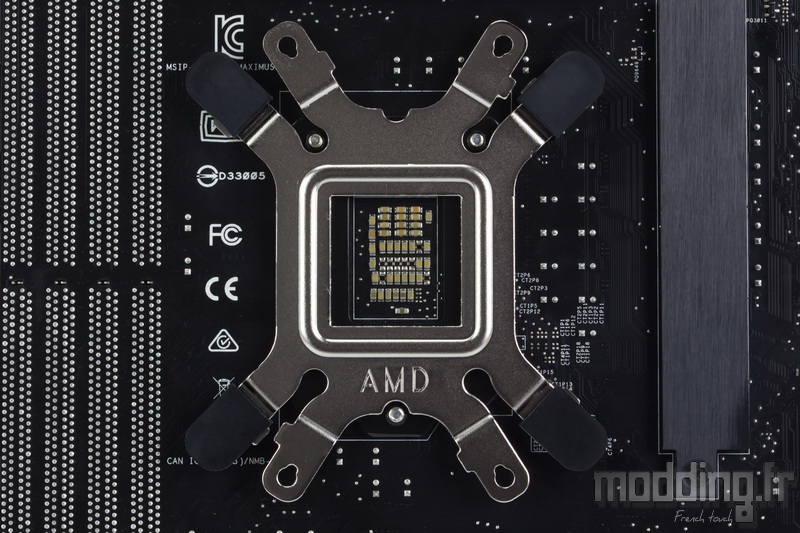

La backplate est alors prête à prendre place au dos de la carte mère.
Des encoches permettent de laisser passer les vis du Socket.
Les capuchons en plastique se chargent d’isoler le contact entre le PCB de la carte mère et la backplate en acier.

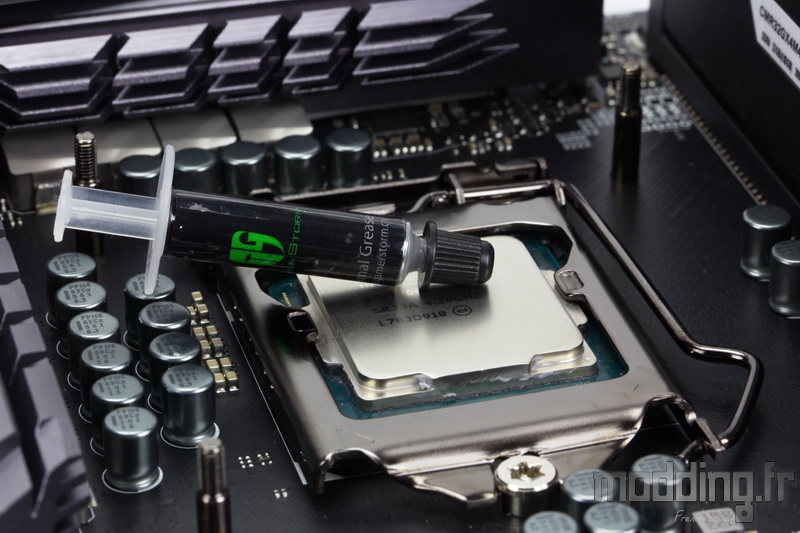

On met en place la pâte thermique.
On vous laisse le choix de la méthode : grain de riz qui se fait éclater par la pression du bloc ou étalement au préalable de la pâte sur le CPU.

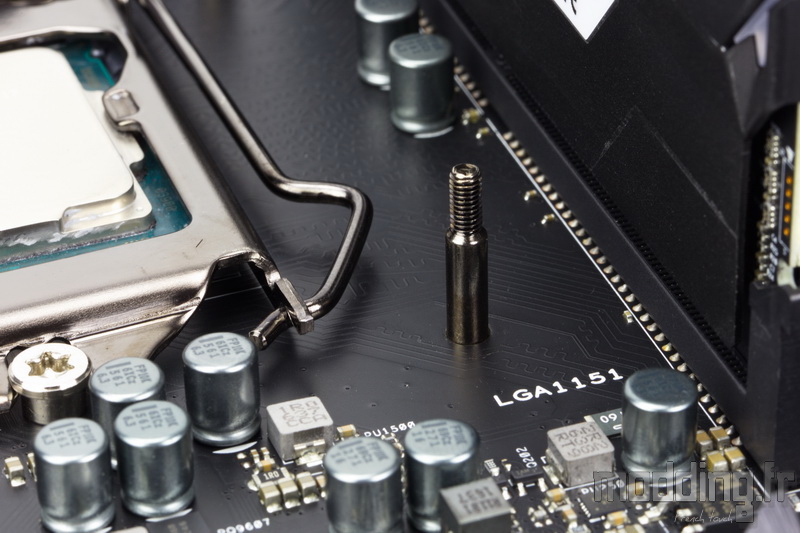

Les vis de la backplate passent au travers du PCB par les trous situés autour du Socket.

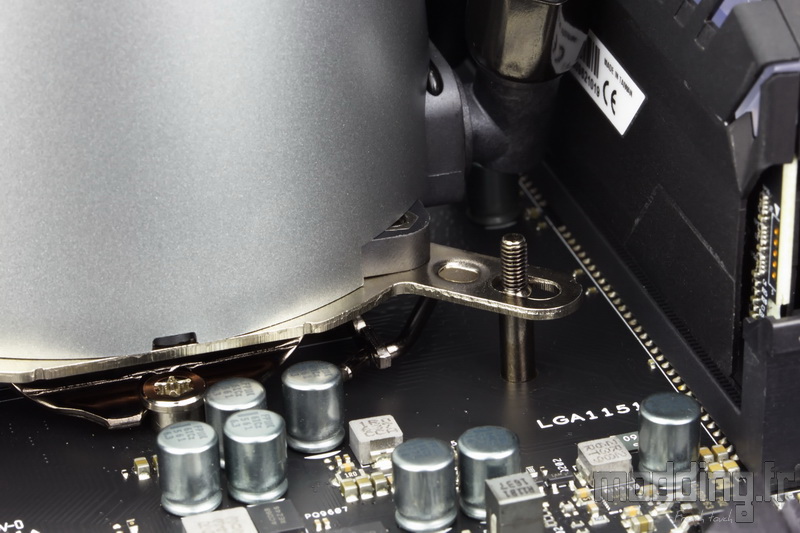

On constate que seule l’extrémité de ces vis est taraudée, le reste de la vis arbore un diamètre légèrement plus large…
… Ce qui permet de recevoir les pattes de fixations préalablement assemblées sur le corps de la pompe.
Ainsi DeepCool se passe d’entretoise à ce niveau.

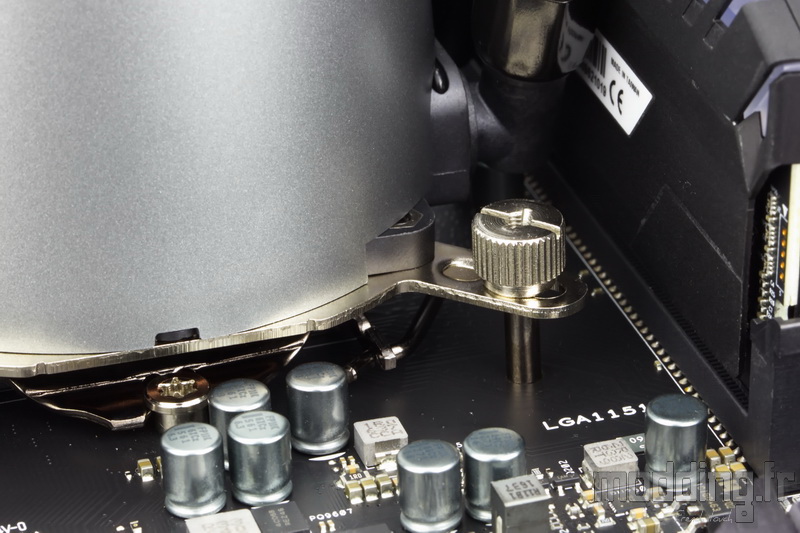

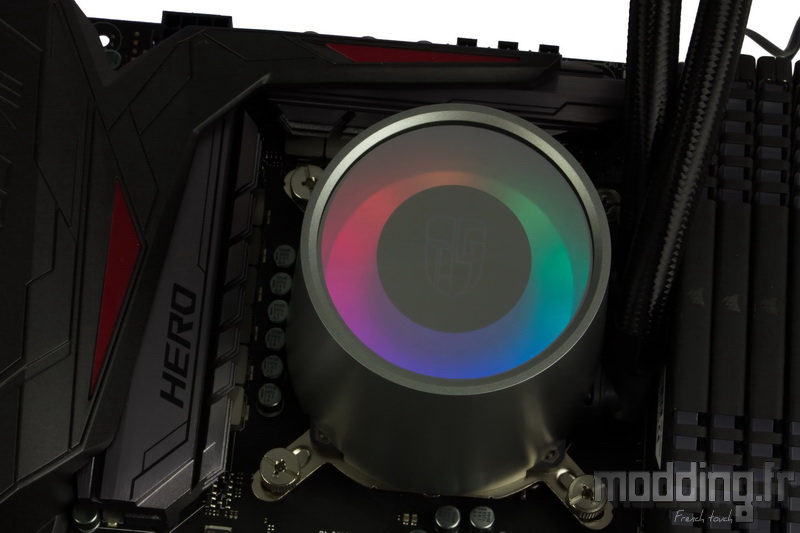

Tout en maintenant le bloc sur le CPU afin que des bulles d’air ne viennent pas investir la pâte thermique, nous mettons en place les boulons.
On adopte un serrage tout en respectant un schéma en croix afin de garder la base bien parallèle au CPU.
Le serrage se fait à fond, on peut alors se procurer un tournevis plat pour finaliser le serrage.
Les dimensions de l’orifice au niveau de chaque extrémité des pattes de fixation sont inférieures au diamètre de la partie lisse de la vis, du coup la patte est maintenu à la hauteur idéale et on n’a pas à se soucier de la force de serrage.

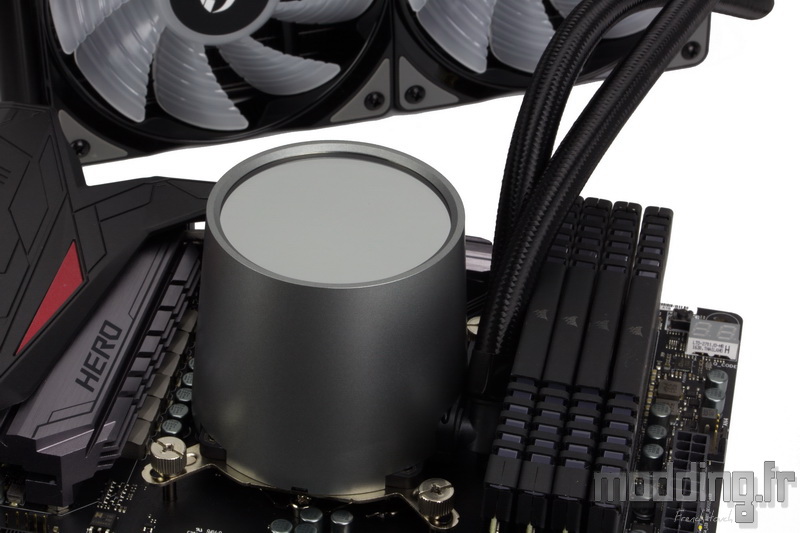

Une fois la pompe en place, il nous faut alors connecter les câbles issus du module qui émergent à proximité des deux embouts coudés.
On branche la prise 3-pins sur la prise AIO ou W-Pump de la carte mère. Ces prises ont pour propriété de fournir directement du 12 V sans aucune modulation de la tension et ce même à l’allumage de notre PC, ainsi la pompe est de suite alimentée avec la tension adéquate.
A défaut d’avoir ce genre de prise, nous utilisons une quelconque prise Fan que l’on aura configurée pour qu’elle délivre constamment une tension maximale.
On branche ensuite les prises 4-pins des deux ventilateurs sur le Hub PWM que fournit DeepCool.
Pour rappel la prise blanche doit être impérativement occupée pour que le système reconnaisse la vitesse de la ventilation.
On branche ensuite la prise 4-pins issue du Hub sur la prise CPU_Fan de la carte mère.
Il ne reste plus qu’à connecter les diverses prises 3-pins RGB sur l’adaptateur 4 en 1.
A nous ensuite de connecter la prise femelle de ce dernier câble, soit sur le contrôleur RGB de DeepCool, soir sur la carte mère via l’un des deux câbles adéquats.
Pour rappel, afin de profiter du logiciel de gestion RGB de la carte mère, celle-ci doit disposer de la technologie RGB adressable et donc nous devons avoir sur son PCB un header RGB adressable : ADD_Header chez Asus, JRAINBOW chez MSI et GDV chez Gigabyte.

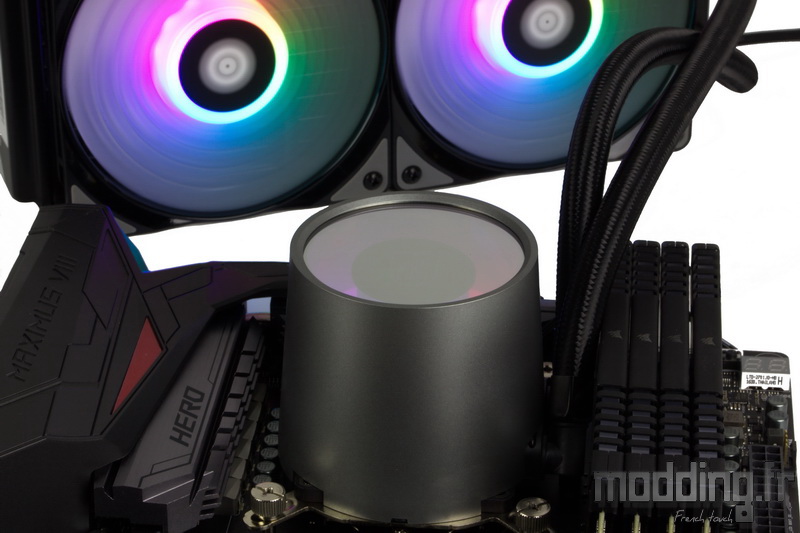

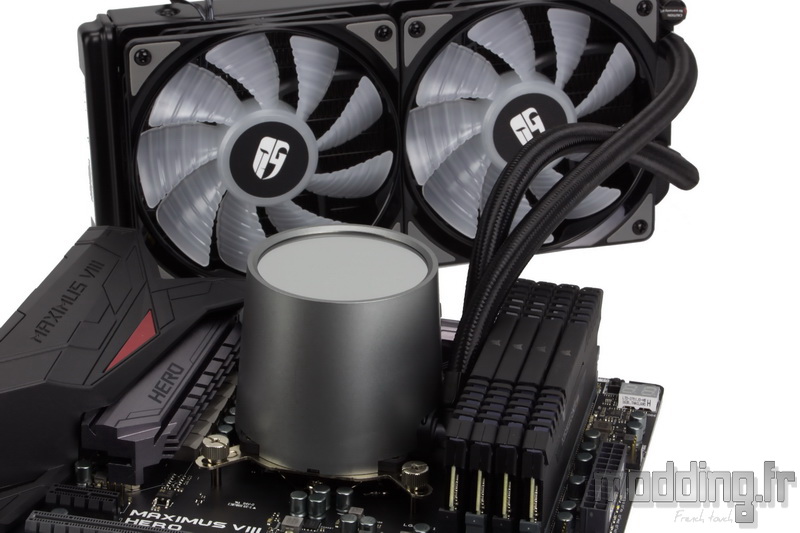

Le Castle 240 RGB est en fonction, il ne reste plus qu’à lancer les différents tests afin d’évaluer ses capacités en terme de refroidissement tout en écoutant sa ventilation.
