Le All in One :
Nouveaux ventilateurs sur le Castle 240 RGB par rapport au Captain 240EX RGB, cependant nous gardons le même radiateur.
Ce dernier permet d’accueillir deux ventilateurs en 120 mm. DeepCool propose aussi une version en 280.
Il est constitué d’aluminium revêtu d’une peinture de couleur noire.
Il mesure 274 mm de long sur 120 mm de large.
Les points de fixations sont taraudés d’un pas de vis de type UNC-6.32.
On remarque que la position des trous de fixation tombe en face des ailettes et non des tubes, un bon point pour éviter de percer le radiateur avec des vis trop longues ou un serrage trop appuyé.
Son épaisseur est portée à 27 mm, ce qui avec les ventilateurs portent l’addition à 53 mm (nous prenons en compte l’épaisseur des silentblocs).
Un radiateur doté d’un design plutôt basique où on note la présence de rivets sur les flancs.
Les tuyaux sont totalement sertis à deux embouts droits émergeant à la base du radiateur.
Un insert métallique cache l’ensemble et permet surtout de garantir la mise en place de …
… La gaine tressée qui recouvre les tuyaux du Castle 240 RGB, une gaine de type Paracord.
Les tuyaux mesurent 310 mm et ont un diamètre externe de 12 mm.
A proximité de ces embouts, nous avons une troisième sortie de ce qu’il semble être l’orifice de remplissage.
Celui-ci est obturé par un bouchon sur lequel est apposé une étiquette portant la mention “Caution : No warranty if removed”.
Les deux tuyaux terminent leur course sur des embouts coudés au niveau de la pompe.
Nous retrouvons le même type d’insert métallique.
Ces embouts coudés sont rotatifs sur environ 180°.
La comparaison avec le Captain 240EX RGB s’arrête là…

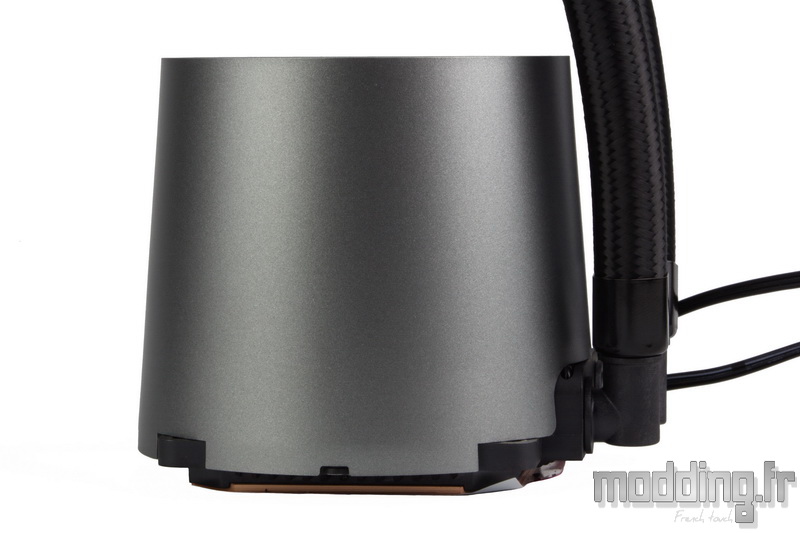

En effet le Castle 240 RGB dispose d’un tout nouveau module pompe/Waterblock qui prend la forme d’une tour ! Logique pour un AIO prenant le nom de Castle (château…) :p
Une tour conique dotée d’un diamètre inférieure de 79 mm et d’un diamètre supérieur de 70 mm. La hauteur est de 71 mm.
Le carénage est en plastique avec une couleur gris argenté dotée d’un aspect métallisé.
Au-dessus nous avons une surface totalement pleine et rempli d’eau…!!!
Serait-ce alors un “château d’eau”…
On reprend… Une surface plane dotée d’un aspect miroir.
Nous avons à faire à un double vitrage dont la partie supérieure en acrylique se compose d’un miroir sans tain permettant de laisser filtrer le rétroéclairage RGB.
Le Castle 240 RGB éteint laisse place à un AIO doté d’un design relativement sobre.
Nous verrons qu’une fois allumé, le miroir sans tain laisse apparaître le logo GamerStorm baigné d’un rétroéclairage issu de plusieurs LEDs adressables.
A la base de cette tour… Au détour d’une porte dérobée, émergent deux câbles.
Chacun d’eux est composé de trois fils collés les uns aux autres présentant ainsi un profil plat.
Alors que les tuyaux du Castle 240 RGB sont revêtus d’une gaine tressée, DeepCool ne reconduit pas ce type de revêtement sur ces câbles.
Ils mesurent 270 mm.
Le premier se termine par une prise 3-pins et assure l’alimentation de la pompe.
Le second se termine par une prise RGB 3-pins femelle et se branche sur le câble 4 en 1.
Un film protège la base du waterblock.
Comme il est stipulé en rouge et en anglais…. il est impératif de retirer le film avant d’installer le Castle 240 RGB sur le processeur au risque de ne pas avoir les performances espérées…
Cette base de forme carrée mesure 55 mm de coté.
Elle est en cuivre et ne présente aucune trace visible d’usinage, cependant nous sommes loin d’une finition miroir comme sur le haut de la pompe.
Sur le site de DeepCool, nous avons une représentation éclatée du module pompe/waterblock.
On distingue bien le principe du double vitrage acrylique qui recouvre la pompe.
Les axes et roulements en céramique assurent une fiabilité de la pompe dans le temps tandis que la présence de micro canaux au sein du waterblock permet d’optimiser le transfert de chaleur.
La partie en plastique noir, sur lequel repose le carénage externe de la pompe, présente au niveau des coins de la base du waterblock des points de fixation.
Ces derniers viennent accueillir les pattes de fixations du Castle 240 RGB.
Une petite étiquette ronde “interdit” l’accès à la vis présente dessous et donc au démontage de la pompe sous peine d’annuler la garantie.
