Le ventilateur :
Deux ventilateurs équipent le Castle 240 RGB. Ils appartiennent à la gamme CF 120 de DeepCool.
Afin de mettre en valeur le rétroéclairage RGB, le ventilateur dispose d’un cadre noir et de neuf pales blanches dotées d’un aspect translucide.
La forme du cadre reste des plus classiques tandis que les branches de liaison sont légèrement recourbées et profilées.

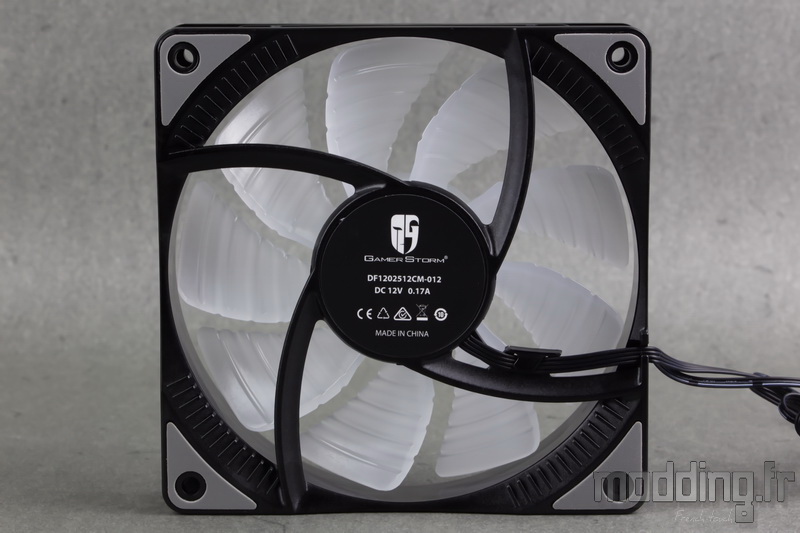

Au centre, nous avons l’étiquette adhésive nous renseignant sur le modèle du ventilateur (DF1202512CM-012) ainsi que sur les caractéristiques électriques : 0.17 A, ce qui nous donne une puissance consommée de 2.04 W.
Nous avons une épaisseur d’un peu plus de 25 mm de par la présence des patins en silicone.
Les pales translucides sont dotées de 4 stries jouant le rôle de canalisateur d’air afin d’optimiser le flux d’air.
Le centre des pales adopte le même aspect translucide et arbore le logo DeepCool, plus précisément l’emblème de sa branche gaming : GamerStorm.
Ce côté translucide engendre une meilleure diffusion du rétroéclairage avec des LEDs RGB prenant place au centre du ventilateur.
Afin de maximiser l’effet du rétroéclairage, la bande interne du cadre revêt un aspect brillant.
Les coins sont équipés de silentblocs et ce sur les deux faces du cadre.
L’espace entre les deux faces est laissé libre.
On note la présence de renfort sur le pourtour du cadre, prédominant au niveau des coins.
On remarque aussi la présence de petites ailettes sur le bord sortant du flux d’air.
Elles permettent de minimiser les turbulences et ainsi améliorer le niveau sonore.
Une multitude de fils émerge de la platine électronique, elles suivent l’une des branches jusqu’à l’un des bords du cadre.
Les fils de couleur noire se divisent en deux câbles distincts.
Point de revêtement sous la forme d’une gaine tressée, ils arborent un profil plat avec les fils collés les uns aux autres.

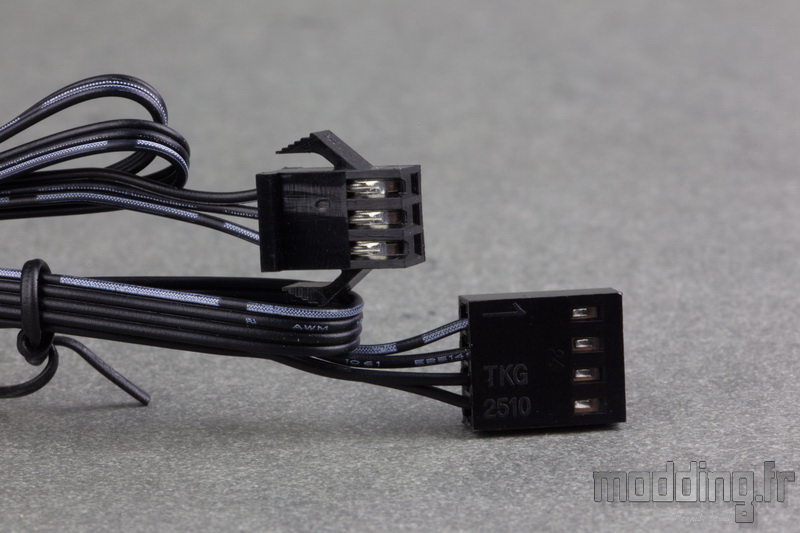

Ils terminent leur course dans deux prises différentes.
Celle du haut concerne le contrôle du rétroéclairage RGB adressable qui reste du coup indépendant de la ventilation.
La seconde prise concerne l’alimentation du ventilateur. La prise de type 4-pins traduit une gestion PWM.
La câble RGB mesure 400 mm tandis que le câble PWM mesure 300 mm.
Le ventilateur est équipé d’un roulement de type Hydro Bearing qui à l’avantage de réduire le niveau sonore par rapport à un roulement à palier lisse ou à billes.
La vitesse de rotation s’étale de 500 tr/min (+/- 200) à 1800 tr/min (+/- 10%).
La vitesse maximale engendre un débit d’air de 69.34 CFM soit 117.8 m3/h et une pression statique de 2.42 mm H2O.
