Les caractéristiques :
Le Castle 240 RGB prend place dans une boite en carton avec un large fond noir accompagné dans sa partie basse par une bande de couleur verte.
Nous avons une photo de la pompe avec une vue de 3/4 en plongée pour apprécier son rétroéclairage RGB.
Cette fois-ci, on peut se fier à cette photo, contrairement au Captain 240EX RGB précédemment testé, car les LEDs qui equipent le Castle 240 RGB sont de type adressable et donc capable d’afficher leur propre couleur par rapport à leurs voisines.
Nous avons une petite icone Asus Aura qui mentionne la compatibilité avec les cartes mères de la marque Asus disposant de la technologie RGB Adressable. Cependant si on se réfère au site DeepCool, il est aussi fait mention des autres marques : “Utilise des diodes WS2812B ADD-RGB et le connecteur à 3 broches est compatible avec les sources de contrôle 5V/D/G et 5V/D/NC/G, utilisées sur de nombreuses cartes mères comme ASUS, MSI, Gigabyte.”
Le logo Gamer Storm ainsi que le nom du modèle complètent le tableau.
Au dos de la boite, nous avons les différentes dimensions du module pompe/waterblock ainsi que celles du radiateur.
Nous trouvons une liste des Sockets compatibles avec le Castle 240 RGB. Les spécifications de ce dernier sont aussi présentes ainsi qu’une liste mentionnant ses principales caractéristiques.
Sur l’un des cotés, nous retrouvons le logo GamerStorm ainsi que le nom du modèle. Une photo du Castle 240 RGB au complet accompagne ce beau monde.
Le coté opposé affiche, en plus du nom du modèle, 6 icônes mettant en avant les caractéristiques de l’AIO.
Le Castle 240 RGB est protégé par un carton compartimenté permettant de bien caler les différents éléments. La pompe ainsi que le radiateur sont emballés dans un sachet plastique afin de les mettre à l’abri de la poussière.
Chacun des ventilateurs prend place dans un étui en carton et le bundle est rangé dans une petite boite fermée.
Le tout est recouvert par une fine plaque en mousse expansée noire.
La boite en carton blanc contient donc les accessoires du Castle 240 RGB, chacun des éléments prend place dans un sachet zippé.
On y trouve le manuel d’installation…
… Sous la forme d’un dépliant.
Il présente une multitude de schémas de montage très explicites.
Du coup nous nous passons de blabla et DeepCool se dispense d’une quelconque traduction.
Avec le Castle 240 RGB, le système de montage diffère quelque peu de celui du Captain 240EX RGB.
On revient sur une backplate en acier identique au Captain 360.
Elle est commune aux deux Sockets avec sa face Intel…
…Et sa face AMD.
Les vis de fixation dotées d’une tête plate et ronde viennent prendre place sur les extrémités de la backplate.
En prêtant attention à la base de ces vis, on distingue une petite encoche qui permet d’éviter que la vis ne tourne sur elle-même lors du serrage des boulons.
Nous verrons tout cela en détail dans la rubrique “Montage”.
Afin de les maintenir en place au niveau de la backplate, DeepCool fournit 4 inserts en plastique.
4 boulons chromés que l’on peut serrer à la main voire avec un tournevis cruciforme ou plat, finalisent l’assemblage de la pompe sur le CPU.
4 petites vis dotées d’une tête fraisée se chargent de monter les pattes de fixations sur la pompe du Castle 240 RGB.
Les pattes de fixations spécifiques au Socket Intel.
Les trous fraisés sont destinés aux vis ci-dessus. La forme oblongue des autres orifices permettent de respecter l’entraxe du Socket 115x ou 1366.
En ce qui concerne le Socket 20xx, nous avons un jeu d’entretoises spécifique.
Les pattes de fixations spécifiques au Socket AMD.
Elles intègrent plusieurs orifices correspondant aux différents entraxes des Sockets AM4, TR4 et les autres Sockets d’AMD.
Nous avons un jeu d’entretoises spécifique pour le Socket AM4…
… Ainsi qu’un jeu d’entretoises spécifique au Socket TR4.
Les autres Sockets AMD (AM2 (+), AM3 (+), FM2 (+), FM1) empruntent le système de fixation via la backplate.
Comme sur le Castle 240 RGB, nous avons deux ventilateurs, DeepCool ne manque pas de fournir son propre Hub PWM.
De forme triangulaire avec un carénage en plastique, il peut accueillir jusqu’à 4 ventilateurs.
Il dispose donc de 4 prises 4-pin dont une blanche. Cette dernière est la seule disposant de la connectique “signal” branchée.
Il faut donc impérativement brancher un des ventilateurs sur cette prise pour que le système connaisse la vitesse des ventilateurs.
Un câble émerge à l’une des extrémités du Hub. Il est revêtu d’une gaine tressée noire très compacte et se termine par une prise 4-pins que l’on branche sur la prise CPU_Fan de la carte mère ou toute autre prise 4-pins le cas échéant.
Il mesure 420 mm.
Si on trouve que ce câble n’est pas assez long…!!!
DeepCool fournit une rallonge mesurant 400 mm. Elle est dotée de prises 4-pins (mâle/femelle) et est revêtue d’une gaine tressée noire plus classique.
La marque procure aussi un collier Serflex ainsi qu’une bande adhésive sur ses deux faces afin de fixer le Hub.
Nous allons être tatillon, mais pourquoi ne pas disposer d’une bande magnétique plutôt que cette bande adhésive, d’autant que le Hub dispose déjà d’une bande adhésive de ce type sur sa base.
Nous avons une petite seringue de pâte thermique.
Dans un autre sachet, nous avons toute la visserie pour fixer les ventilateurs sur le radiateur et fixer ce dernier au boitier.
On compte 8 longues vis et 8 vis courtes.
Le pas de vis est de type UNC-6.32.

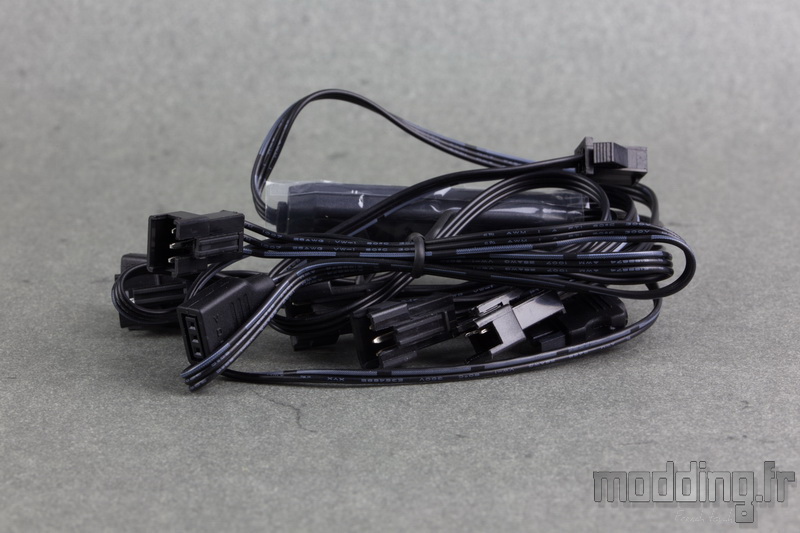

Un dernier sachet embarque tout un amas de câbles…
Il s’agit de tout le nécessaire afin d’assurer la gestion RGB du Castle 240 RGB.
Comme nous l’avons spécifié en introduction, DeepCool propose deux choix quant à la gestion du rétroéclairage.
La première option est de passer par le contrôleur RGB maison.
Il faudra bien sûr intervenir physiquement sur les différentes touches pour modifier le rétroéclairage et de ce fait ouvrir le boitier du PC. Il est d’ailleurs dommage que les différents constructeurs ne pensent pas à disposer des câbles dotés de prises TJC8 2-pins ou 3-pins au niveau de ce module… Ainsi il est plus aisé de faire passer ces câbles par différents orifices du boitier et pour le coup placer le module à l’extérieur du PC.
- Bouton + : passe sur le mode suivant.
- Bouton central : permet de faire varier la vitesse d’exécution du mode et ce sur 5 niveaux. Un appui long permet d’éteindre le rétroéclairage.
- Bouton – : passe sur le mode précédent.
Comme on peut le constater nous avons un bouton “+” et un bouton ” – ” qui permettent de passer d’un mode à l’autre dans un sens ou dans l’autre.
DeepCool a configuré son contrôleur pour proposer pas moins de 36 modes d’éclairage !!!
Du coup, la marque trouve plus judicieux de placer ce genre de bouton pour éviter d’avoir à faire le tour des 36 effets.
Nous ne manquons pas de détailler chacun des modes dans la rubrique adéquate.
A l’une des extrémités du module émerge un câble constitué de deux fils qui parcourt 400 mm avant de se terminer par une prise Sata.
L’alimentation est donc assurée par cette prise avec un câblage en 5 V correspondant à la tension des LEDs qu’embarque le Castle 240 RGB.
A l’autre extrémité, nous avons un câble de 150 mm constitué de 3 fils.
Il se termine par une prise RGB clipsable (mâle). Les trois connectiques sont spécifiques à la technologie RGB adressable.
On dispose d’un câble 4 en 1 doté d’une prise RGB femelle et de 4 prises RGB mâles.
Comme pour le contrôleur, les prises sont de type 3-pins.
Cela permet de brancher le câble RGB de la pompe ainsi que le câble RGB de chaque ventilateur.
La prise RGB femelle se branche sur la prise RGB mâle du contrôleur (ci-dessus) ou…
… Sur la prise RGB mâle de ce câble disposant d’une prise RGB plus classique.
Il mesure 370 mm.
Il s’agit de la seconde option du contrôle RGB du Castle 240 RGB.
La prise RGB “classique” ne comporte cependant que 3 connectiques disponibles…
Connectique +5 V, D et GND…
On dispose d’un second câble sur lequel on peut brancher la prise femelle du câble 4 en 1 cité plus haut.
Il mesure aussi 370 mm de long et dispose d’une connectique RGB 3-pins toute aussi particulière…
Connectique V, D et G… Le V pour le +5 V et le G pour le GND (le négatif ou Ground en anglais).
Ces deux derniers câbles permettent d’effectuer le branchement sur une carte mère disposant de la technologie RGB.
On reste quelque peu pantois sur ce coup, ne sachant réellement comment réaliser le branchement sur le header RGB de la carte mère qui dispose lui de 4 connectique : +12 V,G, R et B…
C’est à ce moment que nous devons faire le distinguo entre des LEDs RGB classiques et des LEDs RGB adressables. Tout d’abord, les premières sont alimentées en 12 V alors que les LEDs adressables sont, elles, alimentées en 5 V.
Apres avoir effectué quelques recherches, avec le Castle 240 RGB nous avons à faire avec une technologie RGB adressable et de ce fait, pour que la carte mère gère aussi cette technologie, il faut aussi qu’elle dispose d’un header spécifique !!!
Le header RGB classique (RGB_Header chez Asus ou JLED chez MSI) ne contrôle que des bandes RGB classiques, avec la présence de 4 connectiques dont le + 12V.
Il faut alors que la carte mère dispose d’un header RGB adressable : ADD Header (chez Asus) ou JRainbow (chez MSI) qui propose les fameuses connectiques +5 V, D et GND du premier câble ,doté d’un saut de connectique entre le seconde et la quatrième.
Le second câble doté de la prise VDG est spécifique aux cartes mères de la marque Gigabyte dont le header RGB adressable présente justement cet aspect à trois connectiques jointes.
Les spécifications :
|
Castle 240 RGB
|
| Waterblock |
Cuivre |
| Dimensions pompe (L x P x H) |
91 x 79 x 71 mm |
| Vitesse pompe |
2550 (+/- 10%) |
| Consommation pompe |
2.52 W |
| Connecteur pompe |
3 pins |
| Radiateur |
Aluminium |
| Dimensions radiateur |
274 x 120 x 27 mm |
| Longueur tuyaux |
310 mm |
| Diamètre des tuyaux |
12 mm |
| Compatibilité |
Intel LGA 20xx / 1366 / 115X (1150 – 1151 – 1155 – 1156) – AMD TR4, AM2 (+), AM3 (+), AM4, FM2 (+), FM1. |
| TDP |
165 W (Intel) 250 W (AMD) |
| LEDs |
WS2812B ADD-RGB |
| LED Type |
Adressable |
| LED Tension |
5 V |
|
|
|
Ventilateur
|
| Dimensions |
120 x 120 x 25 mm |
| Vitesse de rotation |
500 (+/- 200) – 1800 tr/min (+/- 10%) |
| Connectique |
4 pins (PWM) |
| Débit d’air Max |
69.34 CFM soit 117.8 m3/h |
| Pression Statique Max |
2.42 mm H2O |
| Type de roulement |
Hydro Bearing |
| Consommation |
2.04 W |
