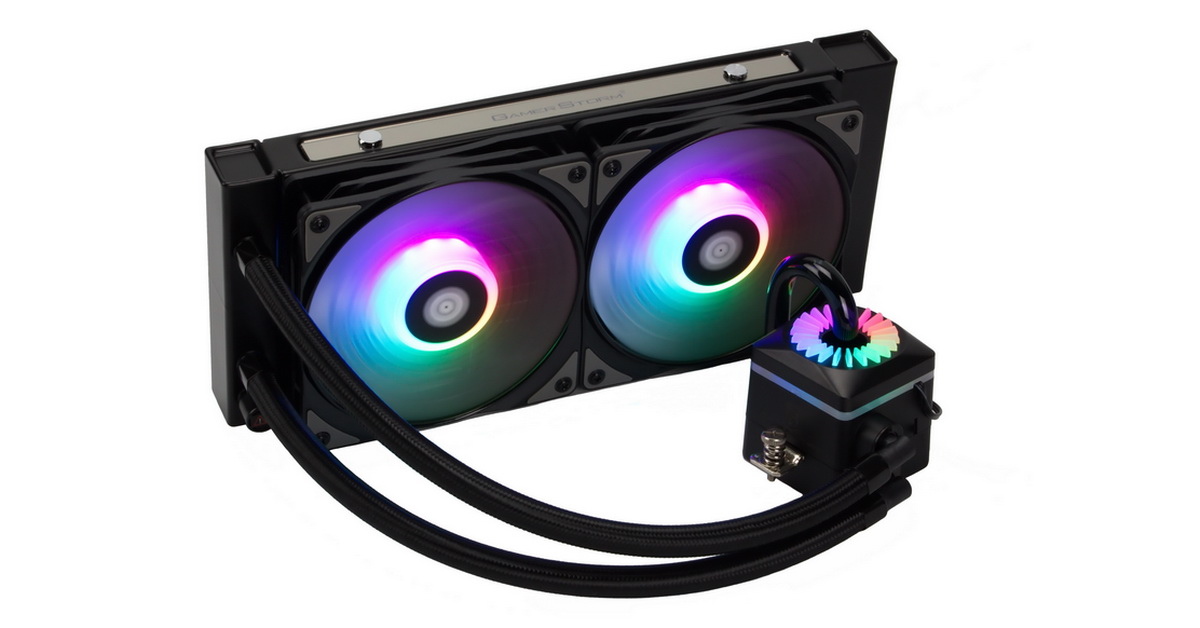

Le montage : Socket 115x

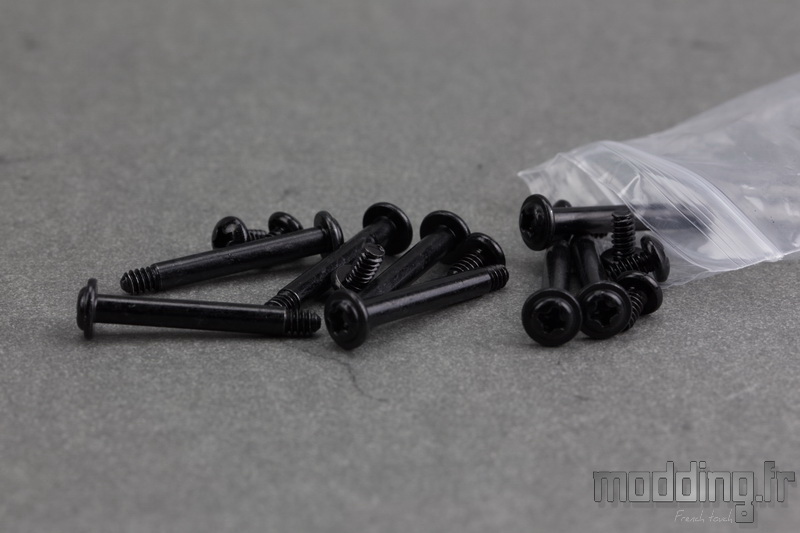

Dans un premier temps, on installe les ventilateurs sur le radiateur en utilisant les vis adéquates présentes dans le bundle.
À vous de voir, sur quelle face du radiateur vous voulez fixer les CF120 en fonction du sens du flux d’air : en extraction ou en aspiration par rapport au boitier et en Push ou en Pull par rapport au radiateur.
On évite de serrer trop fort les vis afin de ne pas brider le rôle des silentblocs appuyant sur la face du radiateur.
La backplate du Captain 240PRO comporte donc deux faces et en fonction du Socket, nous utiliserons l’une ou l’autre.
On repère le trou qui correspond à notre Socket 115x, le plus interne.
On retourne la backplate et…

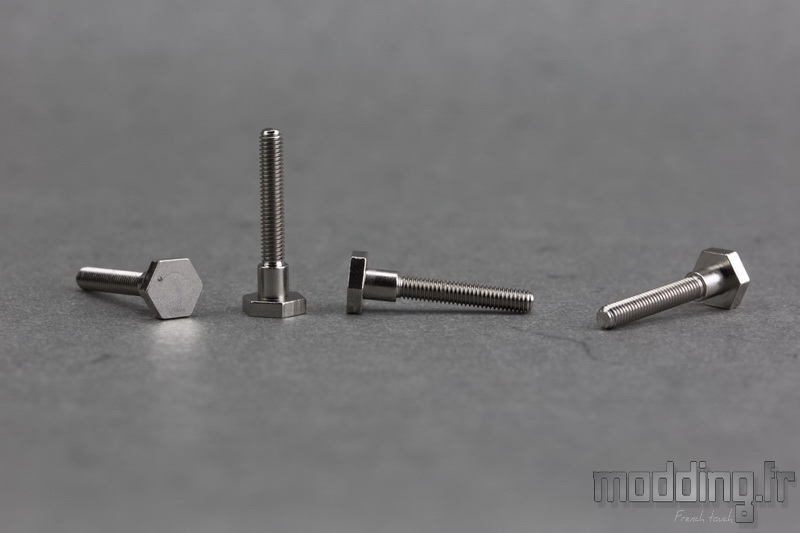

… On y glisse la vis à tête hexagonale.
Il faut qu’elle rentre parfaitement dans son logement.
Une fois l’opération répétée pour les 3 autres vis, la backplate est alors prête à prendre place au dos de la carte mère.
Des encoches et orifices permettent de laisser passer les vis du Socket.
Vu que la structure est en plastique, nous n’avons aucun souci quant au contact de la backplate avec le PCB.
Les vis passent au travers du PCB par les trous situés autour du Socket.

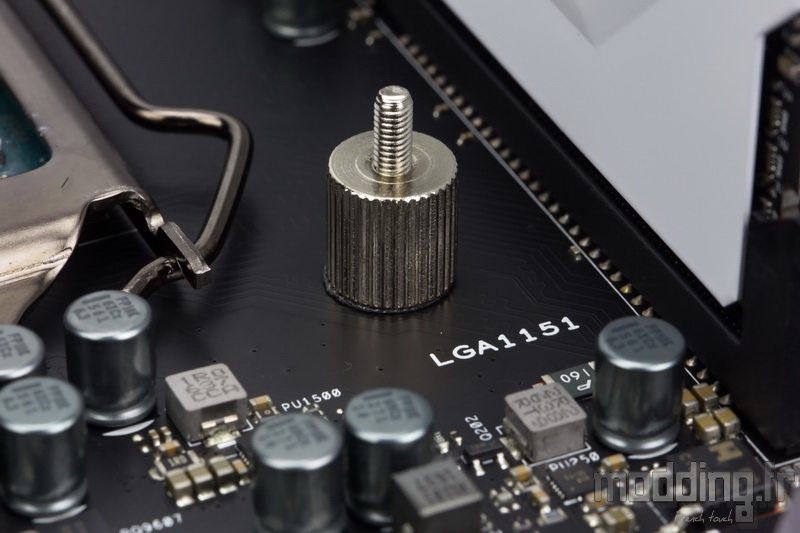

On insère les entretoises chromées que l’on visse jusqu’au contact du PCB sans chercher à trop serrer. La rondelle en plastique, collée sur ces entretoises, sécurise le contact avec le PCB.
Attention donc à bien orienter l’entretoise lors de sa mise en place.

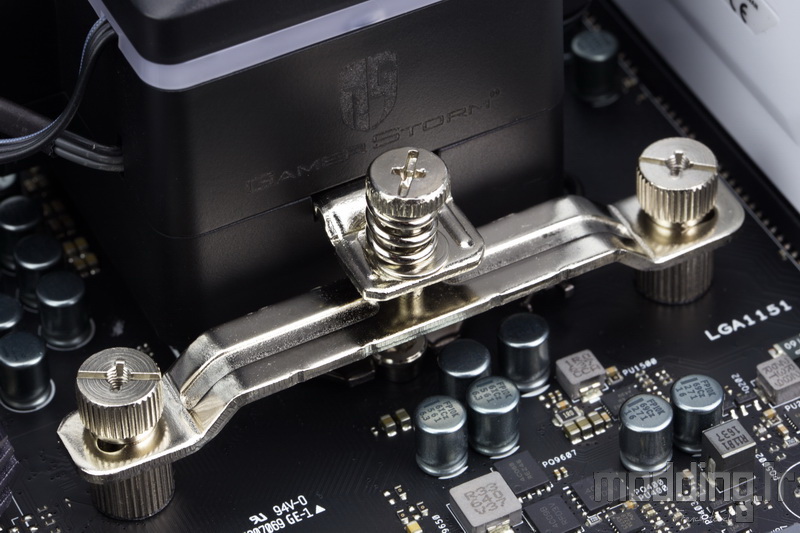

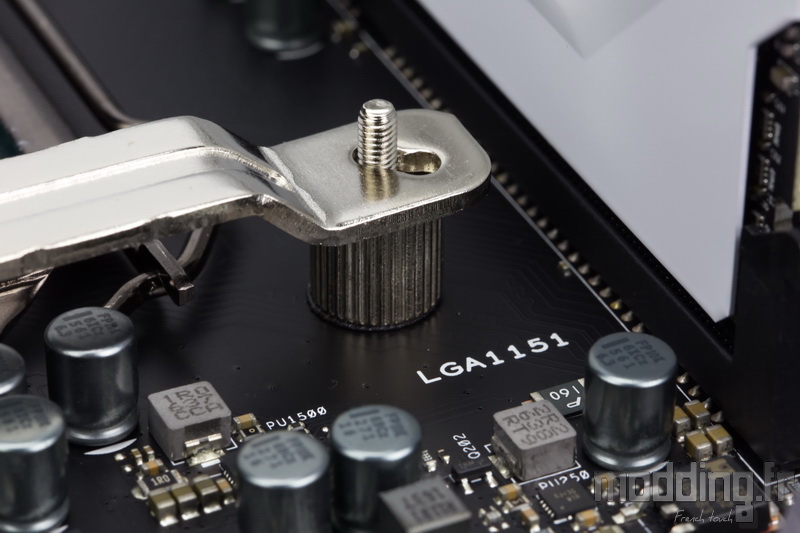

On positionne ensuite les platines de fixation en prenant en compte l’orifice correspondant à notre Socket.
Quoi qu’il en soit, il reste impossible d’installer la platine en utilisant les autres orifices.
On visse les boulons manuellement, dans un premier temps, pour éventuellement terminer le serrage avec un tournevis sans pour autant forcer.
Si vous voyez l’entretoise tourner à ce moment, c’est que vous êtes déjà au taquet +.
L’orientation des platines de fixation dépend du sens dans lequel nous voulons installer la pompe du Captain 240PRO.
Suivant les cartes mères, les composants de celle-ci peuvent décider de cette orientation.
Nous avons pris le parti de les installer horizontalement.
On met en place la pâte thermique.
On vous laisse le choix de la méthode : grain de riz qui se fait éclater par la pression du bloc ou étalement au préalable de la pâte sur le CPU.
On n’oublie pas de retirer le film qui protège la base en cuivre de notre pompe.

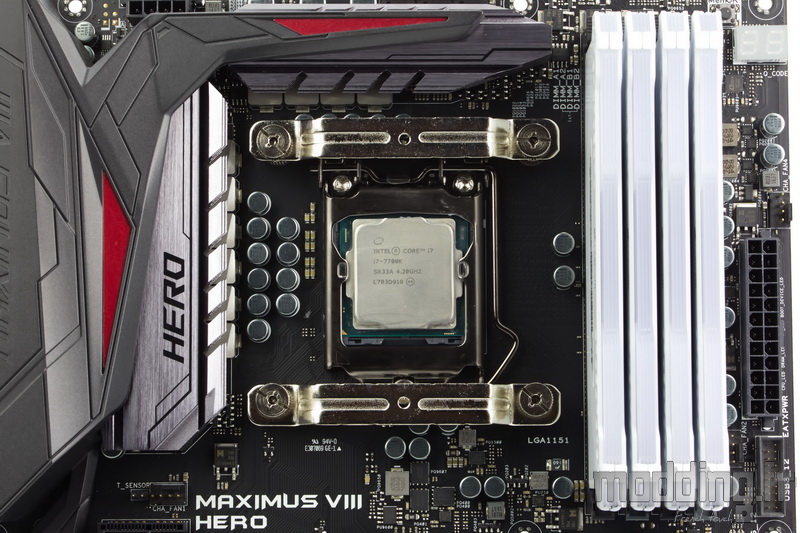

Nous positionnons cette dernière sur le processeur de façon à faire coïncider les vis montées sur ressort en face des trous taraudés des platines de fixation.
Ces vis peuvent plus ou moins s’écarter de la paroi (trou de forme oblongue) afin de s’adapter à l’entraxe Intel ou AMD.

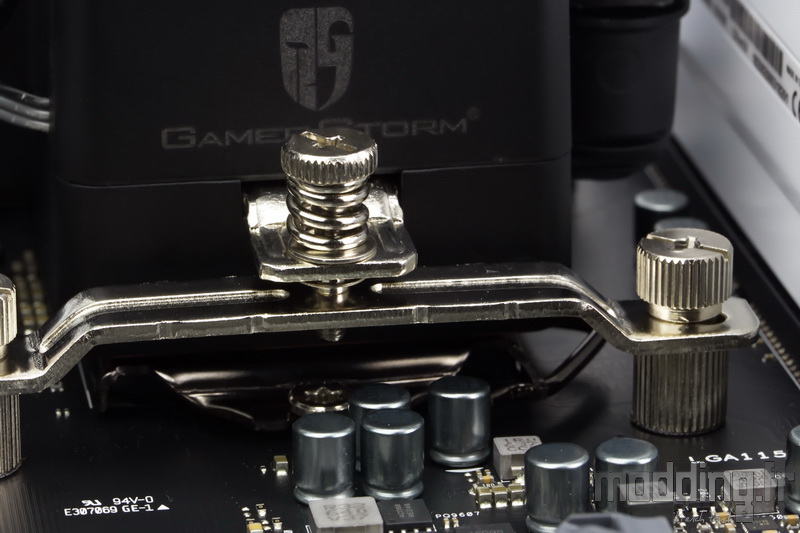

Tout en maintenant la pompe par le dessus, nous vissons les deux vis à l’aide d’un tournevis cruciforme.
Le serrage se fait alternativement, tour à tour, pour que la base reste bien parallèle au CPU.
On serre jusqu’à la butée, c’est le ressort qui se charge d’exercer la pression adéquate de la base sur le processeur.

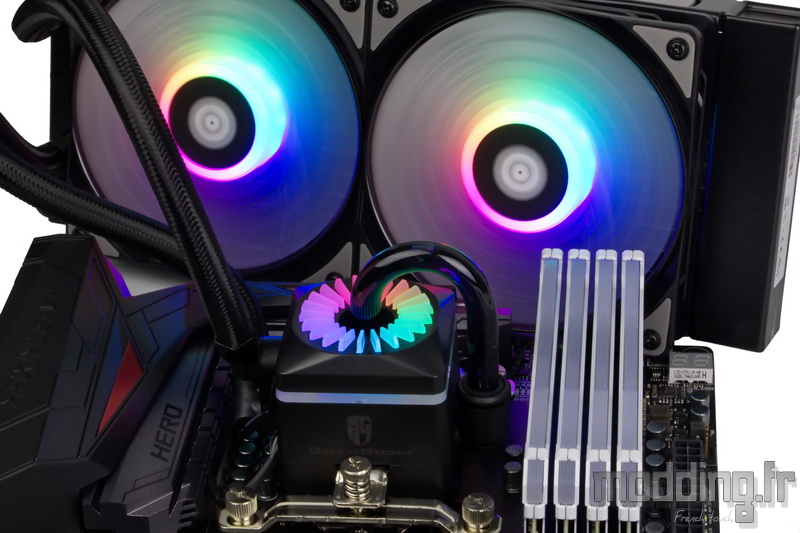

Un carénage noir, un tube noir, des tuyaux en caoutchouc revêtu de Paracord noir…
Doit-on remettre en défaut l’aspect chromé du système de fixation ?
Là, ça tranche un peu beaucoup…
Le kit d’assemblage devrait rester dans l’ombre au lieu de montrer impunément à la lumière !

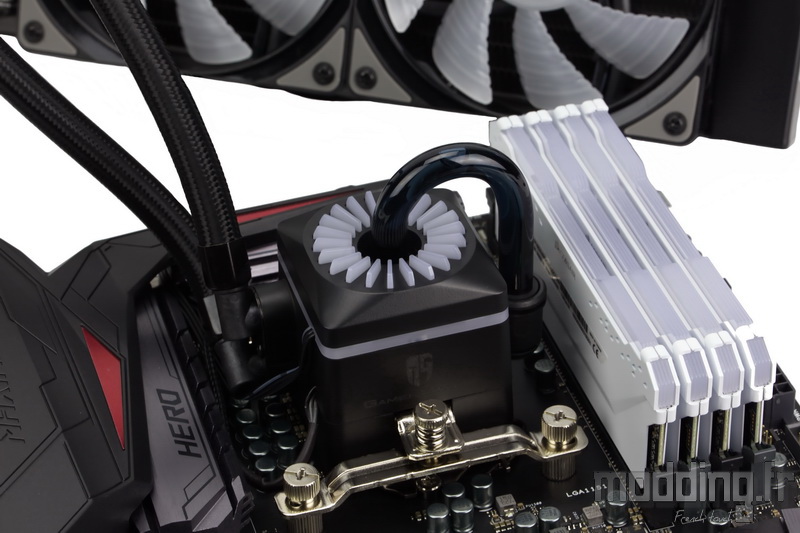

Le tube externe reste loin de nos barrettes mémoires.

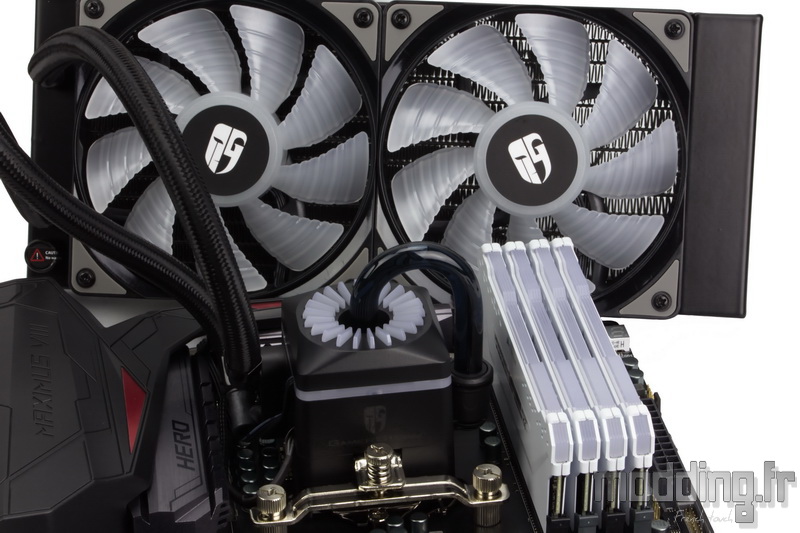

Il nous faut ensuite installer le radiateur au sein du boitier avec les petites vis UNC-6.32.
Les tuyaux sont d’une longueur confortable avec leurs 300 mm.

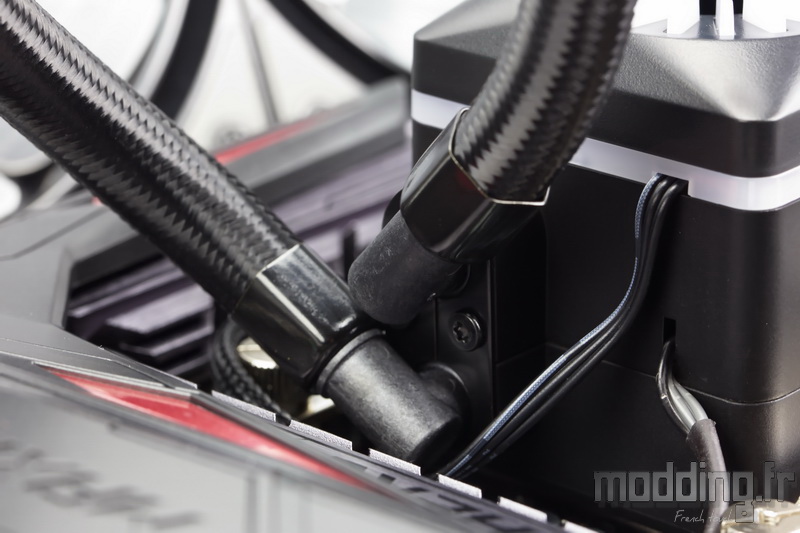

Les embouts coudés sont rotatifs.
Cependant, la disposition de ces deux embouts, l’un au-dessus de l’autre, bride quelque peu leur mouvement.
On peut quand même compter sur la relative souplesse des tuyaux sans qu’ils viennent à pincer.
Il est peut-être utile de réaliser, au préalable, un montage à blanc dans son boitier sans appliquer la pâte thermique afin de voir s’il n’est pas préférable de tourner la pompe dans un sens ou dans l’autre et donc orienter les platines de fixation en conséquence.
Tout cela dans le but d’optimiser l’installation du radiateur au sein du boitier et éviter que les tuyaux ne passent devant la pompe ce qui serait réellement dommage.
Nous effectuons les divers branchements.
On branche la prise 3-pins sur la prise AIO ou W-Pump de la carte mère. Ces prises ont pour propriété de fournir directement du 12 V sans aucune modulation de la tension, et ce dès l’allumage de notre PC, ainsi la pompe est de suite alimentée avec la tension adéquate.
A défaut d’avoir ce genre de prise, nous utilisons une quelconque prise Fan que l’on aura configurée pour qu’elle délivre constamment une tension maximale.
On branche ensuite les prises 4-pins des deux ventilateurs sur le Hub PWM que fournit DeepCool.
Pour rappel, la prise blanche doit être impérativement occupée pour que le système reconnaisse la vitesse de la ventilation.
On branche ensuite la prise 4-pins issue du Hub sur la prise CPU_Fan de la carte mère.
Il ne reste plus qu’à connecter les diverses prises aRGB propriétaire sur le HUB aRGB. Elles sont dotées d’un détrompeur ce qui évite une quelconque erreur.
Si l’on utilise le contrôleur externe de la marque, l’ordre de branchement n’entraîne aucune conséquence. Par contre, il se peut que les effets dynamiques du logiciel de la carte mère nécessitent justement de respecter un certain ordre dans le branchement des différents composants afin de coller à la propagation de l’éclairage.
A nous, ensuite, de connecter le HUB aRGB, soit sur le contrôleur RGB de DeepCool, soit sur la carte mère via l’un des deux adaptateurs.
Pour rappel, afin de profiter du logiciel de gestion RGB de la carte mère, celle-ci doit disposer de la technologie aRGB et donc nous devons avoir sur son PCB un header RGB adressable : ADD_Header chez Asus, JRAINBOW1 chez MSI et GDV chez Gigabyte.
La gestion logicielle de la carte mère a aussi pour intérêt d’harmoniser le rétroéclairage de l’ensemble des composants connectés sur ladite carte.
