Le montage : Socket 115x

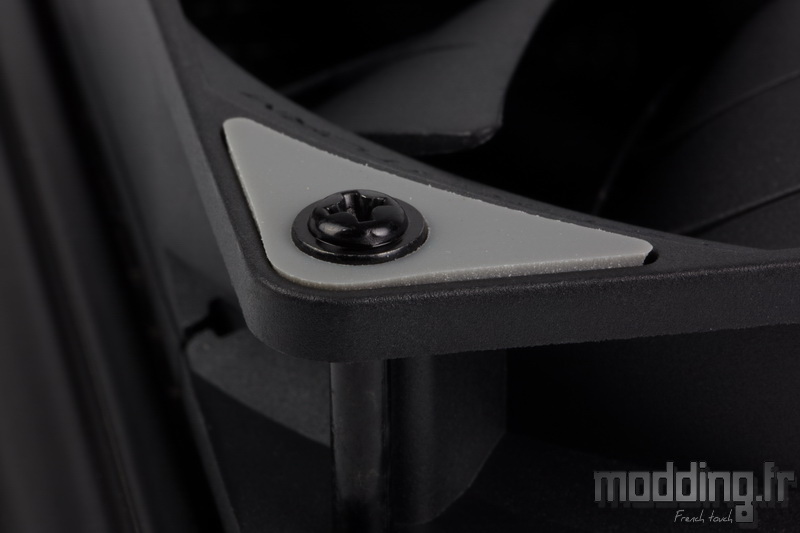

Dans un premier temps, on installe les ventilateurs sur le radiateur en utilisant les vis adéquates présentes dans le bundle.
On évite de serrer trop fort afin de ne pas brider l’efficacité des silentblocs en les écrasant.

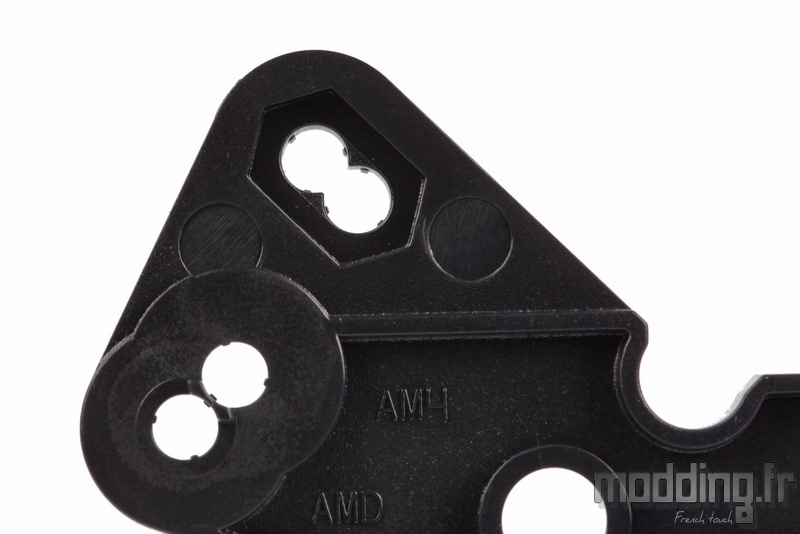

La backplate du Captain 240EX RGB comporte donc deux faces et en fonction du Socket, nous utiliserons l’une ou l’autre.
On repère le trou qui correspond à notre Socket 115x, le plus interne …

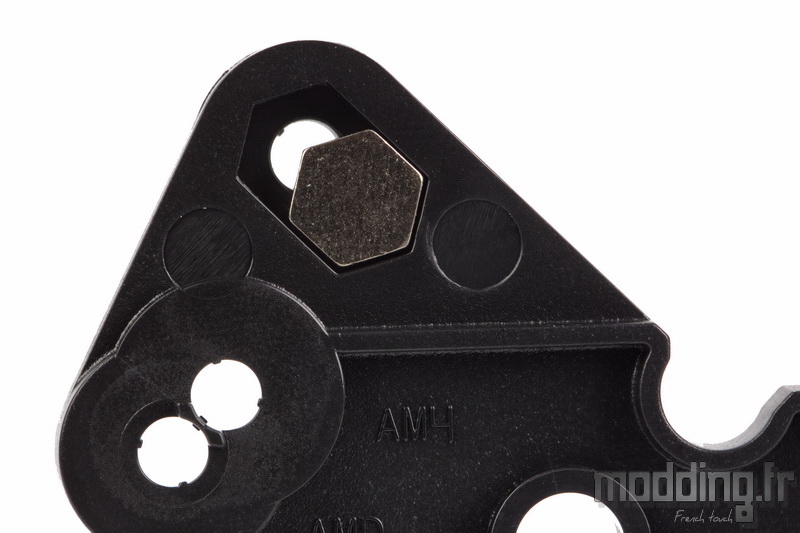

Et on y glisse la vis à tête hexagonale afin que cette dernière rentre bien dans son logement.
Nous répétons l’opération pour les trois autres vis.
L’assemblage de la backplate est plus simple que sur la première version du Captain…

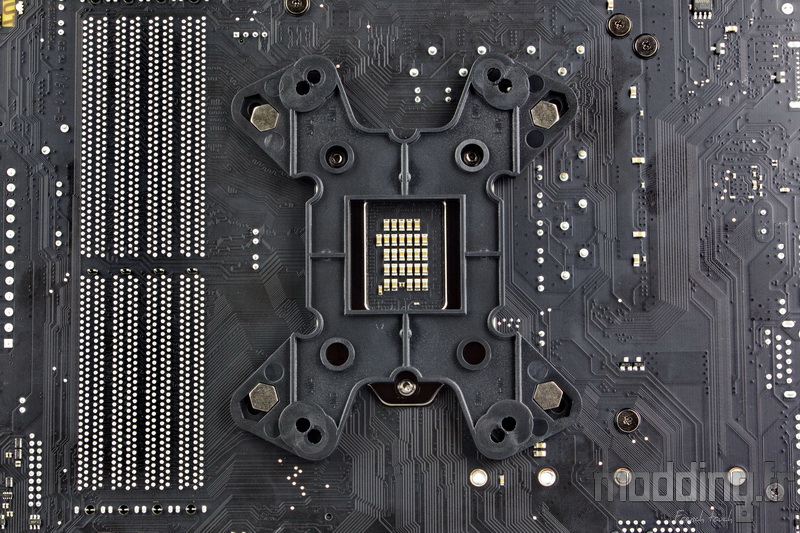

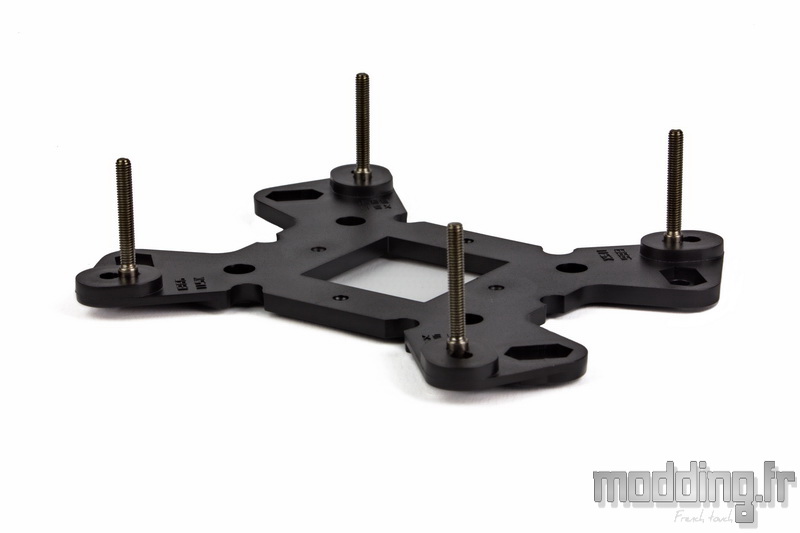

La backplate est alors prête à prendre place au dos de la carte mère.
Des encoches et orifices permettent de laisser passer les vis du Socket.
Et vu que la structure est en plastique, pas de soucis au niveau du contact avec le PCB.

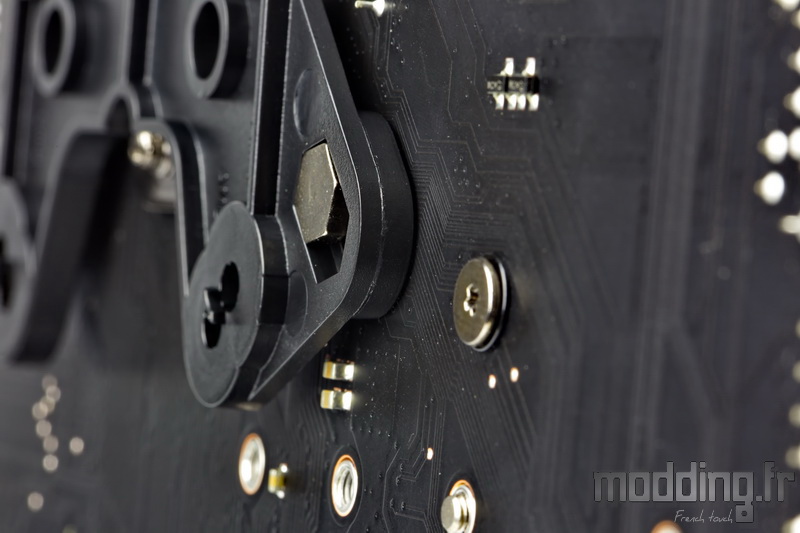

Les vis de la backplate passent au travers du PCB par les trous situés autour du Socket.

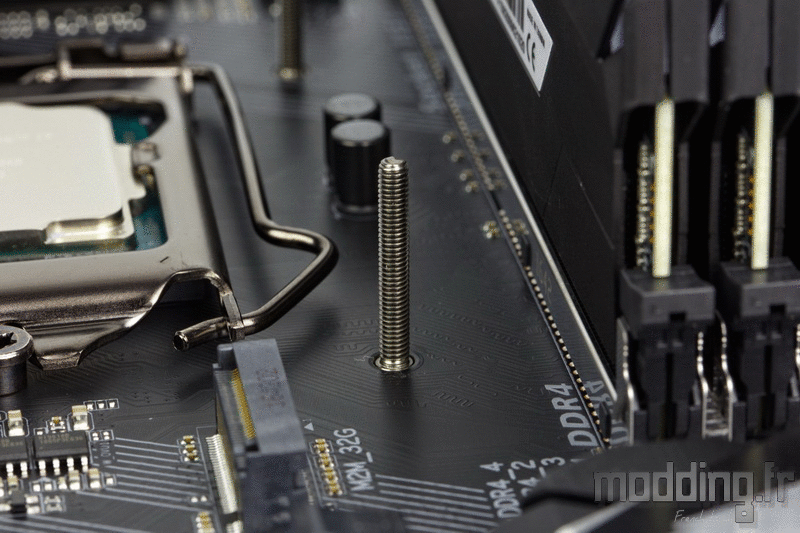

On insère les entretoises chromées que l’on visse jusqu’au contact du PCB sans chercher à trop serrer. Une rondelle en plastique est présente au niveau de ces entretoises et garantit le contact avec le PCB.

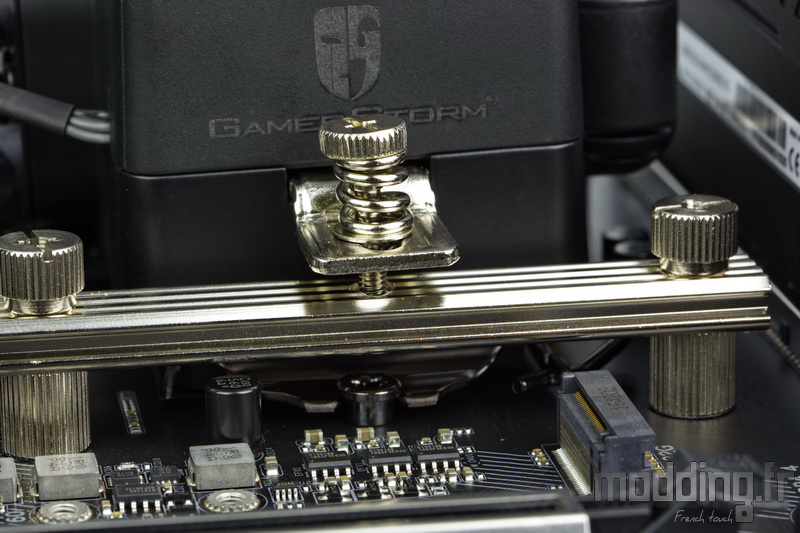

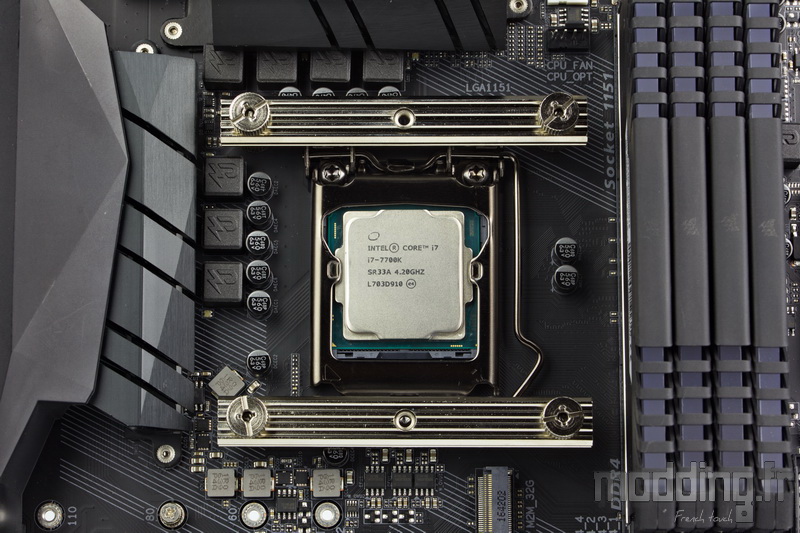

On place ensuite les platines de fixation et on visse les boulons manuellement, dans un premier temps, pour terminer par un dernier serrage avec un tournevis sans pour autant forcer.
Les platines s’installent horizontalement.

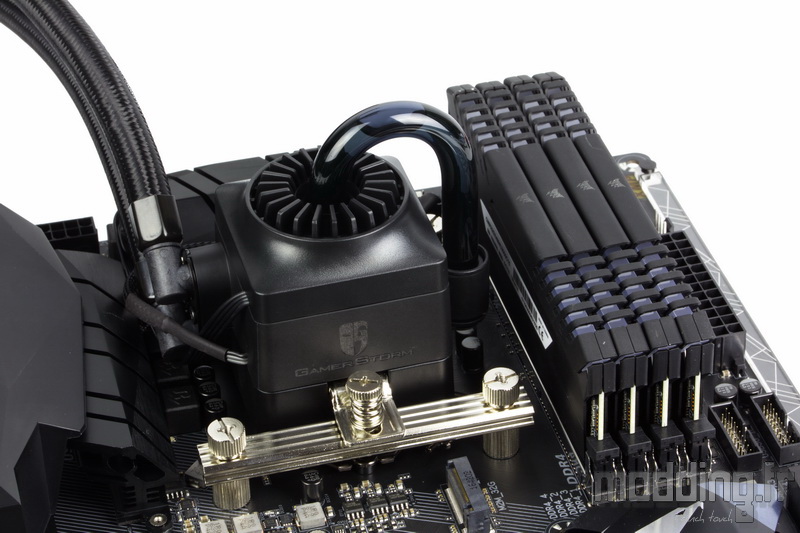

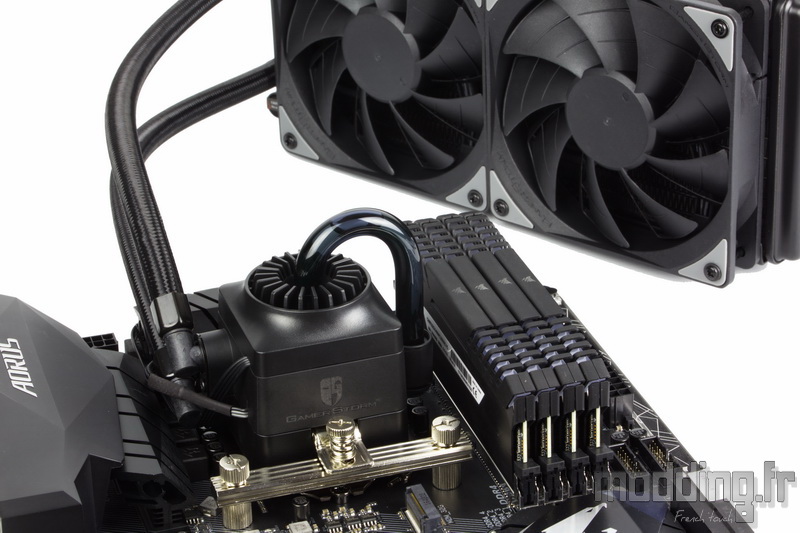

Comme DeepCool a déjà badigeonné la base du waterblock de pâte thermique, nous positionnons la pompe sur le processeur de façon à faire coïncider les vis montées sur ressort en face des trous taraudés des platines de fixation.
Ces vis peuvent être déplacées sur leur support (trou de forme oblongue) afin de s’adapter à l’entraxe Intel ou AMD.

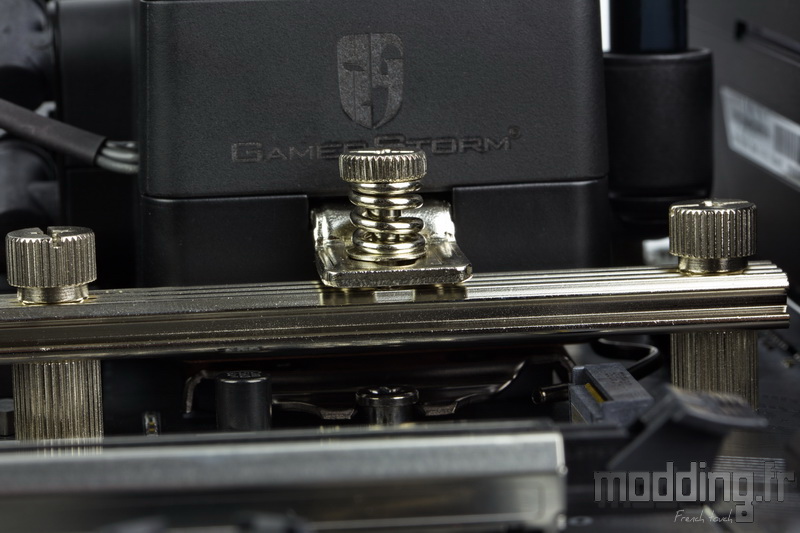

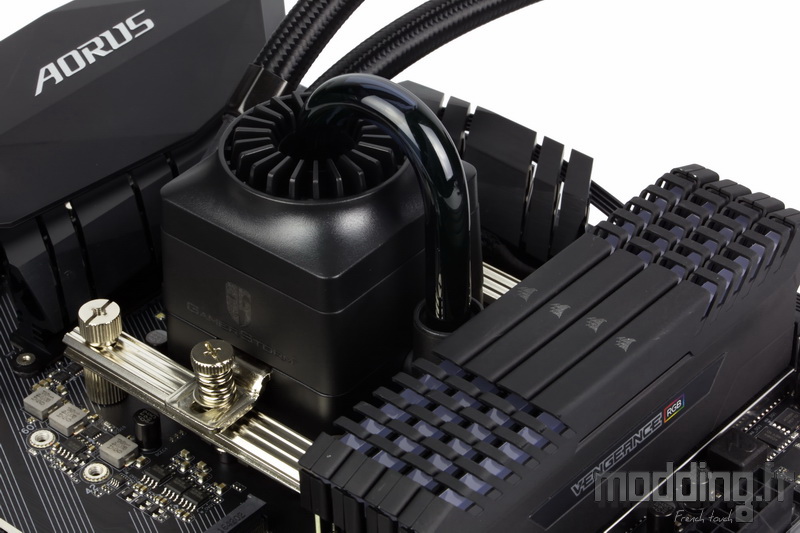

Tout en maintenant la pompe par le dessus, nous vissons les deux vis à l’aide d’un tournevis cruciforme.
Le serrage se fait alternativement, tour à tour, pour que la base reste bien parallèle au CPU.
On serre jusqu’à la butée, c’est le ressort qui se charge d’exercer la pression adéquate de la base sur le processeur.
Il ne reste plus qu’à brancher le câble d’alimentation de la pompe sur la prise “Pump” de la carte mère si elle en possède une ou, le cas échéant, sur la prise CPU Fan.
Les câbles des deux ventilateurs sont branchés sur le Hub PWM en connectant l’un d’eux sur la prise branche afin d’assurer la gestion PWM sur le second ventilateur.
Nous branchons ensuite le câble du Hub PWM sur la prise CPU Opt ou une quelconque prise 4-pins de la carte mère.

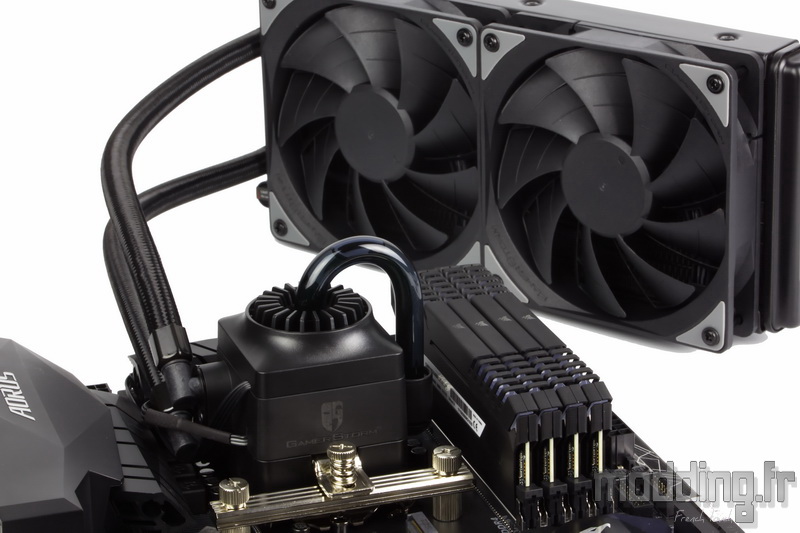

Un carénage noir, un tube noir, des tuyaux en caoutchouc revêtu de Paracord noir …
… Mais ce qui fait franchement défaut !!! c’est un système de fixation du même aspect !
Là ça tranche un peu beaucoup…
Surtout que l’ensemble doit rester plutôt dans l’ombre que dans la lumière pour que justement le rétroéclairage RGB soit mis en valeur.
