Les caractéristiques :
Le Captain 240EX RGB prend place dans une boite en carton avec un fond noir lacéré de traits colorés afin de suggérer le concept RGB qu’intègre cet AIO.
Nous avons une modélisation 3D de la pompe avec une vue du dessus pour justement apprécier le rétroéclairage.
Mais ne nous fions pas à cette photo qui donne l’impression que les Leds sont capable d’afficher leur propre couleur par rapport à leurs voisines car ce n’est pas du tout le cas….
Le logo Gamer Storm ainsi que le nom du modèle complètent le tableau.
Au dos de la boite, nous avons les différentes dimensions du module pompe/waterblock ainsi que celles du radiateur.
Nous trouvons une liste des Sockets compatibles avec le Captain 240EX RGB. Les spécifications de ce dernier sont aussi présentes ainsi qu’une liste mentionnant ses principales caractéristiques.
Sur l’un des cotés, sur un fond irisé, nous avons la photo du Captain 240EX RGB.
Le coté opposé affiche en plus du nom du modèle, 6 icônes mettant en avant les caractéristiques de l’AIO.
Sur le rabat de la boite, il est fait mention de la présence d’une bande de Leds RGB, d’un contrôleur RGB et d’un câble qui permet de synchroniser le rétroéclairage avec le logiciel des cartes mères gérant le concept.

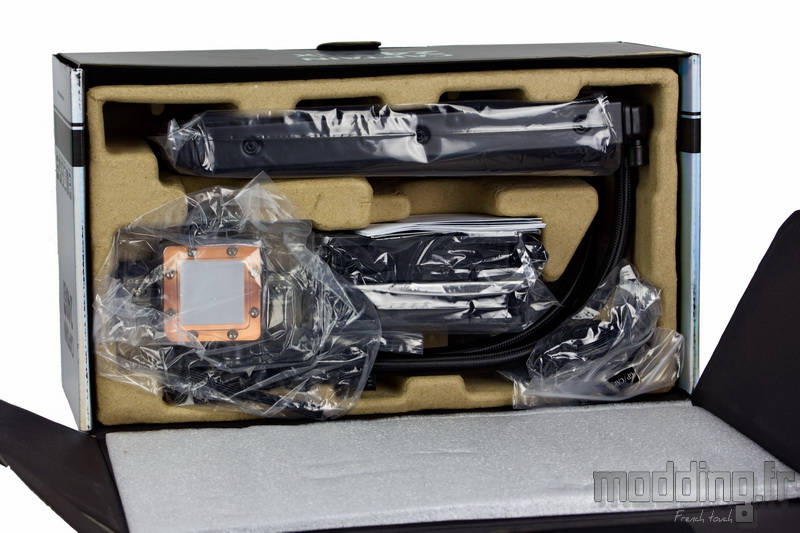

Le Captain 240EX RGB est protégé par un carton compartimenté permettant de bien caler les différents éléments. Chacun d’eux est emballé dans un sachet plastique.
Le tout est recouvert par une fine plaque en mousse expansée blanche.
Au niveau du bundle, nous avons le manuel d’utilisation.

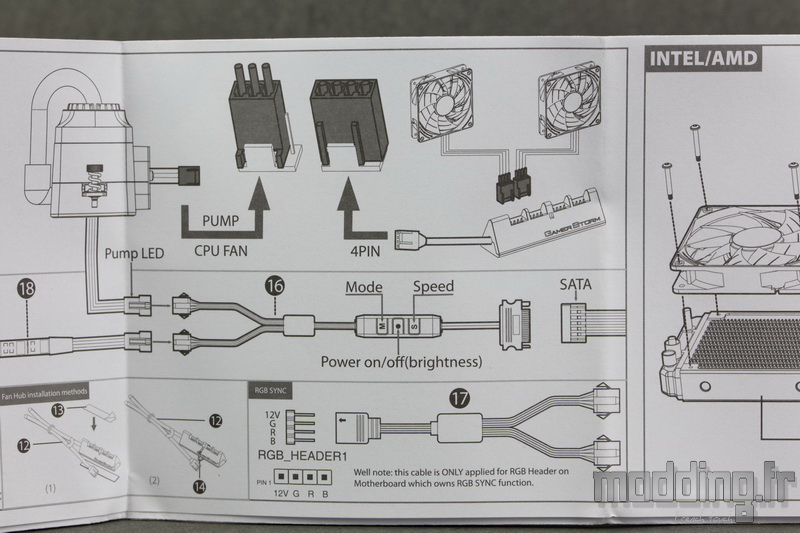

Il se présente sous la forme d’un dépliant avec une multitude de schémas de montage très explicites.
Du coup nous avons un minimum de blabla qui de toute façon reste en anglais.
DeepCool glisse un second dépliant permettant de faire connaitre les autres produits de la marque ou du moins une partie.
On n’est jamais mieux servi que par soi-même.
Nous trouvons un petit écusson adhésif à l’effigie de la branche gaming de DeepCool : Gamer Storm.

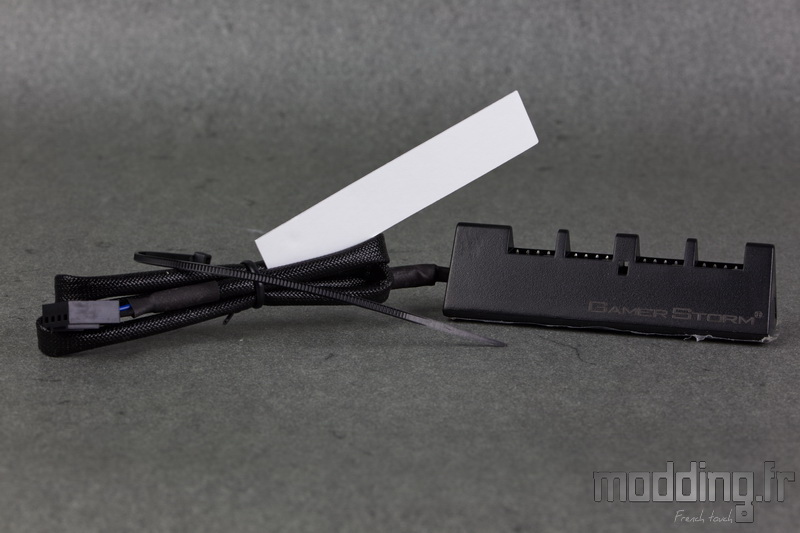

DeepCool fournit son propre Hub PWM qui peut accueillir jusqu’à 4 ventilateurs en PWM.
Il est accompagné d’un collier Serflex et d’une bande adhésive double face.
Un câble émerge à l’une des extrémités du Hub. Il est revêtu d’une graine tressée noire très compacte et se termine par une prise 4-pins que l’on branche sur la prise CPU Fan de la carte mère ou toute autre prise 4-pins le cas échéant.
Il mesure 420 mm.
Le Hub est de forme triangulaire avec un carénage en plastique.
Le logo Gamer Storm prend place sur l’une des faces.

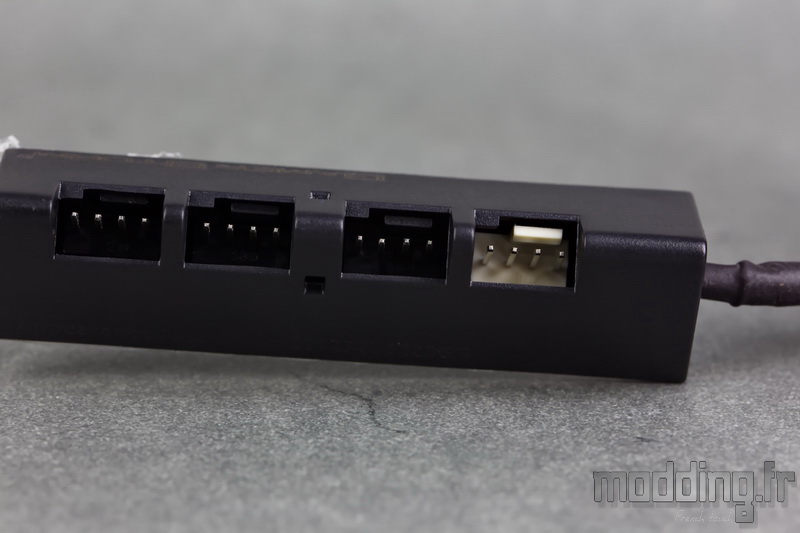

L’une des 4 prises PWM est de couleur blanche. Il s’agit de la prise “maître” sur laquelle il faut au moins brancher un des ventilateurs pour gérer le signal PWM sur les autres ventilateurs.

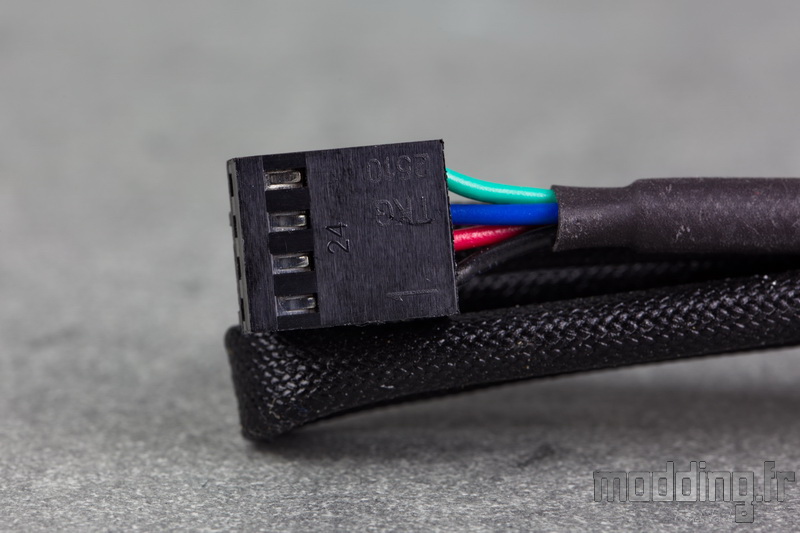

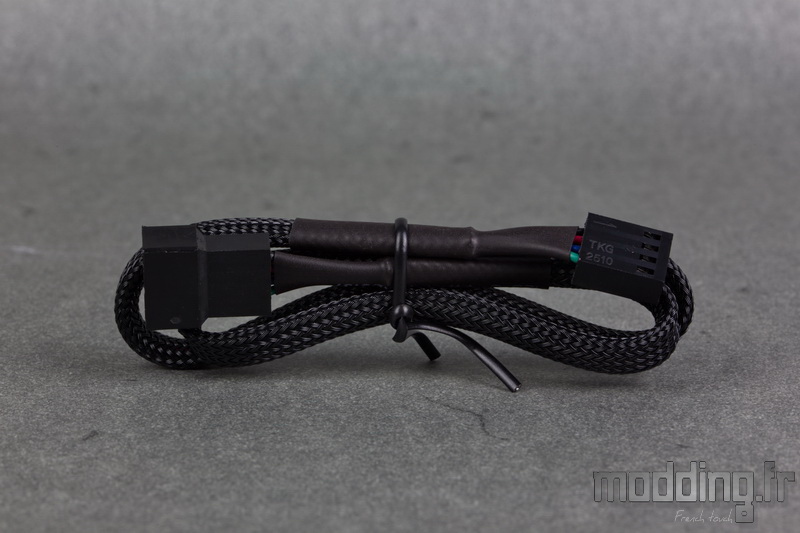

La marque rajoute un câble d’extension, doté de prises 4-pins (mâle/femelle) et revêtu d’une gaine tressée noire.
Il mesure 420 mm.

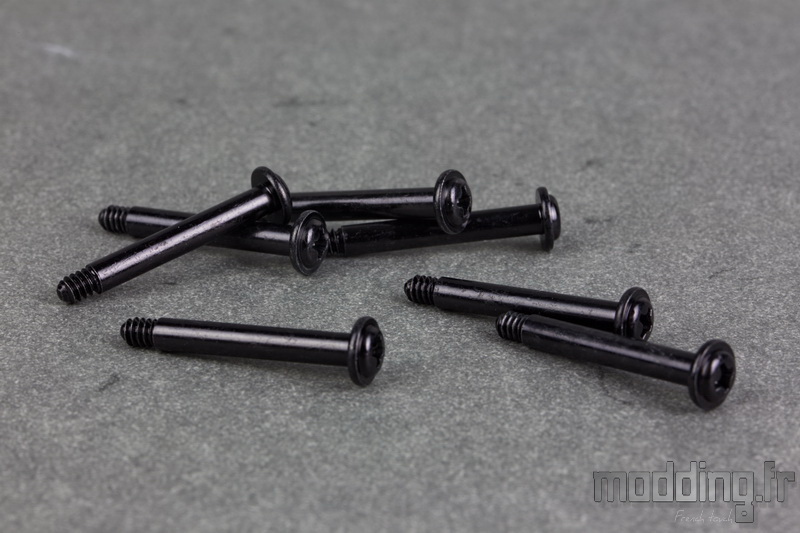

Vu qu’il s’agit du modèle 240, nous avons 8 vis destinées à la fixation des deux ventilateurs sur le radiateur.
Elles sont dotées d’un pas de vis UNC-6.32.

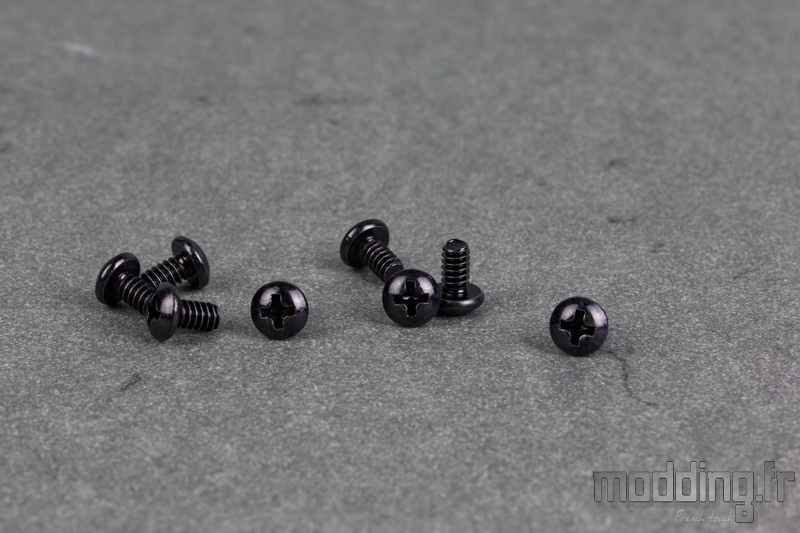

8 petites vis du même pas de vis permettent d’installer le radiateur au sein du boitier.

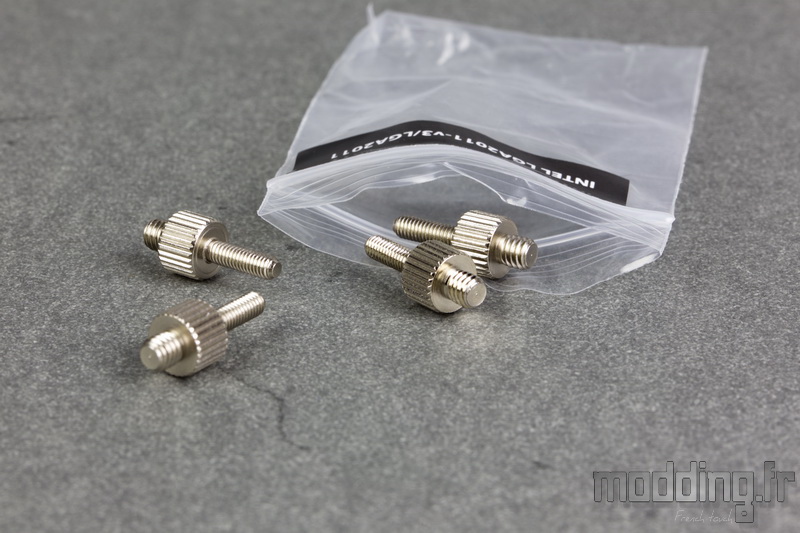

Nous trouvons un sachet contenant les 4 vis spécifiques au Socket 20xx.

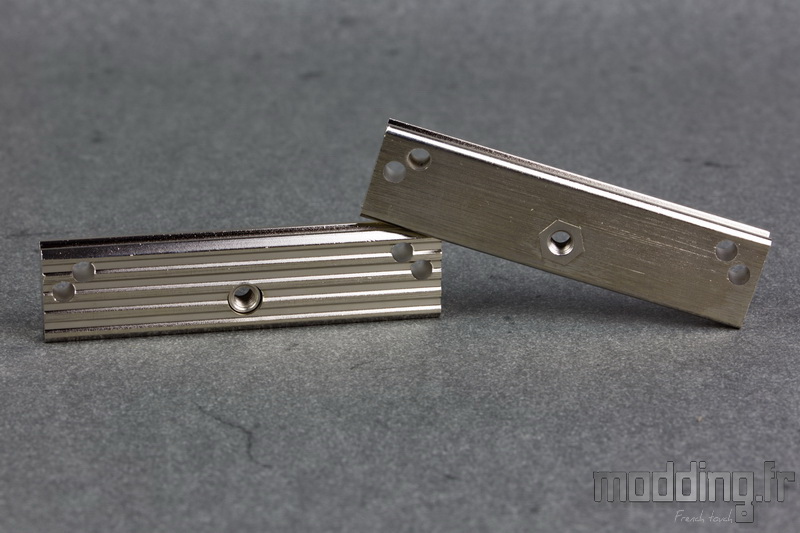

Les platines de fixation pour Socket AMD avec deux entraxes dont un est spécifique au Socket AM4.

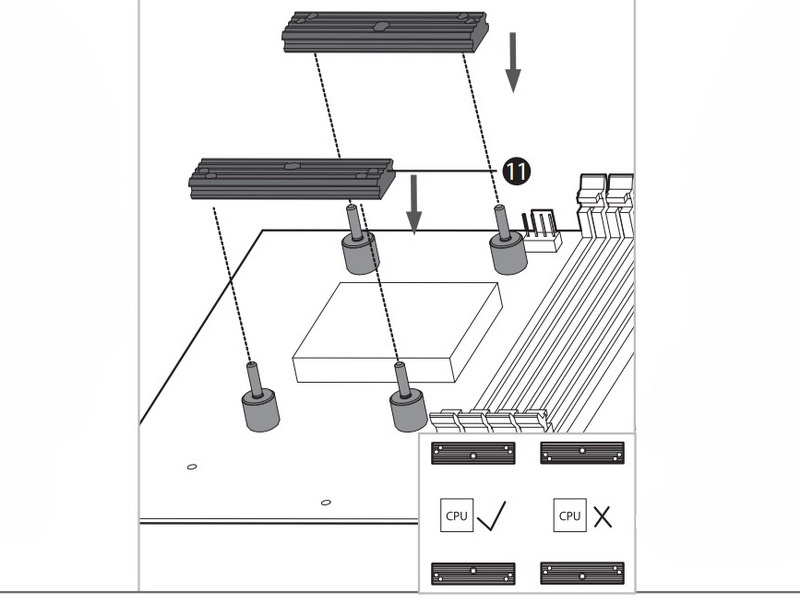

Attention à bien les orienter lors de leur installation sur la carte mère : les trous d’entraxe vers l’extérieur.
Les platines de fixation dédiées au Socket Intel.

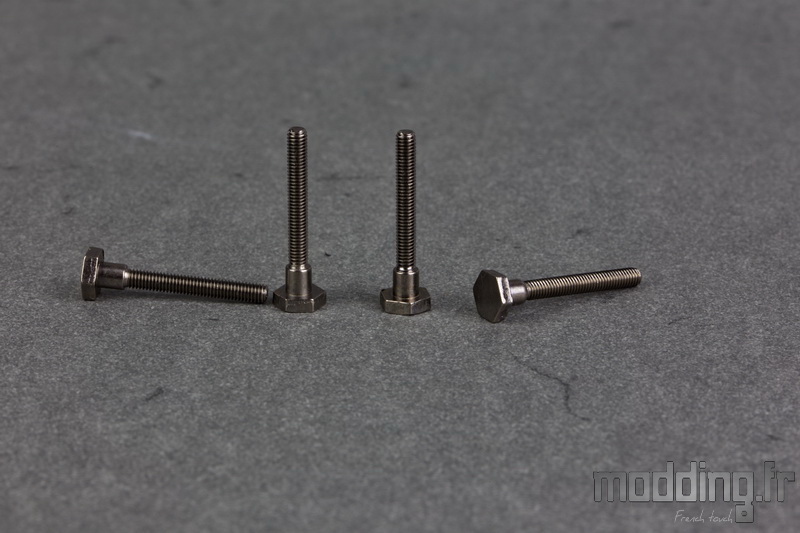

Les vis de fixation avec une tête hexagonale pour prendre place sur les extrémités de la backplate.
Les entretoises chromées sont dotées d’une rondelle en plastique pour assurer le contact avec le PCB de la carte mère.
4 boulons chromés que l’on peut serrer à la main voire avec un tournevis cruciforme ou plat.
Il est quelque peu dommage de ne pas avoir opté pour un kit de fixation de couleur noire plus neutre et plus discret que cet aspect chromé…
La backplate en plastique est commune aux différents Sockets AMD et Intel.

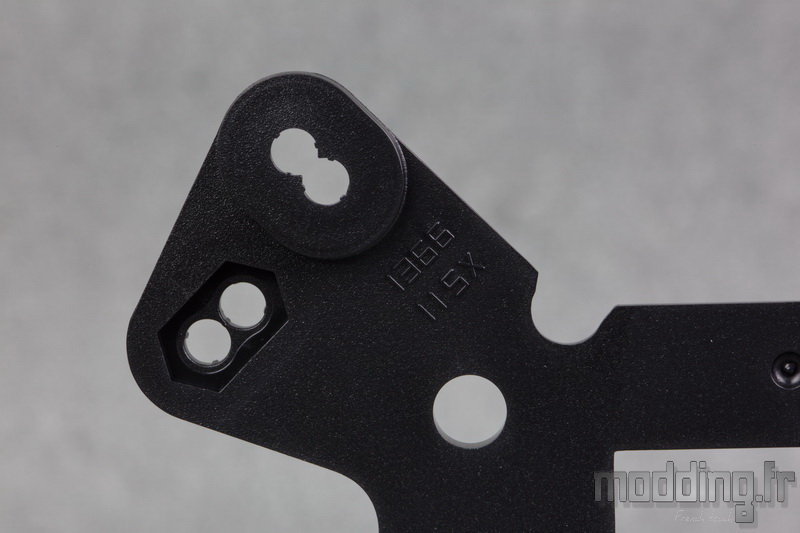

Avec les différents entraxes des Sockets Intel 1366 et 115x…

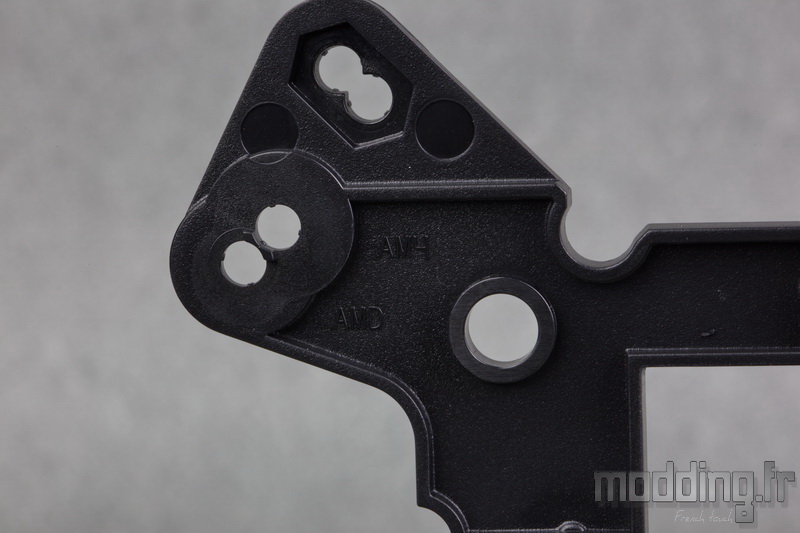

… Et AMD dont l’AM4.
Nous sommes avec le Captain 240EX version RGB.

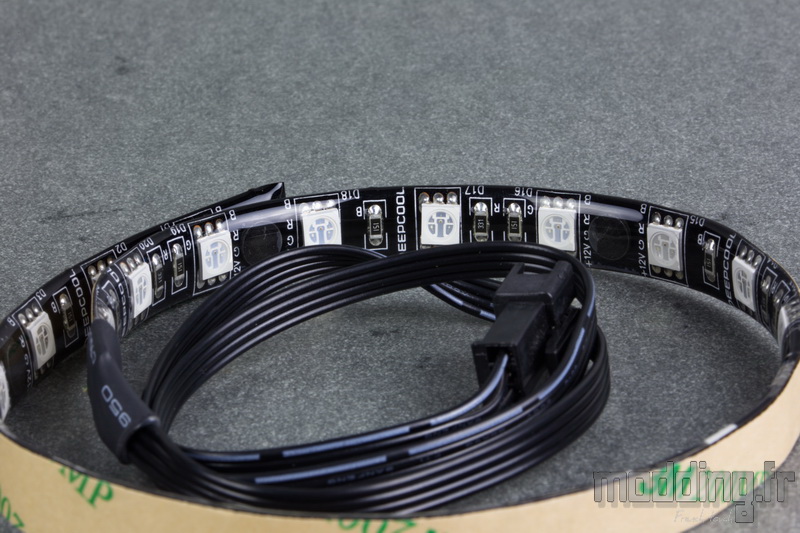

Du coup, DeepCool rajoute au kit une bande de Leds RGB de 350 mm de long embarquant 21 Leds.
Elle intègre un système de bande adhésive double face mais nous avons aussi des petits aimants logés au sein de la bande toutes les 3 Leds. Cela permet notamment de positionner et repositionner à notre guise la bande de Leds sur toute paroi en acier.
Le câble mesure 400 mm.
Point de gainage, les fils sont collés entre eux pour former un câble plat.
Ensuite nous avons deux câbles dédiés à la gestion du rétroéclairage RGB.

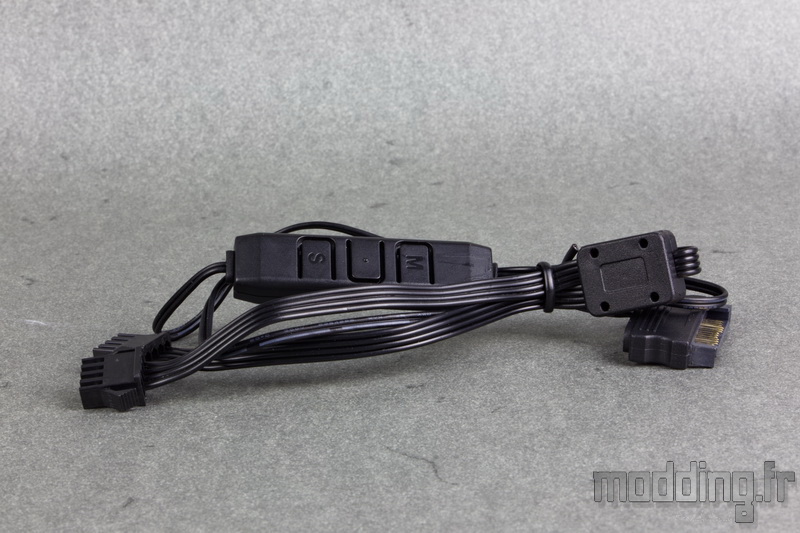

Le premier permet de prendre directement le contrôle sur l’éclairage du radiateur et du ventilateur.
Il mesure 630 mm dans sa totalité.
Au centre de ce câble nous avons un module mesurant 54 mm sur 13 mm.
Il comporte trois boutons.
Le bouton M permet de passer d’un mode d’éclairage à l’autre.
Le bouton S permet de jouer sur la vitesse des effets.
Le bouton central permet de moduler l’intensité lumineuse, voire de désactiver le rétroéclairage en appuyant longtemps sur ledit bouton.
A l’une des extrémités du module émerge un câble constitué de deux fils qui parcourt 400 mm avant de se terminer par une prise Sata.
A l’autre extrémité, ce sont 4 fils qui parcourt une faible distance (50 mm) avant de se dédoubler…
… Et de terminer leur course de 100 mm dans une prise 4-pins spécifique au branchement des Leds RGB.
Chacune des prises est munie d’un détrompeur pour éviter d’inverser le sens de la connexion.
Le second câble permet de brancher le rétroéclairage RGB de la pompe et la bande de Leds directement sur le Header RGB de la carte mère si cette dernière gère ce genre d’éclairage.
Il mesure 400 mm.
Une étiquette permet d’identifier l’emplacement des fils sur la prise, notamment le 12 V afin d’éviter toute inversion.
Le système est compatible avec les différentes marques de carte mère gérant cette technologie : Aura d’Asus, Mystic Light de MSI, RGB Fusion de Gigabyte et RGB Led d’Asrock.
En ce qui concerne Gigabyte, la carte mère est dotée d’un header RGBW dont avec 5 broches, il faut se procurer (voire se fabriquer….) un petit adaptateur car le manchon de ce câble gène le branchement.
Les spécifications :
|
Captain 240EX RGB
|
| Waterblock |
Cuivre |
| Dimensions Waterblock (H x L x P) |
85 x 93 x 92.5 mm |
| Vitesse de la pompe |
2100 tr/min +/- 10% |
| Consommation de la pompe |
1.8 W |
| Connectique de la pompe |
3-pins |
| Radiateur |
Aluminium |
| Dimensions radiateur |
274 x 120 x 27 mm |
| Longueur tuyaux |
310 mm |
| Diamètre des tuyaux |
8 mm |
| Compatibilité |
Intel LGA 20xx / 1366 / 115X (1150 – 1151 – 1155 – 1156) / 775 – AMD AM2 (+), AM3 (+),AM4, FM2 (+), FM1. |
| Garantie |
2 ans |
|
Ventilateur TF120
|
| Dimensions |
120 x 120 x 25 mm |
| Vitesse de rotation |
500 – 1800 tr/min +/-10% |
| Type de roulement |
Hydro Bearing |
| Connectique |
4 pins (PWM) |
| Débit d’air Max |
76.52 CFM soit 130 m3/h |
| Pression Statique Max |
3.31 mm H2O |
| Puissance consommée |
1.44 W |
