Le All in One :

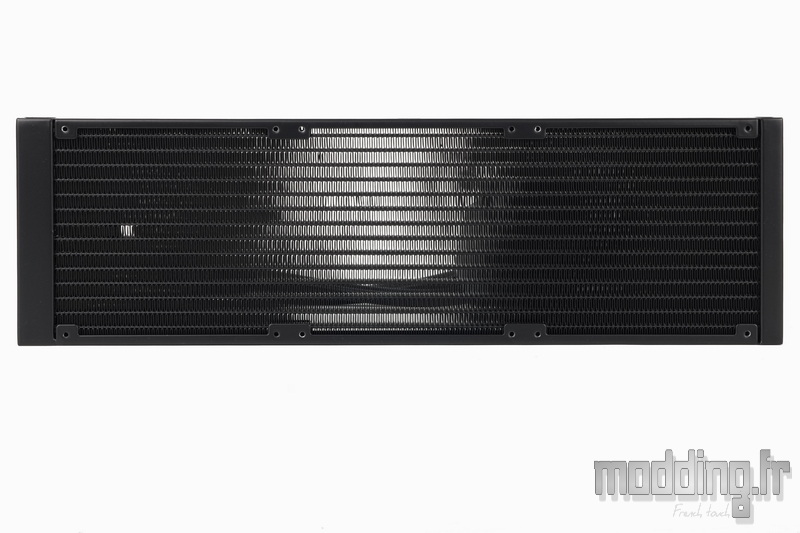

Le radiateur mesure 457 mm de long pour 140 mm de large, des dimensions en adéquation avec un format 420 mm accueillant trois ventilateurs de 140 mm.
Il est entièrement conçu en aluminium et bénéficie d’un revêtement noir uniforme, à la fois sobre et résistant, qui s’intègre facilement dans la majorité des configurations.

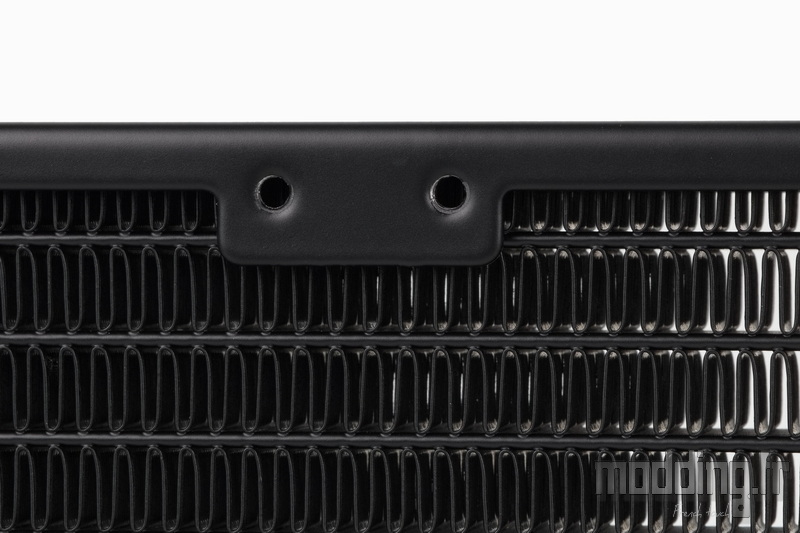

Les points de fixation du radiateur sont taraudés au format UNC-6-32, un standard courant pour les ventilateurs.
Ils sont positionnés en face des ailettes, et non des canaux de circulation du liquide, ce qui élimine tout risque de percer un tube en cas d’utilisation de vis trop longues.
Dans ce cas, les ailettes, plus souples, peuvent légèrement s’écarter pour laisser passer l’excédent de vis, sans impact sur les performances.
Le radiateur étant pré-percé sur ses deux faces, il est donc possible d’y installer jusqu’à six ventilateurs dans une configuration Push/Pull.

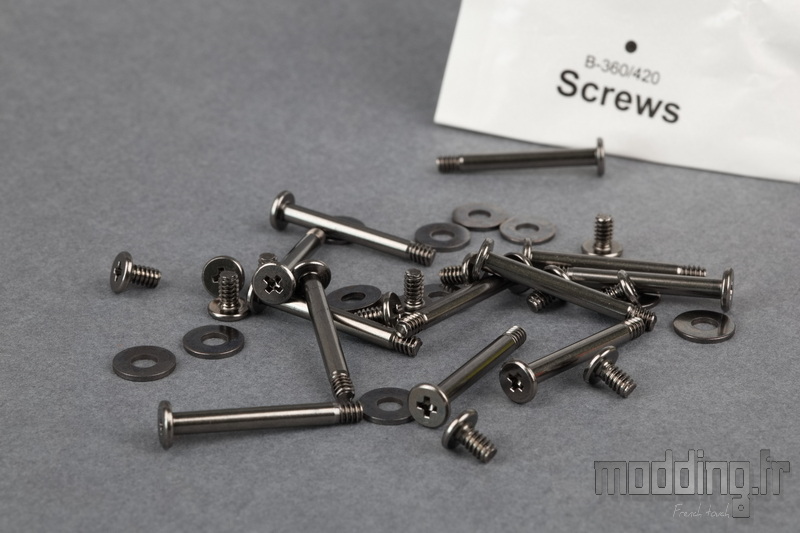

Corsair accompagne cette possibilité en fournissant dans le bundle le nombre adéquat de vis longues, prêtes à l’emploi pour ce type de montage.

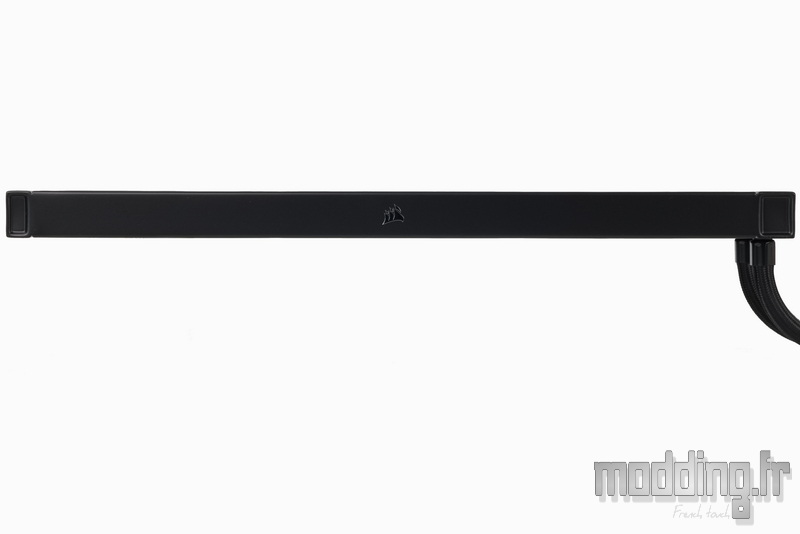

Le radiateur affiche une épaisseur de 27 mm, une valeur qui s’est imposée comme un standard chez Corsair, mais aussi chez de nombreux autres fabricants.
Ce radiateur reste fidèle à une esthétique sobre, sans tomber dans l’excentricité, avec une finition noire satinée qui lui confère un aspect à la fois discret et soigné.

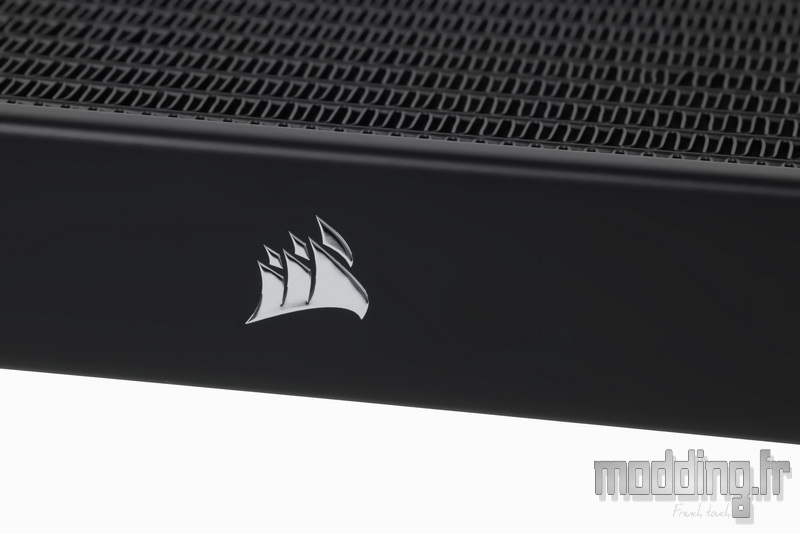

Seul le logo Corsair, aux voiles déployées, vient rompre la sobriété de l’ensemble, apposé sur les flancs du radiateur avec une texture métallisée qui accroche subtilement la lumière.

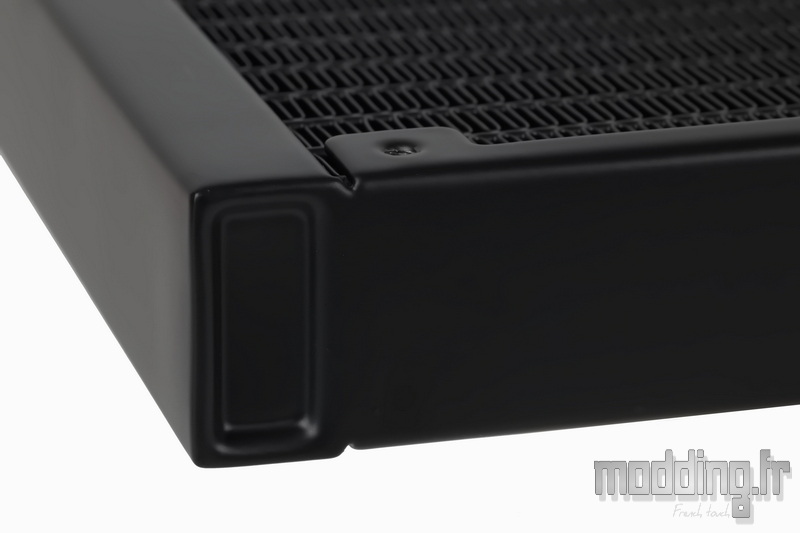

On apprécie la très bonne finition de ce radiateur, qui bénéficie d’un carénage complet pour un rendu plus soigné.
Son design globalement carré lui donne un aspect structuré et moderne, tout en conservant des arêtes légèrement arrondies, adoucissant visuellement l’ensemble et évitant un rendu trop abrupt.

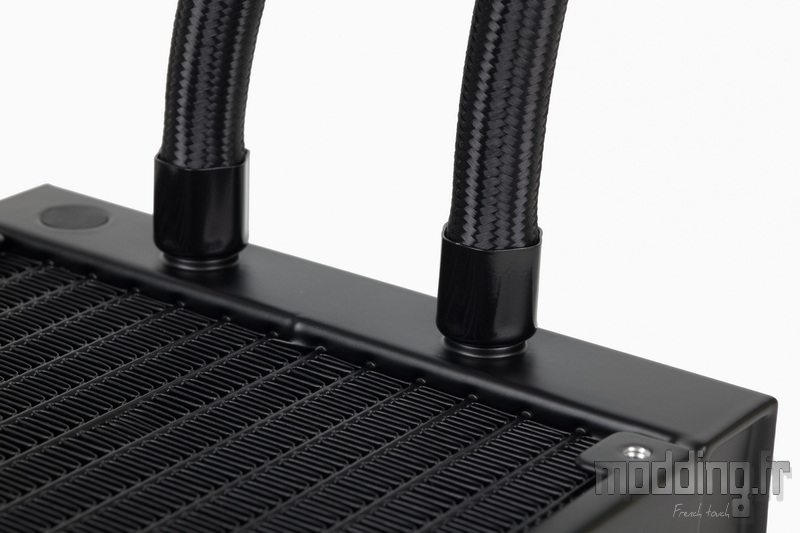

Les tuyaux sont sertis à deux embouts droits situés à la base du radiateur.
L’ensemble est recouvert par un insert métallique, qui sert non seulement à masquer les points de jonction, mais aussi à maintenir solidement en place la gaine tressée.

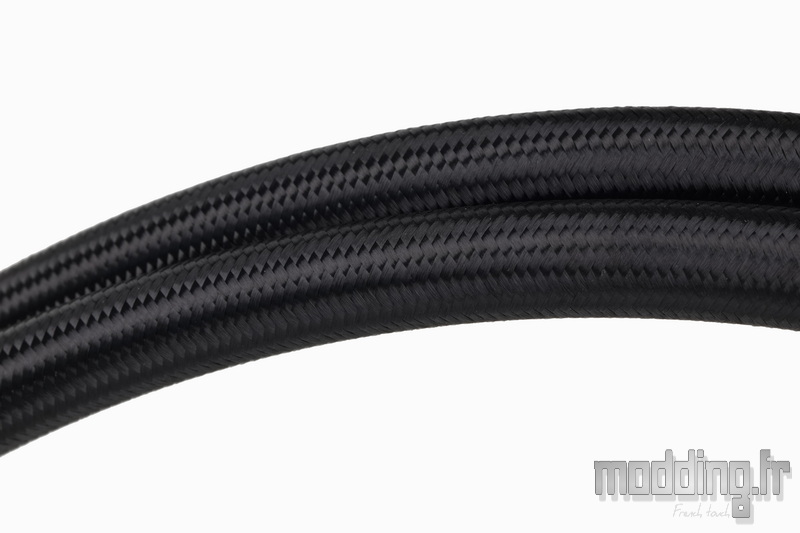

Cette gaine, de type Paracord noire, offre une excellente souplesse tout en apportant une touche esthétique soignée.
Les tuyaux mesurent 450 mm de long et présentent un diamètre externe d’environ 10 mm, assurant une bonne flexibilité pour l’installation tout en conservant un aspect robuste.

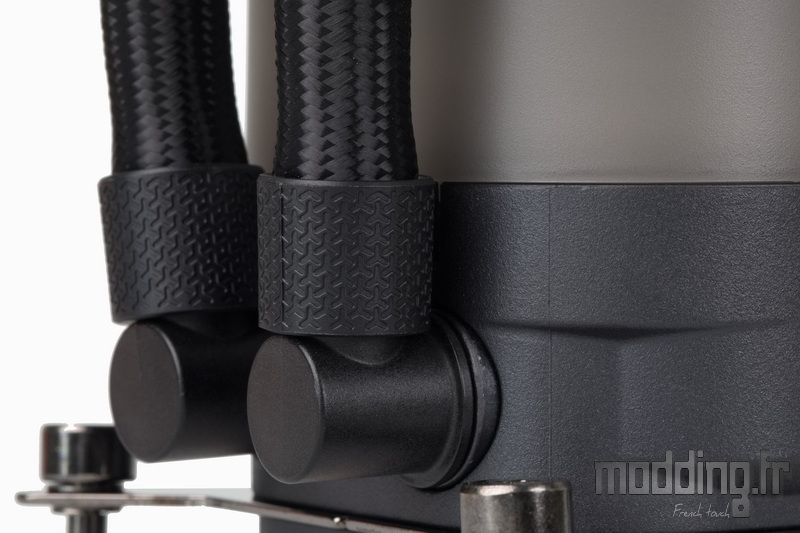

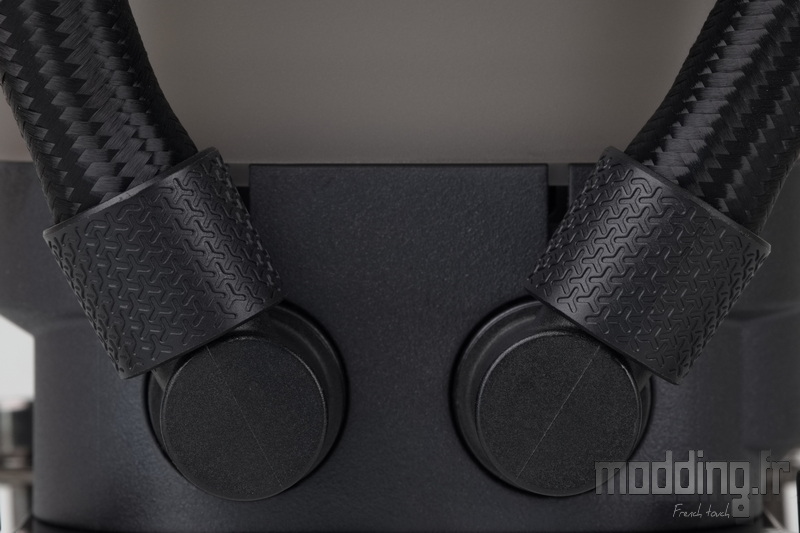

Les tuyaux se terminent au niveau de la pompe par deux embouts coudés à 90°, facilitant leur orientation et limitant les contraintes de torsion.
Contrairement aux précédents modèles, le sertissage n’est plus assuré par de larges bagues métalliques, mais par des bagues en plastique, arborant un motif texturé.
Ce relief reprend le dernier design graphique propre à Corsair, que l’on retrouve notamment sur le Frame 4000D, contribuant ainsi à une cohérence esthétique entre les produits de la marque.
Le niveau de finition s’en trouve nettement amélioré, notamment en comparaison avec l’iCUE H150i Elite LCD XT, dont les finitions paraissaient plus techniques que soignées.
Ces embouts coudés à 90° sont rotatifs, cette articulation permet d’orienter facilement les tuyaux selon la configuration du boîtier, tout en réduisant les contraintes mécaniques au niveau des raccords et en facilitant l’installation dans des espaces restreints.
Corsair a apporté un soin particulier au redesign de la pompe sur cette nouvelle génération.

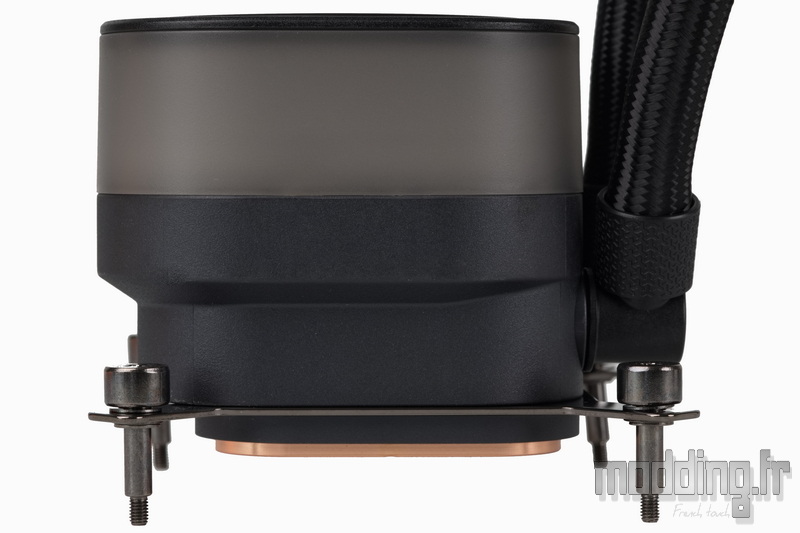

Le module gagne en volume par rapport à celui de l’iCUE H150i Elite LCD XT, avec une hauteur revue à la hausse, passant de 56 mm à 69 mm.

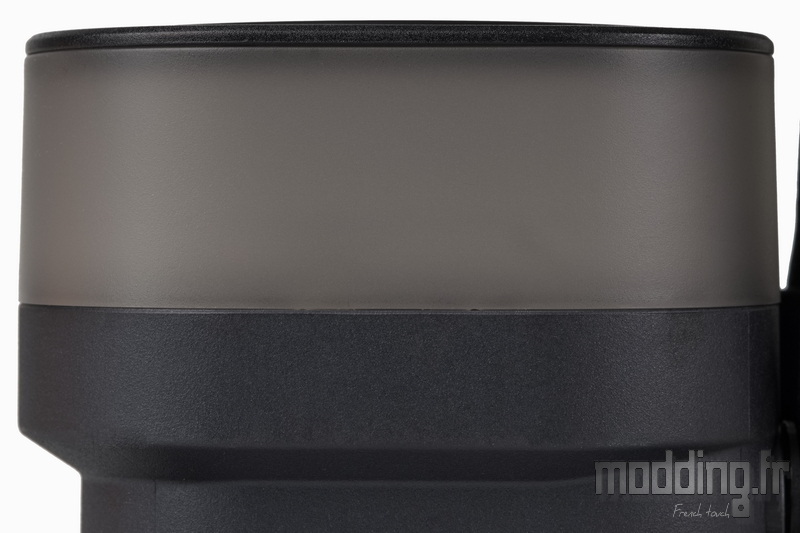

Le corps de la pompe se divise en deux sections distinctes :
– une zone inférieure noire, qui abrite la pompe à proprement parler,
– et une zone supérieure translucide légèrement fumée, d’une hauteur de 28 mm.
Cette conception en deux étages permet non seulement d’isoler visuellement les fonctions mécaniques et esthétiques, mais aussi de souligner l’éclairage ARGB intégré dans la partie supérieure, tout en conservant un aspect épuré et moderne.

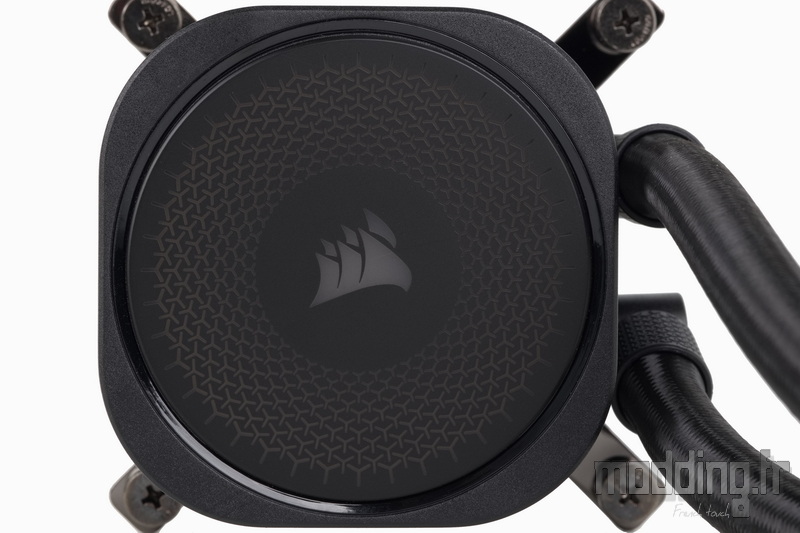

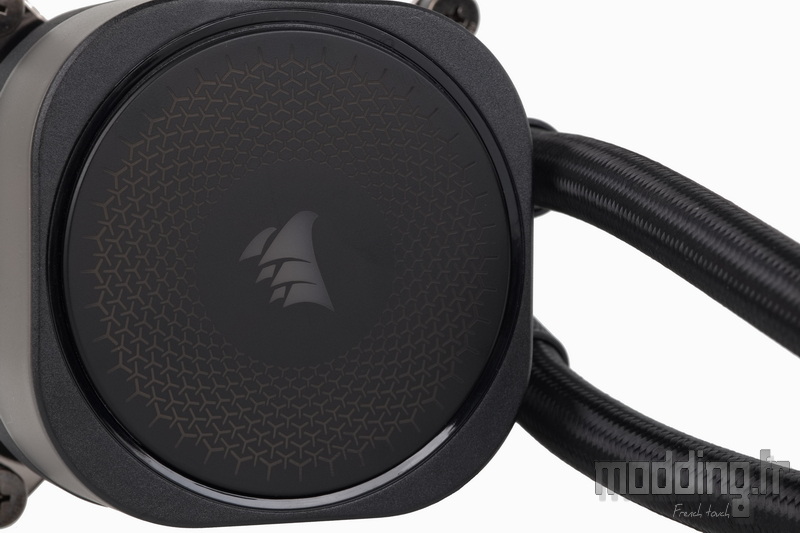

La partie supérieure du carénage est occupée par une pièce circulaire de 68 mm de diamètre, intégrée dans le bloc carré de la pompe.
Le module complet mesure 76 mm de côté, sans tenir compte de l’émergence des tuyaux sur l’un des angles.
Au centre de ce disque, on retrouve le logo Corsair, discrètement mis en valeur, entouré de motifs texturés caractéristiques de la marque.
Ces reliefs reprennent le design que l’on retrouve également sur les ventilateurs au centre des pales, assurant une continuité visuelle entre les différents éléments du kit.

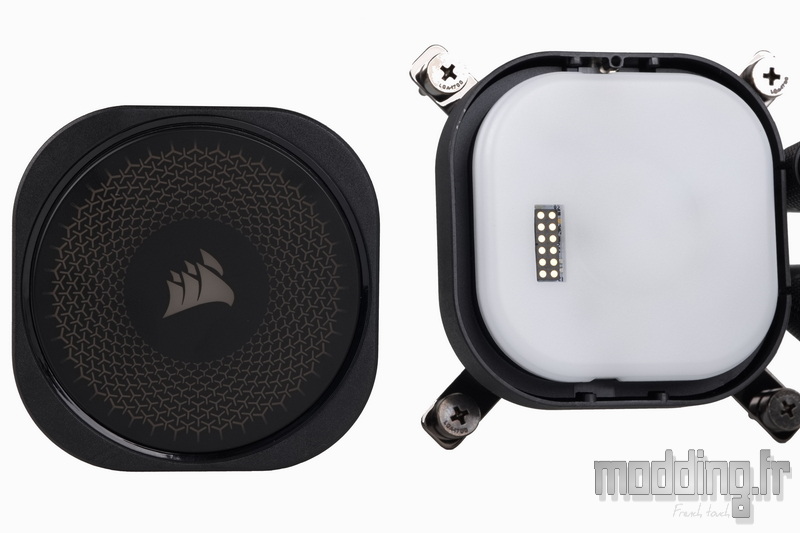

Le disque est amovible.

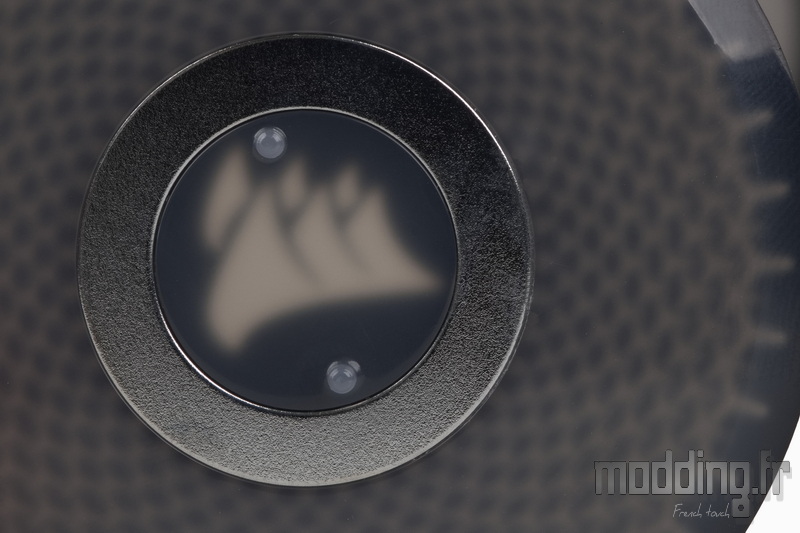

Sur la face interne du disque supérieur, on retrouve une rondelle en acier placée au centre, ainsi que deux petits plots en plastique moulés directement dans la structure de la pièce.
Ces éléments font partie intégrante du système de fixation du disque supérieur et assurent un positionnement précis ainsi qu’un maintien stable sur le sommet de la pompe.
La fixation repose sur un système magnétique, tandis que les deux petits plots en plastique viennent s’insérer dans des orifices dédiés, assurant un alignement parfait.
On remarque d’ailleurs la présence de quatre orifices, positionnés à intervalles réguliers, permettant d’orienter le disque – et donc le logo Corsair – selon quatre angles différents, par incréments de 90°, pour s’adapter à l’orientation de la pompe dans le boîtier.

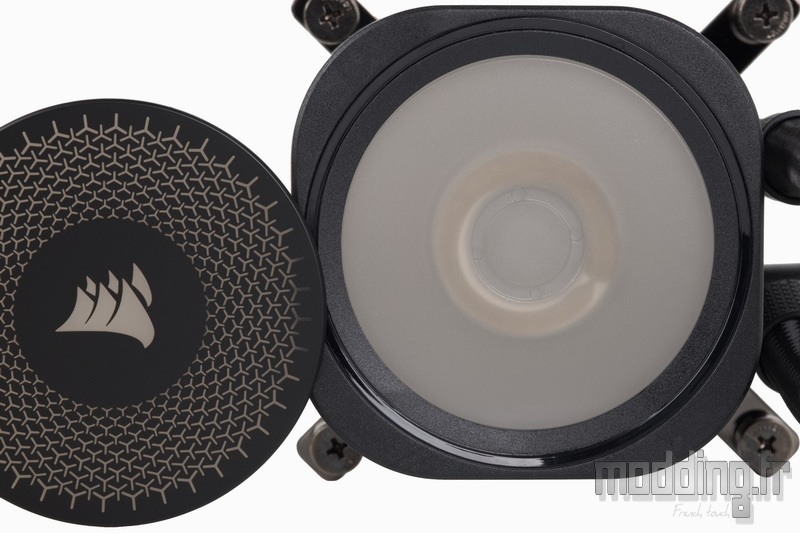

Puisque le disque supérieur est amovible, il est également possible de retirer l’ensemble de la partie supérieure du module, laquelle est clipsée sur la base de la pompe à l’aide d’un système d’ancrage discret.

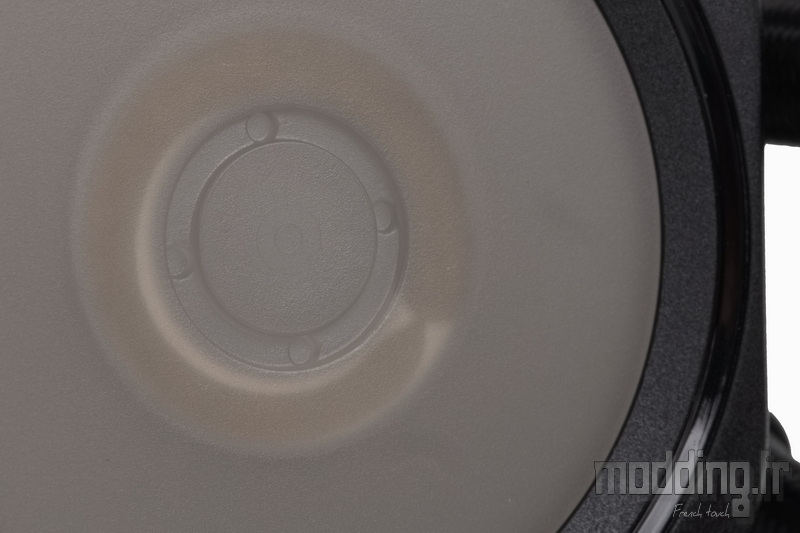

Une fois cette section retirée, on découvre une plaque en plastique blanc, servant à diffuser uniformément la lumière et à dissimuler le système de rétroéclairage.
Celui-ci repose sur un PCB composé de 20 LED ARGB, positionnées de manière circulaire pour offrir un éclairage homogène et esthétique à travers la zone translucide du carénage.

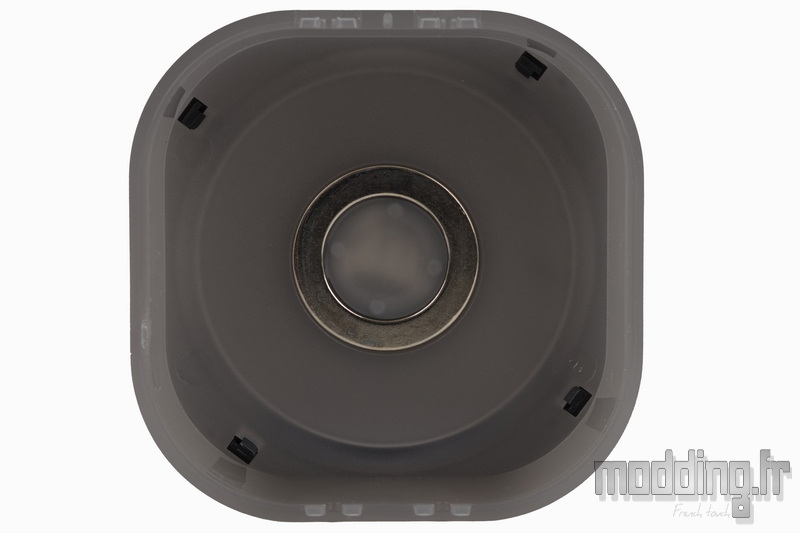

Sur la face interne du dôme translucide, on retrouve une seconde rondelle magnétique, chargée d’assurer la fixation du disque supérieur arborant le logo Corsair.
Combinée aux petits plots de centrage, cette pièce garantit un maintien sécurisé et un alignement précis, tout en permettant un retrait simple et sans outil du disque pour les opérations de personnalisation.

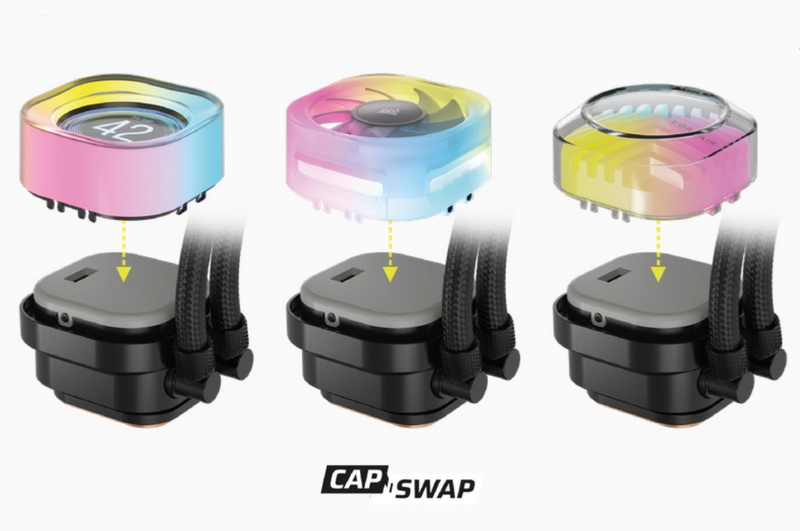

En matière de personnalisation, Corsair propose plusieurs modules alternatifs permettant de modifier l’apparence et les fonctionnalités de la pompe de l’iCUE LINK Titan 420 RX RGB.
Cette approche modulaire baptisée “CapSwap” permet de remplacer facilement la coque supérieure d’origine par l’un des trois modules suivants :
-
Groove (14,90 €) : une version au design repensé, qui modifie la structure rétroéclairée pour un rendu visuel différent, tout en conservant l’éclairage ARGB intégré.
-
Ventilateur VRM (29,90 €) : un capot intégrant un ventilateur de 70 mm à roulement Magnetic Dome, destiné à refroidir les étages d’alimentation (VRM) de la carte mère en toute discrétion.
-
Module d’écran (99,90 €) : une version haut de gamme intégrant un écran IPS LCD de 2,1 pouces, personnalisable via le logiciel iCUE, permettant d’afficher des informations système, animations ou images.

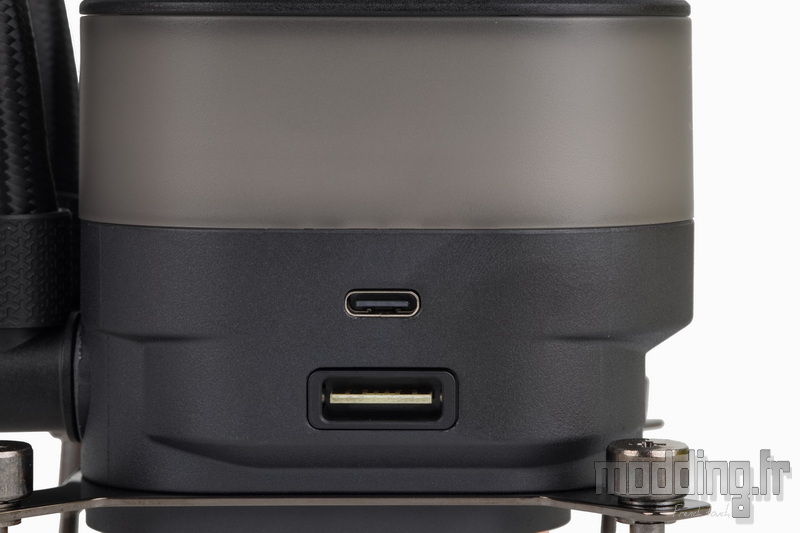

Sur le bord supérieur du corps de la pompe, on retrouve deux connecteurs :
– un connecteur iCUE LINK de type mâle,
– et une prise USB Type-C.

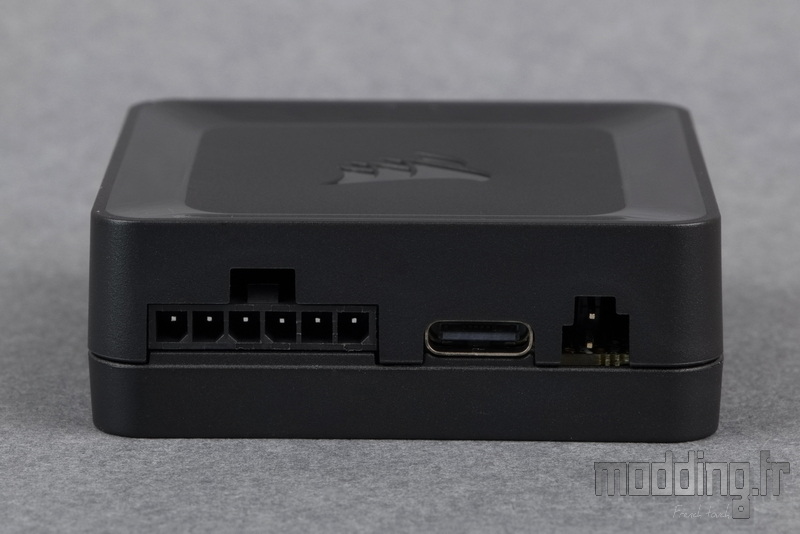

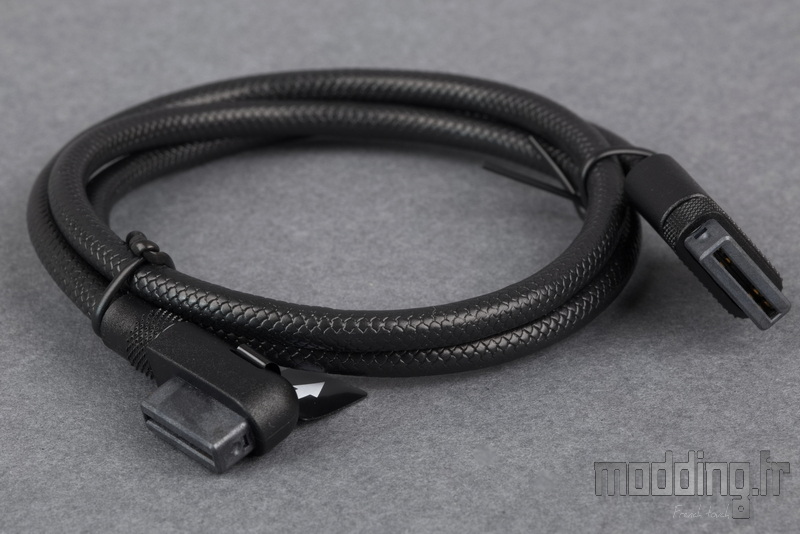

Le connecteur iCUE LINK mâle permet de brancher l’un des câbles fournis dans le bundle, afin de connecter la pompe au System Hub de l’écosystème iCUE LINK. Cette connexion centralise à la fois l’alimentation, la gestion de la ventilation et la synchronisation RGB avec les autres composants du système.

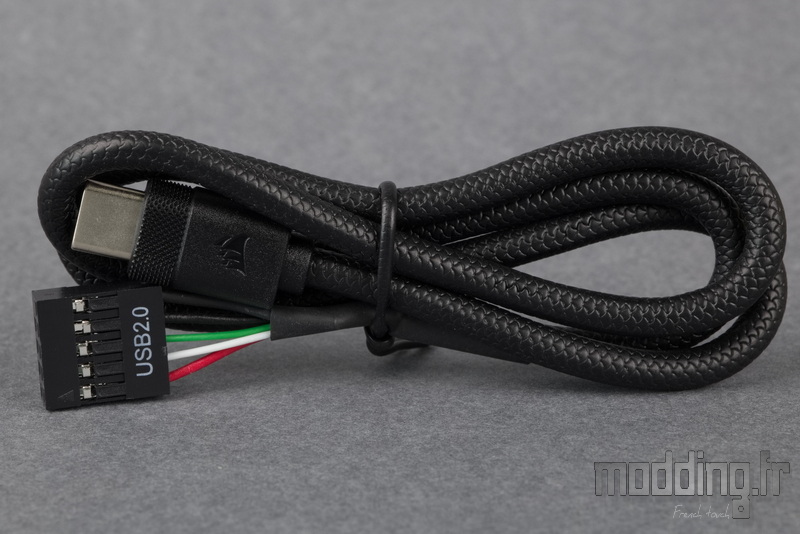

Pour assurer la communication entre l’AIO et le logiciel iCUE, un câble de liaison USB est également fourni. Il se branche entre la prise USB Type-C du System Hub et l’un des ports USB 2.0 internes de la carte mère.
Mais alors, à quoi sert la prise USB Type-C située directement sur la pompe ?
Cette prise n’entre en jeu que si nous installons le module d’écran LCD disponible en option. Une fois la tête à écran montée sur la pompe, elle se connecte électriquement via des contacts présents sur la plaque en plastique blanche recouvrant le rétroéclairage.
Cependant, pour permettre au logiciel iCUE de piloter l’écran, il faut établir une liaison USB dédiée :
on utilise alors un second câble de liaison (inclus dans le kit “module d’écran”), qui se branche sur la prise USB Type-C de la pompe et sur un second port USB 2.0 interne de la carte mère.

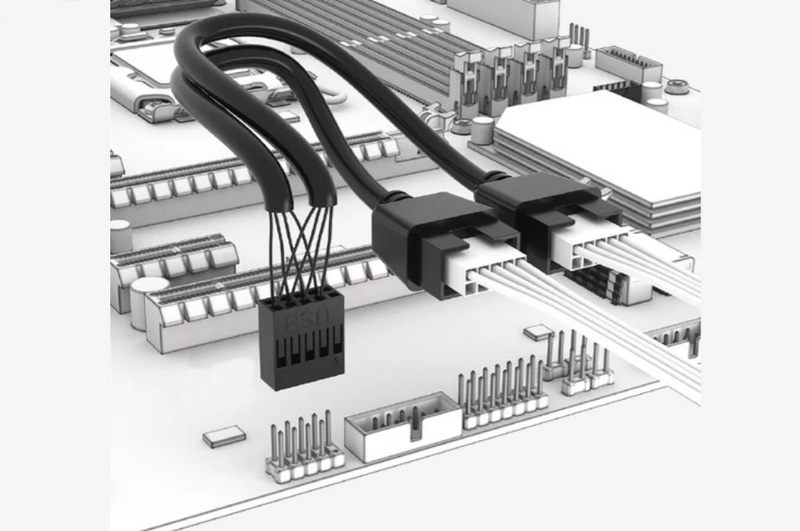

Si notre carte mère ne dispose que d’un seul header USB 2.0, Corsair fournit également dans le kit “module d’écran” un adaptateur en Y, permettant de connecter les prises USB 2.0 de chaque câble de liaison (pompe et System Hub) sur un seul port, assurant ainsi la compatibilité avec toutes les configurations.

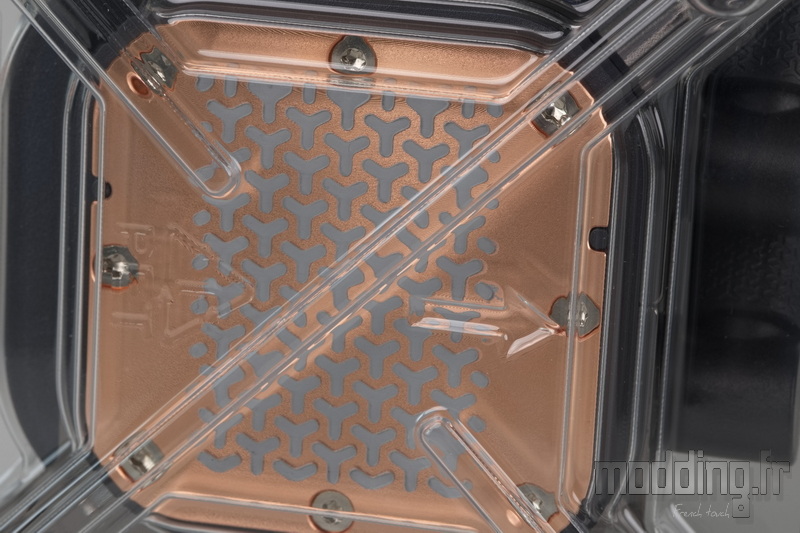

Corsair ayant préappliqué sa pâte thermique directement sur la plaque froide de la pompe, celle-ci est protégée durant le transport par un capuchon en plastique thermoformé.
Cette protection rigide permet d’éviter tout contact accidentel ou dégradation de la pâte avant l’installation, garantissant ainsi une application propre et uniforme au moment de poser le waterblock sur le processeur.
Quand Corsair décide de pousser le souci du détail à son paroxysme !

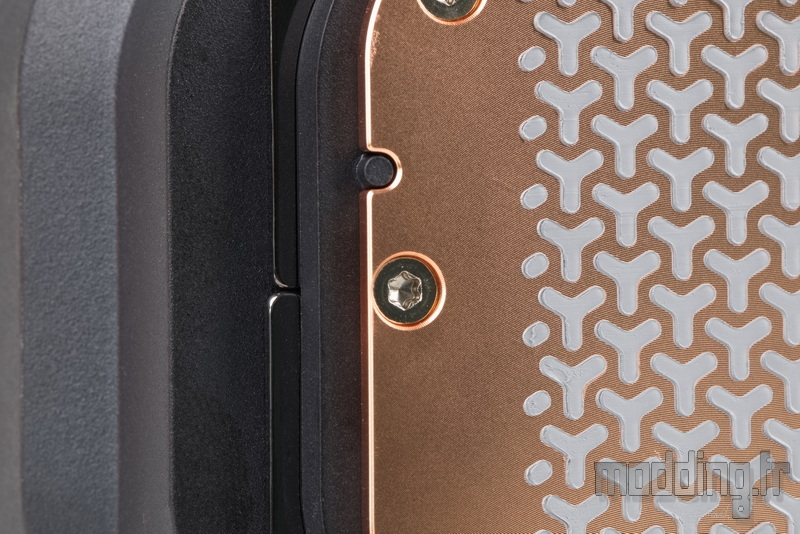

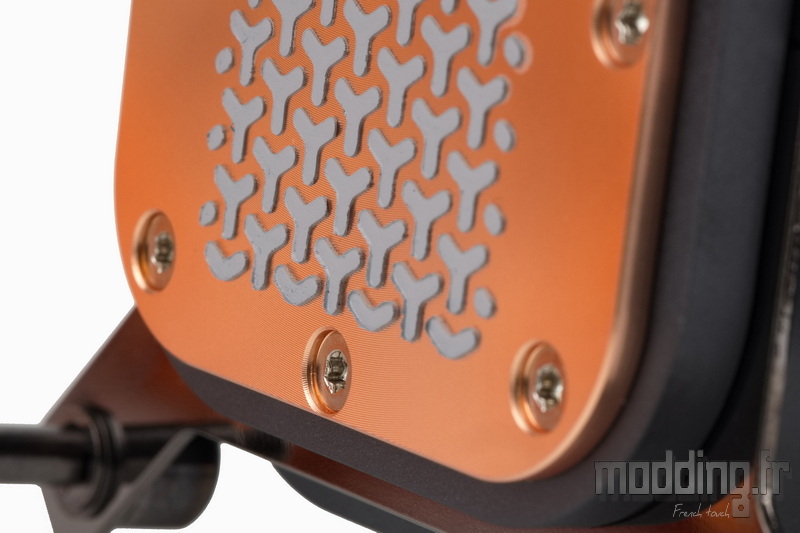

Difficile de ne pas remarquer la manière dont la pâte thermique a été appliquée : elle reprend le motif texturé emblématique de la marque, récemment adopté sur plusieurs de ses produits.
Un clin d’œil esthétique totalement inutile sur le plan fonctionnel, mais qui démontre une fois de plus le niveau de soin apporté à la présentation, jusque dans les moindres détails invisibles une fois le montage terminé.
La pâte thermique appliquée en usine sur la plaque froide n’est pas un simple composé standard : il s’agit de la XTM70 Extreme Performance, la pâte haut de gamme développée par Corsair.
Sa répartition est soigneusement optimisée pour couvrir une large surface, afin de s’adapter aux différentes tailles de processeurs, que ce soit sur plateforme Intel ou AMD.
Elle assure ainsi un transfert thermique efficace et homogène, contribuant aux bonnes performances globales du système de refroidissement, sans nécessiter de réapplication lors du premier montage.

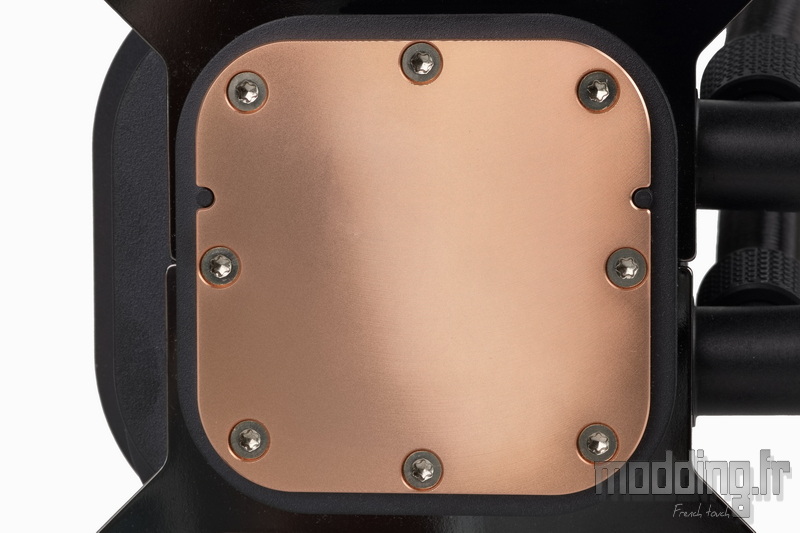

Après avoir retiré la pâte thermique, on peut apprécier l’intégralité de la surface du waterblock.
La base est en cuivre, et reprend la forme carrée de la pompe, avec des dimensions de 56 mm de côté et des angles arrondis, pour un design homogène.
La finition est particulièrement soignée : les traces d’usinage sont quasiment invisibles, témoignant d’un usiné de précision, favorable à un contact optimal avec l’IHS du processeur.

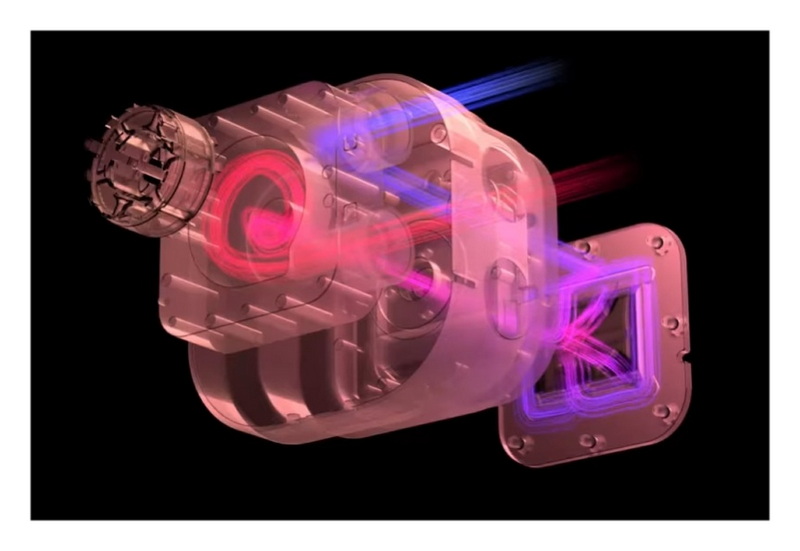

Entièrement conçue en interne par les ingénieurs de CORSAIR, la pompe de l’iCUE Link Titan 420 RX RGB repose sur un moteur triphasé baptisé FlowDrive.
Ce nouveau moteur se distingue par un débit plus élevé et un niveau sonore réduit, surpassant les performances des générations précédentes tout en assurant une circulation optimale du liquide de refroidissement.

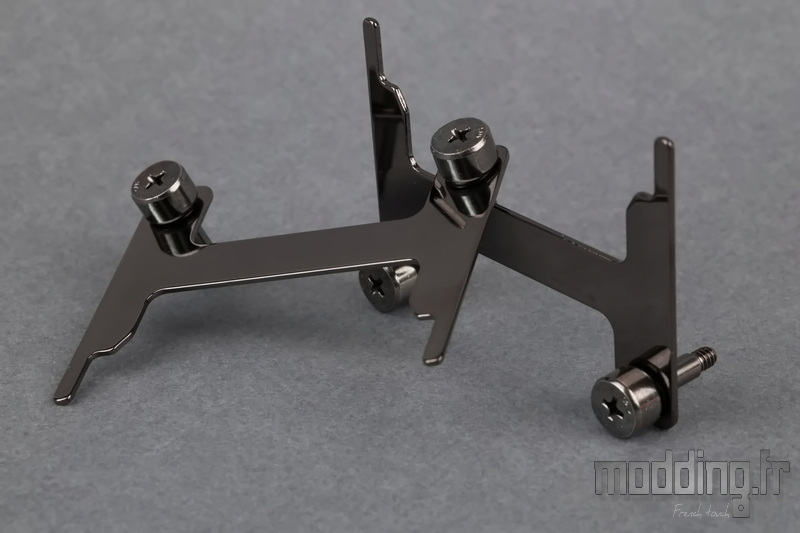

La plaque de fixation spécifiques aux sockets Intel 1700 et 1851 est préinstallée sur la pompe, ce qui facilite grandement la mise en œuvre.
Comme évoqué précédemment, Corsair fait désormais l’impasse sur les entretoises, simplifiant ainsi le processus de montage.

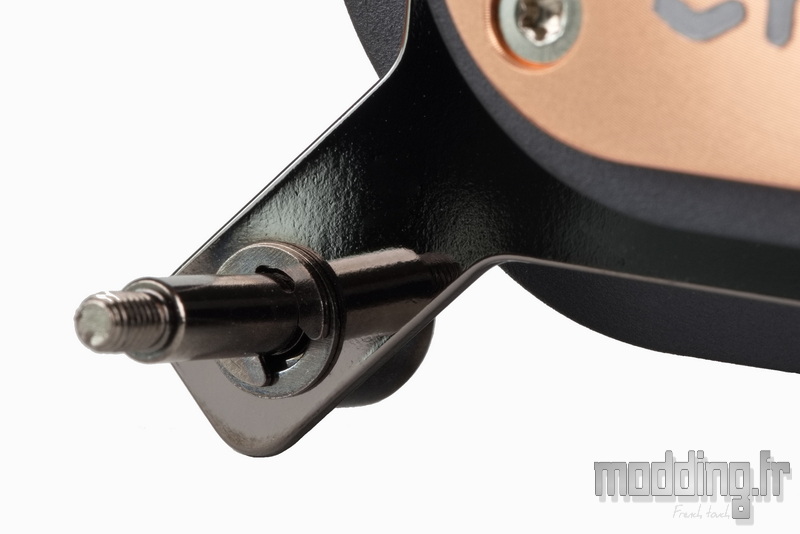

Cette plaque intègre directement des vis longues, fixées aux extrémités des branches par un circlip, assurant leur maintien en place.
On note également l’absence de ressorts : ici, c’est la flexibilité contrôlée de la structure de la platine, ainsi que celle de la backplate, qui permet d’exercer la pression adéquate sur la plaque froide, garantissant un contact optimal avec le processeur sans nécessiter de pièces supplémentaires.

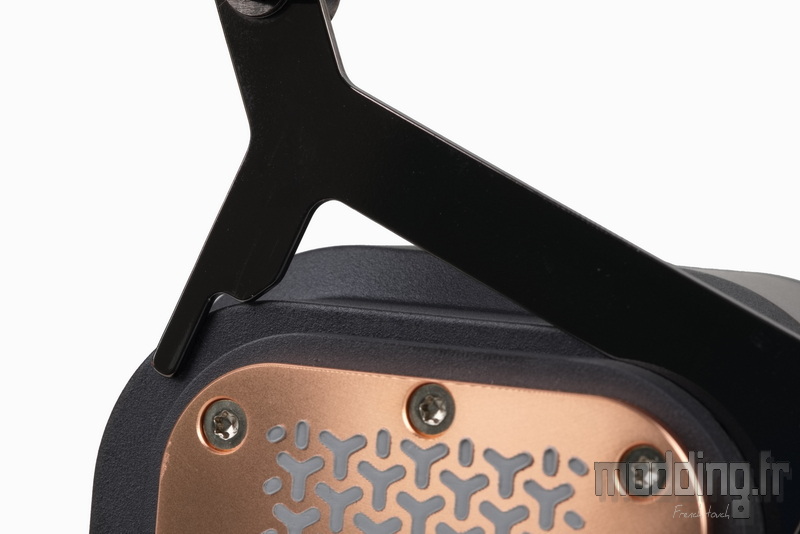

Pour faciliter le remplacement du système de fixation par celui spécifique aux sockets AMD, la platine est conçue en deux parties distinctes.
Chacune d’elles vient s’insérer dans un fin sillon prévu à la base du corps de la pompe, assurant un positionnement précis et une mise en place rapide, sans outils particuliers ni manipulation complexe.
Il devient alors très simple de retirer la platine d’origine afin d’installer le modèle spécifique aux sockets AMD.
Le système d’ancrage, à la fois intuitif et sans outil, permet une transition rapide entre les plateformes Intel et AMD, tout en assurant un maintien sécurisé une fois en place.

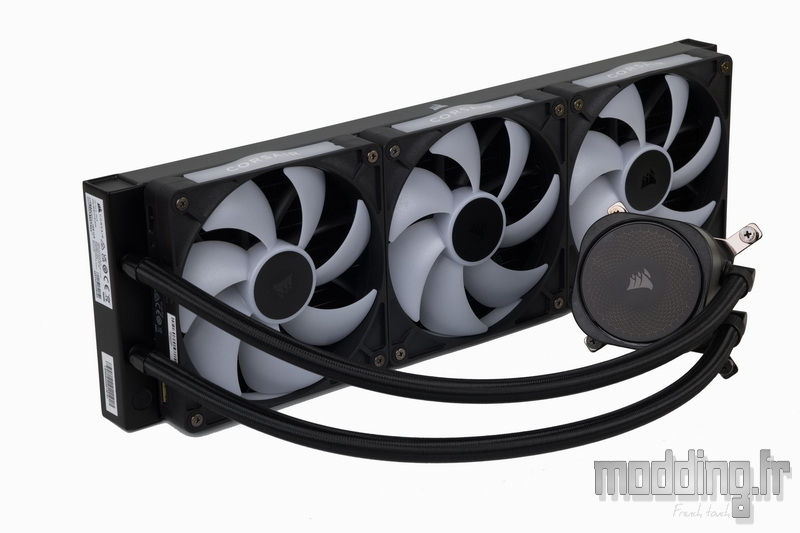

Voici l’iCUE LINK Titan 420 RX RGB avec ses trois ventilateurs installés et toutes les LED éteintes, mettant en valeur son design sobre et épuré.

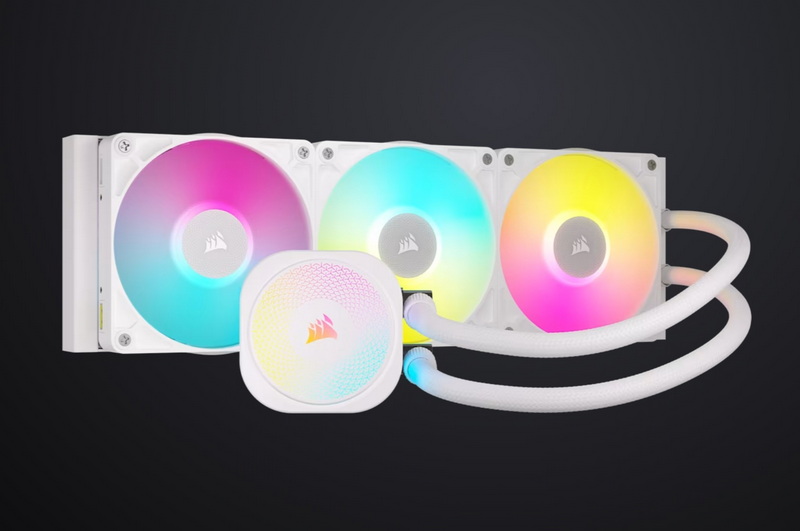

À noter qu’une version blanche est également disponible au catalogue, pour s’adapter aux configurations à dominante claire.
