Le ventilateur :

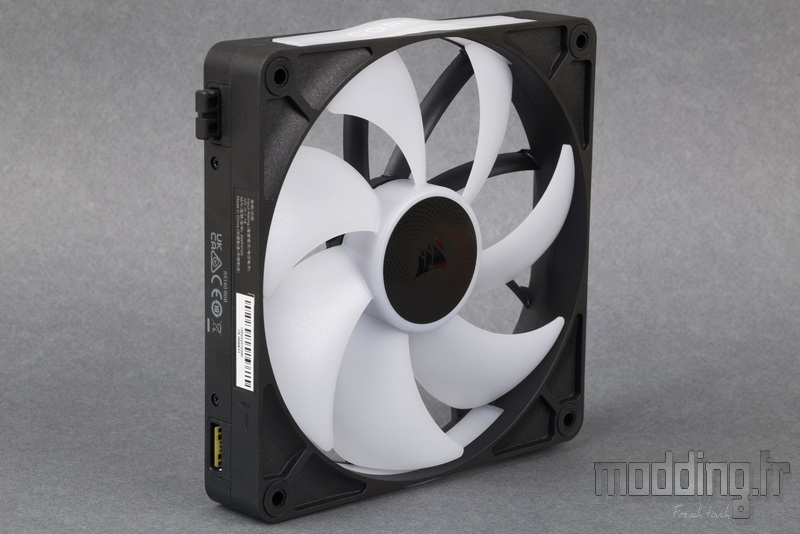

Dans cette version Titan 420, l’AIO est naturellement équipé de trois ventilateurs de 140 mm, puisqu’il repose sur un radiateur de 420 mm.
Ces ventilateurs appartiennent à la gamme iCUE LINK RX RGB.
Leur cadre se distingue de celui des modèles iCUE LINK QX notamment par l’absence d’éclairage sur la bande interne du contour.
Corsair compense toutefois cette simplification par une approche différente de la mise en lumière.

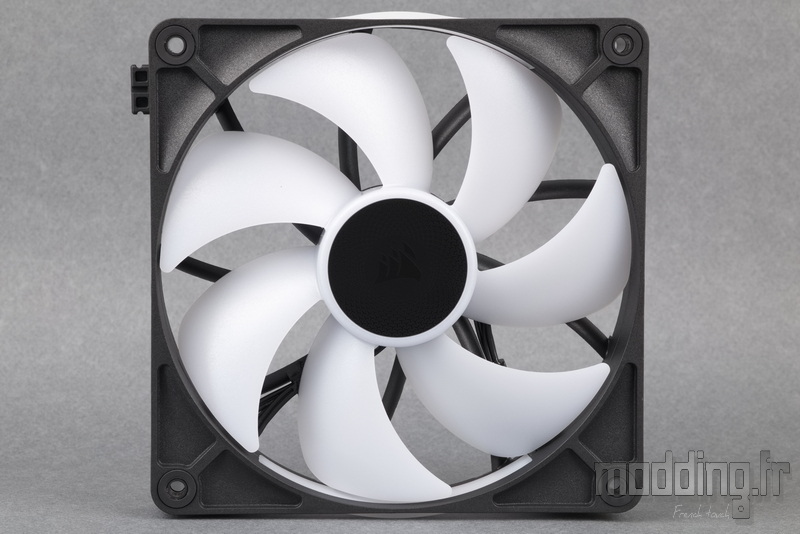

Entièrement noir, le cadre est associé à sept pales blanches au rendu translucide, spécifiquement conçues pour améliorer la diffusion de la lumière émise par les 8 LED ARGB positionnées au centre du rotor.
Ce choix permet de conserver un effet lumineux homogène et subtil, tout en réduisant la complexité du système d’éclairage.

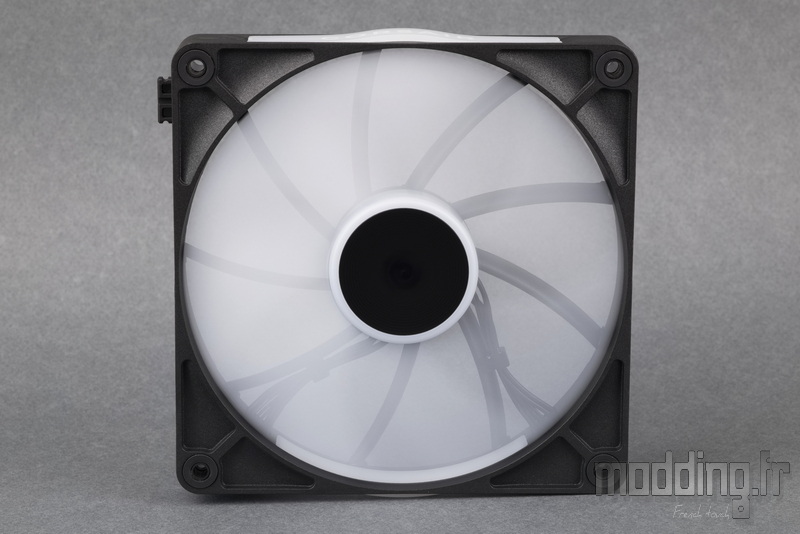

À l’arrière des ventilateurs, on ne retrouve plus l’étiquette habituelle indiquant les caractéristiques techniques. Elle est remplacée par un simple autocollant à fond anthracite, sur lequel le logo Corsair est discrètement imprimé en noir.
Un choix esthétique plutôt séduisant dans une optique de modding, puisqu’il confère à l’ensemble une finition plus sobre et soignée, sans information visuellement intrusive.

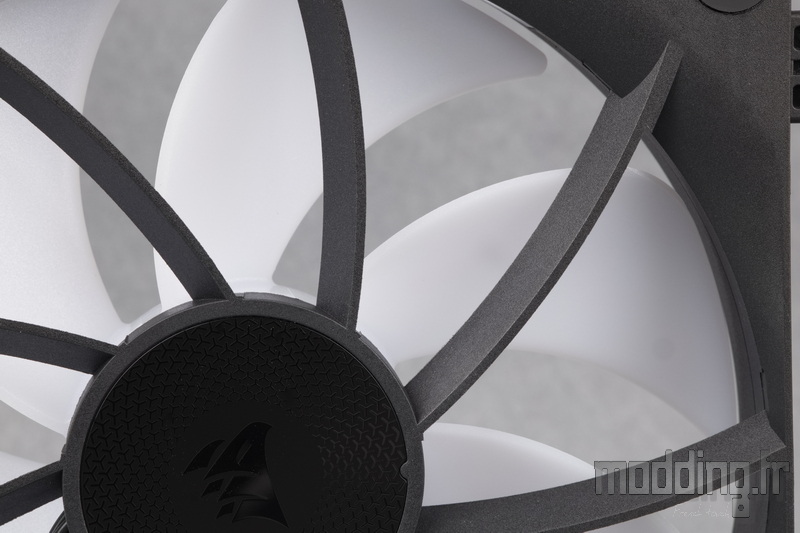

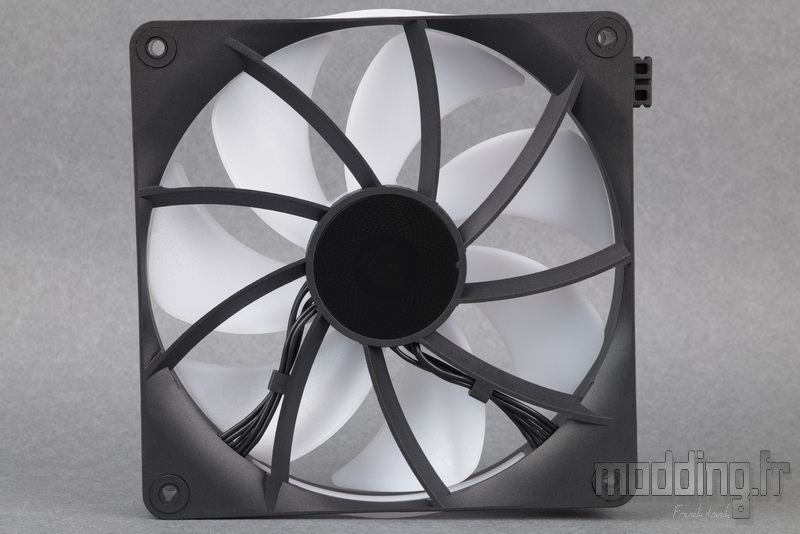

Comme sur les AF RGB Elite, Corsair intègre ici sa technologie “AirGuide”.
Les ventilateurs sont ainsi dotés d’aubes fixes à l’arrière du cadre, dont la courbure est inversée par rapport à celle des pales.
Ce dispositif permet de générer un effet anti-vortex, destiné à canaliser le flux d’air de manière plus concentrée, optimisant ainsi la pression statique et l’efficacité du refroidissement — un atout non négligeable dans le cadre d’un AIO.

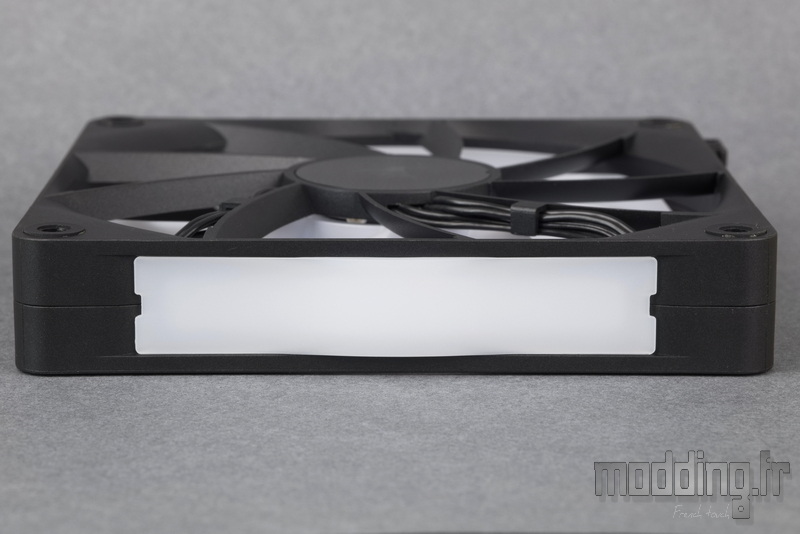

Bien que l’iCUE LINK RX RGB ne dispose pas de rétroéclairage intégré au niveau du cadre, Corsair a tout de même prévu deux plaques translucides positionnées sur deux des quatre côtés du cadre.
Ces éléments diffusants laissent passer une partie de la lumière émise par le rotor grâce aux ouvertures pratiquées dans le cadre du ventilateur.
Cependant, la diffusion lumineuse reste relativement discrète, surtout en comparaison avec celle des modèles iCUE LINK QX, dont le cadre intègre directement des LED ARGB.
Ici, les LED étant regroupées au centre des pales, leur éloignement des inserts limite naturellement l’intensité et l’homogénéité de l’éclairage sur ces zones latérales.

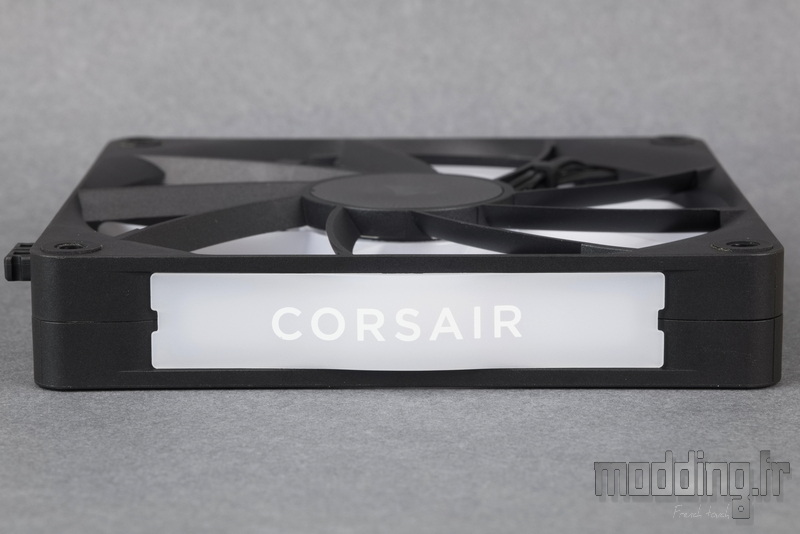

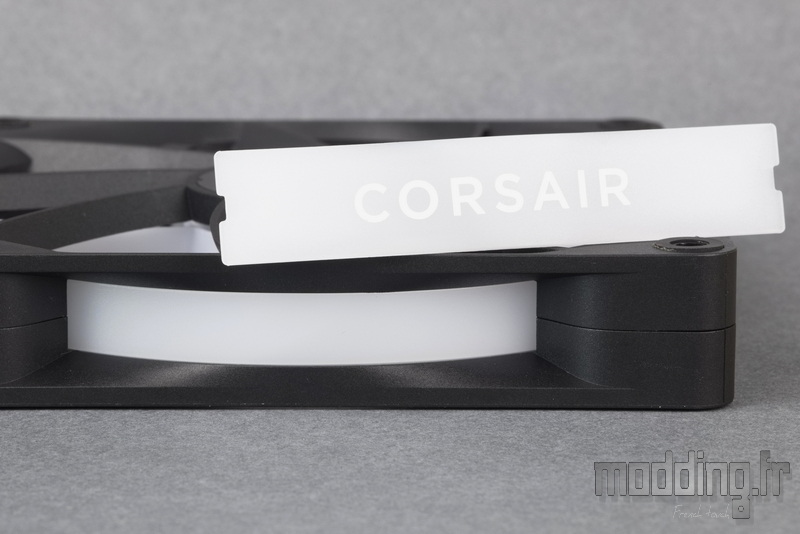

Parmi les deux inserts translucides, l’un est vierge de toute inscription, tandis que l’autre, placé sur le bord opposé, est marqué du nom de la marque Corsair.
Ce marquage discret apporte une touche d’identité visuelle sans excès, en parfaite adéquation avec le design sobre de la gamme RX RGB.
Il est tout à fait possible de personnaliser ces inserts en y apposant, par exemple, des lettres adhésives, à l’image de ce que Corsair propose de base.
Selon la position du ventilateur dans le boîtier, il est également possible d’inverser les deux inserts translucides, afin que le marquage soit toujours orienté dans le bon sens ou simplement pour obtenir un rendu visuel plus harmonieux.
En effet, ces deux pièces en plastique sont détachables, ce qui offre un petit degré de modularité esthétique appréciable.

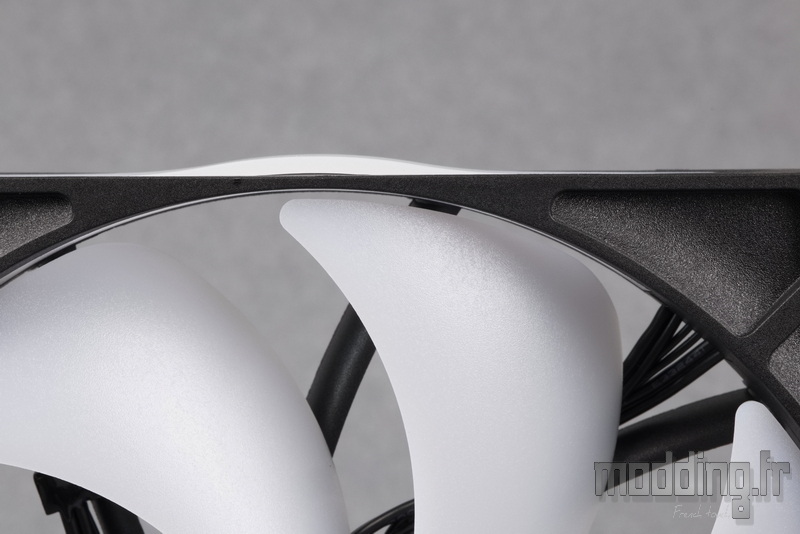

Par ailleurs, on remarque que la forme légèrement bombée de ces inserts translucides dépasse le niveau du cadre du ventilateur.
Cette particularité empêche de positionner deux ventilateurs bord à bord sur les côtés concernés, du moins sans laisser un petit espace entre eux.
Quoi qu’il en soit, les inserts translucides en relief n’interfèrent pas avec l’assemblage en série des ventilateurs, car ce ne sont pas ces bords qui entrent en contact lors du chaînage.

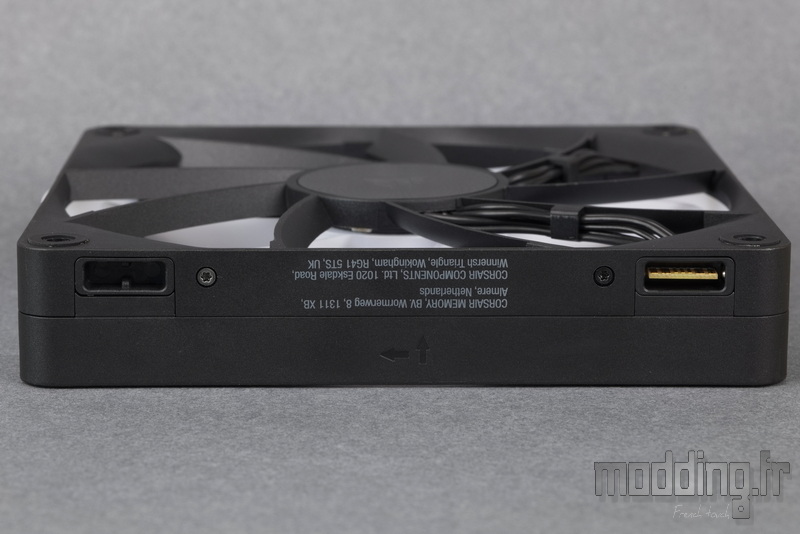

En effet, l’assemblage s’effectue via les deux autres côtés du cadre, qui intègrent les prises spécifiques iCUE LINK, permettant de connecter les ventilateurs entre eux sans aucun câble.

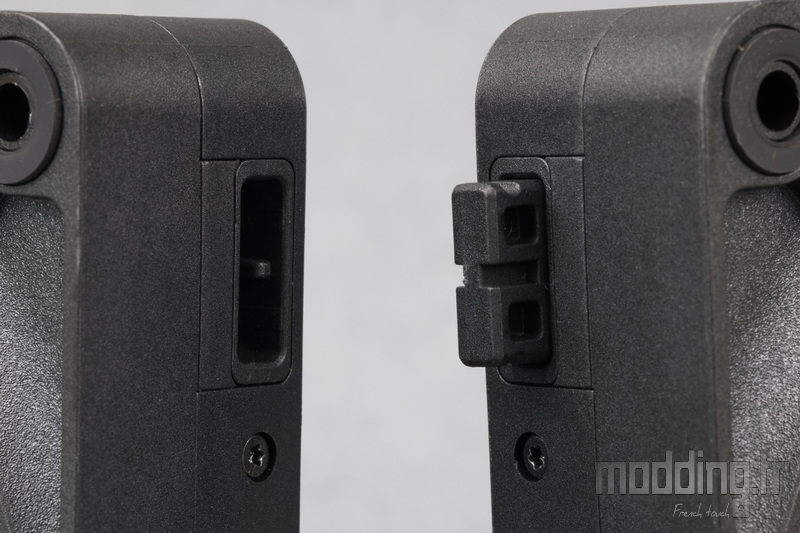

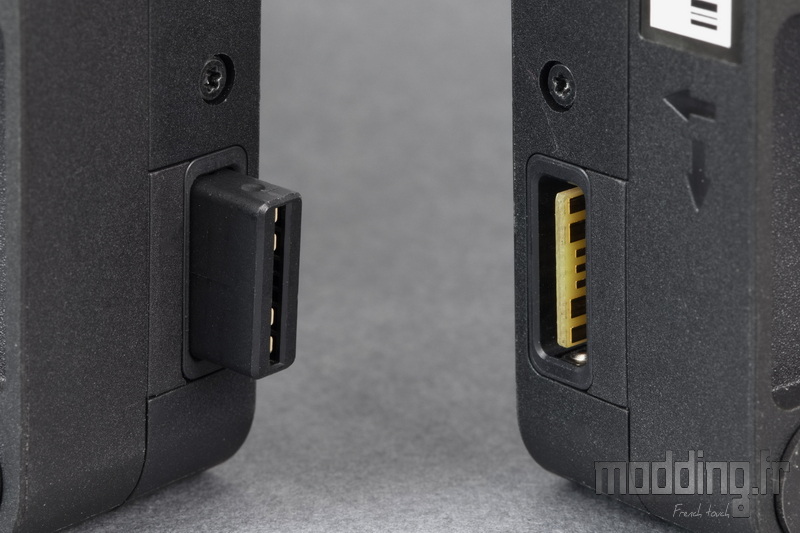

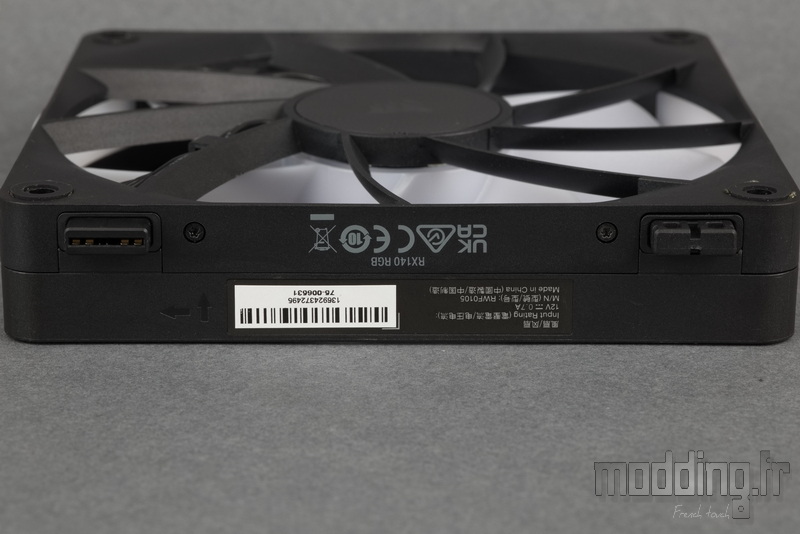

L’un de ces bords comporte un orifice rectangulaire, accompagné d’un petit détrompeur pour éviter toute mauvaise orientation, ainsi que d’un connecteur iCUE LINK mâle, prêt à s’emboîter directement dans le ventilateur suivant.

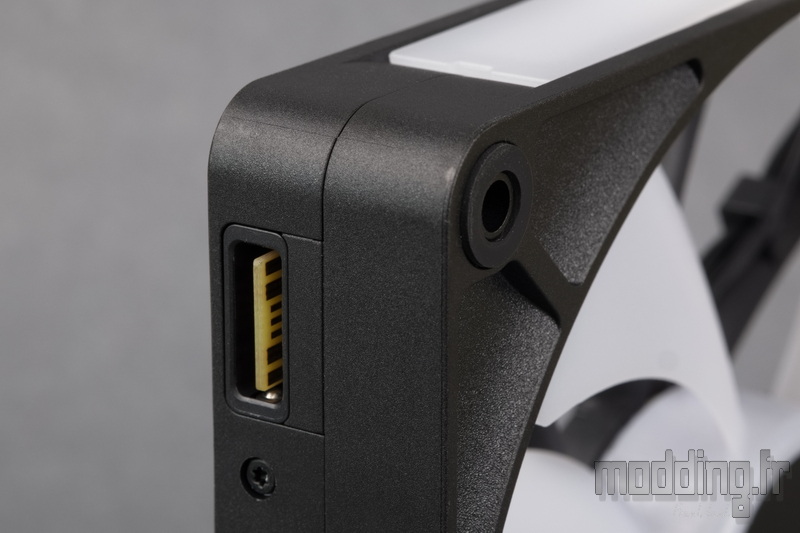

Le bord opposé intègre une prise iCUE LINK de type femelle, conçue pour accueillir le connecteur mâle du ventilateur adjacent lors du chaînage.
Quant à l’orifice rectangulaire présent sur ce même côté, il est obturé par une petite pièce en plastique, qui ne sert pas uniquement de cache : elle s’insère également dans l’orifice resté vide du ventilateur voisin, assurant ainsi une jonction propre et une continuité visuelle entre les deux modules.
Cette petite pièce est amovible, tout comme la prise iCUE LINK femelle, qui n’est autre qu’un adaptateur double iCUE LINK femelle.
Ce dernier vient simplement s’insérer sur l’un des connecteurs iCUE LINK mâle du ventilateur, permettant ainsi de transformer le port en une interface de chaînage femelle, nécessaire pour établir la liaison avec un autre composant ou ventilateur.
C’est à ce stade que la technologie iCUE LINK entre en scène, avec tout l’intérêt de l’écosystème développé par Corsair.
Ce système permet de connecter les ventilateurs directement entre eux, sans recourir au moindre câble, offrant ainsi un câblage nettement plus épuré à l’intérieur du boîtier.
L’adaptateur double iCUE LINK femelle joue ici un rôle clé, puisqu’il permet de relier les connecteurs iCUE LINK mâles de chaque ventilateur, assurant la continuité du chaînage aussi bien pour l’alimentation que pour les données (vitesse, synchronisation RGB, etc.).

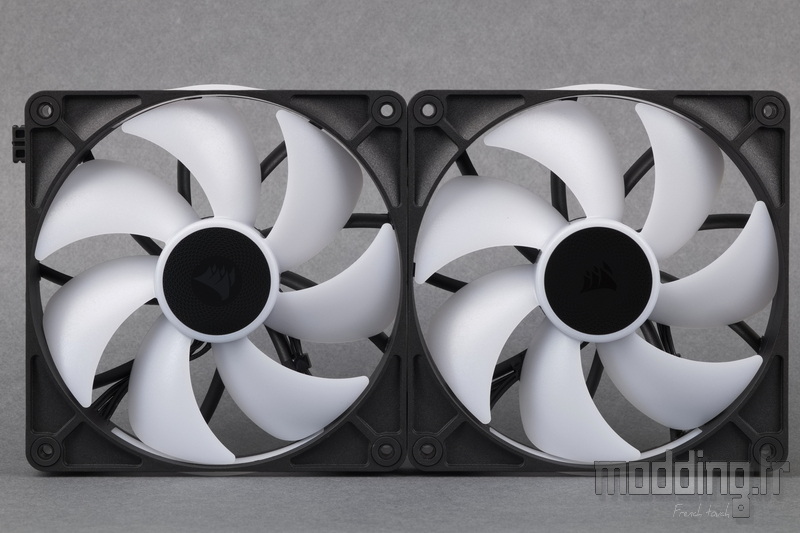

La petite pièce en plastique s’insère dans l’orifice du ventilateur adjacent, permettant ainsi d’aligner parfaitement les bords des cadres.
Elle contribue à assurer une continuité visuelle propre entre les ventilateurs tout en renforçant la stabilité de l’assemblage, sans laisser d’espace visible entre les modules.
Il est important de noter que chacun des deux orifices situés sur les bords du cadre intègre un petit plot magnétique.
Ces plots ont pour fonction d’éviter toute erreur d’assemblage entre les ventilateurs. Par exemple, si l’on tente de positionner deux ventilateurs côte à côte, mais que l’orifice vide de l’un se retrouve face à l’orifice doté de la connectique iCUE Link de l’autre, les pôles opposés des aimants provoquent un effet de répulsion, empêchant ainsi le raccordement.
Le même phénomène se produit si l’on aligne correctement deux orifices avec connectique, mais que l’un des ventilateurs est orienté dans le sens inverse, avec les pales tournées à l’opposé du premier.
Ce système magnétique agit donc comme un dispositif de détrompeur passif, garantissant une installation cohérente et sécurisée dans l’écosystème iCUE LINK.

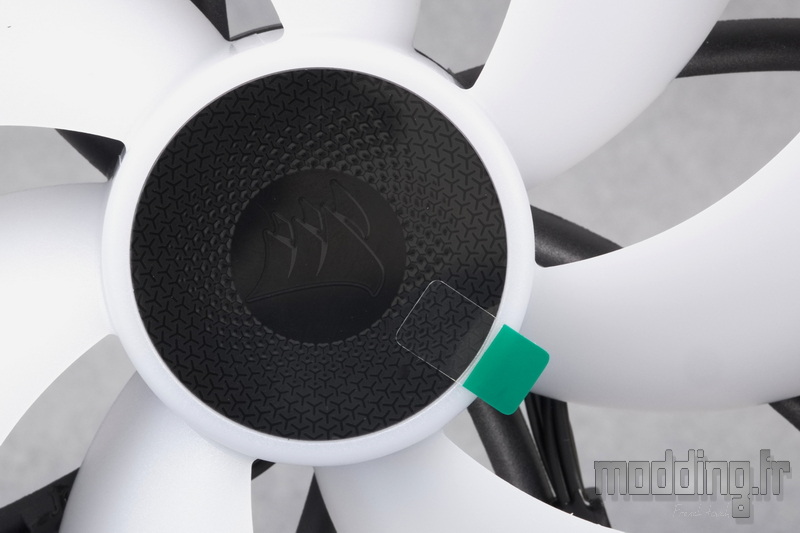

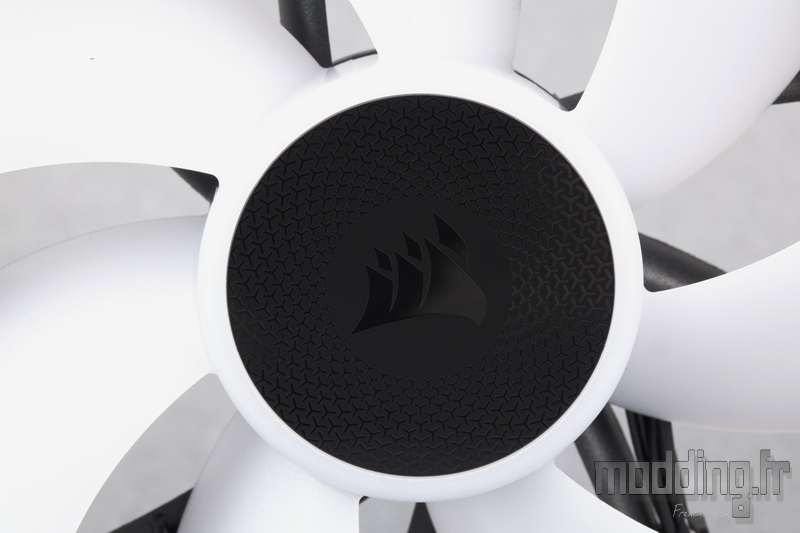

Lors du déballage de l’iCUE LINK Titan 420 RX RGB, on remarque que le centre des pales de chaque ventilateur est protégé par un film transparent.
Ce film est pourvu d’une petite languette, pensée pour en faciliter le retrait sans laisser de traces, tout en protégeant la surface centrale.
On retrouve ici le logo Corsair noir sur fond anthracite, identique à celui visible au dos du cadre des ventilateurs.
Une cohérence visuelle appréciable qui contribue à l’uniformité du design, même sur des éléments habituellement peu visibles.

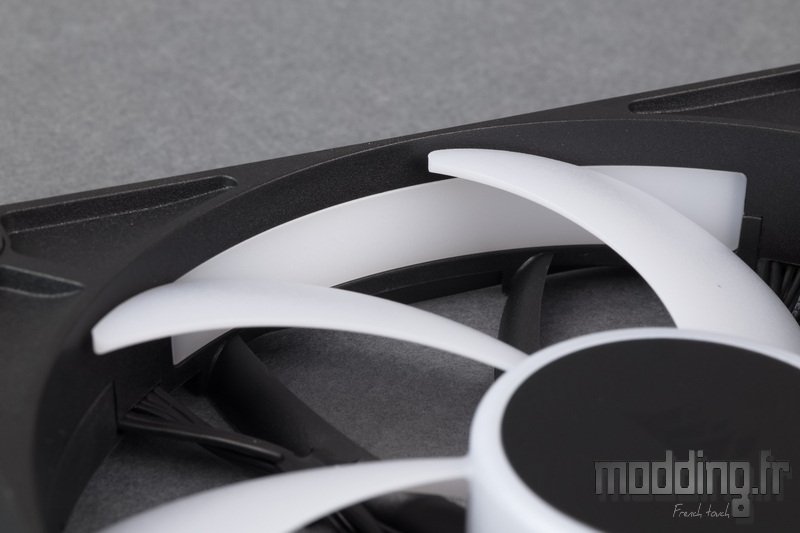

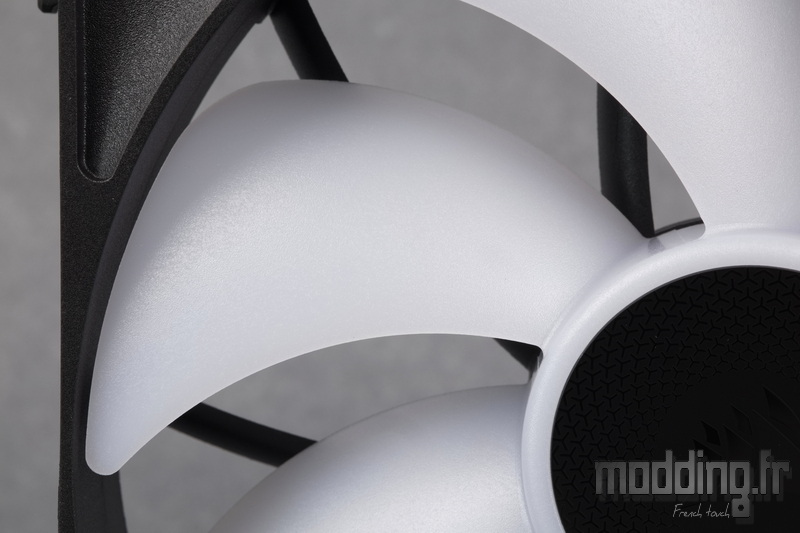

Les sept pales, au fini blanchâtre, ne présentent aucun relief ni traitement de surface particulier visant à optimiser le flux d’air, comme des stries ou nervures.
Cependant, leur forme et leur inclinaison semblent avoir été soigneusement étudiées afin de garantir un bon compromis entre pression statique et débit d’air, tout en assurant un fonctionnement silencieux adapté à un usage sur radiateur.
Le roulement utilisé est de type “Magnetic Dome”, identique à celui présent sur les ventilateurs de la gamme iCUE LINK QX.
Ce type de roulement permet de réduire significativement la friction, ce qui contribue à diminuer le niveau sonore tout en améliorant la longévité du ventilateur.
Il convient toutefois de noter que ce système diffère du roulement à Lévitation Magnétique, qui, lui, élimine totalement la friction en maintenant l’axe en suspension, mais au prix d’une conception plus complexe.

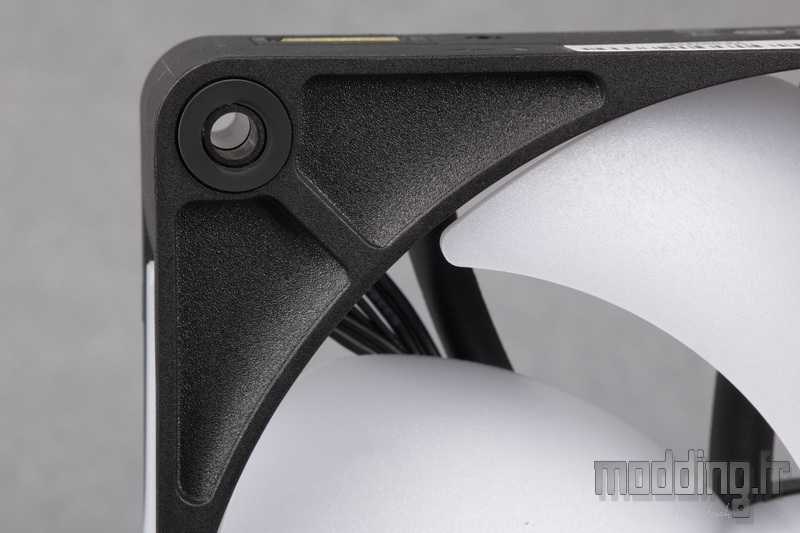

Les coins du cadre adoptent une forme arrondie, contribuant à adoucir les lignes du ventilateur tout en facilitant son intégration dans différents types de boîtiers.
Par ailleurs, Corsair a prévu une rondelle en caoutchouc au niveau de chaque point de fixation, sur les deux faces du ventilateur.
Ces éléments antivibrations permettent de réduire efficacement les transmissions de vibrations.
Contrairement au modèle AF RGB Elite, on ne retrouve plus le léger retrait prévu pour loger la tête de la vis et ainsi éviter qu’elle ne dépasse de l’épaisseur du ventilateur.
Ici, l’espace entre les deux faces est entièrement comblé par la structure du cadre.
Deux câbles distincts émergent de la platine électronique située au centre du rotor, et sont discrètement acheminés en suivant les branches de liaison du cadre.
Chacun de ces câbles est orienté vers l’un des bords latéraux du ventilateur, là où sont positionnées les prises iCUE LINK, assurant à la fois l’alimentation, le contrôle de la vitesse et la synchronisation de l’éclairage ARGB.
La plage de vitesse de rotation du ventilateur s’étend de 300 à 1700 tr/min, avec une tolérance de ±10 %, offrant ainsi une bonne flexibilité en fonction des besoins en refroidissement ou en silence.
Il bénéficie également du mode “Zero RPM” accessible via le logiciel iCUE, qui permet d’arrêter complètement la rotation des pales lorsque la charge thermique est faible, afin de réduire au maximum les nuisances sonores.
À vitesse maximale, le ventilateur iCUE LINK RX 140 RGB est capable de générer un débit d’air de 94,7 CFM, soit 160,9 m³/h, pour une pression statique de 3,75 mmH₂O.
À titre de comparaison, le modèle RX 120 RGB, utilisé sur les versions 240 et 360 mm de l’iCUE LINK Titan RX RGB, affiche un débit d’air de 73,5 CFM (124,9 m³/h) et une pression statique légèrement supérieure de 4,33 mmH₂O, grâce à une vitesse maximale plus élevée de 2100 tr/min.
