Le ventilateur :

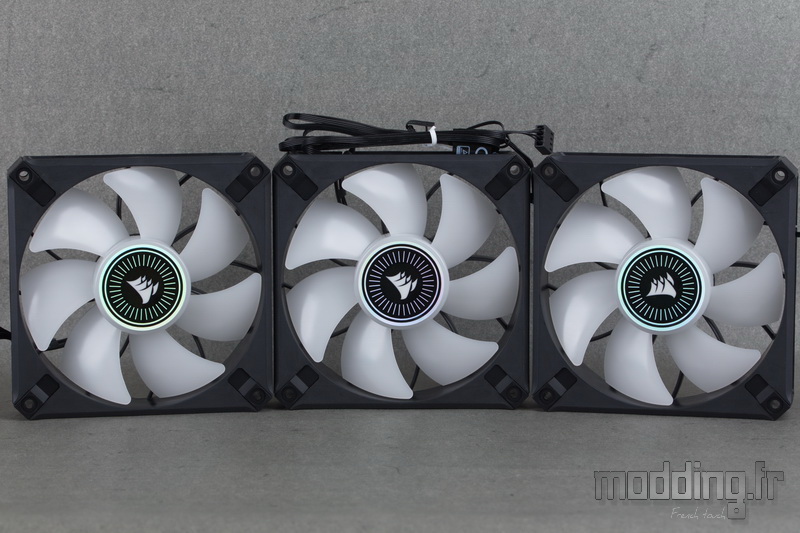

Nous sommes avec le H150i Elite LCD doté d’un radiateur 360, il est donc équipé de trois ventilateurs en 120 mm.
Ils appartiennent à la gamme ML RGB Elite de Corsair : M pour Magnetic et L pour Lévitation.
La mention RGB traduit un rétroéclairage des pales par le biais de LED RGB de type adressable placées au niveau de la platine électronique.

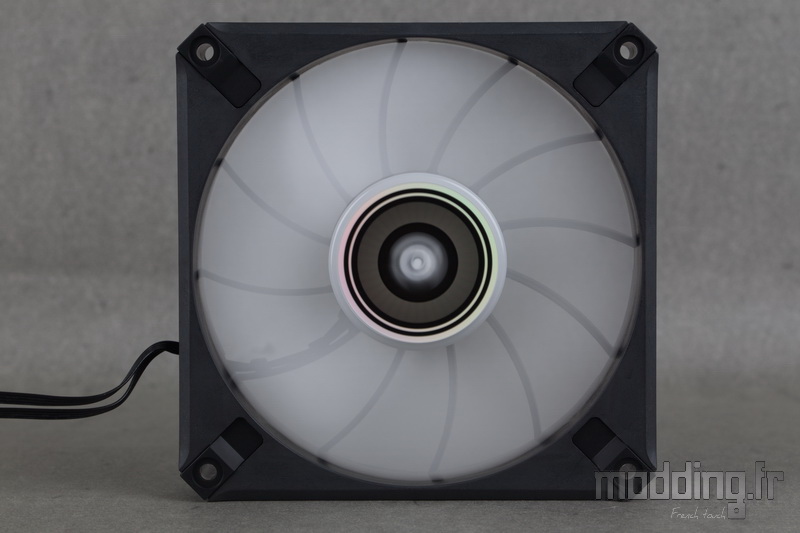

Le cadre tout de noir vêtu s’associe à 7 pales blanches dotées d’un aspect translucide dans le but d’améliorer la diffusion du faisceau lumineux émis par les LED aRGB.
On constate que le design de ce cadre est différent de celui des ventilateurs équipant l’AIO H1x0i Elite Capellix.
A l’arrière, nous n’avons plus l’étiquette regroupant les caractéristiques du ventilateur, mais un simple autocollant arborant le logo Corsair et identique à celui placé au centre des pales.

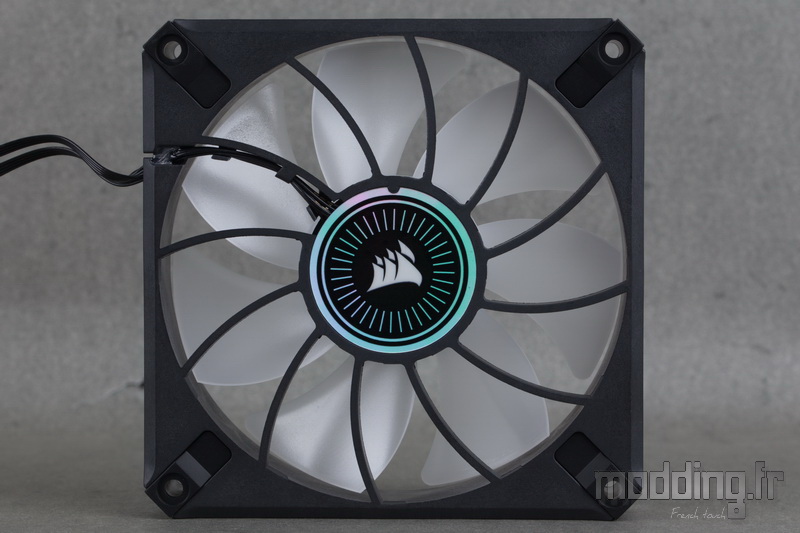

Corsair implante la technologie AirGuide sous la forme de ces branches de liaison dont la courbe s’oppose au mouvement des pales.
Cette structure augmente la pression statique et concentre le flux d’air afin d’améliorer le refroidissement.

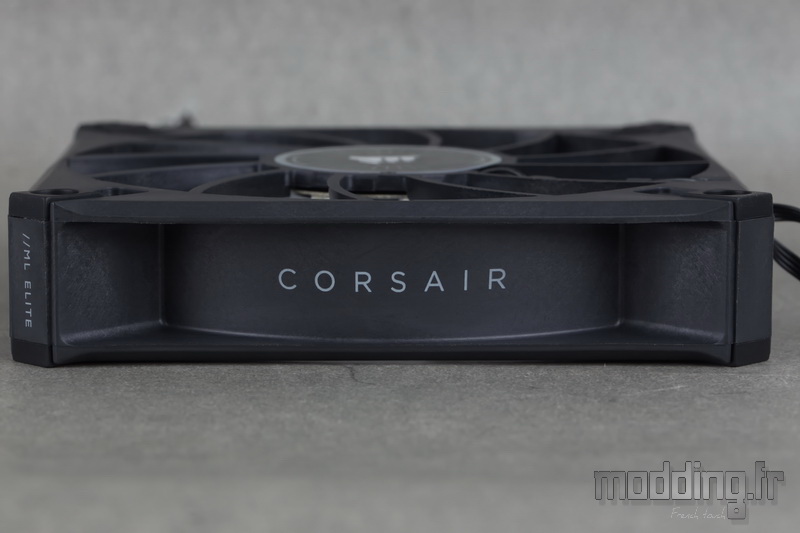

Nous avons une épaisseur de 25 mm.
La structure est différente des ventilateurs du H1x0i Elite Capellix, toutefois il reprend la composition basée sur du PolyButylène Téréphtalate (PBT) complété à 30 % de fibres de verre.
La marque appose son nom sur l’un des bords.

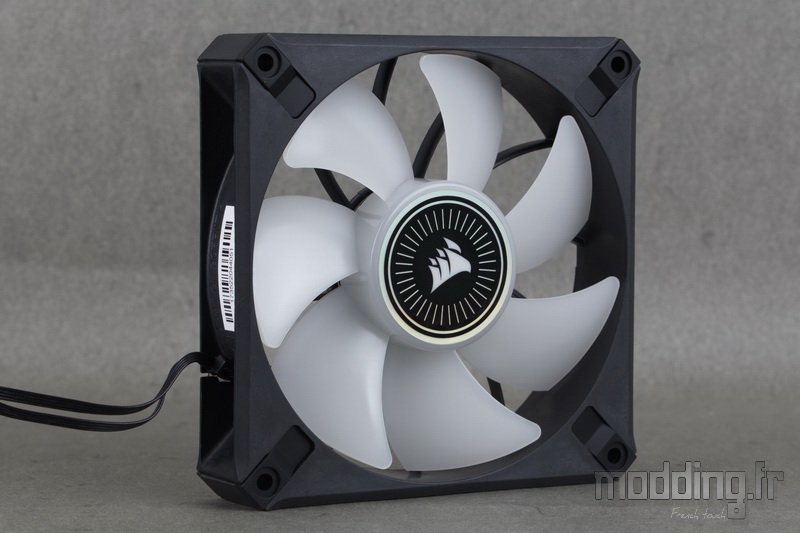

Les pales ne présentent aucun artifice visant à améliorer le flux d’air, leur forme est somme toute classique, mais certainement bien étudiée afin d’optimiser leur rendement.
Elles demeurent relativement trapues, une forme généralement associée à une meilleure pression statique.
Comme spécifié en début de cette section, le ventilateur de la série ML est doté de la technologie “Magnetic Levitation”.
Il faut entendre par là que l’axe du rotor est réellement en sustentation magnétique !
L’absence de frottement à ce niveau contribue à l’amélioration des performances tout en diminuant le niveau sonore.

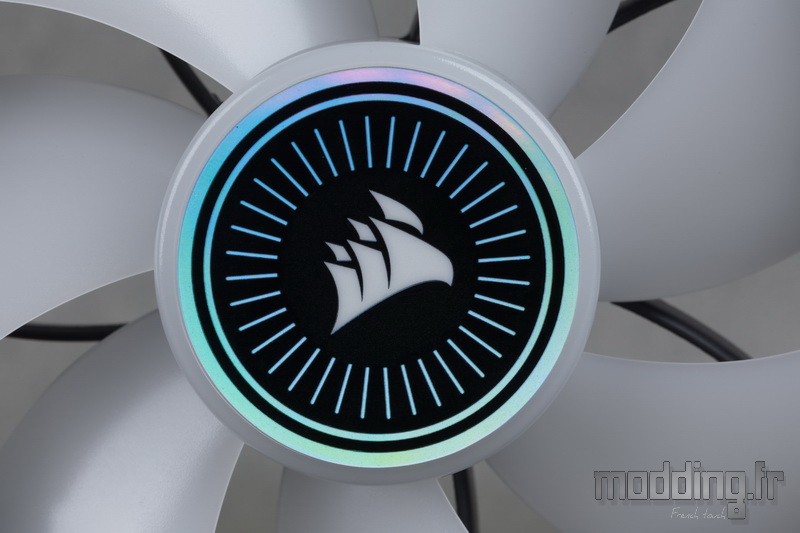

Le moyeu arbore le même aspect translucide que les pales.
Il revêt une pastille adhésive noire intégrant le logo de la marque, toutes voiles déployées ainsi que des anneaux irisés.
Un effet irisé qui affiche différents reflets colorés en fonction de la position de la pastille par rapport à la lumière de nos spots.

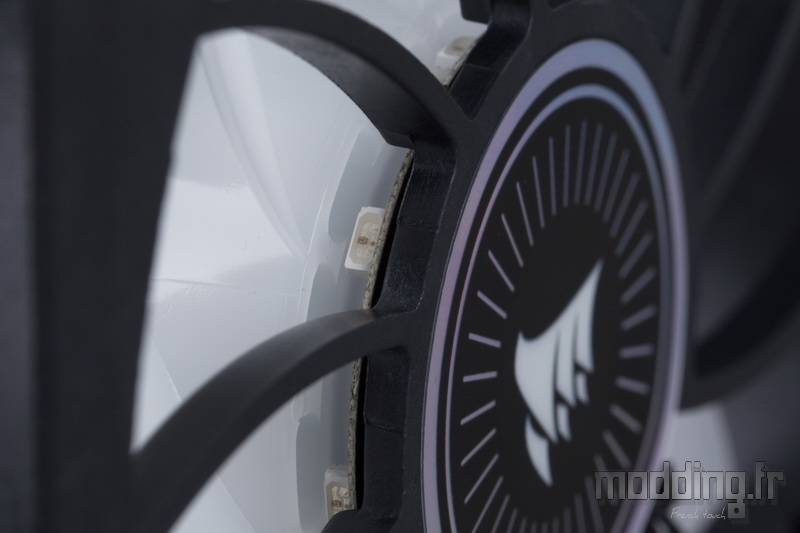

Les LED RGB de type adressable se répartissent sur le bord de la platine électronique du ventilateur.
Elles sont au nombre de 8.

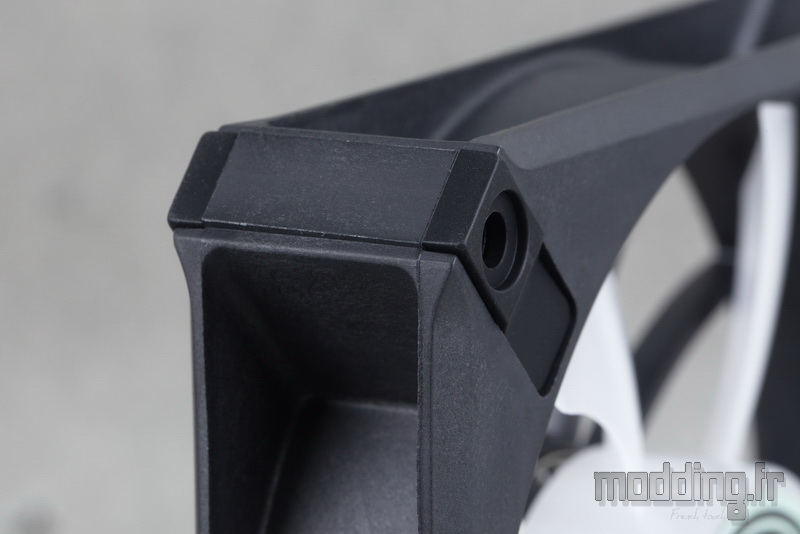

Les coins du ventilateur ne sont pas arrondis, mais présentent un biseau.

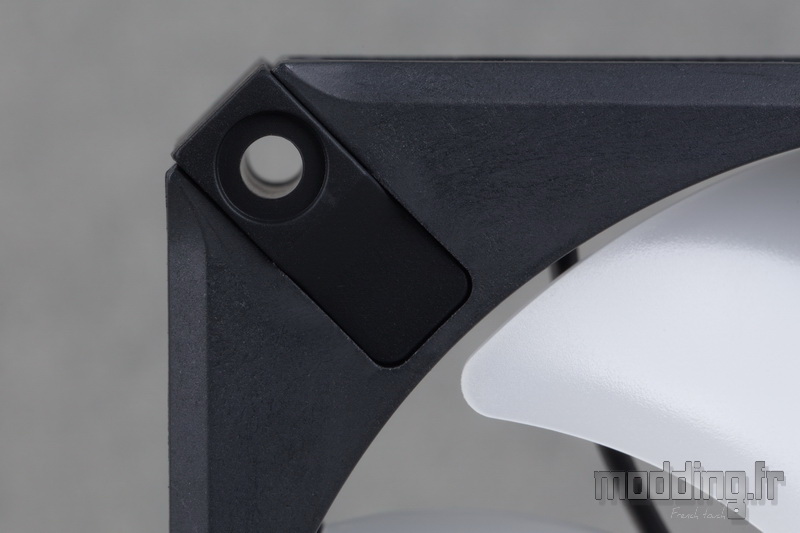

Corsair implante un patin en caoutchouc afin de limiter la transmission des vibrations.
On peut constater que la matière en caoutchouc déborde légèrement de la structure du cadre.
De plus, nous avons un logement spécifique à la tête de la vis afin qu’elle n’augmente pas l’épaisseur totale du ventilateur.
L’espace entre les deux faces est comblé.

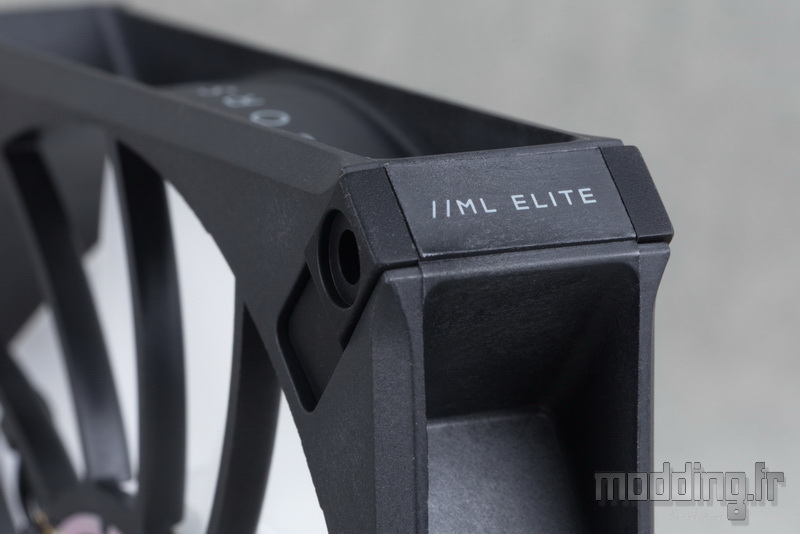

Comme sur la majorité de ses produits, Corsair signe son ventilateur d’un “//ML Elite” sur l’un des coins biseautés.

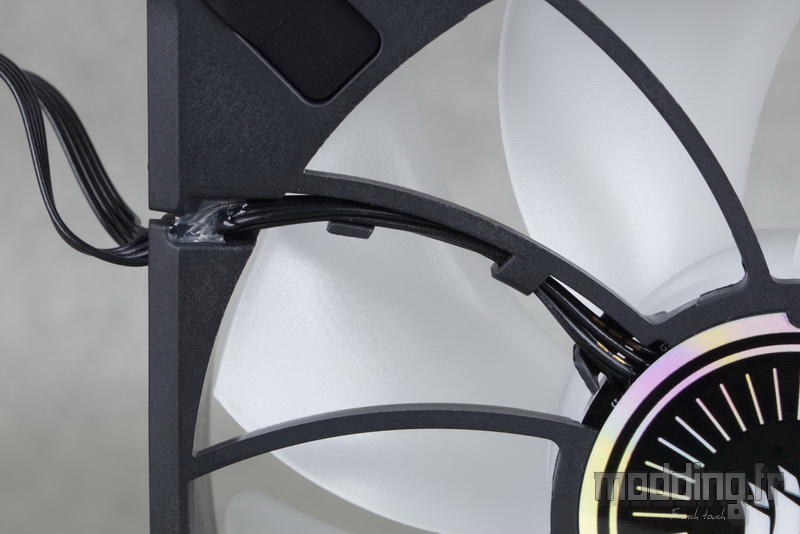

Nous avons un bon nombre de fils noirs émergeant de la platine électronique.
Ils suivent l’une des branches de renforts dotées d’une goulotte spécifique, et sortent du cadre à proximité de l’un des 4 coins.
Nous sommes en présence de 8 fils regroupés en deux câbles distincts.
Point de revêtement sous forme de gaine tressée, Corsair adore le concept du câble plat.
Ils mesurent 600 mm de long, l’un comme l’autre.

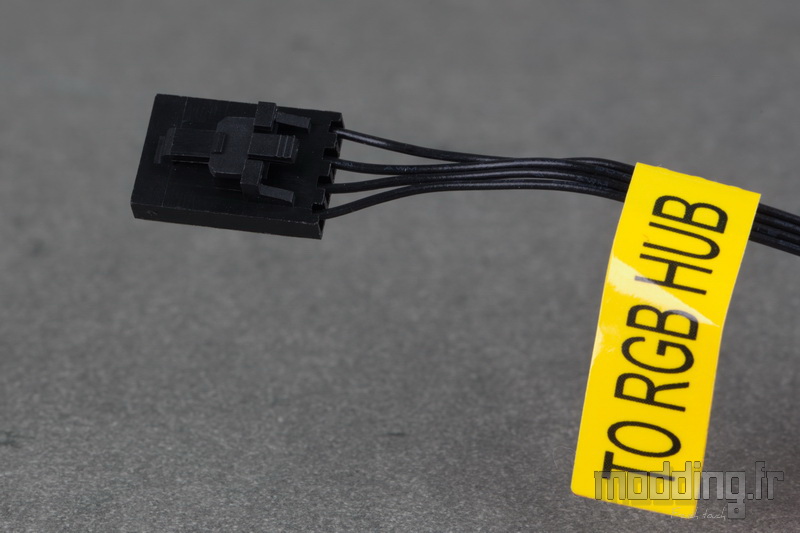

L’un des câbles se destine à l’alimentation des LED et se termine par une prise 4-pins présentant une forme spécifique correspondante à la connectique aRGB du Commander Core RGB.
La prise est dotée d’un système de fixation par clips ce qui évite aussi toute inversion de branchement.
Le second câble est dédié à la ventilation et se termine par une prise 4-pins attestant de la gestion PWM.
Sur ce point, Corsair préconise de brancher le ventilateur sur une prise PWM pour avoir une alimentation constante en 12 V et non par le biais d’un rhéobus qui va jouer sur la tension d’entrée.
“Le concept “Magnetic Levitation” est une technologie electro magnétique, donc utiliser une tension inférieure à 12 V diminue d’autant les bénéfices de la sustentation magnétique et ne fournit pas le plein potentiel au moteur du ventilateur.”
Dans le cas de notre H150i Elite LCD, les prises 4-pins sont directement connectées sur les ports Fans du Commander Core RGB.
La vitesse de rotation varie de 450 tr/min à 2000 tr/min (+/- 10 %), nous disposons ainsi d’une confortable plage PWM qui permet d’avoir une ventilation silencieuse ou nettement plus performante.
Le ventilateur bénéficie du mode “Zéro tr/min” présent dans le logiciel iCUE qui permet de stopper le mouvement des pales.
Il est à noter que ce logiciel intègre une sécurité qui lance la rotation des pales à une vitesse minimale lorsque la température du liquide de refroidissement atteint les 40°C.
La vitesse augmente linéairement tant que la température augmente jusqu’à 50°C où la vitesse passe à 100 % afin d’éviter tout dommage à l’AIO.
Cette courbe de sécurité n’est pas configurable.
La vitesse maximale engendre un débit d’air de 58.1 CFM soit 98.71 m3/h et une pression statique de 2.9 mm.H2O.
Pour rappel, le ML120 RGB qui équipe le H150i Elite Capellix tourne jusqu’à 2400 tr/min, ce qui engendre un débit d’air de 75 CFM soit 126.75 m3/h et une pression statique de 4.2 mm.H2O.
Force de constater une différence entre les deux solutions de ventilation, le but pour Corsair est avant tout de réduire le niveau sonore.
