Le ventilateur :
Nous sommes avec le H150i Elite LCD XT doté d’un radiateur 360, il est donc équipé de trois ventilateurs en 120 mm.
Ils appartiennent à la gamme AF RGB Elite de Corsair (Air Flow).
La mention RGB traduit un rétroéclairage des pales par le biais de LED ARGB (A : adressable) insérées sur la périphérie de la platine électronique.
C’est l’un des principaux changements de cette version XT par rapport à l’iCUE Elite LCD.
Ce dernier est équipé de ventilateurs appartenant à la gamme ML RGB Elite de Corsair : M pour Magnetic et L pour Lévitation.
Le cadre demeure identique à un détail près.
Tout de noir vêtu, il s’associe à 9 pales blanches dotées d’un aspect translucide dans le but d’améliorer la diffusion du faisceau lumineux émis par les LED ARGB.
A l’arrière, nous n’avons plus l’étiquette regroupant les caractéristiques du ventilateur, mais un simple autocollant affichant un fond noir sur lequel apparait le logo blanc de Corsair.
D’un point de vue modding, nous trouvons cela fort sympathique même si, dans le cas de l’AIO, nous ne devrions pas voir cette face du ventilateur.
Il serait bien que les marques fassent de même pour l’ensemble de leurs ventilateurs.
Tout comme sur le ventilateur ML RGB Elite, Corsair implante la technologie AirGuide même si le profil des aubes est légèrement différent.
Ces dernières adoptent une courbure inverse à celle des pales dans le but de créer un phénomène anti-vortex. Cela permet de canaliser le flux d’air concentré et ainsi améliorer le refroidissement.
Nous avons une épaisseur de 25 mm.
La marque appose son nom en lettres blanches sur l’un des bords.
De 7 pales présentes sur le ML RGB Elite, nous passons à 9 pales sur cet AF RGB Elite.
Plus nombreuses, mais aussi plus fines et plus élancées.
Elles ne présentent aucun artifice sur leur surface visant à améliorer le flux d’air, néanmoins leur implantation est certainement bien étudiée afin d’optimiser leur rendement.
Le moyeu arbore le même aspect translucide que les pales.
On laisse de côté les reflets irisés de la pastille adhésive présente sur le ML RGB Elite pour retrouver le logo Corsair sur un simple fond noir tel que nous l’avons à l’arrière du cadre.
Le roulement est de type FDB (Fluid Dynamic Bearing) plus classique que la technologie ML à lévitation magnétique.
Les LED RGB de type adressable se répartissent sur le bord de la platine électronique du ventilateur.
Elles sont au nombre de 8.
Les coins du ventilateur ne sont pas arrondis, mais présentent un biseau.
Corsair implante un patin en caoutchouc sur chacune des faces du cadre afin de limiter la transmission des vibrations.
On peut constater que la matière en caoutchouc déborde légèrement de la structure dudit cadre.
De plus, nous avons un logement spécifique à la tête de la vis afin qu’elle n’augmente pas l’épaisseur totale du ventilateur.
L’espace entre les deux faces est comblé par la structure du cadre.
Comme sur la majorité de ses produits, Corsair signe son ventilateur d’un “//AF Elite” sur l’un des coins biseautés.

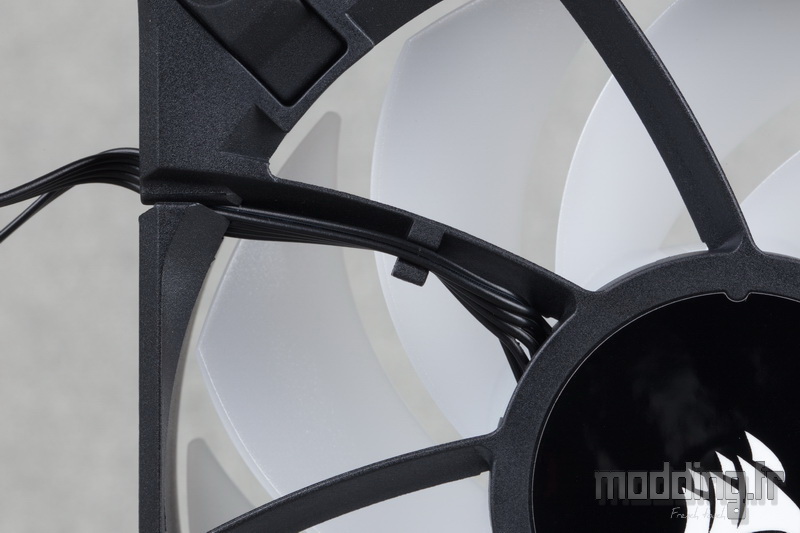

Nous avons un bon nombre de fils noirs émergeant de la platine électronique.
Ils suivent l’une des branches de liaison dotées d’une accroche spécifique, et sortent du cadre à proximité de l’un des 4 coins.
Nous sommes en présence de 8 fils regroupés en deux câbles distincts.
Point de revêtement sous forme de gaine tressée, Corsair adore le concept du câble plat.
Ils mesurent 600 mm de long, l’un comme l’autre.
L’un d’eux est dédié à la ventilation et se termine par une prise 4-pins attestant de la gestion PWM.
Dans le cas de notre H150i Elite LCD XT, les prises 4-pins sont directement connectées sur les ports Fans du Commander Core RGB.
Le second câble se destine à l’alimentation des LED et se termine par une prise 4-pins présentant une forme spécifique correspondante à la connectique aRGB du Commander Core RGB.
La prise est dotée de détrompeurs pour éviter toute inversion de branchement et d’un système de fixation par clip de verrouillage.
La vitesse de rotation varie de 550 tr/min à 2100 tr/min, nous disposons ainsi d’une confortable plage PWM qui permet d’avoir une ventilation silencieuse ou nettement plus performante.
Le ventilateur bénéficie du mode “Zéro tr/min” présent dans le logiciel iCUE qui permet de stopper le mouvement des pales.
Il est à noter que ce logiciel intègre une sécurité à ce mode qui lance la rotation des pales à une vitesse minimale lorsque la température du liquide de refroidissement atteint les 40°C.
La vitesse augmente linéairement tant que la température augmente jusqu’à 50°C où la vitesse passe à 100 % afin d’éviter tout dommage à l’AIO.
On constate que l’AF RGB Elite tourne légèrement plus vite que le ML RGB Elite (450-2000 tr/min).
La vitesse maximale engendre un débit d’air de 65.57 CFM soit 111.40 m3/h et une pression statique de 2.68 mm.H2O.
A titre de comparaison, la vitesse maximale du ML RGB Elite engendre un débit d’air de 58.1 CFM soit 98.71 m3/h et une pression statique de 2.9 mm.H2O.
