Le All in One :

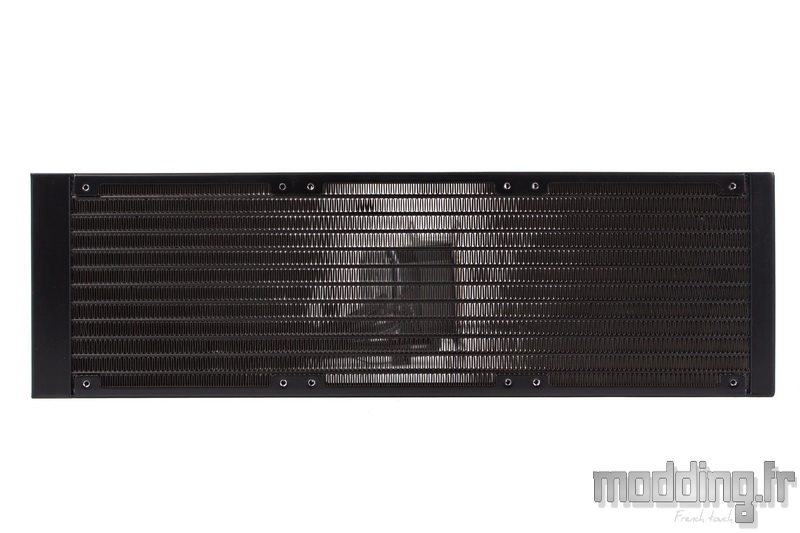

Le radiateur mesure 397 mm de long sur 120 mm de large.
Il est totalement constitué d’aluminium revêtu d’une peinture noire.

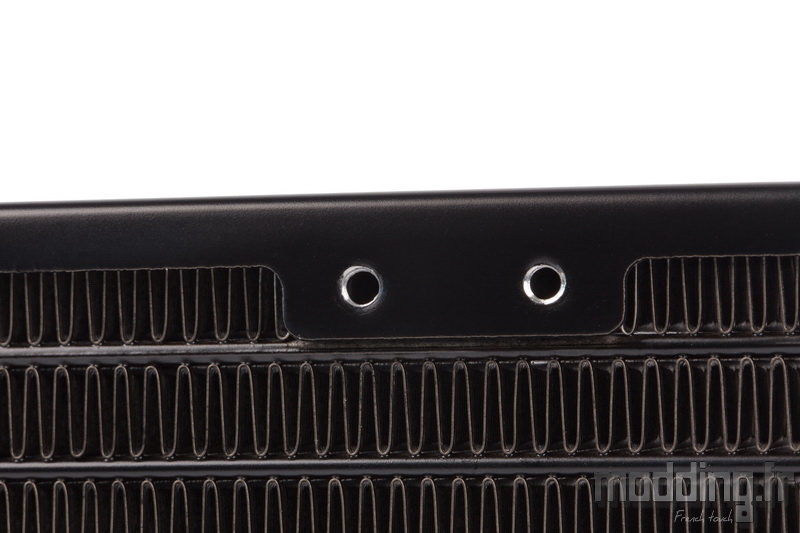

Les points de fixations sont taraudés d’un pas de vis de type UNC-6.32.
Ils tombent en face des ailettes du radiateur ce qui évite tout risque de perçage des tubes avec des vis de fixations trop longues. Les ailettes sauront s’écarter pour laisser passer l’excédent de vis.
Les points de fixations étant présents sur les deux faces, le radiateur peut embarquer 6 ventilateurs et passer en mode Push/Pull, d’autant que Corsair fournit le nombre adéquat de vis dans le bundle.
Son épaisseur est portée à 27 mm ce qui est devenu un standard pour Corsair (et d’autres marques).
Un radiateur qui ne fait toujours pas dans l’excentricité avec cette robe noire dotée d’un aspect satiné.

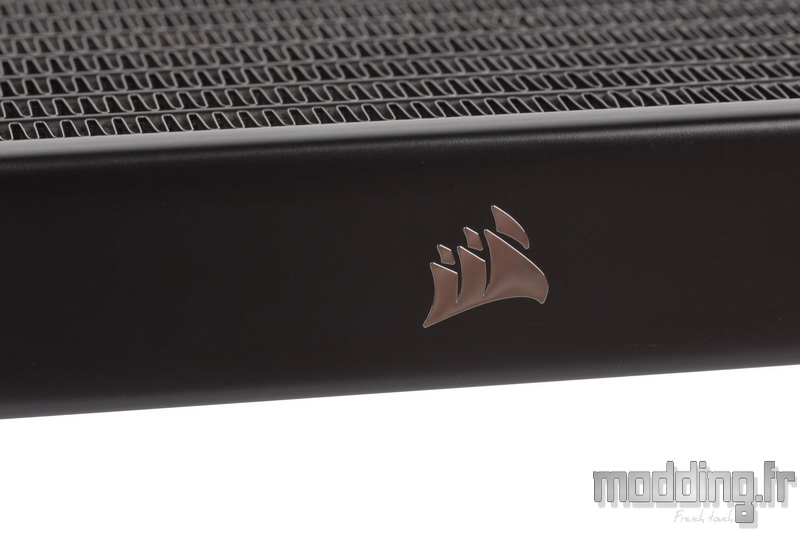

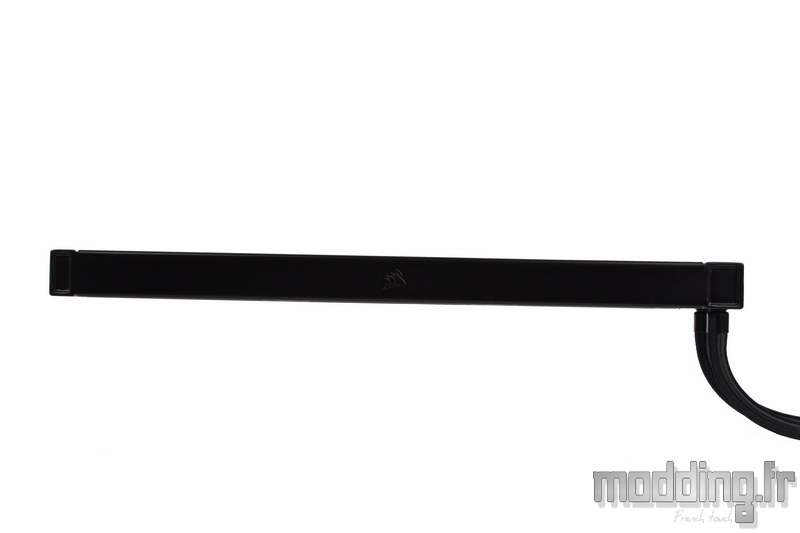

Seul le logo, avec ses voiles déployées, apparait sur les flancs du radiateur arborant une texture métallisée.

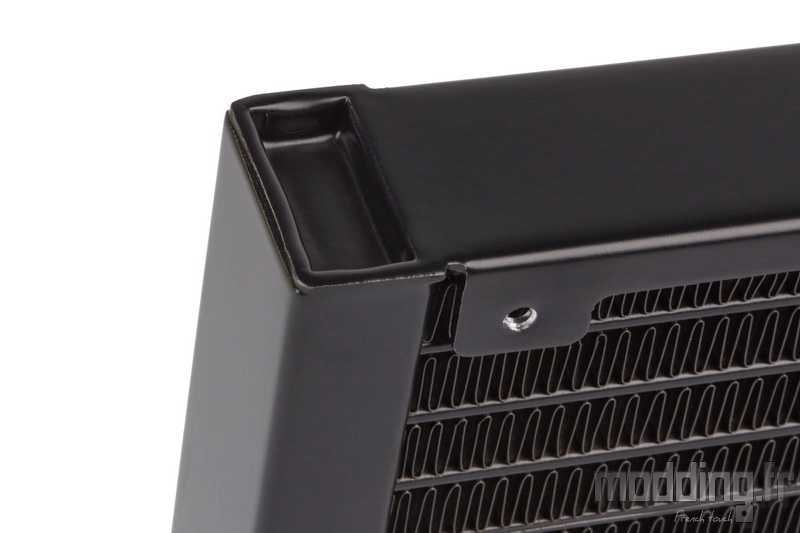

On apprécie la bonne finition au niveau de ce radiateur qui se retrouve entièrement caréné.
Avec un design pour le moins carré.
Néanmoins les arêtes demeurent arrondies.

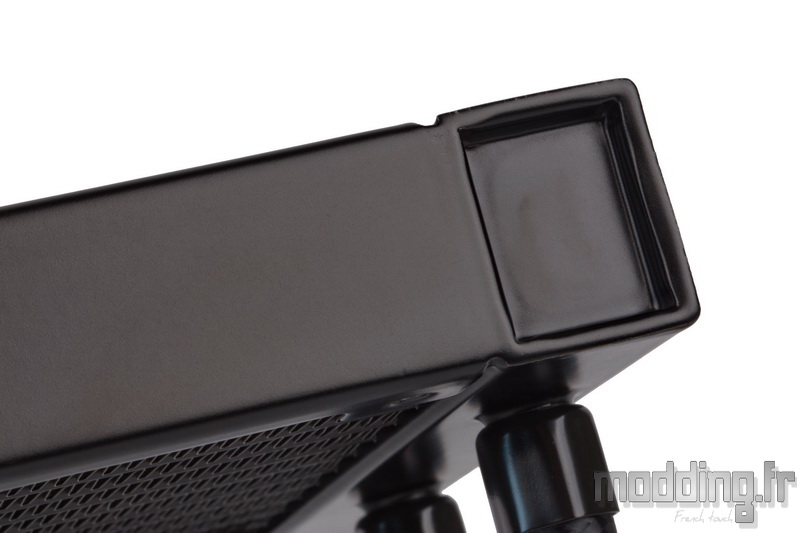

Les tuyaux sont sertis à deux embouts droits émergeant à la base du radiateur.
Un insert métallique dissimule l’ensemble et permet surtout de garantir la mise en place de…

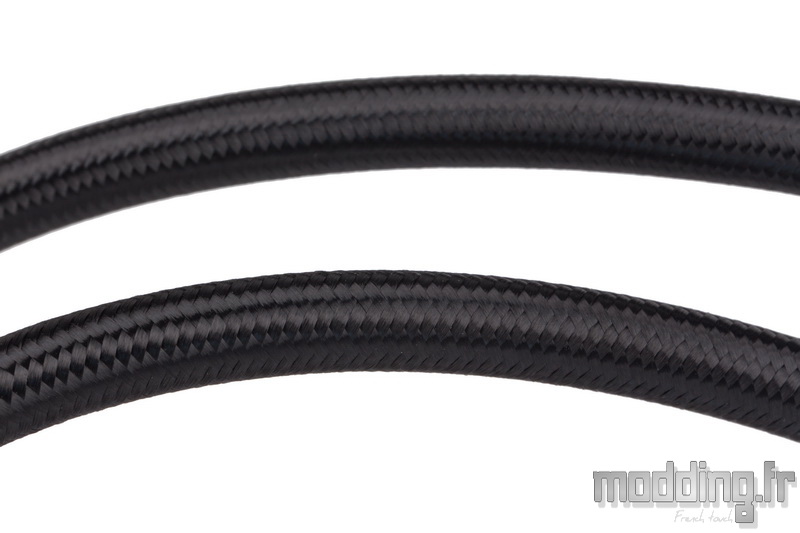

… La gaine tressée qui recouvre les tuyaux de l’iCUE H150i Elite Capellix, une gaine noire de type Paracord.
Les tuyaux mesurent 400 mm et affichent un diamètre externe d’une dizaine de millimètres.

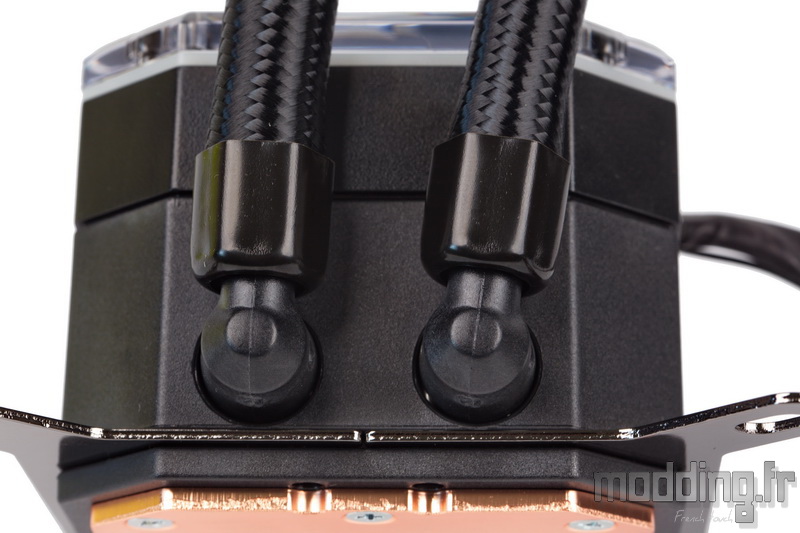

Ils aboutissent au niveau de la pompe sur deux embouts coudés à 90°.
Le sertissage est toujours confié à une large bague en métal.
Ces embouts coudés sont rotatifs sur environ 180°.
La pompe est d’une conception nouvelle sur cet AIO et même si le carénage reprend une forme carrée avec des coins largement biseautés, il demeure plus haut que celui de la version Platinum (51 mm contre 37 mm).
Les arêtes des biseaux sont nettement moins arrondies que sur cette version Platinum.
Nous avons une autre nouveauté avec l’ajout d’un orifice de remplissage permettant de faire l’appoint en liquide de refroidissement si jamais le cas se présente.

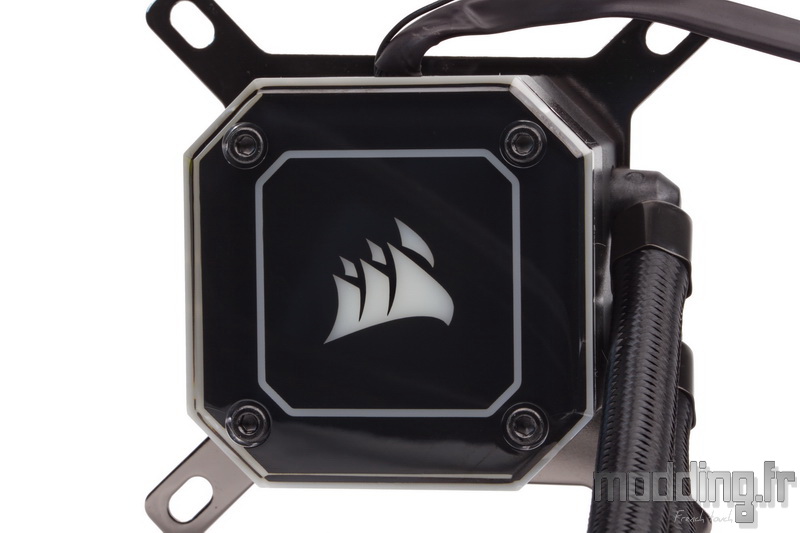

La partie supérieure de la pompe est occupée par une plaque en acrylique qui reprend la forme carrée du carénage avec toujours les coins largement biseautés.
Le module mesure 60.7 mm de côté sans prendre en compte l’émergence des tuyaux.

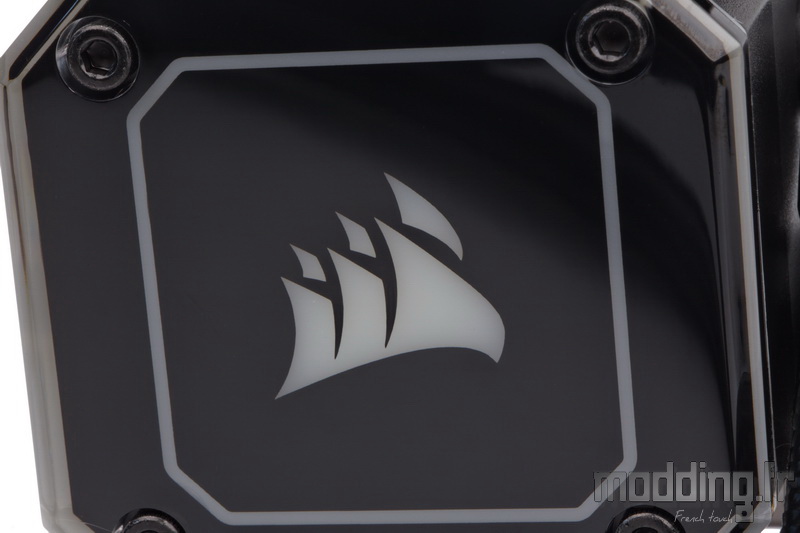

Un vinyle noir est disposé sur la face interne de cette plaque afin de ne rendre que le logo Corsair translucide tout en étant entouré d’un liseré reprenant les contours de ladite plaque.
L’épaisseur de la platine est de l’ordre de 5 mm.

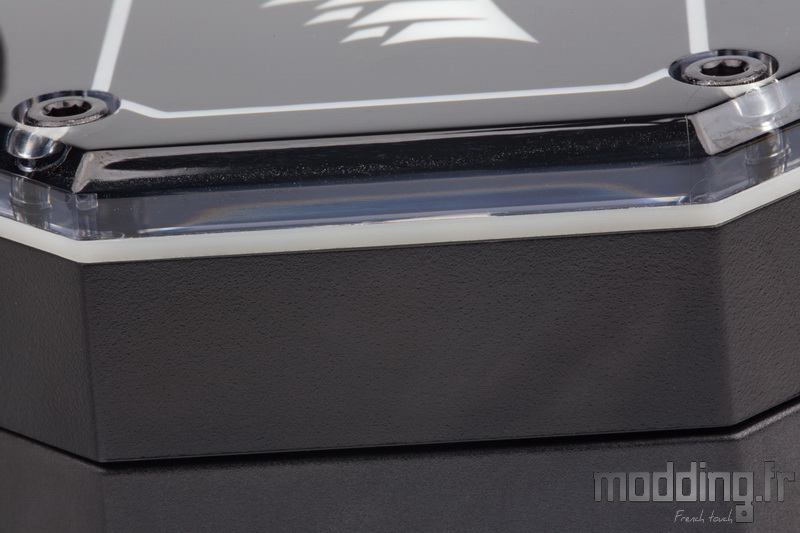

On note que les arêtes présentent un léger biseau sur la moitié de cette épaisseur.

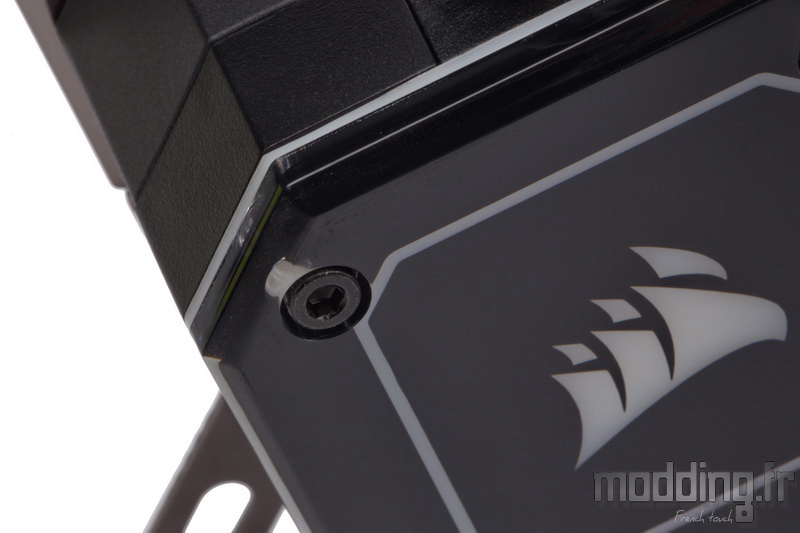

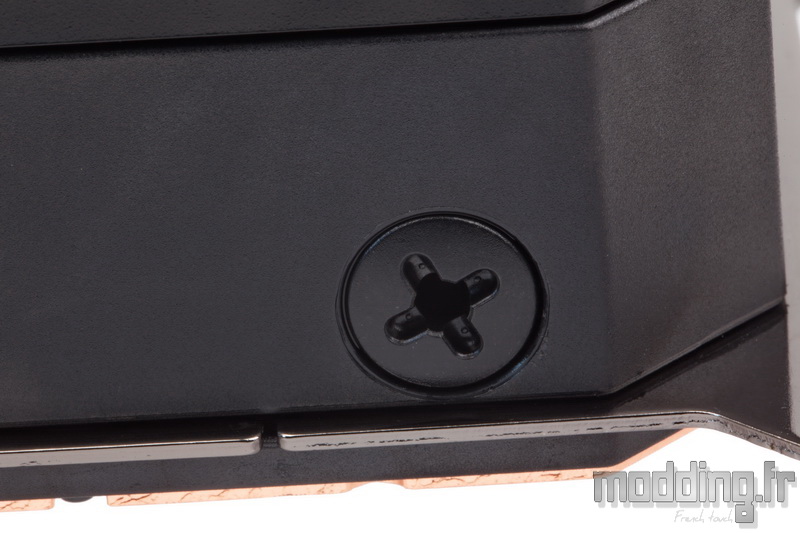

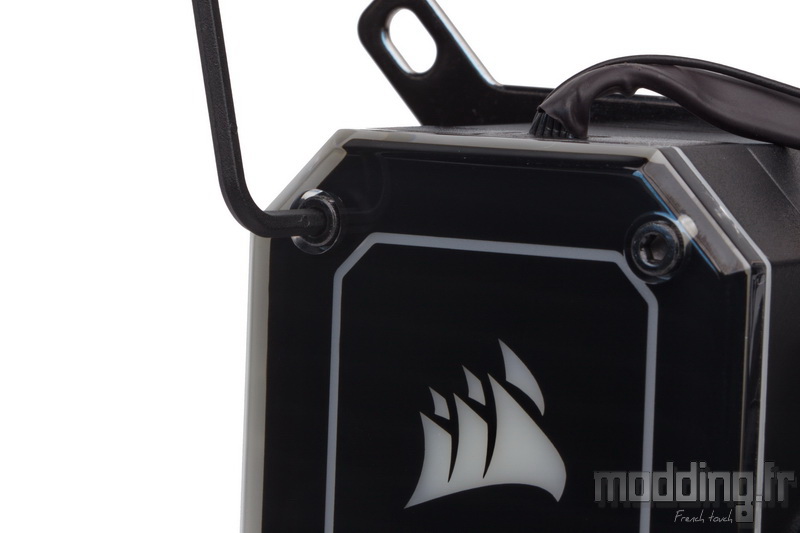

4 vis maintiennent cette pièce en acrylique sur la partie haute de la pompe.
On constate par ailleurs que le carénage est constitué de deux compartiments.
Le compartiment inférieur étant la pompe en elle-même, le compartiment supérieur dissimule les LED se chargeant du rétroéclairage.
Nous rappelons que Corsair fournit la clé Allen spécifique à ces 4 vis.

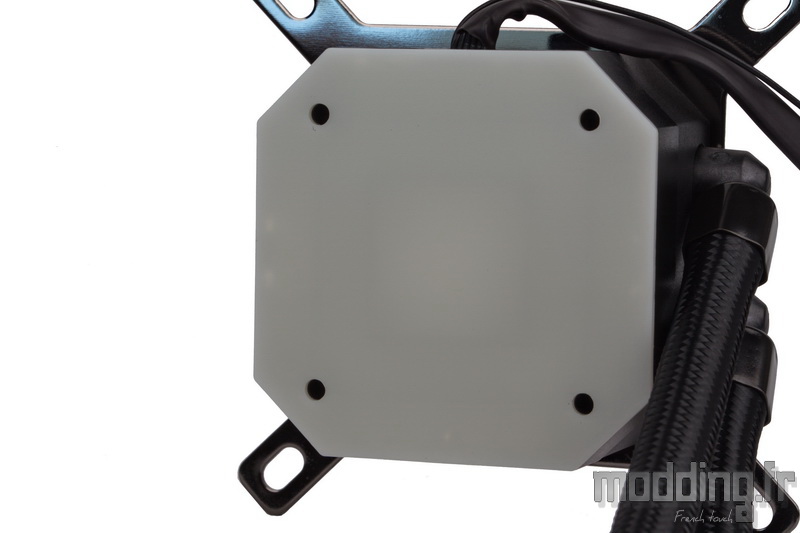

Nous retirons les vis ainsi que cet élément en acrylique pour découvrir une pièce en plastique blanc qui se charge de diffuser la lumière colorée émise par les LED disposées sous cette plaque.

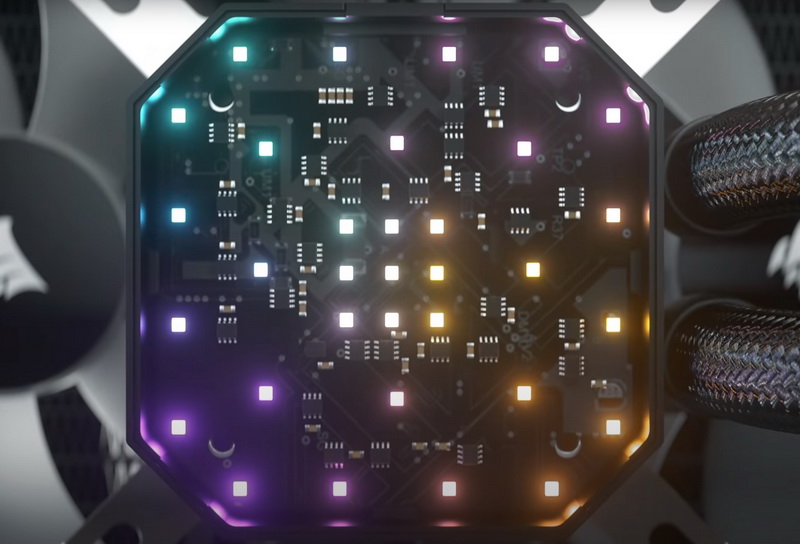

Une plaque qui dissimule un PCB sur lequel prennent place pas moins de 33 LED Capellix.
Elles sont reparties sur trois niveaux avec 9 LED au centre, 8 LED dans la première couronne et 16 LED en périphérie.
(Photo issue du site Corsair).

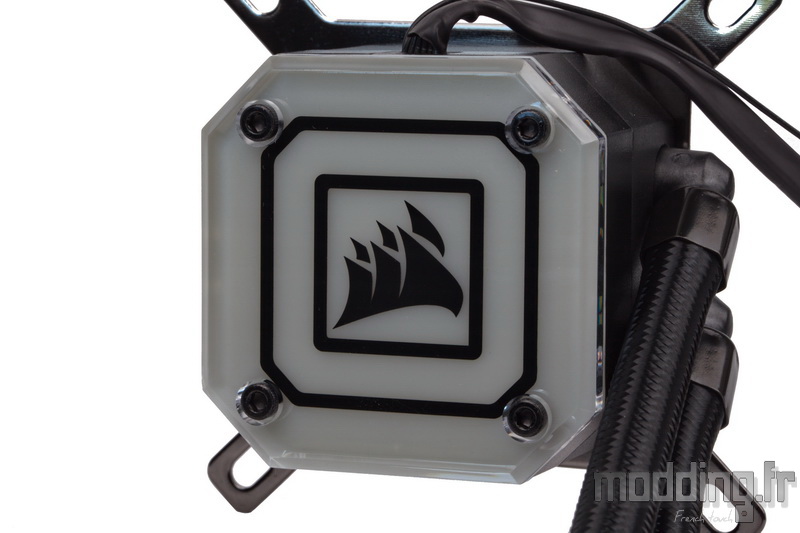

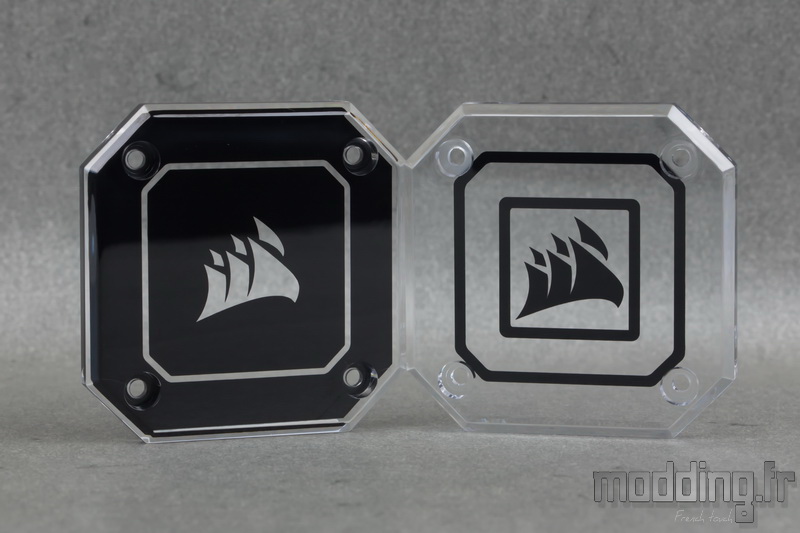

La présence de ces 4 vis permet d’échanger la pièce en acrylique par celle qui est fournie dans le bundle.
Nous passons d’un noir sur blanc à son “négatif”, blanc sur noir.
Nous verrons dans la rubrique consacrée au rétroéclairage que cette différence d’aspect engendre un net impact quant à l’éclairage de la pompe.
Nous rappelons que Corsair propose en téléchargement les fichiers DXF, IGS et STEP de cet accessoire si jamais nous voulons créer et personnaliser cet aspect de la pompe.
Les câbles émergent sur l’un des côtés du carénage non loin des tuyaux.
Le plus gros câble mesure 600 mm.
Il est composé de 12 fils qui s’habillent d’une longue gaine thermorétractable.
La prise propriétaire se connecte à l’iCUE Commander Core RGB afin d’alimenter les LED Capellix ainsi que la pompe.
Un repère blanc permet d’identifier le sens de branchement.
Le second câble mesure 290 mm.

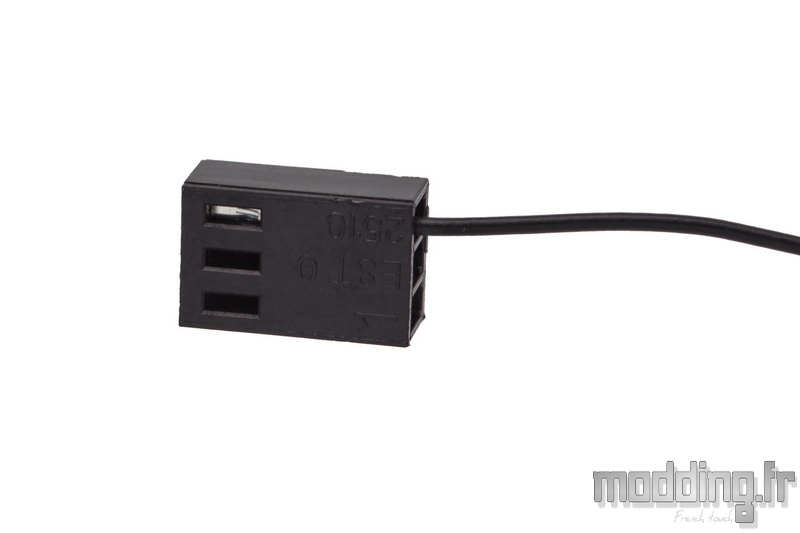

Il n’est composé que d’un seul fil et se termine par une prise 3-pins.
Il s’agit du fil “signal” de la pompe et l’on connecte la prise sur le port CPU_Fan de la carte mère afin qu’elle identifie la vitesse de rotation de la pompe.
Cela évite d’avoir une erreur lors du lancement du PC, étant donné que la ventilation est connecté sur l’iCUE Commander Core RGB.

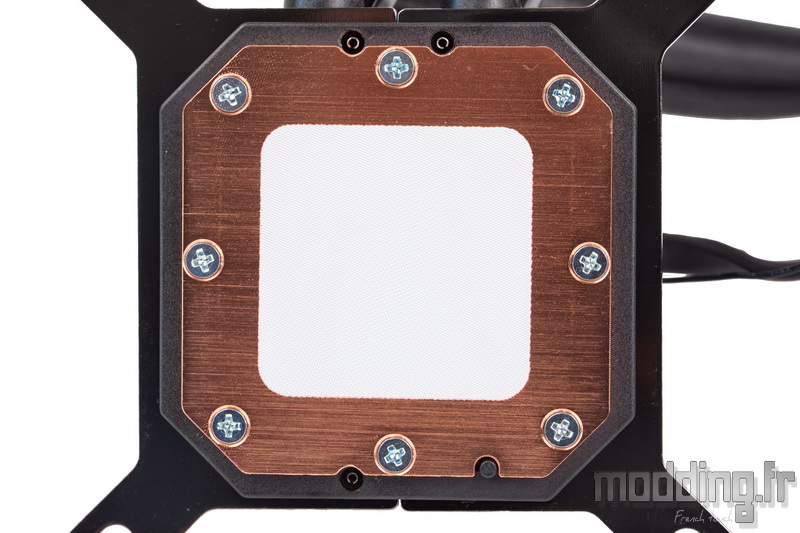

La pâte thermique est pré-étalée sur la base du waterblock.
Une protection en plastique permet d’assurer l’intégrité de cette pâte.
Pour les besoins du test, nous retirons la pâte, ce qui nous permet d’apprécier totalement la surface du waterblock.

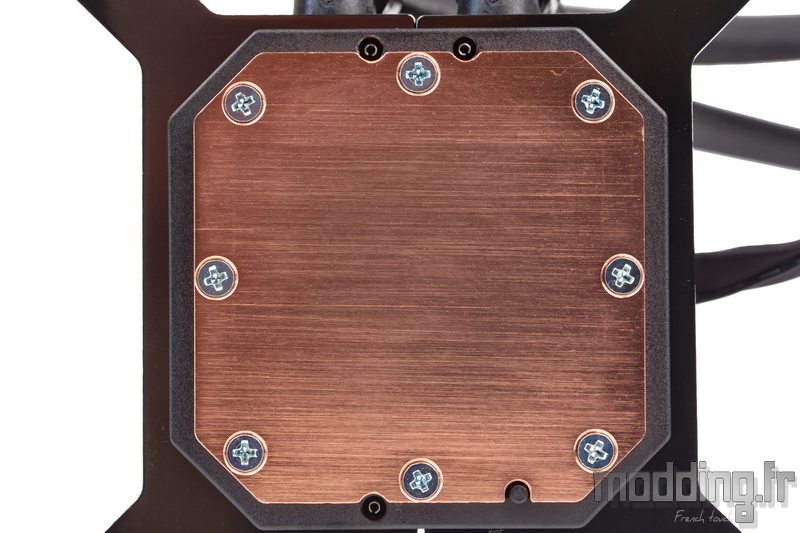

La base est en cuivre et reprend la forme de la pompe : carrée avec les angles biseautés.
On note la présence de traces d’usinage sur la face externe.
La face interne du waterblock présente un empilement de 128 micro-ailettes afin de favoriser l’échange thermique avec le liquide de refroidissement.
(Photo issue du site Corsair).

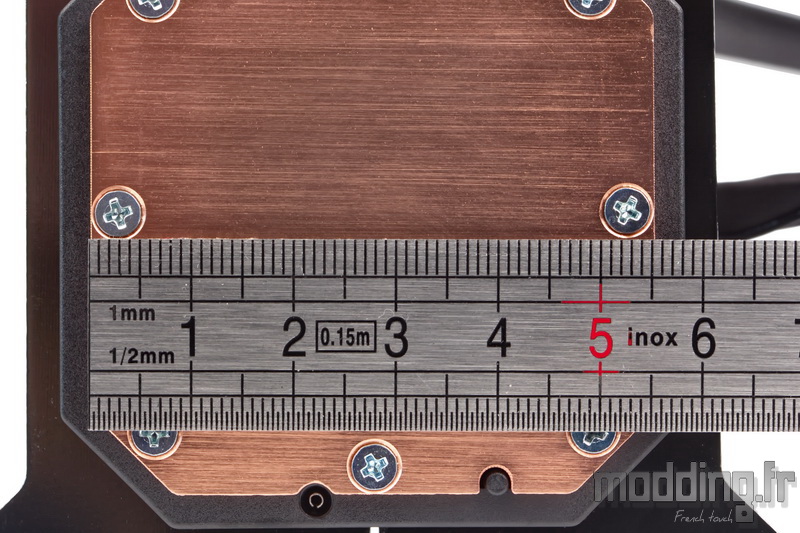

La plaque froide mesure 55 mm de côté.
Même si Corsair évoque la compatibilité de l’iCUE H150i Elite Capellix avec les processeurs ThreadRipper AMD, la surface du waterblock demeure inférieure à celle de ce genre de processeur (75 x 58 mm).

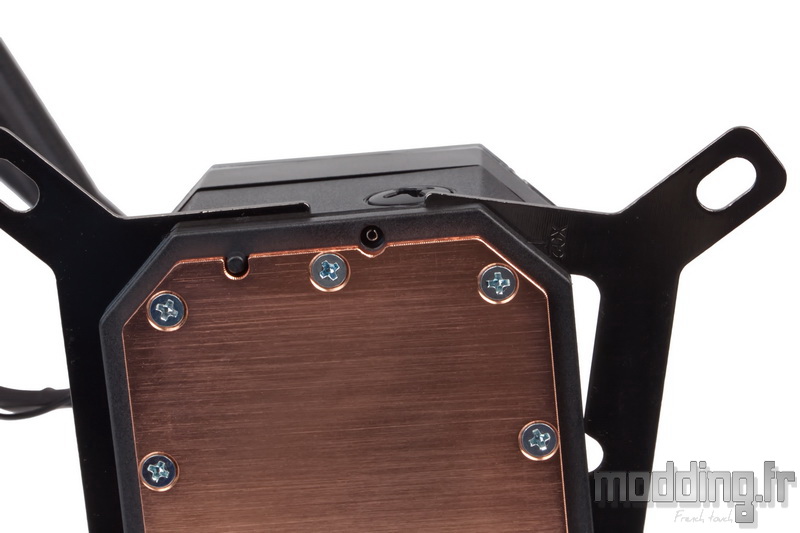

La plaque de fixation pour Socket Intel est d’ores et déjà en place.
Tout comme les platines de fixation AMD, elle revêt un aspect nickelé noir.

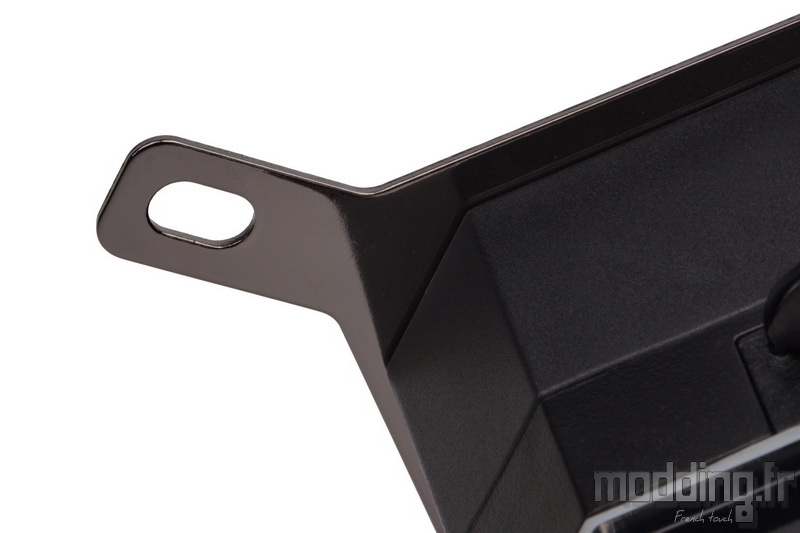

La platine est en deux parties et chacune d’elles s’insère dans un fin sillon présent à la base du carénage.
Il est alors fort simple de retirer cet accessoire pour installer l’une des platines spécifiques aux Sockets AMD.

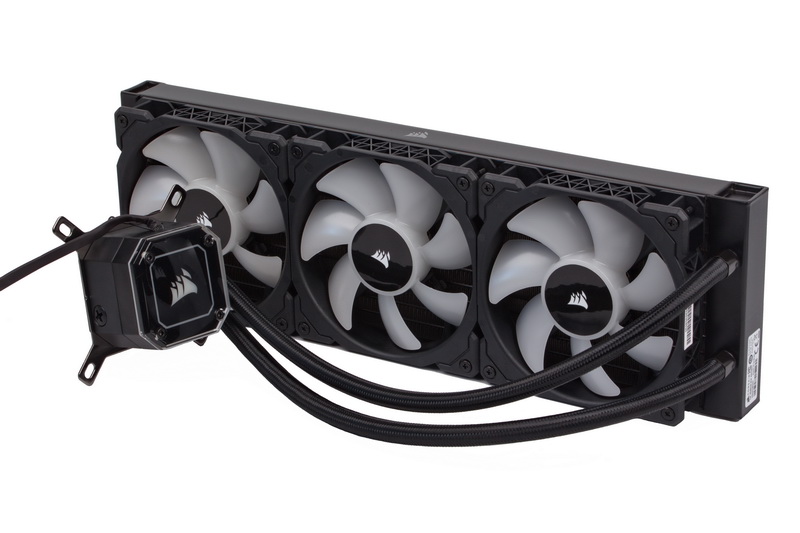

Voici l’iCUE H150i Elite Capellix dans sa totalité, toute LED éteinte.
