Le ventilateur :
Nous sommes avec l’iCUE H150i Elite Capellix doté d’un radiateur 360, il est donc équipé de trois ventilateurs en 120 mm.
Ils appartiennent à la gamme ML RGB de Corsair : M pour Magnetic et L pour Lévitation.
La mention RGB traduit un rétroéclairage des pales par le biais de LED RGB de type adressable placées au niveau de la platine électronique.
Le cadre tout de noir vêtu s’associe à 7 pales blanches dotées d’un aspect translucide dans le but d’améliorer la diffusion du faisceau lumineux émis par les LED aRGB.
A l’arrière, on trouve l’étiquette adhésive qui regroupe le logo Corsair ainsi que les caractéristiques électriques.
Les branches de renfort du cadre sont rectilignes et assez massives, bien que présentant un canal creusé à même la matière.
Nous avons une épaisseur de 25 mm.

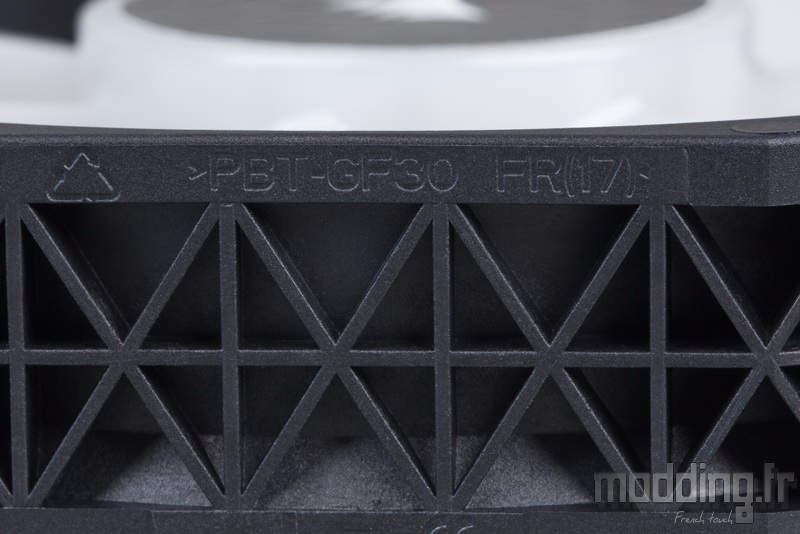

Le cadre est constitué de PolyButylène Téréphtalate (PBT) doté d’un renforcement de 30 % à base de fibres de verre.
Histoire d’avoir un cadre qui ne bronche pas, Corsair rajoute quelques éléments de renfort à la structure.
Les pales ne présentent aucun artifice visant à améliorer le flux d’air, leur forme est somme toute classique, mais certainement bien étudiée afin d’optimiser leur rendement.
Elles demeurent relativement trapues, une forme généralement associée à une meilleure pression statique.
Comme spécifié en début de cette section, le ventilateur de la série ML est doté de la technologie “Magnetic Levitation”.
Il faut entendre par là que l’axe du rotor est réellement en sustentation magnétique !
L’absence de frottement à ce niveau contribue à l’amélioration des performances tout en diminuant le niveau sonore.
Le centre des pales arbore le même aspect translucide que les pales.
Il revêt une pastille adhésive noire intégrant le logo de la marque, toutes voiles déployées.
Les LED RGB de type adressable se répartissent sur le bord de la platine électronique du ventilateur.
Bien que ce ne soient pas des LED Capellix, Corsair double le nombre de ces LED par rapport à la version boite du ML 120 RGB en passant sur 8 LED.
De ce fait, la diffusion du rétroéclairage est nettement plus homogène.
Contrairement à la version Pro, les coins font parti intégrante de la structure du cadre.
Aucune structure en caoutchouc ne s’insère au niveau de ces coins.
L’espace entre les deux faces est laissé libre.
On note la présence de deux renforts assurant la rigidité structurelle.
Nous avons un bon nombre de fils noirs émergeant de la platine électronique.
Ils suivent l’une des branches de renforts dotées d’une goulotte spécifique, et sortent du cadre à proximité de l’un des 4 coins.
Nous sommes en présence de 8 fils regroupés en deux câbles distincts.
Point de revêtement sous forme de gaine tressée, Corsair adore le concept du câble plat.
Ils mesurent 600 mm de long, l’un comme l’autre.
L’un des câbles se destine à l’alimentation des LED et se termine par une prise 4-pins présentant une forme spécifique correspondante à la connectique aRGB de l’iCUE Commander Core RGB.
La prise est dotée d’un système de fixation par clips ce qui évite aussi toute inversion de branchement.
Le second câble est dédié à la ventilation et se termine par une prise 4-pins attestant de la gestion PWM.
Sur ce point, Corsair préconise de brancher le ventilateur sur une prise PWM pour avoir une alimentation constante en 12 V et non par le biais d’un rhéobus qui va jouer sur la tension d’entrée.
“Le concept “Magnetic Levitation” est une technologie electro magnétique, donc utiliser une tension inférieure à 12 V diminue d’autant les bénéfices de la sustentation magnétique et ne fournit pas le plein potentiel au moteur du ventilateur.”
Dans le cas de notre iCUE H150i Elite Capellix, les prises 4-pins sont directement connectées sur les ports Fans de l’iCUE Commander Core RGB.
La vitesse de rotation varie de 400 tr/min à 2400 tr/min, nous disposons ainsi d’une large plage PWM qui permet d’avoir une ventilation silencieuse ou nettement plus performante.
Le ventilateur bénéficie du mode “Zéro tr/min” présent dans le logiciel qui permet de stopper le mouvement des pales.
Il est à noter que le logiciel iCUE intègre une sécurité qui lance la rotation des pales à une vitesse minimale lorsque la température du liquide de refroidissement atteint les 40°C.
La vitesse augmente linéairement tant que la température augmente jusqu’à 50°C où la vitesse passe à 100 % afin d’éviter tout dommage à l’AIO.
Cette courbe de sécurité n’est pas configurable.
La vitesse maximale engendre un débit d’air de 75 CFM soit 126.75 m3/h et une pression statique de 4.2 mm.H2O.
