Les caractéristiques :
Le nouveau packaging est en place avec des faces arborant un fond noir ou notamment le fond jaune propageant le simple liseré jaune qui habillait les anciennes boites.
En fonction du produit, la face principale revêt l’une des deux couleurs, le noir en l’occurrence pour notre H150i Elite Capellix.
Celui-ci se présente de manière à mettre en avant son rétroéclairage aRGB disponible sur la pompe ainsi que sur les ventilateurs
Dans le coin supérieur à gauche se tient le logo de la marque, tandis que le nom du modèle prend place dans le coin inférieur.
Les logos iCUE et Capellix complètent le tableau.
Au dos de la boite, deux schémas reportent les différentes dimensions du radiateur.
Nous avons les spécifications du kit ainsi que ses principales caractéristiques traduites en plusieurs langues, dont le français.
Tandis que nous retrouvons les logos dans la partie supérieure, notre oeil est attiré par ce petit encart positionné sous la modélisation des faces de la pompe et mentionnant l’aspect “Ultra Low Noise” de la ventilation.
A savoir que les ventilateurs qui équipent notre iCUE H150i Elite Capellix disposent de la fonction “Zéro tr/min” stoppant la rotation des pales.

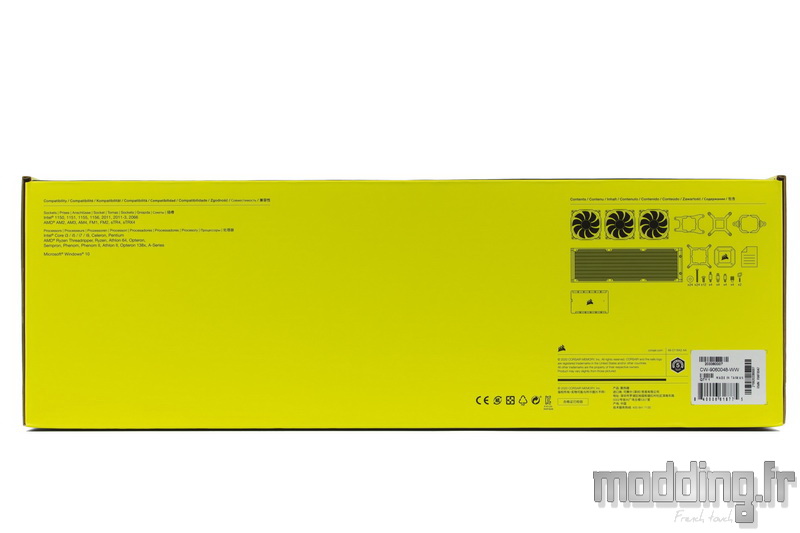

Les côtés de la boite arborent la couleur fétiche de la marque.
Néanmoins, la teinte de ce jaune diffère quelque peu du jaune vu sur les autres packagings… Erreur de tonalité lors de l’impression ou est-ce un simple rajout d’acidité dans ce jaune citron qui tire sur le citron vert ?
L’un des côtés détaille le contenu de la boite.
Le côté opposé affiche l’expression qui s’associe avec l’iCUE H150i Elite Capellix que l’on peut traduire par : “Super Glacé”.
A l’ouverture, on tombe sur deux livrets et une plaque en mousse expansée blanche.
Dessous, nous avons les éléments de l’AIO parfaitement protégés de la poussière par un emballage en plastique et bien calés dans un carton compartimenté, doté de logements pour chacune des pièces.
Le livret, à gauche sur la photo, concerne les modalités de la garantie qui est portée à 5 ans.
Le second livret n’est autre que le manuel d’utilisation commun aux trois versions de l’iCUE H1xxi Elite Capellix :
- H100i : Radiateur en 240.
- H115i : Radiateur en 280.
- H150i : Radiateur en 360.
Ce manuel est bien détaillé avec, sur chaque page, les étapes de montage pour les deux types de Sockets : Intel et AMD.
Nous avons droit à des schémas clairs, bien qu’un peu petits, et un texte traduit en plusieurs langues, dont le français.
Nous pouvons télécharger le manuel directement sur le site Corsair : lien.
L’iCUE H150i Elite Capellix differe de la version Platinum, mais Corsair garde le système de montage.
Les accessoires de montage sont repartis dans des sachets en fonction du Socket.
Pour une installation sur un Socket Intel 115x, 1200 ou 1366, nous avons la backplate adéquate en acier.
Différente de la backplate du H100i Pro RGB, elle reprend la forme de celle présente dans le kit AIO H60 (2018).
Le plastique, c’est bien, mais, à priori, l’acier est encore mieux.
La face interne dispose d’une bande adhésive au centre de la structure afin d’adhérer à la plaque arrière du Socket.
On ne sait jamais, Corsair garde la compatibilité avec le feu Socket 1366.
Il suffit de glisser le point de fixation pour que l’entraxe corresponde à chaque Socket.
A ce propos, nous rappelons que le nouveau Socket 1200 dispose du même entraxe que le Socket 115x.
Les entretoises spécifiques aux Sockets 115x, 1200 et 1366.
Les entretoises spécifiques aux Sockets 20xx reconnaissable par leur pas de vis qui permet de les installer directement sur l’armature métallique du Socket.
Ce jeu de vis à mains se charge de fixer la pompe sur les entretoises.
Elles présentent une empreinte cruciforme qui permet de les serrer avec un tournevis si jamais l’espace manque autour du Socket pour un serrage manuel.
L’iCUE H150i Elite Capellix peut être installé sur processeur ThreadRipper.

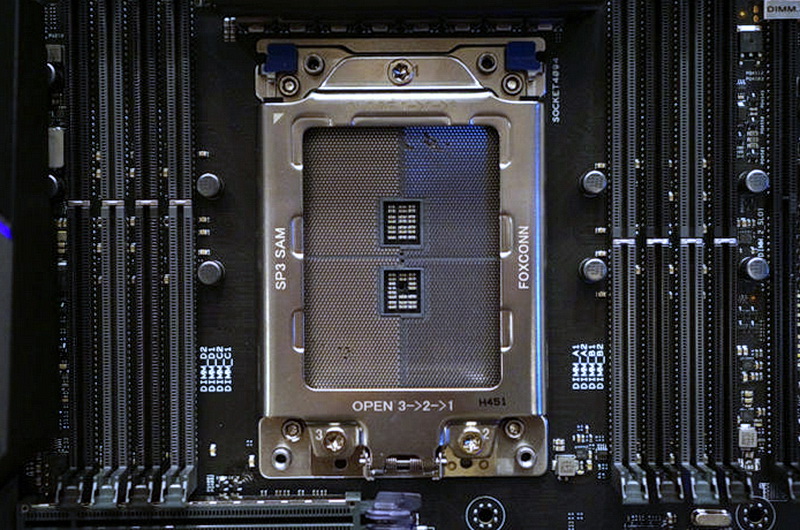

Corsair fournit alors la platine de fixation correspondant au Socket TR4 (sTR4 et sTRX4).
Nous utilisons les entretoises spécifiques (noires) qui, comme pour le Socket 20xx, s’installent directement sur la structure dudit Socket.
La compatibilité est aussi assurée avec les Socket AMD (AM2, AM3 et AM4).
Les platines de fixation vont alors se fixer sur le système d’ancrage en plastique propre à ce Socket.
Pour cela, nous utilisons ces deux ancres que l’on fixe aux platines avec deux des 4 vis à main dédiées au Socket Intel.
Nous avons une ribambelle de longues vis afin de fixer la ventilation sur le radiateur.
Corsair double le nombre de vis par rapport au nombre de ventilateurs présents dans chaque kit AIO. De ce fait, nous pouvons passer éventuellement l’iCUE H1xxi Elite Capellix dans un mode Push/Pull.
Le pas de vis est de type UNC-6.32.
Des petites vis UNC-6.32 permettent de fixer le radiateur sur l’un des emplacements du boitier PC.
Elles s’accompagnent de rondelles en acier.
Néanmoins, nous ne saurions dire pourquoi Corsair double le nombre de ces rondelles, d’autant que l’on ne les utilise pas pour la fixation des ventilateurs.
Le cadre de ces derniers intègre un logement spécifique à la tête des longues vis.

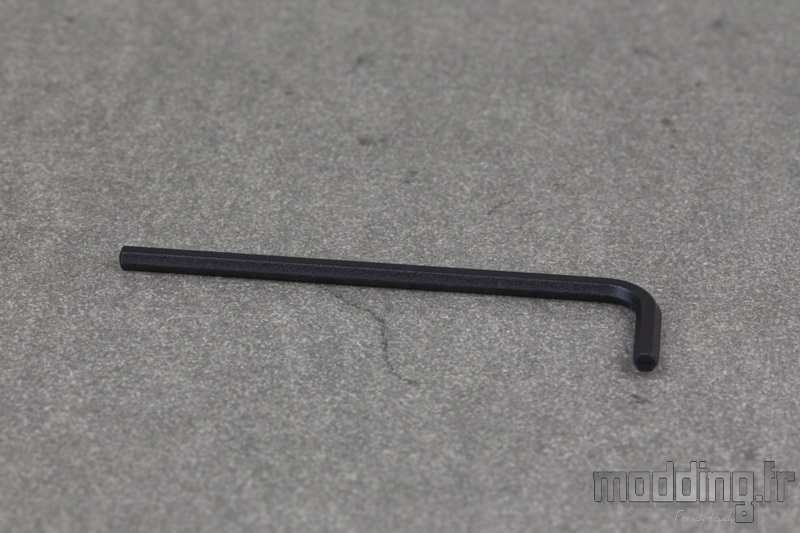

Corsair fournit une petite clé Allen.
La présence de cette clé dans le bundle est liée au fait que la marque fournit aussi une seconde plaque en acrylique qui prend place sur la partie haute de la pompe.
Cette plaque, de forme carrée avec les coins largement biseautés, mesure 60.7 mm de côté pour une épaisseur de 5 mm.
Sur le site de Corsair, sous l’onglet de téléchargement de l’iCUE H150i Elite Capellix, nous avons la possibilité d’obtenir les fichiers (DXF, IGS et STEP) de modélisation de cette platine (Pump Cap 2D 3D Drawings) .
Le but est alors de créer sa propre platine afin de la personnaliser pour peu que nous ayons accès aux outils spécifiques à commande numérique (CNC ou imprimante 3D).
L’iCUE H150i Elite Capellix s’accompagne d’un iCUE Commander Core RGB.
Il s’agit d’un HUB RGB/FAN sur lequel nous allons brancher la pompe ainsi que les ventilateurs de l’AIO.
Le boitier en plastique mesure 117 mm de longueur sur 63 mm de largeur pour une épaisseur de 13 mm.
Le logo de la marque est gravé au centre de la face externe.
Sur l’une des extrémités, nous avons une large prise afin de connecter le câble issu de la pompe.
Une étiquette identifie la présence de détrompeur évitant ainsi toute inversion du branchement.
Corsair rajoute une marque blanche qui correspond à la marque présente sur la prise du câble de la pompe, un moyen nettement plus facile que d’identifier les détrompeurs.
L’un des bords présente pas moins de 6 ports afin de connecter les prises 4-pins de chaque ventilateur.
Chacun des ventilateurs dispose d’une prise 4-pins aRGB spécifique que l’on connecte sur les ports aRGB du bord opposé.
Ici aussi, nous avons 6 ports.
Le seul hic est que les ventilateurs de l’iCUE H1xxi Elite Capellix sont certes des ML RGB mais disposent de 8 LED aRGB alors que la version boite n’embarque que 4 LED aRGB (du moins à l’heure où l’on écrit cet article).
On ne peut alors que passer par le modèle iCUE SP120 RGB Pro afin que le logiciel iCUE gère le même nombre de LED par ventilateur.
En effet, le logiciel ne va pas identifier le branchement de différents modèles de ventilateurs ou toute autre bande de LED aRGB que l’on pourrait connecter sur ce HUB. Les 6 ports sont considérés comme un seul et unique canal.
Sur l’extrémité opposée, nous avons une prise sur laquelle nous pouvons connecter une sonde de température.
Il est regrettable que Corsair ne fournisse pas cet accessoire.
A proximité émergent deux câbles dont l’un d’eux est totalement gainé tandis que l’autre se présente sous la forme d’un câble plat.
Ce dernier long de 470 mm se termine par une prise Sata afin d’alimenter l’iCUE Commander Core RGB.
Le second câble mesure 450 mm et se termine par une prise USB.
On connecte cette prise à l’un des ports USB interne de la carte mère afin d’assurer la communication du logiciel iCUE avec l’iCUE Commander Core RGB.
La fixation du boitier passe par deux bandes adhésives.
Les spécifications :
|
iCUE H150i Elite Capellix
|
| Waterblock |
Cuivre (56 x 56 mm) |
| Dimensions Pompe |
60.7 x 60.7 x 51 mm |
| Débit de la pompe |
0.82 l/min |
| Vitesse de la pompe |
2300 – 2700 tr/min (3 modes) |
| Radiateur |
Aluminium |
| Dimensions radiateur |
397 x 120 x 27 mm |
| Longueur tuyaux |
400 mm |
| Diamètre externe des tuyaux |
10 mm |
| Compatibilité |
Intel : 2066 / 2011 (-3) / 1366 / 115X (1150 – 1151 – 1155 – 1156) / 1200
AMD : AM2, AM3, AM4, sTR4, sTRX4. |
| Garantie |
5 ans |
|
Ventilateur ML RGB
|
| Dimensions |
120 x 120 x 25 mm |
| Vitesse de rotation |
400 – 2400 tr/min (Zero RPM Mode) |
| Connectique |
4 pins (PWM) |
| Débit d’air Max |
75 CFM soit 126.75 m3/h |
| Pression Statique Max |
4.2 mm H2O |
