Le All in One :
Un grand radiateur ou tout du moins un long radiateur vu qu’il embarque trois ventilateurs en 120 mm.
De ce fait il mesure 396 mm de long sur 120 mm de large, ce qui reste assez compact dans ce type de format.
Il est totalement constitué d’aluminium.
Les points de fixations sont taraudés d’un pas de vis de type UNC-6.32.
Les trous de fixations donnent sur les ailettes du radiateur ce qui evite tout risque de perçage avec des vis de fixations trop longues. Les ailettes sauront s’écarter pour laisser passer l’excédent de vis…
Le radiateur pourra embarquer 6 ventilateurs en Push/Pull, d’autant que Corsair fournit le nombre adéquat de vis dans le bundle.
Son épaisseur est portée à 27 mm.
Un radiateur qui ne fait pas dans l’excentricité avec une robe noire d’aspect mat ….
…. Et un design plutôt carré…
…. Tout juste une “petite” signature avec le logo de la marque sur les flancs en lettres metallisées.
On note une bonne finition au niveau de ce radiateur qui se retrouve entièrement caréné, sans le moindre relief ce qui lui permet de se fondre dans le boitier et passer totalement inaperçu.
Les tuyaux sont sertis à deux embouts droits émergeant à la base du radiateur.
Un insert plastique dissimule l’ensemble et permet surtout de garantir la mise en place de ….
… La gaine tressée qui recouvre les tuyaux du H150i Pro RGB, une gaine noire de type Paracord.
Les tuyaux mesurent 380 mm et sont dotés d’un diamètre externe de 10 mm.
Ils aboutissent au niveau de la pompe sur deux embouts coudés 90°.
Le sertissage est toujours confié à une large bague en plastique.
Ces embouts coudés sont rotatifs sur environ 180°.
Entre les deux dispositifs émerge tout un tas de câbles… Que nous détaillons un peu plus bas dans cette page.
Le module pompe/waterblock est de forme globalement carrée avec les angles biseautés. Les bords sont dotés d’un profil arrondi.
Il mesure 60 mm de coté pour une épaisseur d’une trentaine de millimètres.
Le carénage est en plastique. On distingue trois parties avec une base noire, un liseré translucide de 4 mm chapeauté par un carénage de couleur gris argent.
Sur le dessus, nous avons une plaque en acrylique noir brillant….
…. Sur laquelle est gravé le logo Corsair qui laisse passer le rétroéclairage RGB présent dans la pompe.
Sur le coté opposé à l’émergence des tuyaux, nous avons une prise de type micro-USB.
Elle permet de brancher le câble Corsair Link lui même connecté à un des ports USB interne de la carte mère.
La base du waterblock, de forme ronde, est en cuivre.
Une protection en plastique permet de garder l’intégrité de la pâte thermique déjà en place.
Pour les besoins du test, nous retirons la pâte, ce qui nous permet de voir la surface du waterblock.
Point de finition miroir à ce niveau voire nickelée, c’est du brut … On note même la présence des traces d’usinage.
Une plaque de fixation est d’ores et déjà en place sur la pompe.

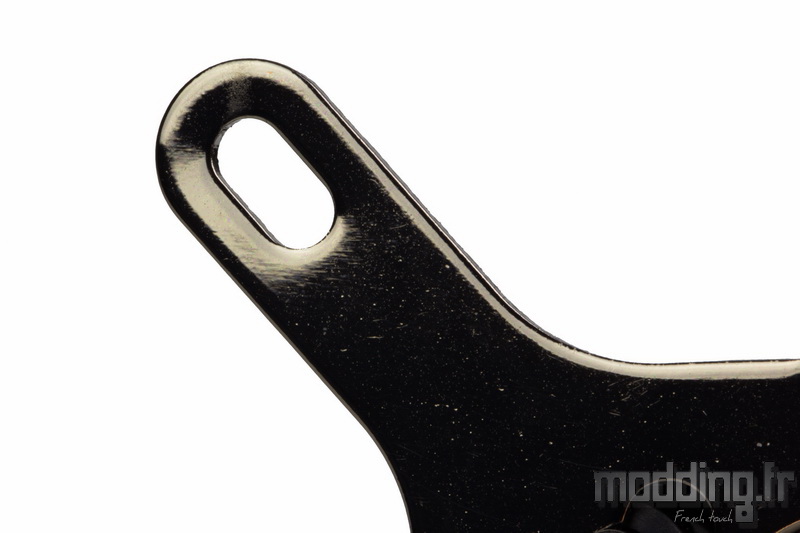

Pour autant elle ne concerne que le Socket Intel et les trous présents sur les extrémités arborent une forme oblongue afin de s’adapter au différents entraxes des Sockets 115x, 1366, 2011(3) et 2066.
On apprécie l’aspect noir nickelé de cette plaque qui se révèle plus discret qu’une finition chromée…
Le H150i Pro RGB est bien sûr compatible aux Socket AMD.
On note ainsi la présence de 4 petits plots qui assurent la fixation de la plaque.
Une légère rotation de cette plaque dans le sens inverse des aiguilles d’une montre permet de la détacher de la pompe.
Ainsi nous allons pouvoir mettre en place la plaque dédiée aux Sockets AMD.
Bon il se trouve que nous l’avons montée à l’envers…. et en plus il faut la tourner d’1/4 de tour pour ne pas être gêné par les tuyaux….
On revient sur la multitude de fils qui émerge de la pompe entre les deux embouts coudés.
D’un, ils sont tous noirs et de deux, leur emplacement n’est pas laissé au hasard, Corsair tablant sur le fait de dissimuler les câbles entre l’émergence des tuyaux.
Il ne faut pas oublier le câble Corsair Link… Nous avons donc 3 câbles en plus de ce dernier…
… Le premier d’entre eux est doté de 8 fils collés les uns aux autres afin de se présenter sous une forme plate. Il s’agit du câble alimentant les ventilateurs.
Il mesure 250 mm et se termine par 3 prises 4-pins mâles afin de brancher les 3 ML120 du H150i Pro RGB.
La gestion de ces ventilateurs est directement prise en compte par le logiciel Corsair Link. Ainsi pour assurer leur détection par ledit logiciel, la connexion se fait directement sur la pompe.
Quid d’un eventuel passage en Push/Pull ???…. Il faudra passer par la mise en place de câble en Y….
Le second câble se termine par une prise Sata et assure l’alimentation de de la pompe ainsi que celui du rétroéclairage.
Le dernier câble est relié à une prise 3-pins.
Il se branche sur la prise CPU-Fan de la carte mère.
Un second câble d’alimentation ???… Non pas vraiment car on note l’absence du fil “+ 12 V”. Il s’agit plus d’un câble permettant à la carte mère de reconnaître la présence d’un système de refroidissement lié au processeur.
