Le All in One :
Le radiateur mesure 322 mm de long sur 137 mm de large.
Il est totalement constitué d’aluminium.
Les points de fixations sont taraudés d’un pas de vis de type UNC-6.32.
Ils tombent en face des ailettes du radiateur ce qui évite tout risque de perçage des tubes avec des vis de fixations trop longues. Les ailettes sauront s’écarter pour laisser passer l’excédent de vis…
Les points de fixations étant présents sur les deux faces, le radiateur peut embarquer 4 ventilateurs en Push/Pull, d’autant que Corsair fournit le nombre adéquat de vis dans le bundle.
Son épaisseur est portée à 27 mm ce qui est devenu un standard pour Corsair (et d’autres marques).
Un radiateur qui ne fait toujours pas dans l’excentricité avec une robe noire d’aspect mat… Et un design plutôt carré…

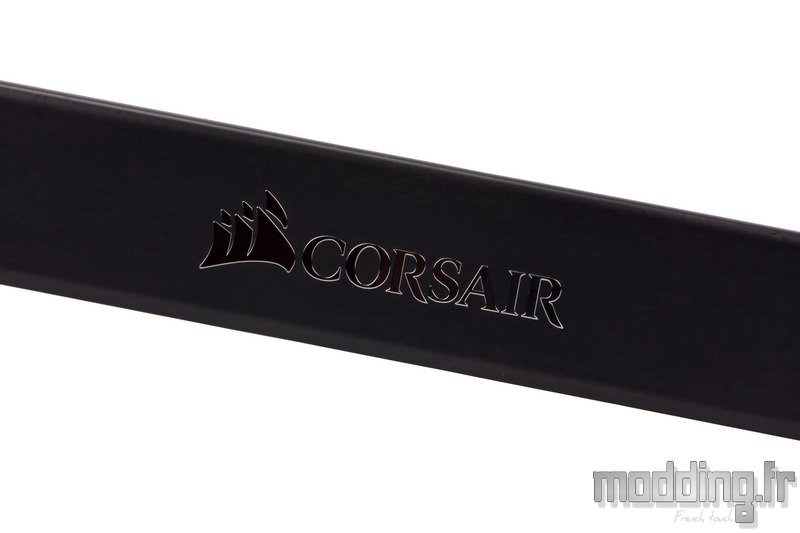

… Seule une “petite” signature apparaît sur les flancs du radiateur avec le logo de la marque en lettres métallisées.
On note une bonne finition au niveau de ce radiateur qui se retrouve entièrement caréné.

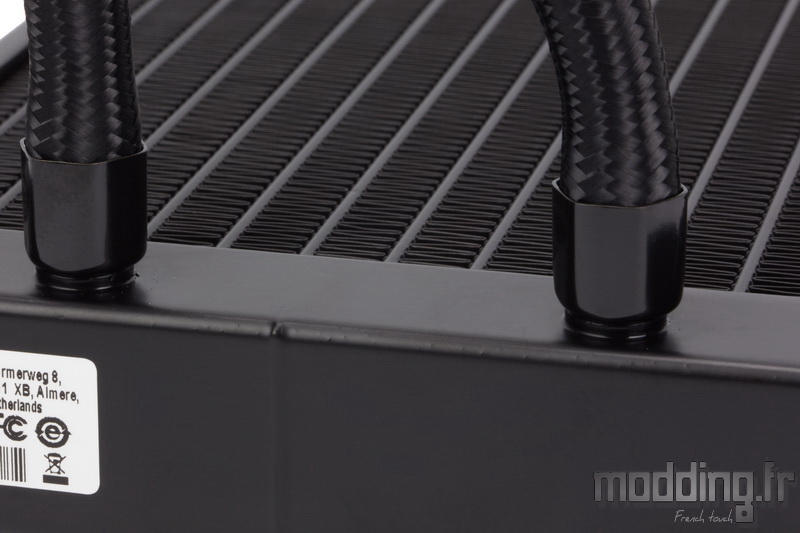

Les tuyaux sont sertis à deux embouts droits émergeant à la base du radiateur.
Un insert métallique (plastique sur le H100i Pro RGB…) dissimule l’ensemble et permet surtout de garantir la mise en place de…
… La gaine tressée qui recouvre les tuyaux du H115i RGB Platinum, une gaine noire de type Paracord.
Les tuyaux mesurent 380 mm et sont dotés d’un diamètre externe de 10 mm.
Ils aboutissent au niveau de la pompe sur deux embouts coudés 90°.
Le sertissage est toujours confié à une large bague en métal.
Ces embouts coudés sont rotatifs sur environ 180°.
Le module pompe/waterblock reprend le design de celui qui équipe le H100i Pro RGB avec, cependant, une finition plus aboutie au niveau des embouts coudés.
Il arbore une forme carrée avec des angles biseautés.

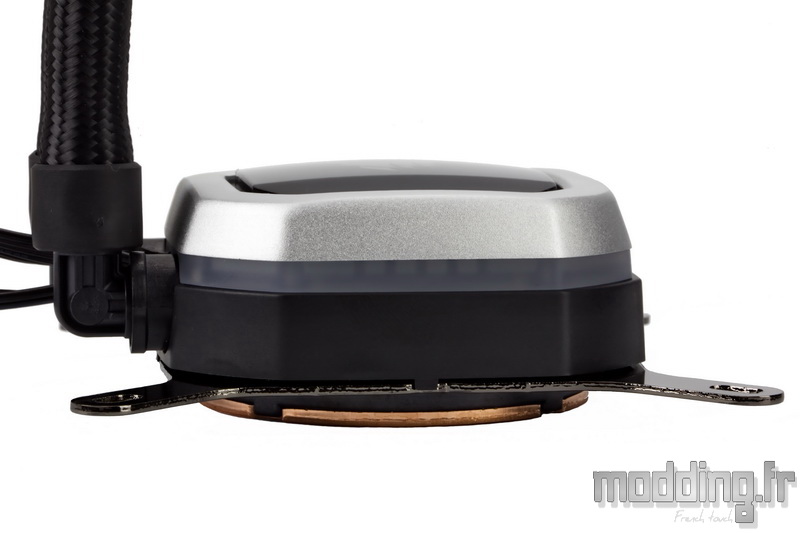

Le bloc mesure 60 mm de côté, par contre, l’épaisseur passe de 30 mm à 37 mm.
On distingue trois parties avec une base noire, un fin liseré translucide de 2 mm (illuminé par les LED RGB) chapeauté par un carénage de couleur gris argent.
Nous sommes en présence du modèle Platinum et Corsair troque le plastique du H100i Pro RGB par du véritable aluminium.
Un aluminium qui prend un aspect brossé.
Sur le dessus, nous retrouvons la plaque acrylique noir brillant, sur laquelle est gravé le logo Corsair qui laisse passer le rétroéclairage RGB présent dans la pompe.
Cette plaque est surlignée d’un liseré translucide afin de renforcer les effets du rétroéclairage RGB tout autour du logo aux voiles déployées.
Ce ne sont pas moins de 16 LED de type adressable qui prennent place à l’intérieur de ce module.
Sur le bord opposé à l’arrivée des tuyaux, nous avons le bouchon de remplissage de la pompe. Pour autant, il n’est nulle part mentionné qu’il faille assurer une quelconque maintenance à ce niveau.
À ses côtés, nous avons la prise micro-USB sur laquelle nous allons brancher le câble reliant ainsi le H115i RGB Platinum à un port USB interne de la carte mère.
On remarque que Corsair a inversé l’orientation de cette prise par rapport au H100i Pro RGB. Cependant, la prise micro-USB du câble, restant de type coudé, suit aussi cette inversion.
Les câbles issus du module pompe/waterblock n’émergent plus entre les deux tuyaux, mais du bord placé juste au-dessus et donc vers le haut de la carte mère.
Nous avons pas mal de fils qui sortent du carénage sous la forme de trois câbles plats.
Le premier câble est composé de 8 fils collés les uns aux autres.
Il prend en charge la ventilation de notre AIO par le biais de deux prises mâles 4-pins.
L’un d’eux est doté d’une étiquette portant le chiffre 1…
… Nous retrouvons ce chiffre 1 sur l’une des deux prises RGB dont est équipé le second câble.
La raison à cet étiquetage : brancher les prises 4-pins et RGB d’un des ventilateurs ML140 Pro RGB sur ces prises pour que le logiciel iCUE identifie bien ledit ventilateur tant dans sa gestion de la vitesse de rotation que celle de son rétroéclairage.
On remarque que la seconde prise RGB est repiquée sur la première.
Le dernier câble n’est autre que le câble d’alimentation de la pompe, ainsi que l’alimentation des LED RGB disposées sous le logo Corsair.
Comme à son habitude, la marque préfère assurer l’alimentation de sa pompe directement sur le bloc d’alimentation du PC par le biais d’une prise Sata. Ainsi, on ne se pose pas la question de savoir si nous avons une prise dédiée à la pompe sur notre carte mère.
Nous avons quand même une prise 3-pins qui accompagne cette prise Sata… Comme on peut le constater, cette prise n’est câblée que par un seul fil qui est celui du signal afin de connaître et, par là même, de surveiller la vitesse de la pompe.
On branche cette connectique sur la prise CPU_FAN de notre carte mère pour que celle-ci identifie la présence d’un refroidissement dédié au processeur.
La pâte thermique est pré-étalée sur la base du waterblock.
Une protection en plastique permet d’assurer l’intégrité de cette pâte.
Pour les besoins du test, nous retirons la pâte, ce qui nous permet d’apprécier totalement la surface du waterblock.

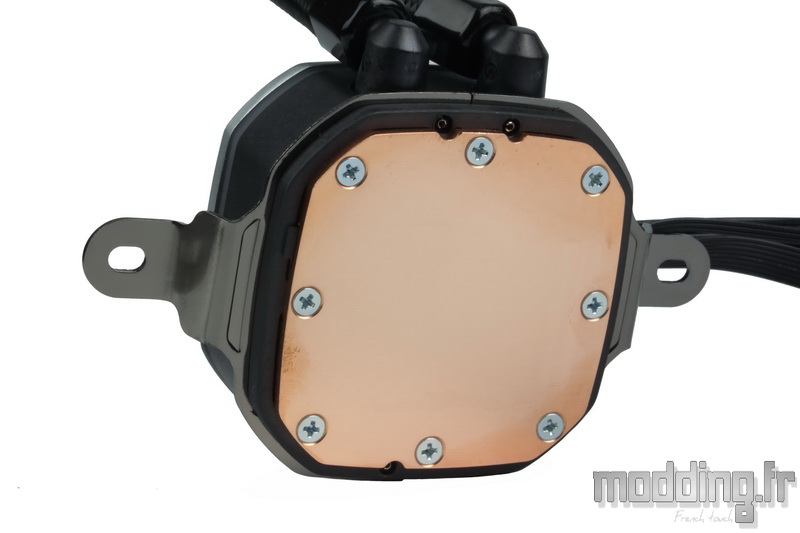

La base est en cuivre et reprend la forme de la pompe : carrée avec les angles biseautés. Sa surface est donc plus grande que celle du H100i Pro RGB de forme ronde.
De quoi couvrir un peu plus un processeur comme le vaste ThreadRipper, mais la couverture n’est pas encore totale pour ce genre de CPU quelque peu hors norme.
La plaque de fixation pour Socket Intel est d’ores et déjà en place.
Sur ce point, aussi, Corsair change le concept par rapport au H100i Pro RGB.
Les différentes plaques de fixation ne sont pas faites d’une seule pièce, mais plutôt en deux parties.
Du coup, on change de méthode quant à leur insertion et fixation au sein du corps de la pompe.
On glisse les deux parties de la plaque dans la rainure qui leur est dédiée.
Nous avons des détrompeurs en place sur ces plaques qui fait que l’assemblage des deux parties se fait sur le bord d’où émergent les tuyaux (et donc le bord opposé).
Pour retirer la plaque, on tire sur chacune des deux parties avec plus ou moins de force…
Une fois la plaque spécifique au Socket Intel retirée, nous pouvons alors mettre en place l’une des deux autres plaques dédiées aux Sockets AMD.
