Le All in One :
Corsair adapte la taille du radiateur pour être en adéquation avec la présence des deux ventilateurs en 120 mm.
De ce fait, la longueur passe de 396 mm (du H150i Pro RGB) à 276 mm ce qui correspond au diamètre du ventilateur ML120 manquant.
On garde la même largeur, à savoir 120 mm.
Il est totalement constitué d’aluminium.
Les points de fixations sont taraudés d’un pas de vis de type UNC-6.32.
Les trous de fixations donnent sur les ailettes du radiateur ce qui évite tout risque de perçage avec des vis de fixations trop longues. Les ailettes sauront s’écarter pour laisser passer l’excédent de vis…
Le radiateur pourra embarquer 4 ventilateurs en Push/Pull, d’autant que Corsair fournit le nombre adéquat de vis dans le bundle.
Son épaisseur est portée à 27 mm ce qui reste identique au H150i Pro RGB.
Un radiateur qui ne fait toujours pas dans l’excentricité avec une robe noire d’aspect mat … Et un design plutôt carré…
… Seule une “petite” signature apparaît sur les flancs du radiateur avec le logo de la marque en lettres métallisées.
On note une bonne finition au niveau de ce radiateur qui se retrouve entièrement caréné, sans le moindre relief ce qui lui permet de se fondre dans le boitier et passer totalement inaperçu.
Les tuyaux sont sertis à deux embouts droits émergeant à la base du radiateur.
Un insert plastique dissimule l’ensemble et permet surtout de garantir la mise en place de ….
… La gaine tressée qui recouvre les tuyaux du H100i Pro RGB, une gaine noire de type Paracord.
Les tuyaux mesurent 380 mm et sont dotés d’un diamètre externe de 10 mm.
Ils aboutissent au niveau de la pompe sur deux embouts coudés 90°.
Le sertissage est toujours confié à une large bague en plastique.
Ces embouts coudés sont rotatifs sur environ 180°.
Entre les deux dispositifs émerge tout un tas de câbles…
D’un, ils sont tous noirs et de deux, leur emplacement n’est pas laissé au hasard, Corsair tablant sur le fait de dissimuler les câbles entre les deux embouts coudés.
Le premier d’entre eux est doté de 6 fils collés les uns aux autres afin de se présenter sous une forme plate. Il s’agit du câble alimentant les ventilateurs.
Il mesure 250 mm et se termine par 2 prises 4-pins mâles afin de brancher les 2 ML120 du H100i Pro RGB.
La gestion de ces ventilateurs est directement prise en compte par le logiciel iCUE. Ainsi pour assurer leur détection par ledit logiciel, la connexion se fait directement sur la pompe.
On note que la connectique “Signal” et “PWM” d’une des prises est repiquée sur la prise voisine.
Quid d’un éventuel passage en Push/Pull ???…. Il faudra passer par la mise en place de câble en Y…
Le second câble se termine par une prise Sata et assure l’alimentation de la pompe ainsi que celui du rétroéclairage.
Le dernier câble est relié à une prise 3-pins.
Il se branche sur la prise CPU-Fan de la carte mère.
Un second câble d’alimentation ???… Non pas vraiment, car on note l’absence du fil “+ 12 V”. Il s’agit plus d’un câble permettant à la carte mère de reconnaître la présence d’un système de refroidissement lié au processeur.
Le module pompe/waterblock est de forme globalement carrée avec les angles biseautés. Les bords sont dotés d’un profil arrondi.
Il mesure 60 mm de côté pour une épaisseur d’une trentaine de millimètres.
Le carénage est en plastique. On distingue trois parties avec une base noire, un liseré translucide de 4 mm chapeauté par un carénage de couleur gris argent et arborant un aspect métallisé.
Sur le dessus, nous avons une plaque en acrylique noir brillant, sur laquelle est gravé le logo Corsair qui laisse passer le rétroéclairage RGB présent dans la pompe.
Sur le côté opposé à l’émergence des tuyaux, nous avons une prise de type micro-USB.
Elle permet de brancher le câble Corsair Link lui-même connecté à un des ports USB internes de la carte mère.
La base du waterblock, de forme ronde, est en cuivre.
Une protection en plastique permet d’assurer l’intégrité de la pâte thermique déjà en place.
Pour les besoins du test, nous retirons la pâte, ce qui nous permet d’apprécier totalement la surface du waterblock.
Point de finition miroir à ce niveau voire nickelée, c’est du brut … On note même la présence des traces d’usinage.
Une plaque de fixation est d’ores et déjà en place sur la pompe.
Pour autant elle ne concerne que le Socket Intel et les trous présents sur les extrémités arborent une forme oblongue afin de s’adapter au différents entraxes des Sockets 115x, 1366, 2011(3) et 2066.
On apprécie l’aspect noir nickelé de cette plaque qui se révèle nettement plus discret qu’une finition chromée…
Le H100i Pro RGB est bien sûr compatible aux Socket AMD.
On note ainsi la présence de 4 petits plots qui assurent la fixation de la plaque Intel.
Une légère rotation de cette plaque dans le sens inverse des aiguilles d’une montre (lorsque l’on tient la base du waterblock face à soi) permet de la détacher de la pompe.
Ainsi nous allons pouvoir mettre en place la plaque dédiée aux Sockets AMD.
Lors du montage de celle-ci, on évite de placer les deux points de fixation au niveau des embouts coudés.

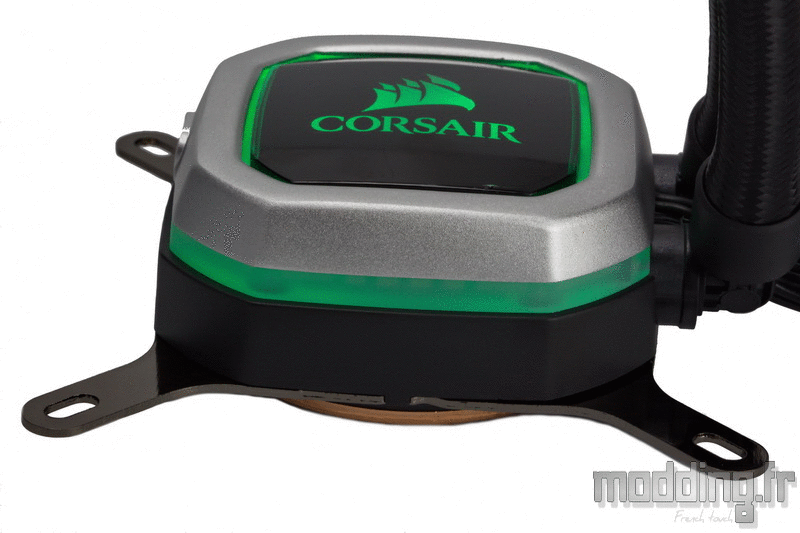

Une fois la pompe branchée sur l’alimentation par le biais de la prise Sata, le rétroéclairage RGB se met en place et illumine le logo Corsair sur le dessus ainsi que le liseré translucide démarquant la partie grise de la partie noire du module.
La gestion du rétroéclairage est gérée par le logiciel iCUE de Corsair tout comme la vitesse des ventilateurs et de la pompe.
Nous allons détailler les différents réglages que propose iCUE dans la section qui lui ait consacrée.
