Le All in One :
Le radiateur mesure 394 mm de long sur 120 mm de large.
Il est totalement constitué d’aluminium revêtu d’une peinture noire.
Les points de fixations sont taraudés d’un pas de vis de type UNC-6.32.
On remarque que la position des trous de fixation tombe en face des ailettes et non des tubes, un bon point pour éviter de percer le radiateur avec des vis trop longues ou un serrage trop appuyé.
Son épaisseur est portée à 27 mm ce qui est devenu un standard en ce qui concerne les AIO.
Le radiateur demeure sobre avec cette robe noir anthracite.
Point de logo Cooler Master, la marque n’appose que cette mention en lettres noires : “Designed by Cooler Master”.
On la retrouve sur les deux bords du radiateur.
Le rendu mat est renforcé par une application de peinture poudrée qui présente un bel aspect légèrement sablé.
Cooler Master soigne la finition de son radiateur qui se retrouve entièrement caréné, avec un design pour le moins carré.
A proximité de l’émergence des tuyaux, nous notons la présence d’un embout de remplissage qui demeure cependant obturé.
Cooler Master colle dessus une étiquette portant la fameuse mention “Warranty void when removed”.
Les tuyaux sont sertis à deux embouts droits émergeant à la base du radiateur.
Une bague métallique dissimule l’ensemble et permet surtout de garantir la mise en place de…
… La gaine tressée qui recouvre les tuyaux du MasterLiquid PL360 Flux, une gaine noire de type Paracord.
Les tuyaux mesurent 400 mm et affichent un diamètre externe d’une dizaine de millimètres.

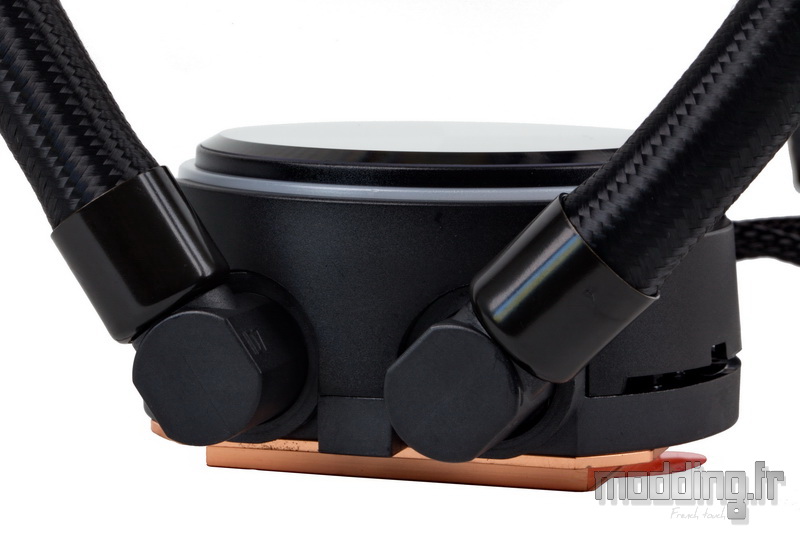

Ils aboutissent au niveau de la pompe sur deux embouts coudés à 90°.
Le sertissage est toujours confié à une large bague métallique.
Ces embouts coudés sont rotatifs sur environ 180°.
Le corps de la pompe présente une faible hauteur par rapport à celle du MasterLiquid ML360 Illusion.
On passe de 58 mm à seulement 40 mm.
La forme demeure cylindrique avec un aspect légèrement conique.
Le diamètre varie de 75 mm à 72 mm au fur et à mesure que l’on s’éloigne de la base.
La partie supérieure de la pompe s’habille d’un large disque de 62 mm (recouvert à l’origine par un film de protection).
Sa structure en plastique arbore une surface brillante qui engendre divers reflets liés à la présence de multiples sillons tel un disque vinyle.
Au centre, un liseré translucide reprend la forme du logo simplifié de la marque.
Le disque est rotatif ce qui permet d’orienter le logo comme bon nous semble.

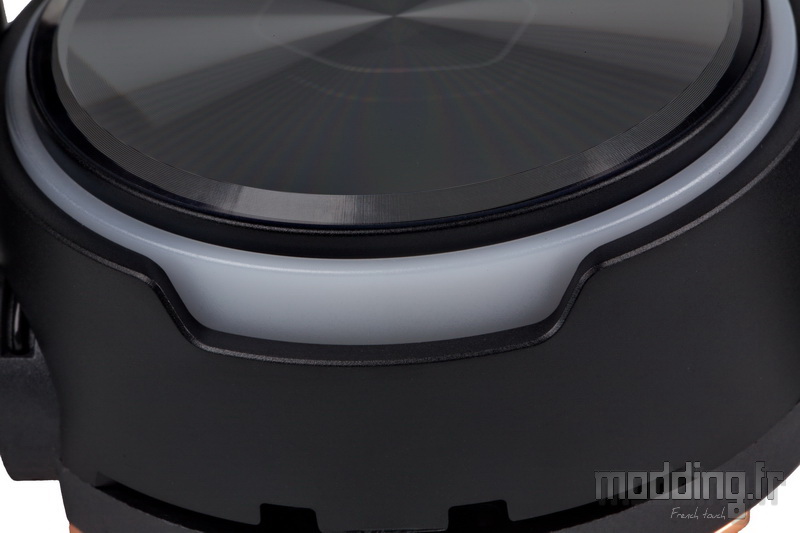

Entre le corps de la pompe constitué d’un plastique noir et le disque en lui-même, Cooler Master insère un anneau translucide.
Ces éléments dissimulent un dispositif d’éclairage aRGB à double boucle. On entend par là que l’éclairage du logo (6 LED) demeure indépendant de celui de l’anneau (12 LED).
Près de la base de la pompe, nous avons deux interstices qui permettent de glisser les platines de fixation comme nous le verrons dans la session “montage”.
Sur son MasterLiquid PL360 Flux, Cooler Master emploie une nouvelle pompe à double chambre plus compacte.
Ceci peut expliquer l’absence de décalage entre les embouts coudés comme c’est le cas sur le MasterLiquid ML360 Illusion.
De plus, la marque équipe le dispositif d’un moteur à grande vitesse, une turbine à roulement en céramique tournant jusqu’à 9600 tr/min.
A l’opposé de la sortie des tuyaux, nous avons deux câbles qui émergent du corps de la pompe.
Tous deux mesurent 300 mm et revêtent une gaine tressée noire.
Un des câbles assure l’alimentation de la pompe et se termine par une prise 4-pins attestant d’une gestion PWM.
Le second câble se charge d’alimenter les LED aRGB et se termine par une prise aRGB 5V/D/-/G de type femelle.

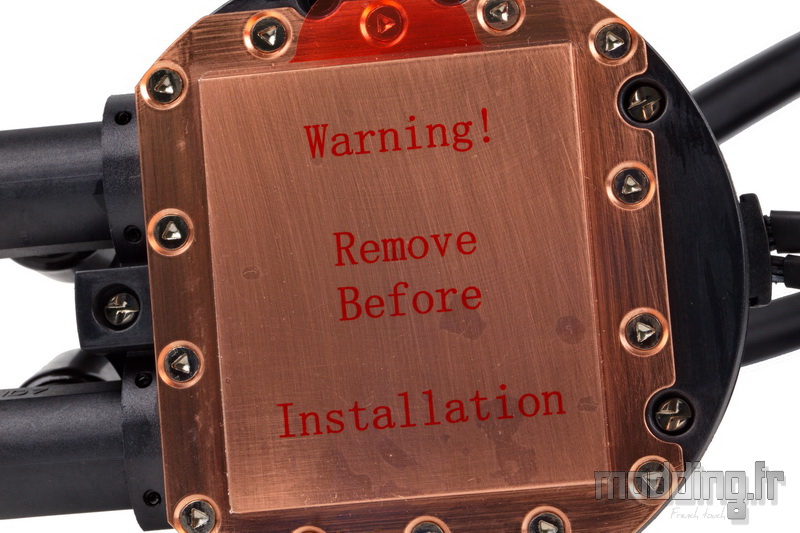

Un film adhésif vient protéger la surface du Waterblock qui entre en contact avec l’IHS du processeur.
Comme il est stipulé en anglais… Il est impératif de retirer le film avant d’installer le module sur le CPU au risque de ne pas avoir les performances espérées.
La base est en cuivre.
Point de finition miroir ou de traitement nickelé, c’est du brut.
On note même la présence des traces d’usinage ou limite de ponçage.
La plaque froide est quelque peu différente de celle du MasterLiquid ML360 Illusion.
Une zone centrale de forme rectangulaire se détache du fond. Cooler Master augmente la hauteur des microcanaux afin d’optimiser le transfert de chaleur. Cette augmentation (de 20 %) implique ce décalage de la base cuivrée vers l’extérieur.
La forme rectangulaire mesure 40.5 mm sur …
… 47 mm.
Cela permet de bien recouvrir le nouveau processeur Intel de 12e génération qui mesure 37,5 mm sur 45 mm.
Cela implique aussi le fait que nous installerons la pompe de manière à ce que la base rectangulaire soit orientée dans le sens de la hauteur de la carte mère et coïncide avec la forme rectangulaire d’un processeur Alder Lake.
