Le ventilateur :

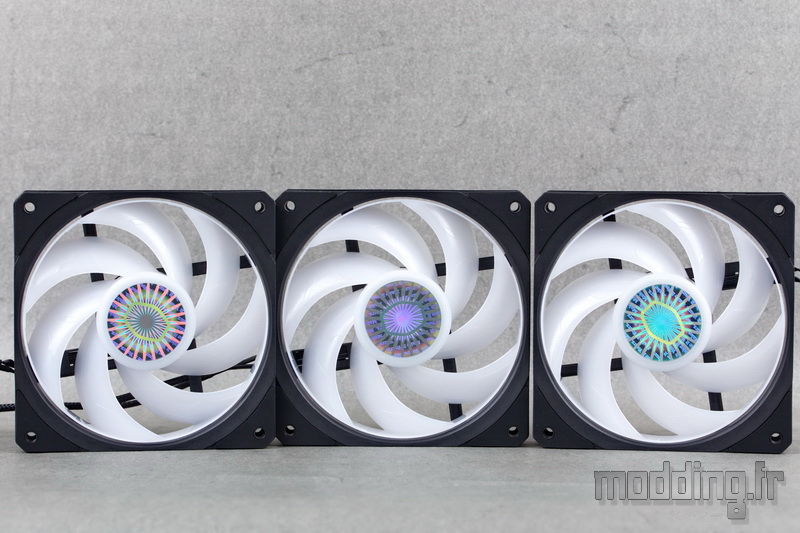

Le MasterLiquid PL360 Flux est doté de trois ventilateurs en 120 mm. Cooler Master propose une autre version avec deux ventilateurs en 120 mm associés à un radiateur 240.
La ventilation est spécifique à cet AIO et Cooler Master compare ses performances à l’un de ses modèles, le SickleFlow, dont il reprend le cadre tout en modifiant l’aspect des pales.

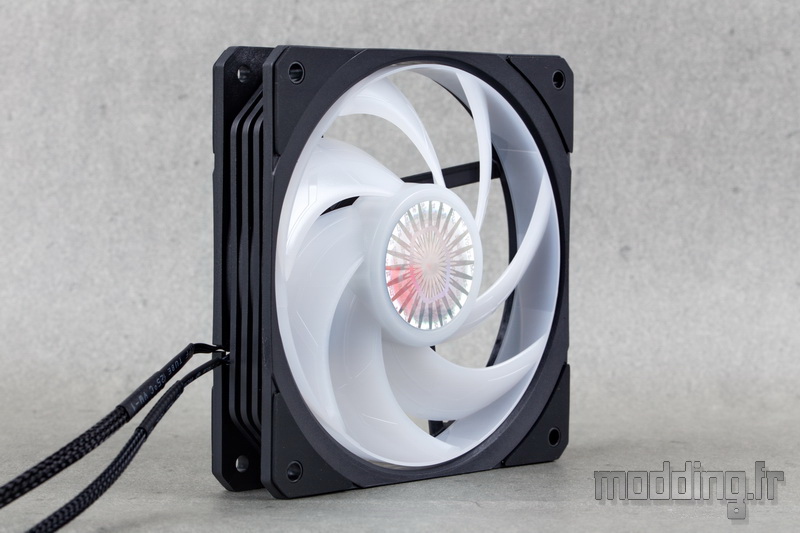

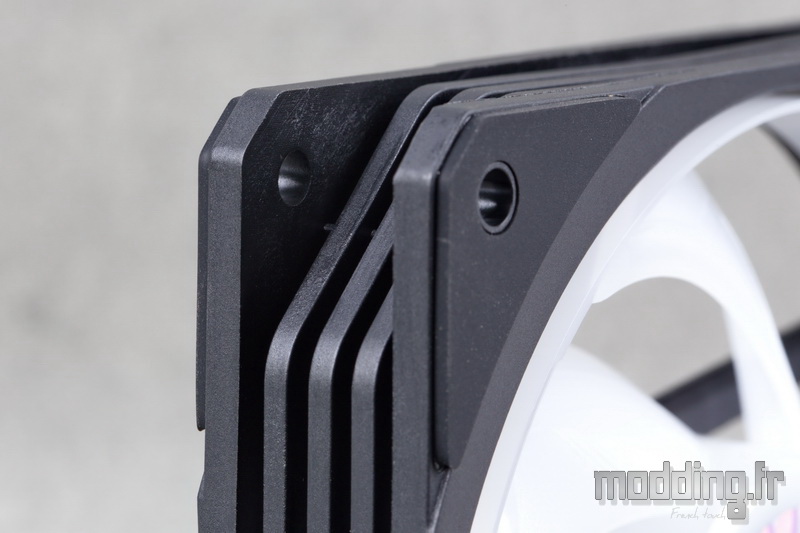

Le cadre du ventilateur adopte une forme classique, carrée avec les coins légèrement biseautés.

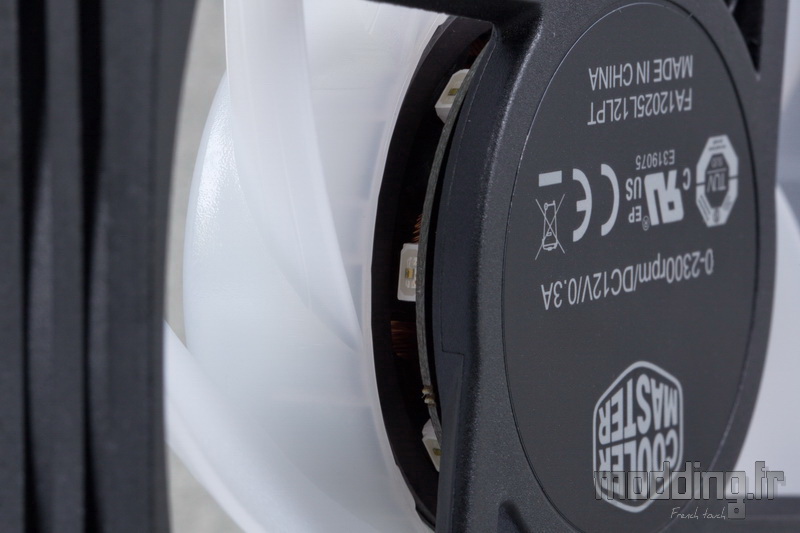

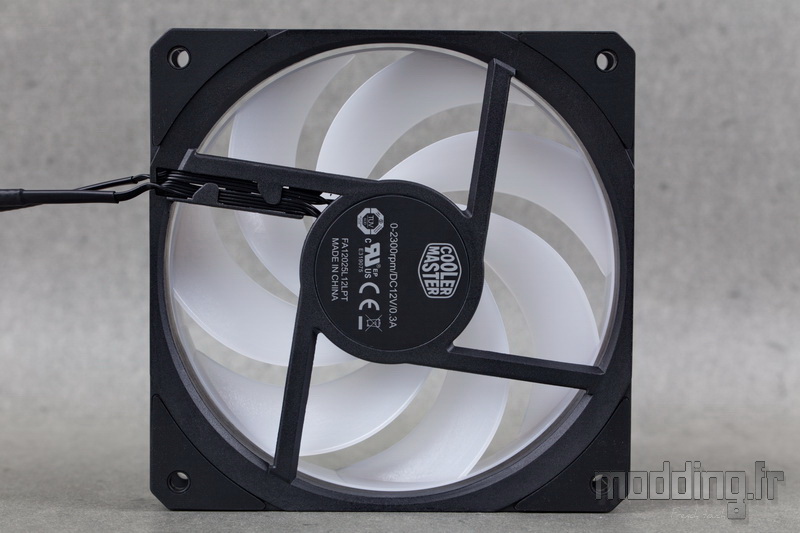

A l’arrière, on trouve l’étiquette adhésive qui regroupe le logo Cooler Master, la référence du ventilateur (FA12025L 12LPT), sa vitesse de rotation (0-2300 tr/min) ainsi que les caractéristiques électriques.
Le roulement est de type “Loop Dynamic” (LDB). Il présente une conception autolubrifiante et étanche à la poussière (norme IP6X) qui protège le roulement et assure sa fiabilité dans le temps.
Les branches de liaison du cadre sont rectilignes.

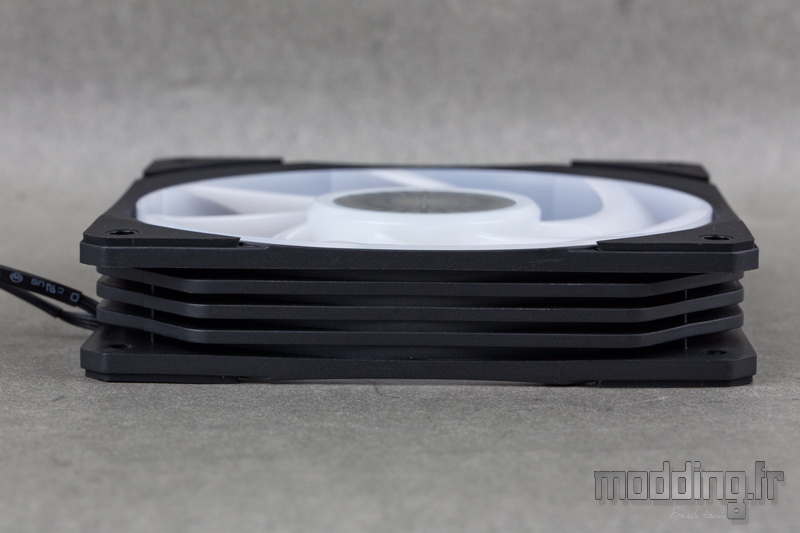

L’épaisseur est de 25 mm.
Les 7 pales, de couleur blanche, sont fines et très élancées.

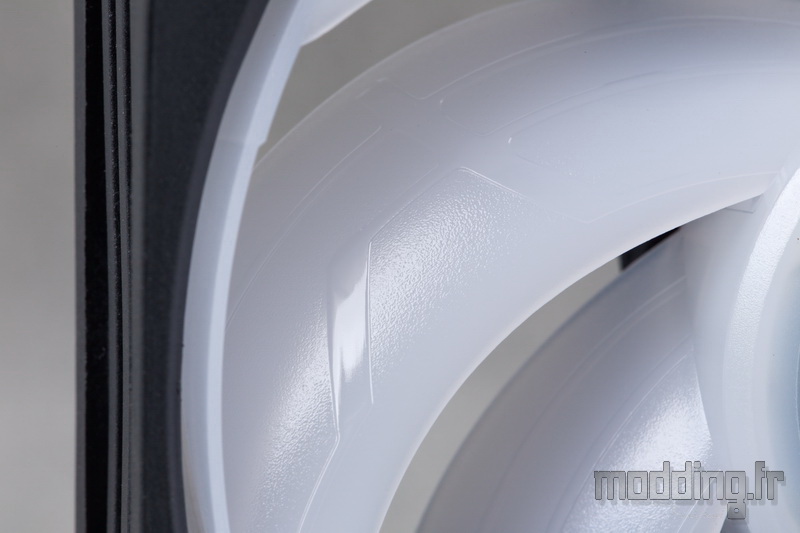

Leur surface présente deux aspects : lisse et légèrement granuleux.
Les zones lisses sont engendrées par des nervures qui parcourent la surface de la pale.
A priori, les motifs affichés ne sont que purement esthétiques et n’optimisent d’aucune manière le flux d’air.

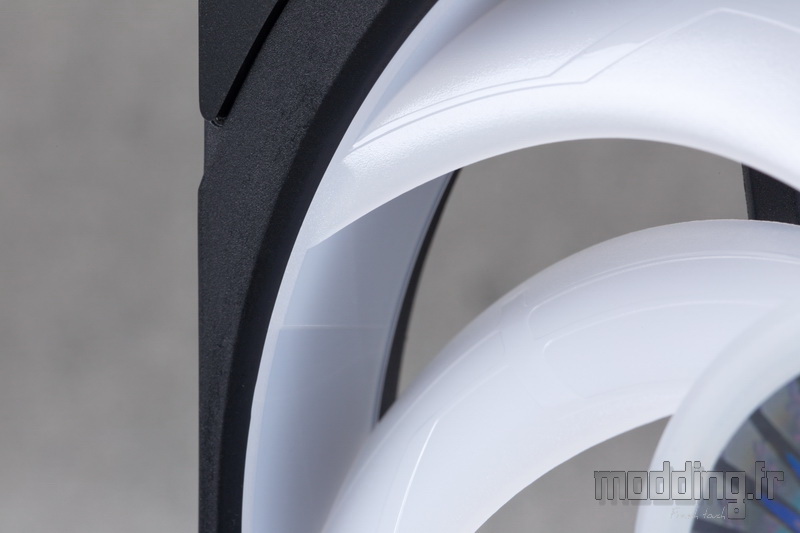

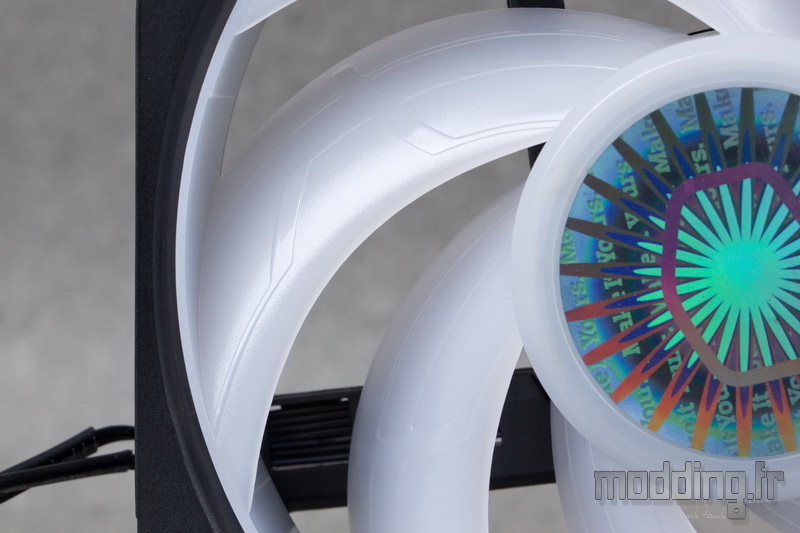

La principale caractéristique de ce ventilateur est que les pales sont interconnectées au niveau de leur extrémité.
Le but de ce dispositif est de renforcer la structure afin d’assurer une meilleure stabilité, notamment lorsque les pales tournent à grande vitesse.
Le centre des pales arbore le même aspect translucide que les pales en elles-mêmes.

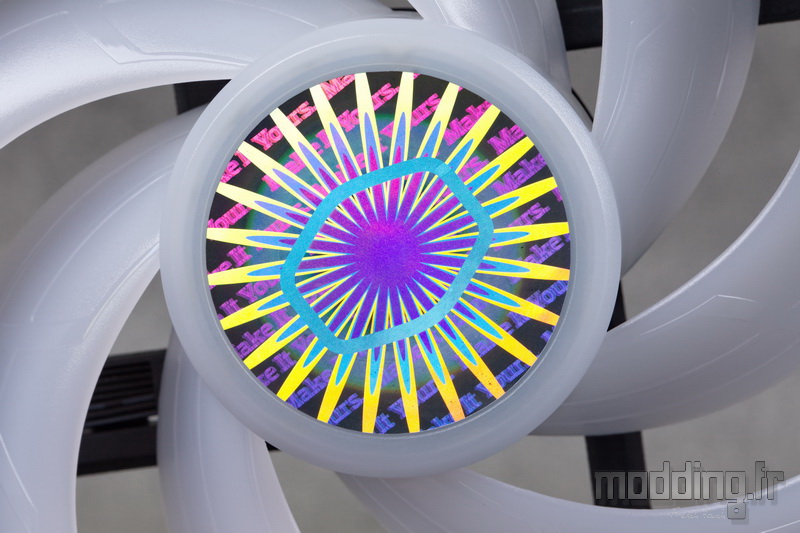

Il revêt une pastille adhésive métallisée intégrant le logo simplifié de Cooler Master.

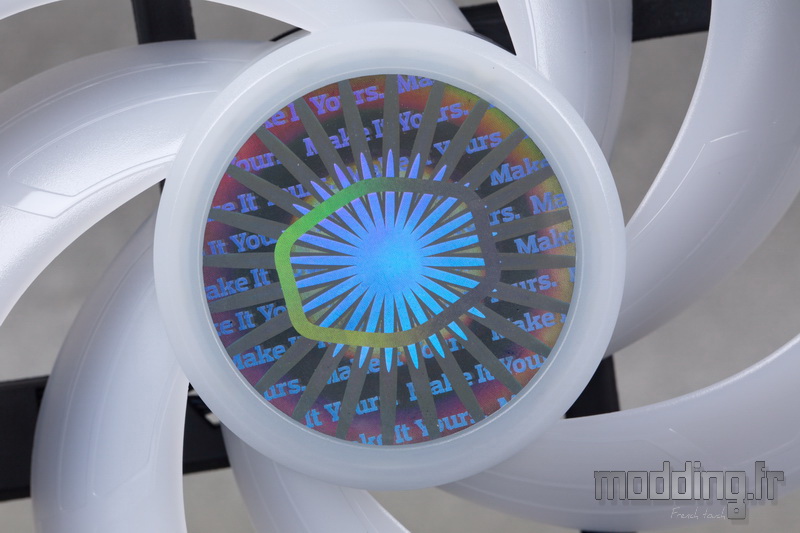

Nous avons droit à un effet irisé qui affiche différents reflets colorés en fonction de la position de la pastille par rapport à la lumière de nos spots.
Huit LED aRGB se repartissent sur la périphérie de la platine électronique.

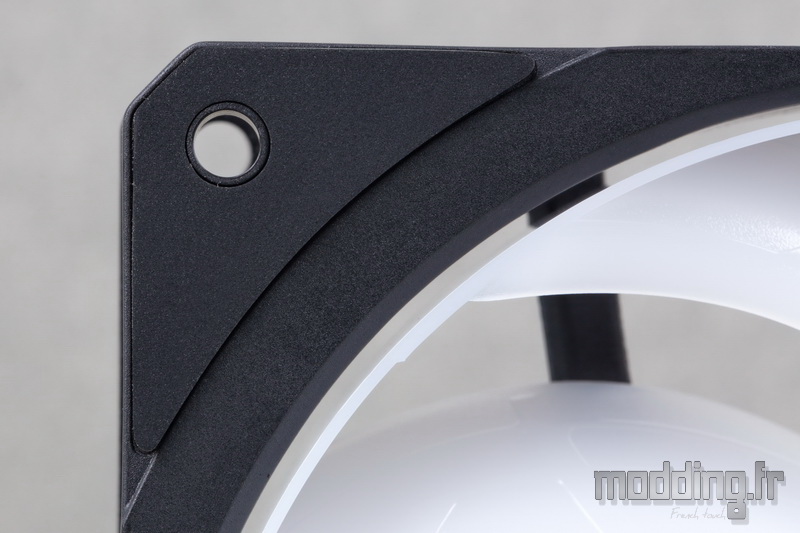

Les coins sont équipés d’un patin en caoutchouc.
L’espace entre les deux faces du cadre est laissé libre.

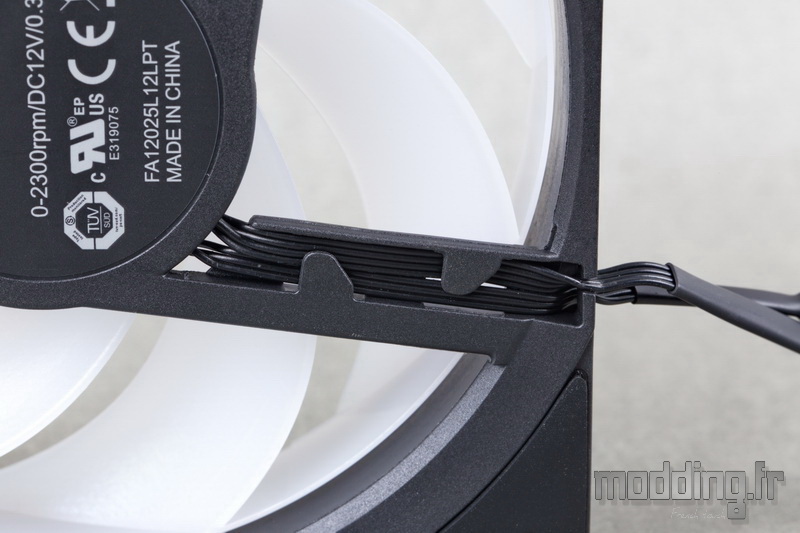

L’une des branches du cadre s’associe à une goulotte afin de prendre en charge les nombreux fils qui émergent de la platine électronique du ventilateur.

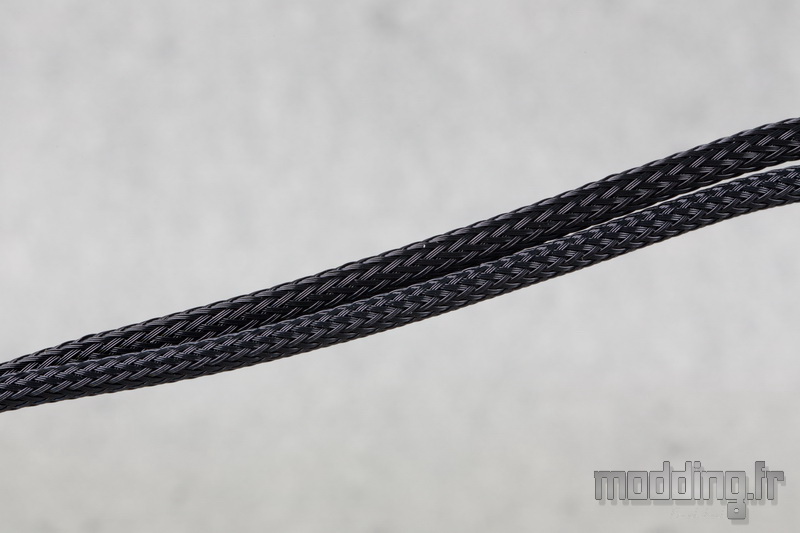

Les 7 fils noirs composent deux câbles qui revêtent une gaine tressée maintenue par des gaines thermorétractables.
Tous deux mesurent 300 mm.

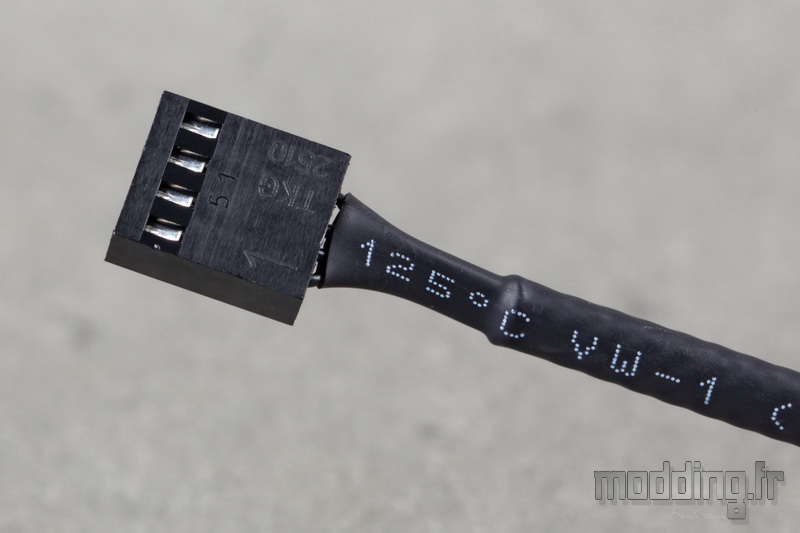

L’un des câbles embarque 4 fils et aboutit à une prise 4-pins traduisant une gestion PWM du ventilateur.

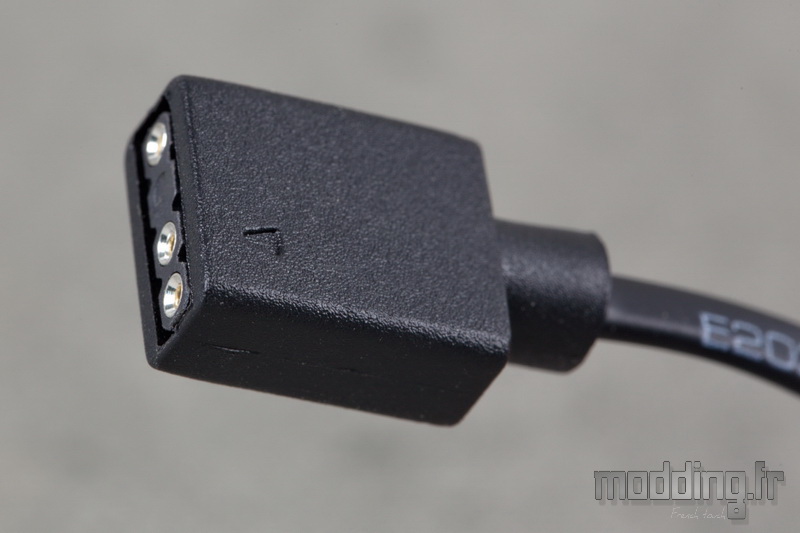

Le second câble, composé des trois autres fils, aboutit à une prise aRGB 5V/D/-/G de type femelle.
Un petit triangle est gravé sur le manchon afin de repérer la position de la connectique 5V.

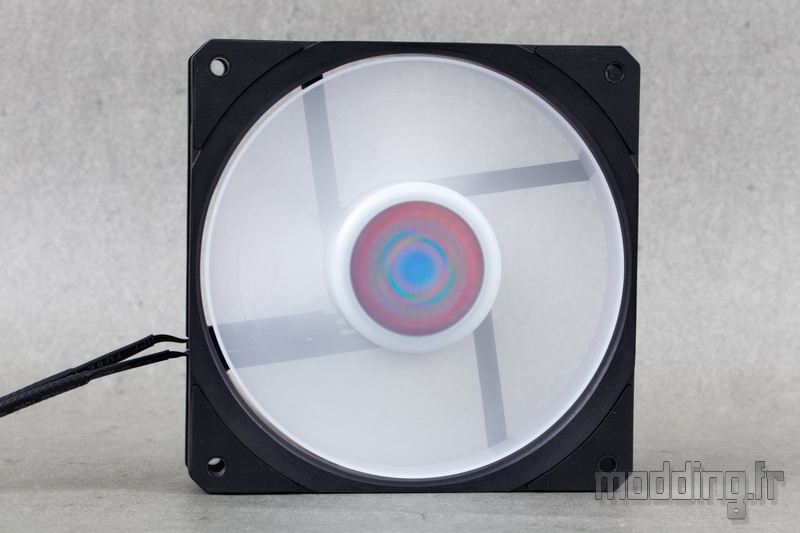

La vitesse de rotation varie de 0 tr/min à 2300 tr/min, nous disposons ainsi d’une large plage PWM.
La vitesse maximale engendre un débit d’air de 72.37 CFM soit 122.95 m3/h et une pression statique de 2.96 mm.H2O.
