[TEST] AIO Cooler Master MasterLiquid PL360 Flux

Les caractéristiques :

Cooler Master a quelque peu modifié le packaging. La couleur fétiche de la marque, à savoir le violet, occupe une bonne partie de la boite et nous avons même droit à un petit dégradé en lieu et place d’une teinte uniforme.
Sur la face principale prend place la modélisation du MasterLiquid PL360 Flux avec son éclairage aRGB en action.
Tandis que le nom du modèle se positionne dans le coin en haut et à droite, le logo de la marque s’affiche dans le coin diamétralement opposé.
En bas et à droite, nous avons un petit encart mentionnant la présence d’un contrôleur aRGB externe.
Il n’en demeure pas moins que le rétroéclairage est aussi compatible avec les différentes marques de cartes mères.

Au dos de la boite, nous avons les principales caractéristiques traduites en plusieurs langues, dont le français.

L’un des petits côtés affiche les spécifications du MasterLiquid PL360 Flux sous la forme d’un tableau.

Tandis que sur le flanc, doté d’un fond noir, nous avons différents schémas représentant diverses vues du radiateur et de la pompe sur lesquels sont reportées les dimensions de chaque composant.

A l’ouverture, on tombe sur une fine plaque en mousse expansée blanche.
Dessous, nous avons les éléments de l’AIO parfaitement protégés de la poussière par des emballages en plastique et bien calés dans un carton compartimenté, doté de logements pour chacune des pièces.

Le livret, à droite sur la photo, concerne les modalités de la garantie qui est portée à 5 ans.
Le second livret n’est autre que le manuel d’utilisation commun aux deux versions du MasterLiquid PLxx0 Flux.

Ce manuel est bien détaillé avec, sur chaque page, les étapes de montage pour les deux types de sockets : Intel et AMD.
Nous avons droit à des schémas clairs mettant en avant les pièces utilisées pour chacune des étapes.
Nous pouvons télécharger le manuel directement sur le site Cooler Master : lien.

Les accessoires de montage sont repartis dans des sachets en fonction du socket.

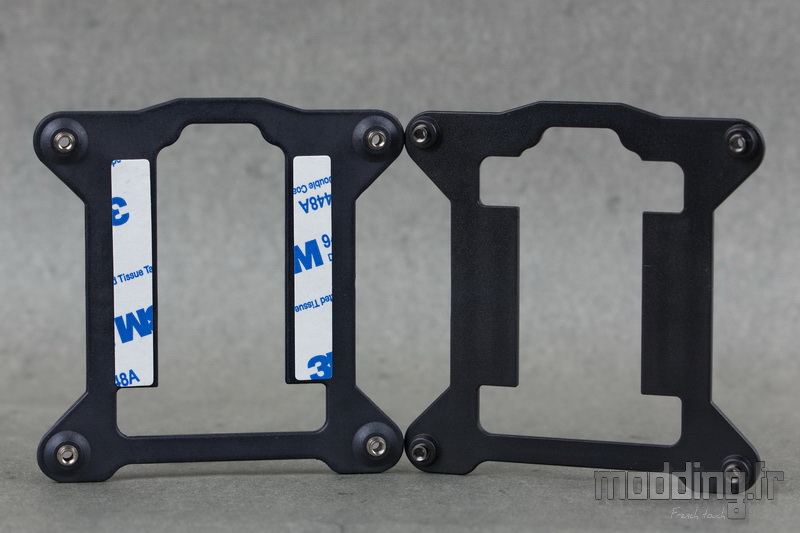

Pour une installation sur un socket Intel, nous avons deux backplate.
Celle de gauche est spécifique au socket 1200 / 115x.

Celle de droite est dédiée au nouveau socket 1700.

Alors que les autres marques différencient les entretoises entre le socket 1200/115x et le socket 1700, Cooler Master ne fournit qu’un seul jeu pour l’ensemble de ces sockets.

L’entraxe du socket LGA1700 (78 x 78 mm) n’est plus le même que celui du socket 115x/1200 (75 x 75 mm) tout comme la distance entre le bord supérieur de l’IHS du CPU et le PCB de la carte mère qui est légèrement différente avec quasiment un millimètre en moins.
Cooler Master ne joue donc pas sur la taille de ses entretoises, mais nous notons une différence de hauteur des points de fixation de la backplate. C’est bien sur cette dernière que la marque rattrape le jeu spécifique au socket Intel 1700.

Les platines de fixation spécifiques au socket Intel.
On distingue quatre orifices contiguës à chaque extrémité. De la position la plus externe à la position la plus interne, nous avons l’orifice pour :

Socket 20xx.
Socket 1700.
Socket 115x et 1200.
Socket 775.

Les petites vis, à tête fraisée, permettant d’assembler les platines de fixation sur le corps de la pompe.

Ce jeu d’écrous à mains se charge de finaliser l’installation de la pompe sur les entretoises.
Elles présentent une empreinte cruciforme qui permet de les serrer avec un tournevis si jamais l’espace manque autour du socket pour un serrage manuel.
On note que les différents accessoires revêtent une teinte à base de nickel noir.

Les entretoises dédiées aux sockets 20xx reconnaissables par leur pas de vis spécifique qui permet de les installer directement sur l’armature métallique du socket.

Les platines de fixation dédiées aux sockets AMD (AM4, AM3+, AM3, AM2+, AM2, FM2+, FM2, FM1).

Point d’entretoises en ce qui concerne les sockets AMD.
Cooler Master utilise le système d’ancrage en plastique présent autour du socket.
La fixation se fait alors sur deux points et non quatre comme avec les sockets Intel.

Il est aussi possible de monter le MasterLiquid PL360 Flux sur le socket AMD TR4.
Cooler Master fournit les platines spécifiques à l’entraxe de ce socket. Cependant, la plaque froide du MasterLiquid PL360 Flux (42 x 47 mm) ne couvre pas les dimensions de ce type de processeur (78 x 56 mm).

Comme notre AIO est équipé de trois ventilateurs, nous avons le câble splitter qui permet de connecter l’ensemble de ces ventilateurs sur la prise CPU_Fan de notre carte mère.
La prise 4-pins mâle de couleur rouge est la seule prise 4-pins à être entièrement câblée, le fil “signal” est absent sur les deux autres prises.

Nous avons 12 longues vis UNC-6.32 afin de fixer la ventilation sur le radiateur.

Comme à son habitude, Cooler Master nous propose des vis dotées d’une large tête afin de pouvoir effectuer un serrage à la main.
Toutefois, nous avons aussi droit à une empreinte cruciforme afin de finaliser le serrage, mais il n’est pas nécessaire de trop serrer afin de ne pas écraser et donc brider les silentblocs du ventilateur.

Des petites vis UNC-6.32 permettent de fixer le radiateur sur l’un des emplacements du boitier PC.

La marque fournit une petite seringue de pâte thermique de son cru : MasterGel Pro.

Un second câble splitter se destine aux différentes prises aRGB du MasterLiquid PL360 Flux.

Il s’agit d’un adaptateur 5 en 1.

D’un côté du répartiteur nous avons un câble qui aboutit à une prise aRGB 5V/D/-/G de type femelle.
On connecte cette prise soit sur le contrôleur aRGB externe, soit sur le header 5V/D/-/G de la carte mère si l’on veut seulement passer par le logiciel de gestion aRGB propre à cette carte mère.

Les cinq autres câbles aboutissent à une prise aRGB 5V/D/-/G de type mâle.
Nous allons brancher ces prises sur les prises aRGB des trois ventilateurs et celle de la pompe du MasterLiquid PL360 Flux.
Si nous comptons bien, il restera une prise de libre pour, par exemple, connecter une bande de LED aRGB.

La marque fournit quatre pièces en plastique qui sécurise le branchement de ces prises aRGB entre elles.

On peut donc brancher les différentes prises aRGB du MasterLiquid PL360 Flux sur le header aRGB de la carte mère si celle-ci possède ce genre de prise.
Cela permet de profiter du logiciel de gestion de l’éclairage aRGB propre à la carte mère.
Toutefois, Cooler Master propose aussi son propre contrôleur aRGB : ARGB GEN2.
Il se présente sous la forme d’un petit boitier en plastique mesurant 85 mm sur 52 mm.
Sur sa face externe apparait le logo simplifié de la marque qui se positionne bien au centre du module. Il est associé à une LED qui affiche une lumière bleue attestant de la bonne alimentation du contrôleur.

On note la présence de deux bandes en caoutchouc au dos du module.
De plus, Cooler Master intègre un système de fixation magnétique au sein de son contrôleur, ce qui permet de positionner et repositionner le petit boitier sur l’une des parois du châssis en acier du boitier PC.

L’épaisseur est d’une quinzaine de millimètres.
Sur l’un des bords, nous avons trois prises aRGB 5V/D/-/G de type mâle.
Nous branchons la prise 5V/D/-/G de type femelle du câble splitter aRGB sur l’une de ces prises.
Nous avons donc deux autres prises laissées libres afin de brancher tout autre dispositif embarquant des LED aRGB.

Sur le bord opposé, nous avons deux autres prises.

Comme son nom l’indique, la prise “Power” permet de connecter le câble adéquat qui dispose d’une prise Sata afin de le brancher directement sur l’alimentation de notre PC.
Ce câble mesure 450 mm.

La prise “USB” permet de connecter le second câble destiné à ce contrôleur.
Il mesure 600 mm.

A l’une de ses extrémités, nous avons la prise micro-USB que l’on connecte sur le contrôleur aRGB.

L’autre extrémité du câble aboutit à une prise USB interne que l’on branche sur l’un des ports USB 2.0 interne de la carte mère.
Il s’avère que le contrôleur aRGB s’associe au logiciel MasterPlus+ de Cooler Master et ce câble permet d’assurer la communication entre les deux protagonistes.
Nous consacrons bien sûr tout un chapitre à ce logiciel maison.

Les spécifications :

MasterLiquid PL360 Flux
Waterblock	Cuivre
Dimensions pompe (L x P x H)	89 x 75 x 40
Vitesse de la pompe	9600 tr/min
Connectique de la pompe	4-pins (PWM)
Radiateur	Aluminium (pulvérisation de peinture noir mat)
Dimensions radiateur	394 x 120 x 27 mm
Longueur tuyaux	400 mm
Compatibilité	Intel LGA 2011 (-3) / 2066 / 1200 / 115X / 1700. AMD AM4, AM3+, AM3, AM2+, AM2, FM2+, FM2, FM1
Garantie	5 ans
Ventilateurs PL FLUX
Dimensions	120 x 120 x 25 mm
Vitesse de rotation	0 – 2300 tr/min (+/- 10 %)
Débit d’air maximal	122.95 m3/h (72.37 CFM)
Pression statique maximale	2.96 mmH2O
Connectique	4 pins (PWM)
Type de roulement	Loop Dynamic Bearing
