Le All in One :
Le radiateur mesure 394 mm de long sur 120 mm de large.
Il est totalement constitué d’aluminium revêtu de blanc.
Cooler Master applique une peinture de type poudrée afin de garantir un maximum de tenue dans le temps.
Les points de fixations sont taraudés d’un pas de vis de type UNC-6.32.
On remarque que la position des trous de fixation tombe en face des ailettes et non des tubes, un bon point pour éviter de percer le radiateur avec des vis trop longues ou un serrage trop appuyé.
Son épaisseur est portée à 27 mm ce qui est devenu un standard en ce qui concerne les AIO.
Le radiateur demeure sobre avec cette robe blanche.
Point de logo Cooler Master, la marque n’appose que cette mention en lettres grises : “Designed by Cooler Master”.
On la retrouve sur les deux bords du radiateur.
Cooler Master soigne la finition de son radiateur qui se retrouve entièrement caréné, avec un design pour le moins carré.
A proximité de l’émergence des tuyaux, nous notons la présence d’un embout de remplissage qui demeure cependant obturé par un bouchon noir.
Cooler Master colle dessus une étiquette portant la fameuse mention “Warranty void when removed”.
Les tuyaux sont sertis à deux embouts droits émergeant à la base du radiateur.
Une bague métallique, toute de blanc vêtue, dissimule l’ensemble et permet surtout de garantir la mise en place de…
… La gaine tressée qui recouvre les tuyaux du MasterLiquid PL360 Flux White Edition, une gaine blanche de type Paracord.
Les tuyaux mesurent 400 mm et affichent un diamètre externe d’une dizaine de millimètres.

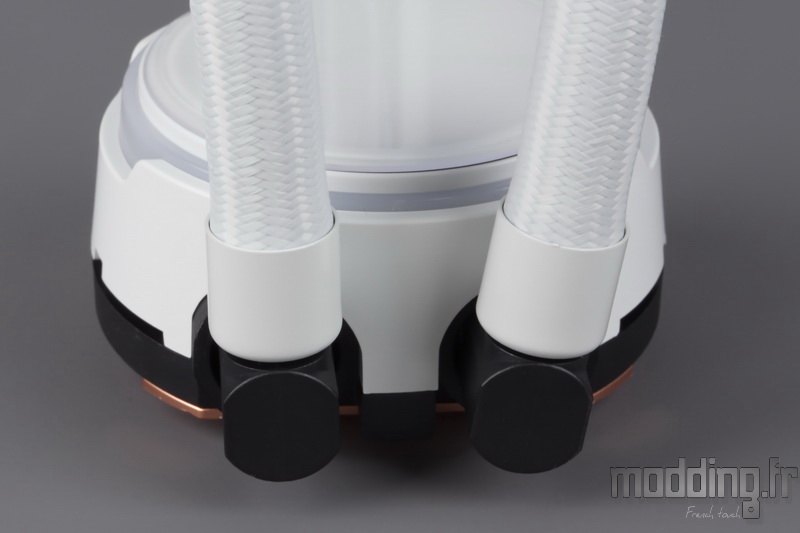

Ils aboutissent au niveau de la pompe sur deux embouts coudés à 90° qui revêtent une couleur noire.
Tandis que le sertissage est toujours confié à une large bague métallique blanche.
Ces embouts coudés sont rotatifs sur environ 180°.
Le corps de la pompe présente une faible hauteur d’une quarantaine de millimètres.
La forme est cylindrique tout en présentant un aspect légèrement conique.
Le diamètre varie de 75 mm à 72 mm au fur et à mesure que l’on s’éloigne de la base.
La partie supérieure de la pompe s’habille de blanc et est chapeautée d’un large disque de 62 mm (recouvert en sortie de boite par un film de protection).
Sa structure en plastique arbore une surface brillante qui engendre quelques reflets liés à la présence de multiples sillons tel un disque vinyle.
Au centre, on peut distinguer, mais il faut rester un moment à observer la photo…
On peut alors remarquer la présence d’un liseré translucide qui reprend la forme du logo simplifié de la marque.
Il est clair que le logo demeure plus visible sur la version noire du MasterLiquid PL360 Flux.
Comme il s’agit d’un liseré translucide, il laisse passer le rétroéclairage venant le rehausser de multiples couleurs.
Le disque garde sa fonction rotative ce qui nous permet d’orienter le logo comme bon nous semble.
Entre le carénage blanc de la pompe et le disque en lui-même, Cooler Master insère un anneau translucide.
Ces éléments dissimulent un dispositif d’éclairage ARGB à double boucle. On entend par là que l’éclairage du logo (6 LED) demeure indépendant de celui de l’anneau (12 LED).
Près de la base de la pompe, nous avons deux interstices qui permettent de glisser les platines de fixation comme nous le verrons dans la section “montage”.
Sur son MasterLiquid PL360 Flux White Edition, Cooler Master reprend sa pompe à double chambre plus compacte.
Ceci explique l’absence de décalage entre les embouts coudés comme c’est le cas sur le MasterLiquid ML360 Illusion.
(Modélisation issue du site Cooler Master).
Le dispositif est équipé d’un moteur à grande vitesse, une turbine à roulement en céramique tournant à plus de 9000 tr/min (valeur relevée dans le bios de notre carte mère).
(Modélisation issue du site Cooler Master).
A l’opposé de la sortie des tuyaux, nous avons deux câbles qui émergent du corps de la pompe.
Habillés d’une gaine thermorétractable blanche qui laisse place à une gaine tressée blanche, les deux câbles mesurent 300 mm.
Un des câbles assure l’alimentation de la pompe et se termine par une prise 4-pins (blanche) attestant d’une gestion PWM.
Le second câble se charge d’alimenter les LED ARGB et se termine par une prise ARGB (blanche) 5V/D/-/G de type femelle.
Un film adhésif vient protéger la surface du Waterblock qui entre en contact avec l’IHS du processeur.
Comme il est stipulé en anglais… Il est impératif de retirer le film avant d’installer le module sur le CPU au risque de ne pas avoir les performances espérées.
La base est en cuivre.
Point de finition miroir ou de traitement nickelé, c’est du brut.
Toutefois, on n’aperçoit plus les traces d’usinage (ou de ponçage) comme sur la version noire.

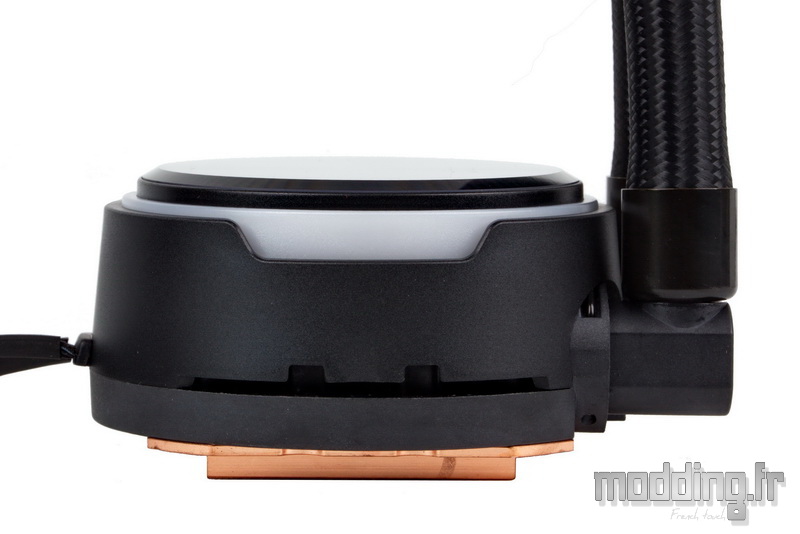

La plaque froide est quelque peu différente de celle du MasterLiquid ML360 Illusion.
Une zone centrale de forme rectangulaire se détache du fond. Cooler Master augmente la hauteur des microcanaux afin d’optimiser le transfert de chaleur. Cette augmentation (de 20 %) implique ce décalage de la base cuivrée vers l’extérieur.
La forme rectangulaire mesure 41 mm sur …
… 47 mm.
Cela permet de bien recouvrir les processeurs Intel de 12e et 13e génération qui mesure 37,5 mm sur 45 mm.
Cela implique aussi le fait que nous installerons la pompe de manière à ce que la base rectangulaire soit orientée dans le sens de la hauteur de la carte mère et coïncide avec la forme rectangulaire d’un processeur Alder Lake ou Raptor Lake.
