Les tests :
Niveau sonore
On effectue un relevé du niveau sonore à l’aide d’un sonomètre placé sur un pied à 25 cm du ventilateur (le souffle dirigé à l’opposé).
Le radiateur comme le ventilateur est installé sur une cale en mousse en dehors de la carte mère.
Nous utilisons le bios de notre carte mère pour faire varier la vitesse de rotation du ou des ventilateurs avec l’application “Hardware Monitor“.
La ventilation est connectée sur la prise CPU_Fan et nous appliquons 4 niveaux de vitesse : 25 %, 50 %, 75 % et 100 %.
On profite de cette application pour relever la vitesse exprimée en tr/min.
Vitesse de rotation
Niveau sonore du ventilateur seul
Niveau sonore du ou des ventilateurs sur radiateur
De 700 tr/min à 1800 tr/min, le MF120 Halo qui prend place sur le MasterLiquid ML360 Illusion dispose d’une belle plage PWM.
Pour peu que l’on réduise sa vitesse de 25 %, il sait alors se faire très discret.
Associé à ses deux confrères sur le radiateur 360, le niveau sonore à pleine vitesse s’avère audible, mais demeure inférieur aux autres AIO testés. Il fait même mieux que les modèles en 240.
Du côté de la pompe, le relevé sans autre source sonore est établi à 30 dB(A) avec le sonomètre placé à 25 cm au-dessus de la pompe. Autant dire qu’elle reste inaudible !
Sa vitesse est de l’ordre de 2300 tr/min, tel affiché dans le bios de notre carte mère.
Mesure des températures
Config de test :
Protocole de test :
Température ambiante de la pièce prise à l’aide d’un thermomètre digital muni de deux sondes thermocouples.
Relevé des pics de température de chaque cœur de notre i7 10700k à l’aide du logiciel HWMonitor v1.42.
La valeur retranscrite sur le tableau est la moyenne des 8 cœurs.
Pâte thermique utilisée : Noctua NT-H1 (grain de riz).
Configuration hors boitier.
Carte mère posée à plat.
Le radiateur est positionné à proximité du bord supérieur de la carte mère.
Le ventilateur est placé dans le mode “Push” (souffle dirigé vers le radiateur).
La vitesse du ventilateur est réglée dans le bios à 50 % et à 100 %.
Le bios @ stock est configuré en XMP.
Le processeur est overclocké @ 5 GHz avec un Vcore de 1.22 V (valeur Bios).
Trois configurations de test :
- OCCT CPU
- OCCT CPU @ 38 dB(A )
- OCCT CPU @ 5 GHz
Nous effectuons aussi un test, avec le CPU @ stock, en réglant la vitesse du ventilateur de manière à ce que le niveau sonore du système de refroidissement soit égal à 38 dB(A) pour chaque modèle testé (mesure prise au sonomètre à 25 cm de la ventilation en mouvement et avec la pompe en marche).
La carte graphique et l’alimentation sont dotées d’un mode hybride ainsi elles ne génèrent aucune nuisance sonore.
Nous comparons le modèle testé avec les autres AIO et notre ventirad de référence, le Noctua NH-D15 Black Chromax.
Le but est de reconduire le plus rigoureusement possible les mêmes conditions de test pour chacun des modèles.
La température ambiante de la pièce est prise en compte dans la lecture des résultats. Les valeurs sont exprimées en delta, soustrayant cette température ambiante à la température relevée.
Température sous OCCT CPU

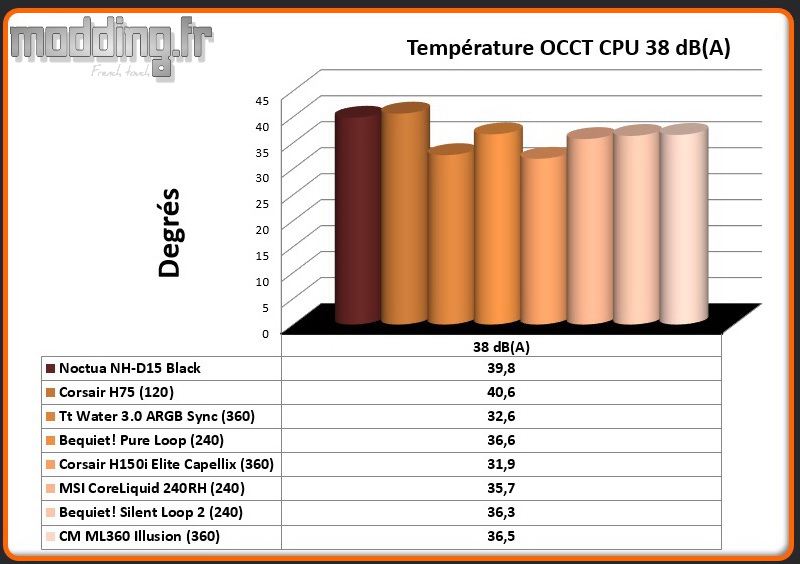

Température sous OCCT CPU @ 38 dB(A)
Température sous OCCT CPU @ 5 GHz
Nous nous attendions à mieux de la part d’un AIO doté d’un radiateur en 360.
Le MasterLiquid ML360 Illusion arrive à peine à se hisser au niveau des AIO en 240 que nous avons testés.
Certes, il s’avère moins bruyant, mais nous aurions voulu avoir une vitesse maximale un peu plus poussé pour obtenir un refroidissement plus efficace à pleine vitesse.
Nous avons testé le MasterLiquid ML360 Illusion avec les ventilateurs du Water 3.0 ARGB Sync, ce qui a permis d’obtenir un gain de 1.8° sur notre processeur @ stock.
