Le All in One :
Le radiateur mesure 394 mm de long sur 120 mm de large.
Il est totalement constitué d’aluminium revêtu d’une peinture noire.
Les points de fixations sont taraudés d’un pas de vis de type UNC-6.32.
On remarque que la position des trous de fixation tombe en face des ailettes et non des tubes, un bon point pour éviter de percer le radiateur avec des vis trop longues ou un serrage trop appuyé.
Son épaisseur est portée à 27 mm ce qui est devenu un standard en ce qui concerne les AIO.
Le radiateur demeure sobre avec cette robe noire où seul le logo de la marque, imprimé en lettres blanches, apporte une petite touche de contraste.
On le retrouve sur les deux bords du radiateur.
Le rendu mat est renforcé par une application de peinture poudrée qui présente un bel aspect légèrement sablé.
Cooler Master soigne la finition de son radiateur qui se retrouve entièrement caréné, avec un design pour le moins carré.
Dans l’un des coins, du côté de l’émergence des tuyaux, prend place une étiquette portant la fameuse mention “Warranty void when removed”.
Ce scellé dissimule ce qu’il semble être un orifice de remplissage. Cela reste plus discret que l’orifice que l’on peut trouver sur les radiateurs d’autres marques.
Bon, après nous avons toujours cette étiquette que l’on ne peut pas retirer sans faire sauter la garantie.
Lorsque l’on se réfère à la description du MasterLiquid ML360 Illusion sur le site Cooler Master, la marque met en avant une augmentation de la largeur des canaux de l’ordre de 25 % afin d’optimiser la surface de refroidissement.
Les tuyaux sont sertis à deux embouts droits émergeant à la base du radiateur.
Une bague en caoutchouc dissimule l’ensemble et permet surtout de garantir la mise en place de…
… La gaine tressée qui recouvre les tuyaux du MasterLiquid ML360 Illusion, une gaine noire de type Paracord.
Les tuyaux mesurent 400 mm et affichent un diamètre externe d’une dizaine de millimètres.
Ils aboutissent au niveau de la pompe sur deux embouts coudés à 90°.
Le sertissage est toujours confié à une large bague en caoutchouc.
Ces embouts coudés sont rotatifs sur environ 180°.
La pompe est d’une conception nouvelle sur cet AIO, même si le carénage reprend la forme cylindrique de la pompe du MasterLiquid 240 que nous avions testé il y a quelque temps.
On passe cependant d’une hauteur de 49 mm à 58 mm en raison de l’intégration d’un rétroéclairage qui prend place au-dessus de la pompe.
On note d’ailleurs que le corps de cette pompe est constitué de deux parties.
Au niveau de la base, le cylindre qui enferme la pompe en elle-même mesure 65 mm de diamètre.
Sa structure est totalement opaque contrairement à la seconde portion. Cette dernière présente un diamètre de 68 mm.
Un biseau assure la continuité entre ces deux parties du carénage.
Nous verrons par la suite que la structure en plastique brillant s’avère translucide et assure la diffusion du rétroéclairage émis par les 12 LED aRGB qui se dissimulent sous une seconde structure interne.
Ce dôme translucide arbore une opacité quasi complète tant que l’éclairage demeure inactif en raison de sa couleur noire.
Sur sa partie supérieure prend place un disque en plastique de 53 mm de diamètre.
La surface du disque revêt une couleur grise tout en affichant un aspect brossé imitant à merveille l’aluminium.
Au centre, nous avons le logo de la marque dans son format simplifié tout comme sur le contrôleur aRGB externe, si ce n’est qu’il est surligné d’un liseré blanc.
Un autre liseré souligne la périphérie de ce disque.
Mais alors que ce second liseré n’est autre que l’épaisseur de la structure en plastique, celui qui révèle le logo de la marque s’avère être translucide.
Une translucidité qui ne nous est pas apparue flagrante au premier abord comme nous le verrons en bas de cette page.
Cooler Master propose une seconde astuce pour son logo, et ce afin qu’il soit toujours dans le bon sens lorsque l’on installe la pompe sur la carte mère. En effet, le disque est rotatif !
Le disque et non pas le dôme…
Bon, par contre on ne le tourne pas aussi facilement.
En revenant sur les embouts coudés, on remarque qu’ils sont décalés contrairement à la majorité des pompes d’AIO, voire celle du MasterLiquid 240.
Cooler Master fait appel à une pompe à double chambre d’où le décalage de ces deux embouts.
Le but est d’optimiser le silence de fonctionnement de cette pompe comme on peut le lire sur le descriptif du MasterLiquid ML360 Illusion :
“Bénéficiez de performances de refroidissement plus silencieuses grâce à une conception améliorée de la roue interne et du boîtier pour améliorer les performances et l’efficacité du refroidissement tout en réduisant le niveau de bruit.“
A proximité, nous avons deux câbles qui émergent du corps cylindrique.
Tous deux sont composés de trois fils noirs et mesurent 330 mm.

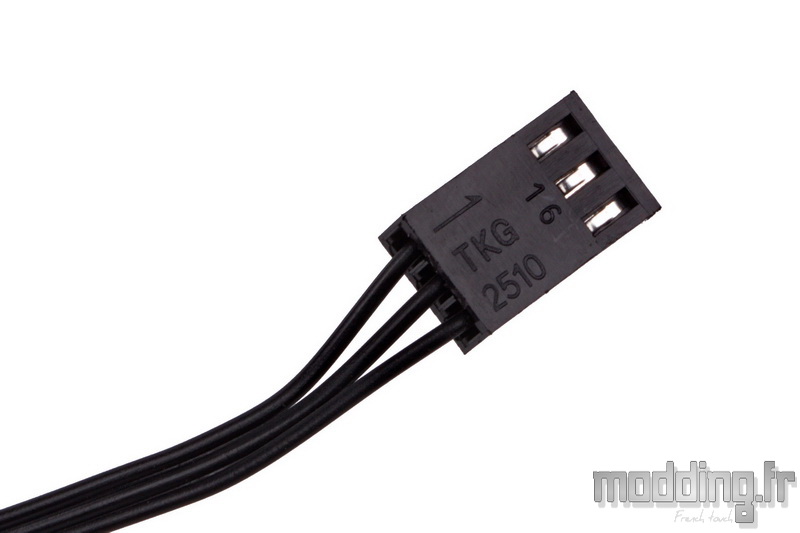

L’un aboutit à une prise 3-pins qui assure ainsi l’alimentation de la pompe.
L’autre se termine par une prise propriétaire à l’instar des ventilateurs.
Elle assure l’alimentation des LED aRGB.
On remarque la présence d’un second scellé portant la mention “Warranty void when removed”.
L’étiquette dissimule un autre orifice de remplissage de l’AIO.
Mais, contrairement à d’autres marques, Cooler Master ne semble donc pas autoriser la possibilité de faire l’appoint de liquide de refroidissement sur son MasterLiquid ML360 Illusion.
Un film adhésif vient protéger la surface du Waterblock qui entre en contact avec l’IHS du processeur.
Comme il est stipulé en anglais… Il est impératif de retirer le film avant d’installer le module sur le CPU au risque de ne pas avoir les performances espérées.

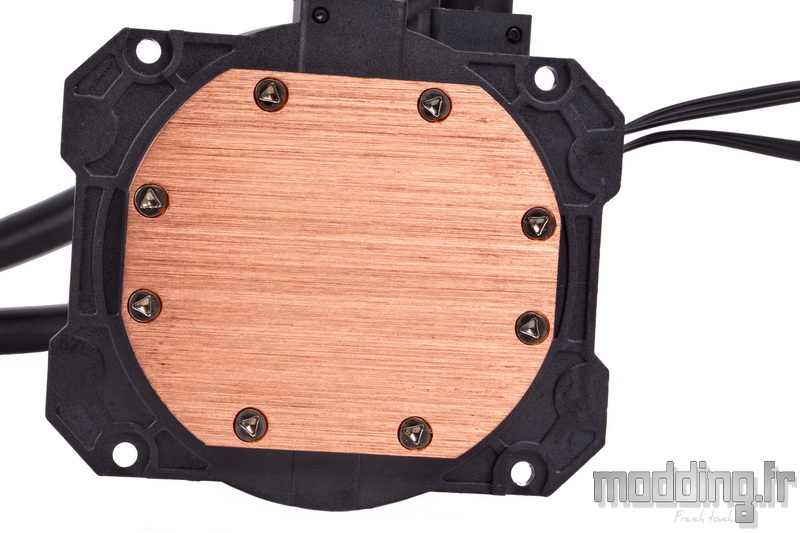

La base est en cuivre.
Point de finition miroir ou de traitement nickelé, c’est du brut.

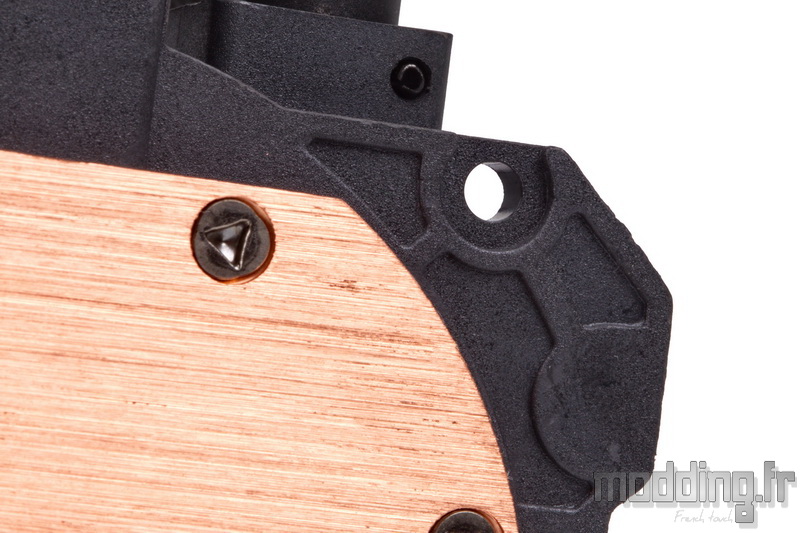

On note même la présence des traces d’usinage rectilignes, assez marquées.
La plaque froide mesure 50 mm sur 58 mm.
La structure plastique du carénage intègre les points de fixation qui vont accueillir les différentes platines de fixation.
Voici le MasterLiquid ML360 Illusion en action avec un rétroéclairage aRGB qui illumine aussi bien la pompe que les ventilateurs.
Ce modèle d’AIO met bien en avant les nombreuses LED aRGB dont il dispose.
Le concept de double boucle est bien retranscrit sur les ventilateurs MF120 Halo.
Tandis que les 8 LED reparties sur la platine électronique du ventilateur éclairent les pales translucides, les 16 LED présentes au sein du cadre viennent illuminer les différents inserts translucides qui constituent autant d’anneaux.
Le dôme en plastique brillant qui paraissait opaque se révèle être bien clair une fois les 12 LED aRGB en action.
On aperçoit par ailleurs la seconde structure interne qui dissimule ces LED favorisant ainsi une diffusion plus douce.
La hauteur du dôme est d’environ 24 mm.
Lorsque l’on voit la pompe d’en haut, le disque imitant l’aluminium brossé est rehaussé de son anneau lumineux de 4 mm d’épaisseur.
Sous le feu de nos spots d’éclairage, le logo demeure inerte…

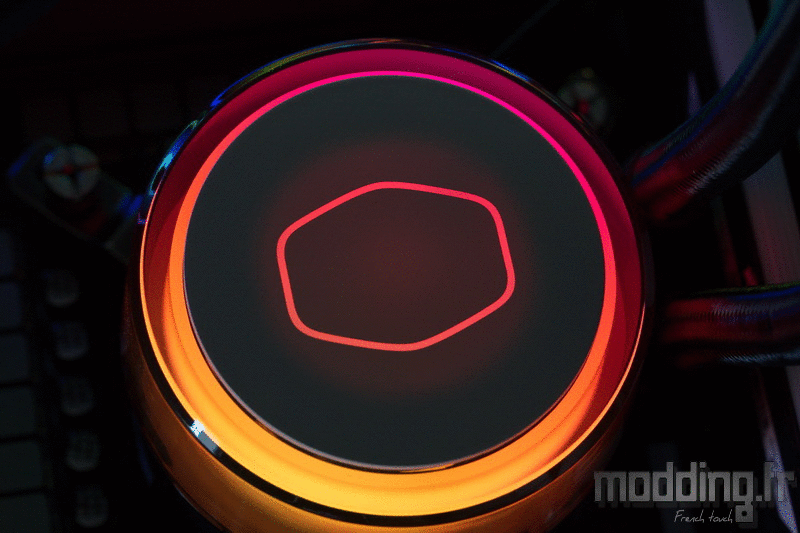

Mais il en sera tout autre une fois la pompe installée dans notre boitier PC. Dans la pénombre du compartiment principal, le logo se rehausse des multiples couleurs émises par les LED.
Après la rubrique “Le montage”, nous consacrons un chapitre au logiciel MasterPlus+ qui s’associe au contrôleur aRGB fourni avec le MasterLiquid ML360 Illusion.
