Les caractéristiques :
La dernière fois que nous avions testé un AIO issu de chez Cooler Master, il était vêtu d’une robe totalement noire et n’embarquait aucune LED à son bord.
Les choses ont bel et bien évolué et même si le MasterLiquid 240 reste toujours présent dans le catalogue de la marque, celle-ci propose maintenant plus de modèles équipés de LED RGB. Il s’avère même que ces derniers occupent toute la place dans les catalogues des boutiques françaises.
Le kit AIO est rangé dans une boite dont la taille s’adapte à la longueur du radiateur.
Sur la face principale, dotée d’un fond noir, prend place la modélisation du MasterLiquid ML360 Illusion avec son éclairage aRGB en action.
Tandis que le nom du modèle se positionne dans la partie basse, le logo de la marque s’affiche dans le coin supérieur et à gauche.
Dans le coin diamétralement opposé, nous avons un encart mentionnant la présence d’un contrôleur aRGB externe.
Il n’en demeure pas moins que le rétroéclairage est aussi compatible avec les différentes marques de cartes mères comme en témoignent les différentes icônes positionnées dans le coin en haut et à droite.
Au dos de la boite, nous avons les principales caractéristiques traduites en plusieurs langues, dont le français.
Les différentes dimensions du radiateur ainsi que de la pompe sont reportées sous forme de schémas.
Les côtés de la boite sont imprégnés de la couleur fétiche de la marque, à savoir le violet.
L’un de ces côtés affiche les spécifications du MasterLiquid ML360 Illusion.
Le côté opposé nous dévoile le contrôleur aRGB, compatible avec le logiciel MasterPlus+, ainsi que les ventilateurs MasterFan MF120 Halo qui prennent place sur le radiateur.
A l’ouverture, on tombe sur deux livrets et une fine plaque en mousse expansée blanche.
Dessous, nous avons les éléments de l’AIO parfaitement protégés de la poussière par des emballages en plastique et bien calés dans un carton compartimenté, doté de logements pour chacune des pièces.
Le livret, à droite sur la photo, concerne les modalités de la garantie qui est portée à 3 ans.
Le second livret n’est autre que le manuel d’utilisation commun aux trois versions du MasterLiquid MLxxx Illusion.
Ce manuel, sous la forme d’un dépliant, est bien détaillé avec, sur chaque page, les étapes de montage pour les deux types de Sockets : Intel et AMD.
Nous avons droit à des schémas clairs mettant en avant les pièces utilisées pour chacune des étapes.
Nous pouvons télécharger le manuel directement sur le site Cooler Master : lien.
Les accessoires de montage sont repartis dans des sachets en fonction du Socket.
Pour une installation sur un Socket Intel 115x et 1200, nous avons la backplate adéquate en plastique.
Cooler Master met en place sur la face interne de cette backplate deux bandes adhésives afin de faciliter l’installation des entretoises.
Il semble que la marque ait repensé le système de fixation de ces AIO qui est différent de celui que nous avions eu l’occasion de voir sur le MasterLiquid 240.
Comme nous l’avons évoqué en introduction, Cooler Master introduit depuis le mois d’octobre dans ces différents systèmes de refroidissement le kit de montage spécifique au futur Socket Intel LGA1700.
Si comme avec notre MasterLiquid ML360 Illusion, ce kit n’est pas présent dans le bundle, nous pouvons sur simple demande obtenir gratuitement les pièces adéquates.
On remarque alors la présence d’une seconde backplate (C)dédiée à ce nouveau Socket, tandis que les platines de fixation (D) intègrent un nouvel orifice spécifique au nouvel entraxe.
Les entretoises communes aux Sockets Intel 115x, 1200 et 1700.
Point de rondelle en plastique, cependant on note la présence d’une extension qui s’intercale entre la tige filetée et l’entretoise en elle-même.
Cette extension évite lors de l’installation de l’entretoise que celle-ci se plaque contre le PCB de la carte mère.

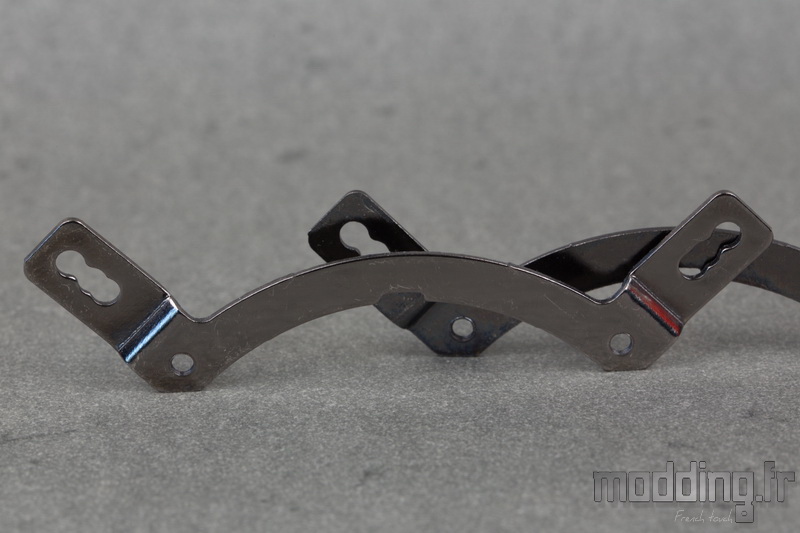

Les platines de fixation spécifiques aux Sockets Intel 115x, 1200 et 20xx.
On distingue trois orifices à chaque extrémité :
- Le plus externe : Socket 20xx.
- Le médian : Socket 115x et 1200.
- Le plus interne : Feu Socket 775.
Sur les nouvelles platines de fixation, un quatrième orifice s’intercale entre celui du Socket 20xx et celui des Sockets 115x et 1200.
Comme quoi les différents entraxes sont très proches les uns des autres.
Les petites vis permettant d’assembler les platines de fixation sur le corps de la pompe.
Ce jeu de vis à mains se charge de finaliser l’installation de la pompe sur les entretoises.
Elles présentent une empreinte cruciforme qui permet de les serrer avec un tournevis si jamais l’espace manque autour du Socket pour un serrage manuel.
On regrette que la marque n’ait pas opté pour des accessoires de couleur noire, notamment en ce qui concerne ces vis (écrous) à main.
Les entretoises dédiées aux Sockets 20xx reconnaissables par leur pas de vis spécifique qui permet de les installer directement sur l’armature métallique du Socket.
Les platines de fixation dédiées aux Socket AMD (AM4, AM3+, AM3, AM2+, AM2, FM2+, FM2, FM1).
Point d’entretoises en ce qui concerne les Sockets AMD.
Cooler Master utilise le système d’ancrage en plastique présent autour du Socket.
La fixation se fait alors sur deux points et non quatre comme avec les Sockets Intel.
Des petites vis UNC-6.32 permettent de fixer le radiateur sur l’un des emplacements du boitier PC.
Nous avons 12 longues vis UNC-6.32 afin de fixer la ventilation sur le radiateur.
Comme à son habitude, Cooler Master nous propose des vis dotées d’une large tête afin de pouvoir effectuer un serrage à la main.
Toutefois, nous avons aussi droit à une empreinte cruciforme afin de finaliser le serrage, mais il n’est pas nécessaire de trop serrer afin de ne pas écraser et donc brider les silentblocs du ventilateur.
La marque fournit une petite seringue de pâte thermique de son cru : MasterGel Pro.
Comme notre AIO est équipé de trois ventilateurs, nous avons le câble splitter qui permet de connecter l’ensemble de ces ventilateurs sur la prise CPU_Fan de notre carte mère.
La prise 4-pins mâle de couleur marron est la seule prise 4-pins à être entièrement câblée, le fil “signal” (vert) est absent sur les deux autres prises.
Même si cet adaptateur est revêtu d’une (petite) gaine tressée de couleur noire, nous aurions aussi aimé avoir les différents fils de cette même couleur.
Un second câble splitter se destine aux différentes prises aRGB du MasterLiquid ML360 Illusion.
Nous avons 4 prises aRGB propriétaires de type mâle.
Elles sont connectées en série.
140 mm séparent chacune de ces prises.
L’autre extrémité du câble aboutit à une prise aRGB 5V/D/-/G de type femelle.
Une étiquette identifie les différentes marques de carte mère qui possède un header aRGB avec ce genre de connectique.
A noter que les dernières générations de cartes mères Gigabyte adoptent maintenant ce genre de connectique 5V/D/-/G.
Toutefois, Cooler Master n’oublie pas les anciennes générations de cartes mères Gigabyte qui embarquent un header aRGB spécifique de type VDG.
Une étiquette accompagne cette prise aRGB VDG, nous mentionnant la présence d’un petit triangle sur le manchon afin d’identifier la connectique correspondant au 5V.
On peut donc brancher les différentes prises aRGB du MasterLiquid ML360 Illusion sur le header aRGB de la carte mère si celle-ci possède ce genre de prise.
Cela permet de profiter du logiciel de gestion de l’éclairage aRGB propre à la carte mère.
Toutefois, Cooler Master propose aussi son propre contrôleur aRGB : ARGB GEN2.
Il se présente sous la forme d’un petit boitier en plastique mesurant 85 mm sur 52 mm.
Sur sa face externe apparait le logo simplifié de la marque qui se positionne bien au centre du module. Il est associé à une LED qui affiche une lumière bleue attestant de la bonne alimentation du contrôleur.
Deux bandes magnétiques sont disposées sur la face interne du module ce qui permet de positionner et repositionner le contrôleur sur le châssis en acier du boitier PC.
L’épaisseur est d’une quinzaine de millimètres.
Sur l’un des bords, nous avons trois prises aRGB 5V/D/-/G de type mâle.
Nous branchons le câble splitter aRGB du MasterLiquid ML360 Illusion sur l’une de ces prises.
Nous avons donc deux autres prises laissées libres afin de brancher tout autre dispositif embarquant des LED aRGB.
Sur le bord opposé, nous avons deux autres prises.
Comme son nom l’indique, la prise “Power” permet de connecter le câble adéquat qui dispose d’une prise Sata afin de le brancher directement sur l’alimentation de notre PC.
Ce câble mesure 450 mm.
La prise “USB” permet de connecter le second câble destiné à ce contrôleur.
Il mesure 600 mm.
A l’une de ses extrémités, nous avons la prise micro-USB que l’on connecte sur le contrôleur aRGB.
L’autre extrémité du câble aboutit à une prise USB interne que l’on branche sur l’un des ports USB 2.0 interne de la carte mère.
Il s’avère que le contrôleur aRGB s’associe au logiciel MasterPlus+ de Cooler Master et ce câble permet d’assurer la communication entre les deux protagonistes.
Nous consacrons bien sûr tout un chapitre à ce logiciel maison.
Les spécifications :
|
MasterLiquid ML360 Illusion
|
| Waterblock |
Cuivre |
| Dimensions pompe (L x P x H) |
81.4 x 76 x 57.8 |
| Vitesse de la pompe |
2400 tr/min |
| Connectique de la pompe |
Prise 3-pins |
| Radiateur |
Aluminium (pulvérisation de peinture noir mat) |
| Dimensions radiateur |
394 x 120 x 27 mm |
| Longueur tuyaux |
400 mm |
| Compatibilité |
Intel LGA 2011 (-3) / 2066 / 1200 / 115X / 1700.AMD AM4, AM3+, AM3, AM2+, AM2, FM2+, FM2, FM1 |
| Garantie |
3 ans |
|
Ventilateur MF120 Halo
|
| Dimensions |
120 x 120 x 25 mm |
| Vitesse de rotation |
650 – 1800 tr/min (+/- 10 %) |
| Débit d’air maximal |
80.2 m3/h (47.2 CFM) |
| Pression statique maximale |
1.60 mmH2O |
| Connectique |
4 pins (PWM) |
| Type de roulement |
Rifle |
