[TEST] AIO Cooler Master MasterLiquid 360 ION

Les caractéristiques :

Cooler Master présente son MasterLiquid 360 ION dans un emballage optimisé, comme nous allons le découvrir au travers des différentes photos.

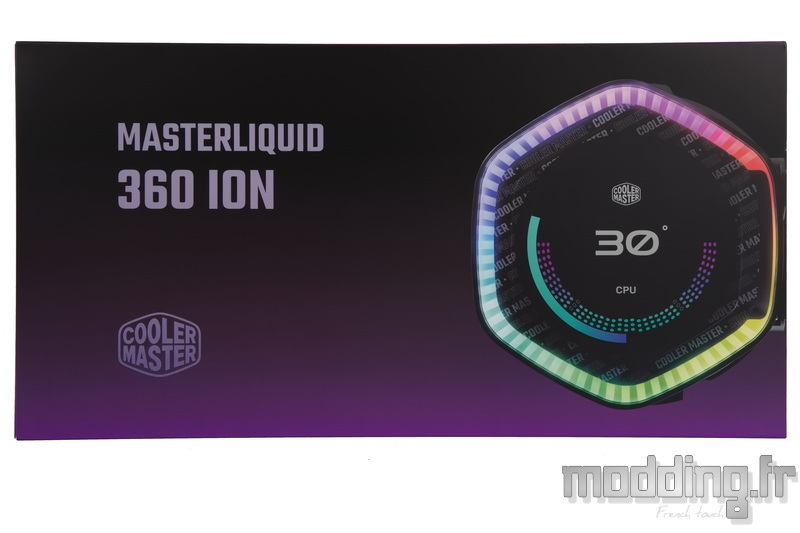

Sur la face avant apparait la principale caractéristique qui rend cet AIO unique par rapport aux autres modèles de la marque : un écran LCD de 2,1″ placé au-dessus de la pompe.
Le fond, avec un dégradé allant du noir vers la couleur emblématique de Cooler Master, reste fidèle à l’identité visuelle de la marque. Le nom du produit et le logo de la marque viennent compléter l’ensemble.

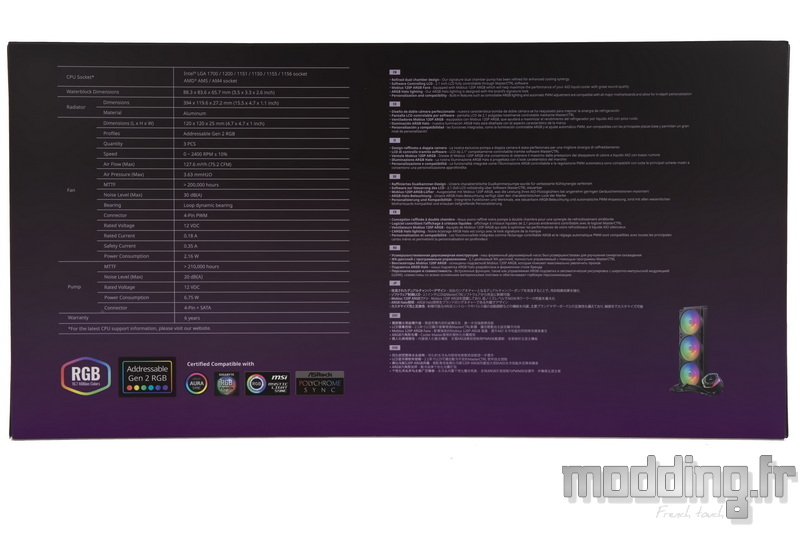

A l’arrière de la boîte, les spécifications du MasterLiquid 360 ION sont présentées sous forme de tableau.
Cooler Master énumère les principales caractéristiques de son AIO, traduites en plusieurs langues.
Une petite photo dévoile le produit dans son intégralité, mettant en valeur l’éclairage ARGB actif, aussi bien sur la pompe que sur les pales de chaque ventilateur. Cet éclairage est compatible avec les logiciels de gestion des différentes cartes mères.

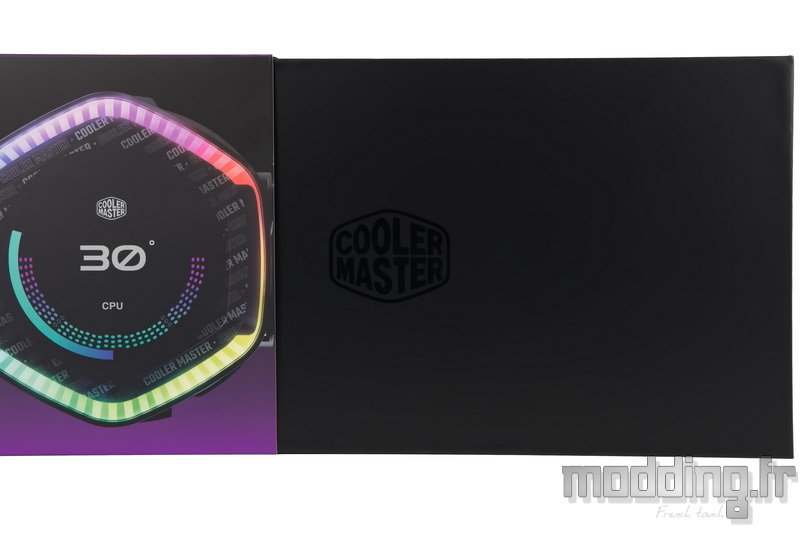

On monte visiblement en gamme, avec cet étui en carton qui dissimule une boîte entièrement noire, discrètement ornée du logo de la marque.

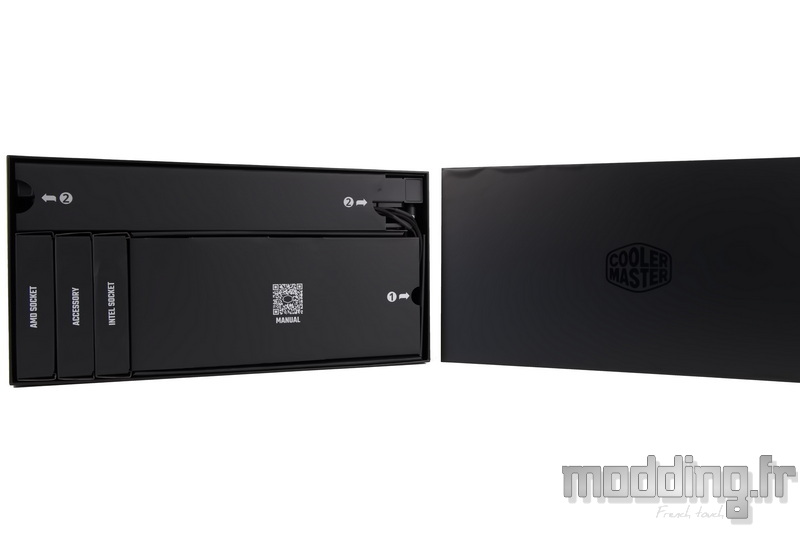

L’intérieur de la boîte est également particulièrement soigné !
Ici, pas de simple panier en carton thermoformé pour compartimenter les différents composants de l’AIO.

Cooler Master diminue l’utilisation de sachets en plastique en organisant les différents composants dans de petites boîtes en carton ou sous des rabats numérotés, facilitant ainsi le retrait du MasterLiquid 360 ION dans l’ordre approprié.
Un QR Code est également inclus pour accéder au manuel d’utilisation en ligne.

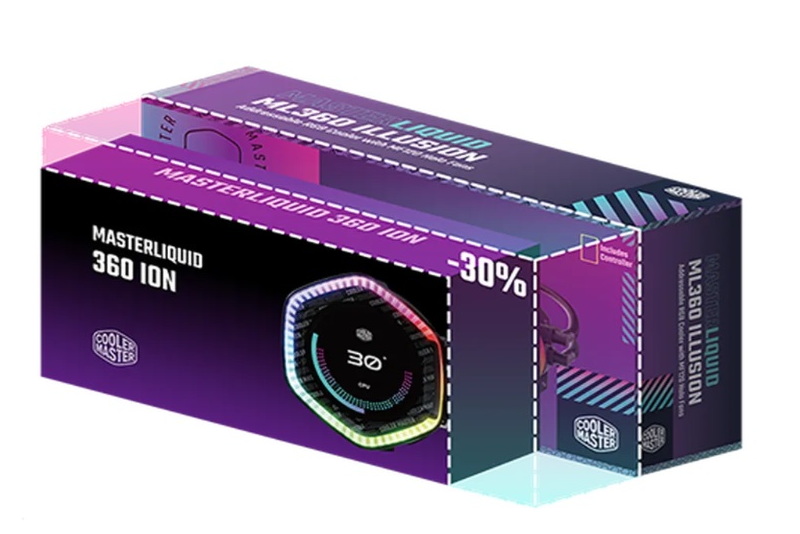

Ce nouvel emballage permet à la marque de réduire le volume de 30 %, ce qui permet d’en expédier davantage dans un conteneur.

On commence donc par ouvrir le rabat 1, qui donne accès à la pompe, avant de prendre la boite 2 qui protège le radiateur sur lequel les trois ventilateurs ont été préalablement installés.

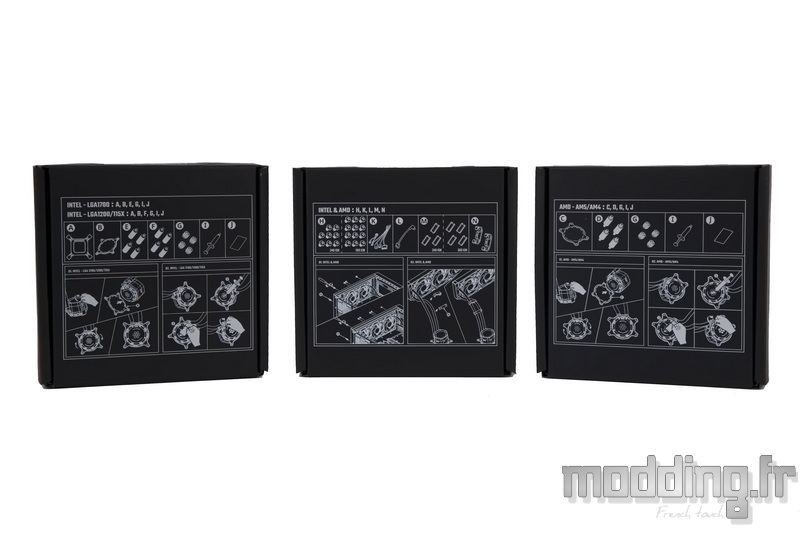

Les différents accessoires sont organisés dans trois boîtes.
L’une d’elles contient le système de fixation spécifique aux sockets Intel, tandis qu’une autre est dédiée aux sockets AMD.
La troisième boîte, située au centre de la photo, regroupe les éléments communs aux deux types de sockets.

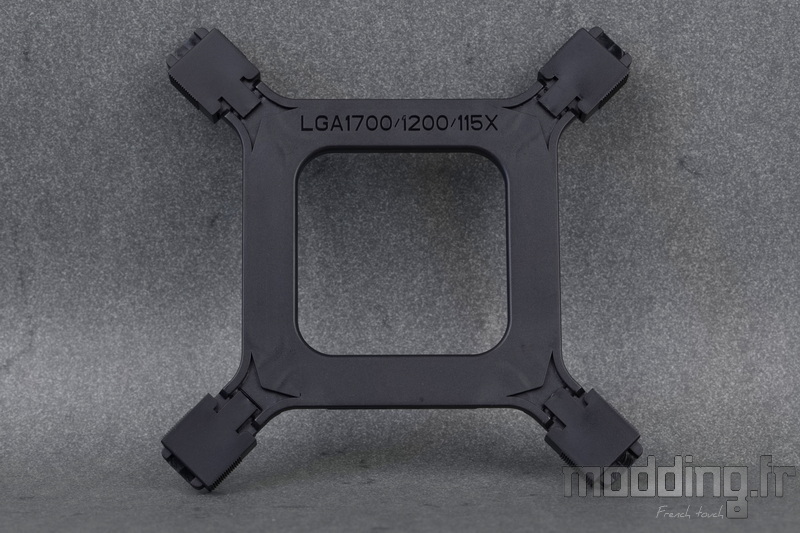

Comparé au MasterLiquid PL360 Flux que nous avions testé, Cooler Master a revu le système de fixation du MasterLiquid 360 ION en introduisant une nouvelle backplate compatible avec les différents sockets Intel.

Cette backplate évoque celle utilisée dans le système de fixation du kit de watercooling Raijintek Scylla Elite.

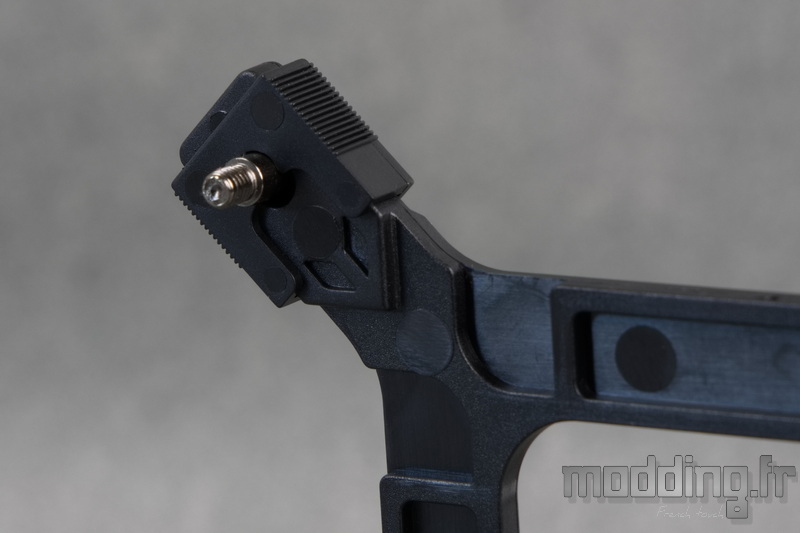

Les quatre branches comportent deux crans d’arrêt, permettant d’ajuster la position des tiges filetées liés à un insert en plastique en fonction de l’entraxe de chaque socket : 115x/1200 (position interne) ou 1700/1851 (position externe).

La platine de fixation est comparable à celle utilisée sur les pompes Asetek, notamment celles des AIO Thermaltake ou MSI.
Cette pièce métallique se fixe au niveau du corps de la pompe, comme nous le verrons dans la section “montage”.

Alors que sur le MasterLiquid PL360 Flux, Cooler Master distinguait les différentes hauteurs des sockets Intel en fournissant deux backplates, ici la marque, à l’instar de ses concurrents, propose deux jeux d’entretoises.

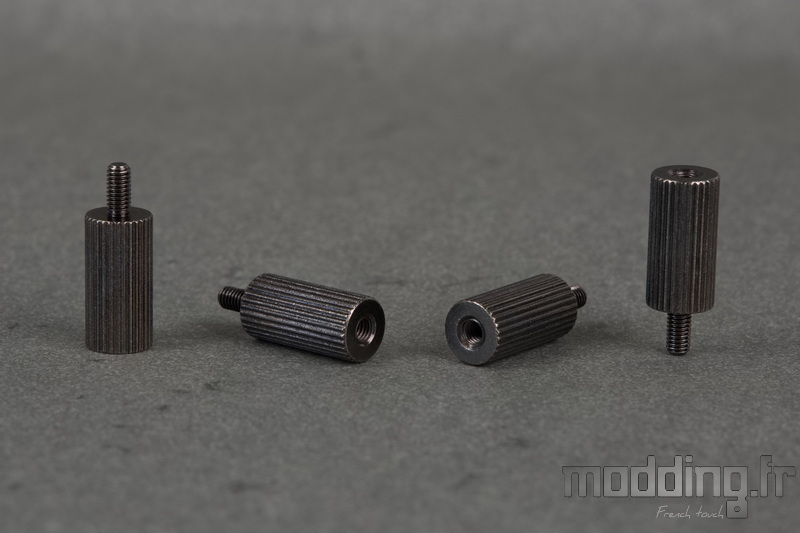

Un premier sachet contient les entretoises pour les sockets Intel 115x et 1200.

Un second sachet contient les entretoises pour les sockets Intel 1700 et 1851.

A première vue, les deux jeux d’entretoises semblent identiques, ce qui pose un léger problème une fois qu’on les a retirés de leurs sachets respectifs. Nous aurions apprécié que Cooler Master identifie clairement l’un des jeux par un signe plus distinctif.
La distinction réside dans leur longueur : l’entretoise pour les sockets 1700/1851 est plus courte que celle pour les sockets 115x/1200.

Concernant les sockets AMD, nous avons une platine spécifique équipée des orifices correspondant à l’entraxe AM4 et AM5 (les plus externes).

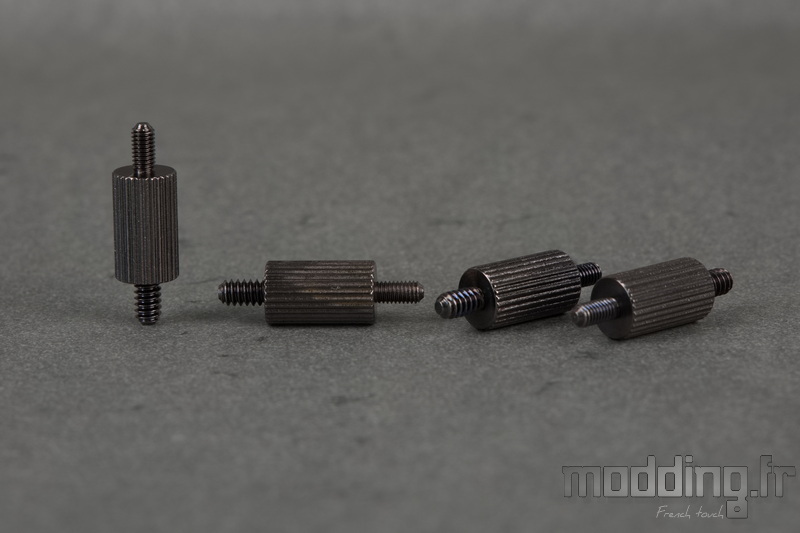

Cooler Master fournit des entretoises spécifiques pour ces sockets.

Comparativement aux entretoises destinées aux sockets Intel, celles pour les sockets AMD sont dotées d’une tige filetée à chacune de leurs extrémités.

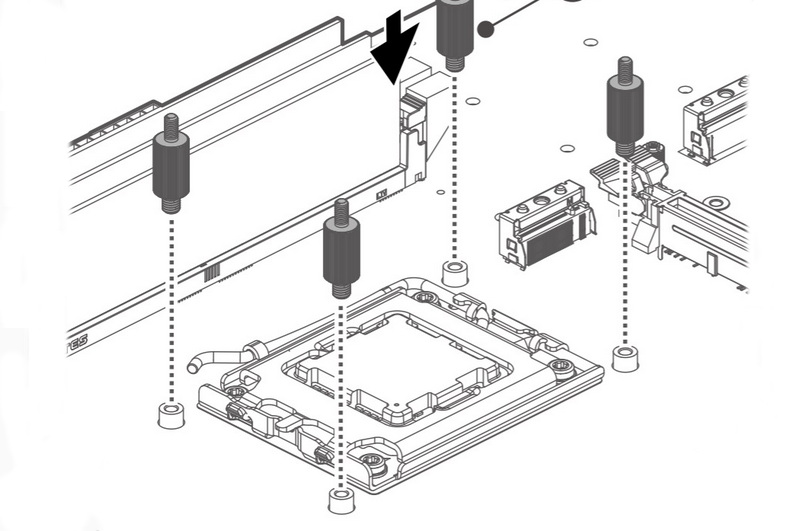

Pour procéder à l’installation, il convient de retirer le système d’ancrage en plastique présent autour du socket, puis de visser ces entretoises (en utilisant la tige filetée la plus épaisse) sur les points de fixation de la backplate spécifique à la carte mère.
Ainsi, le MasterLiquid 360 ION s’installe sur les cartes mères équipées de sockets AMD via quatre points de fixation, contrairement aux deux points d’ancrage requis pour le MasterLiquid PL360 Flux.

Un ensemble de 4 écrous achève l’installation de la pompe sur les entretoises, quel que soit le socket. Ces écrous possèdent une empreinte cruciforme, permettant de les serrer à l’aide d’un tournevis si l’espace autour du socket est trop réduit pour un serrage manuel.

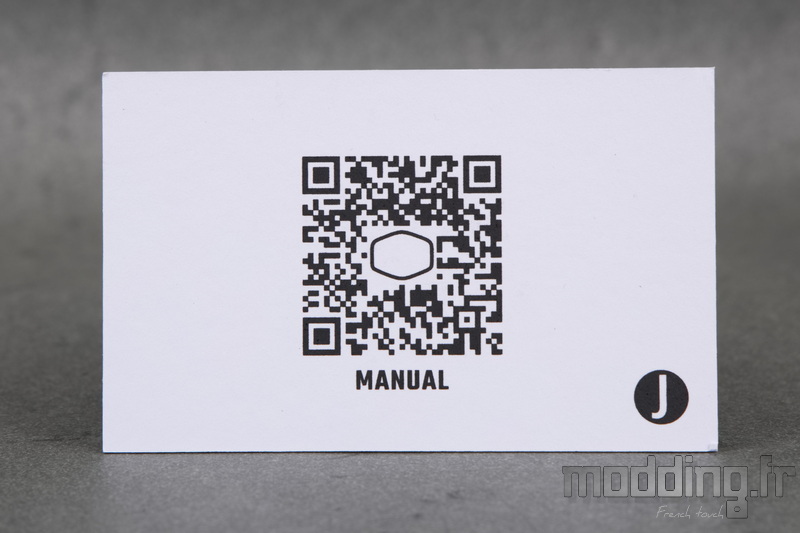

Dans la boîte des accessoires divers, une petite carte reproduit le QR Code présent sur le rabat protégeant la pompe de l’AIO.

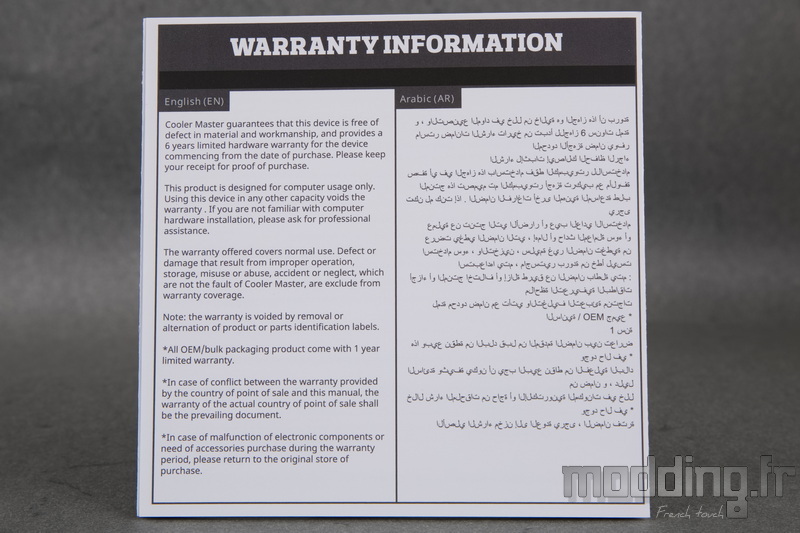

Nous saluons cet engagement écologique visant à réduire les déchets, mais nous aurions souhaité que la marque adopte une approche similaire pour le livret expliquant les modalités de la garantie de 6 ans.

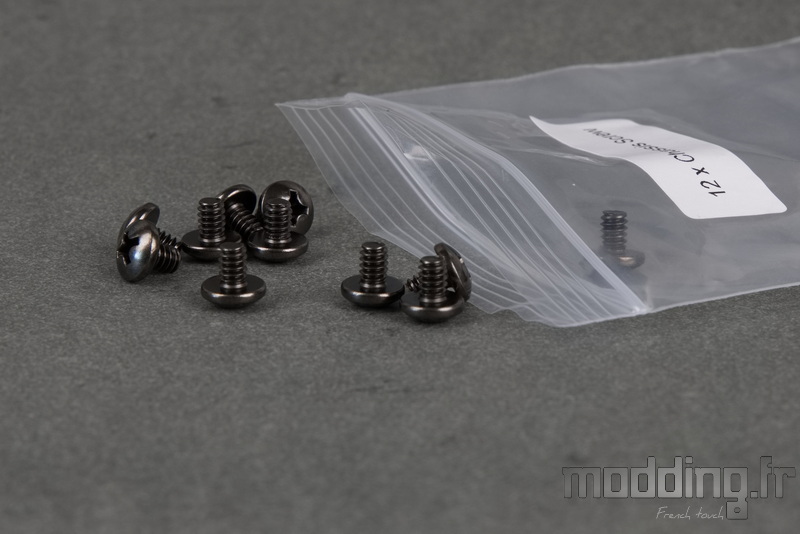

Un sachet contient 12 petites vis UNC-6.32, qui servent à fixer le radiateur sur l’un des emplacements du boîtier PC.

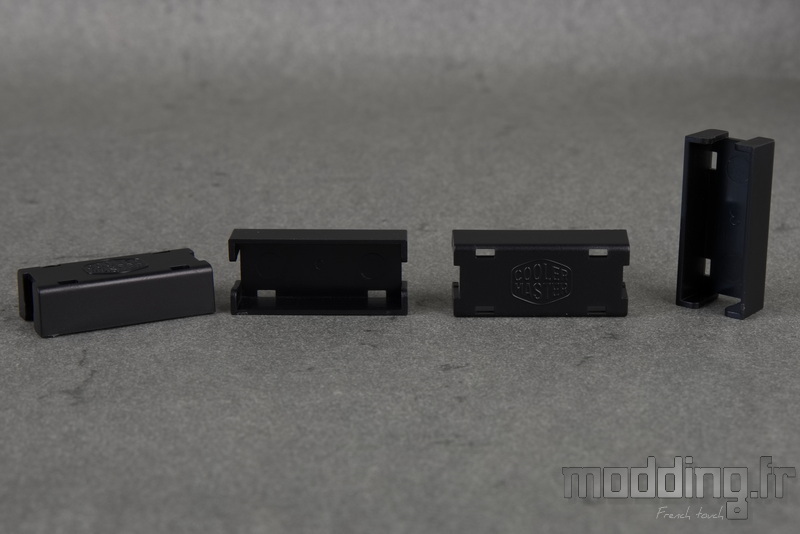

La marque fournit quatre pièces en plastique estampillées du logo Cooler Master.

Cet accessoire garantit la connexion entre la prise ARGB femelle et la prise ARGB mâle, prévenant ainsi toute déconnexion accidentelle.

Cooler Master inclut également deux pinces pour rassembler les tuyaux du MasterLiquid 360 ION.

Nous avons une seringue de pâte thermique de son cru : CryoFuze.

Nous concluons avec deux câbles.
Le premier assure la communication entre le MasterLiquid 360 ION et le logiciel MasterCTRL, permettant de configurer l’écran et d’autres fonctionnalités.
Sa prise USB 2.0 se connecte à l’un des ports internes USB 2.0 de la carte mère pour établir cette connexion, tandis que la prise micro USB coudée se branche sur le bloc de la pompe.
Ce câble mesure seulement 450 mm.

Nous avons un second câble de 400 mm, équipé de plusieurs connectiques.

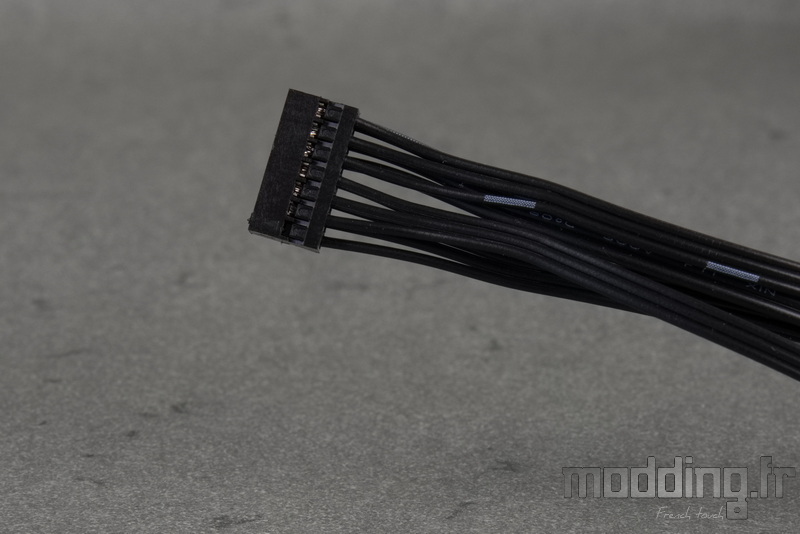

A une des extrémités, se trouve une prise à 14 broches qui se connecte au bloc de la pompe.

De cette prise émergent plusieurs fils formant différents câbles.

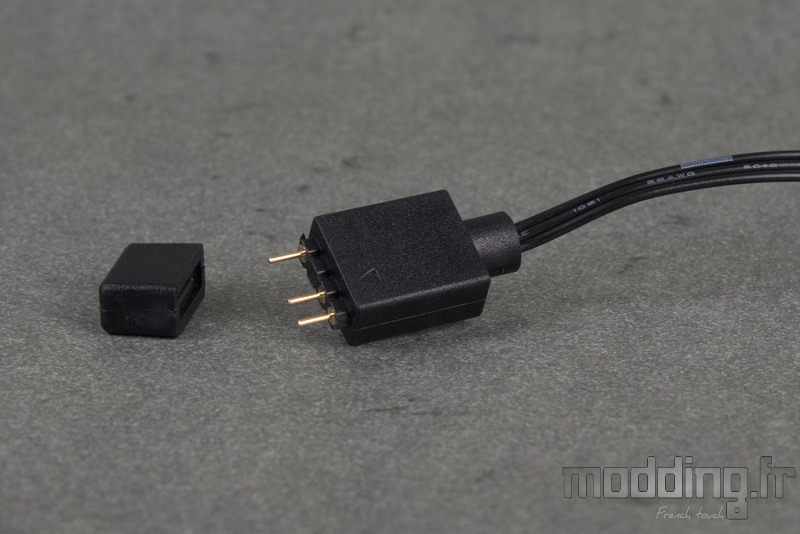

Le premier, constitué de trois fils, se termine par une prise ARGB 5V/D-/G de type mâle, qui se connecte à la prise ARGB 5V/D/-/G de type femelle issue du câblage des ventilateurs.
Il permet la gestion du rétroéclairage par le logiciel MasterCTRL.

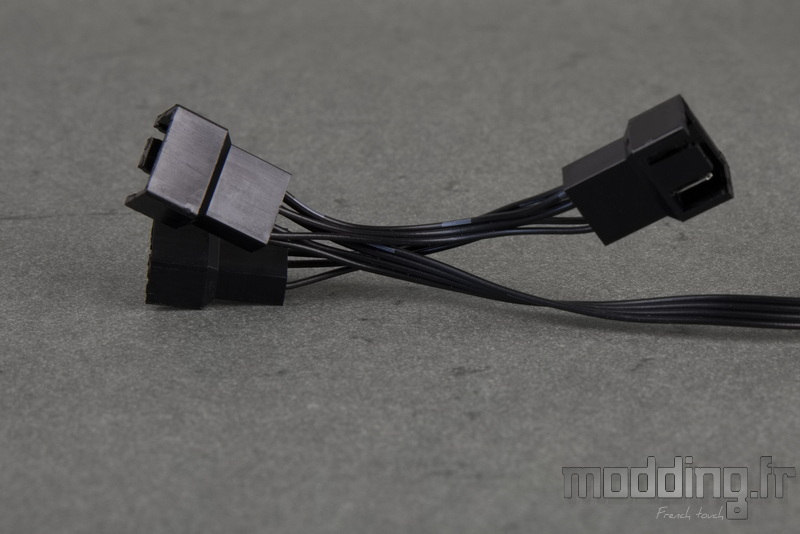

Le second câble, composé de 4 fils, est équipé de trois prises mâles 4-pins pour se connecter aux prises femelles 4-pins de chaque ventilateur du MasterLiquid 360 ION.
Il permet la gestion de la ventilation via le logiciel MasterCTRL.

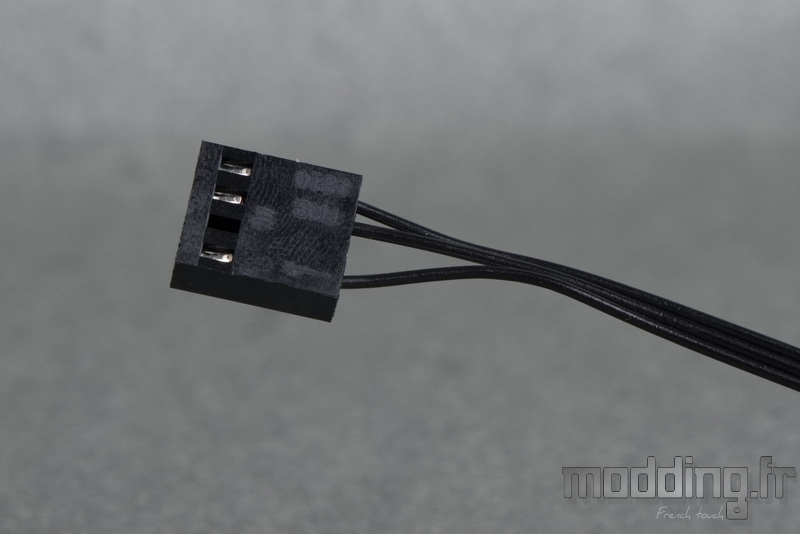

Le troisième câble est équipé d’une prise 4-pins câblée sans le fil “+”.
Il doit être branché sur la prise CPU_Fan de la carte mère, permettant ainsi à celle-ci de détecter la présence d’un système de refroidissement dédié au CPU tout en fournissant des informations sur la vitesse de la pompe.

Le dernier câble est le câble d’alimentation, équipé d’une prise SATA qui se branche directement sur l’alimentation du PC.

Les spécifications :

MasterLiquid 360 ION
Waterblock	Cuivre
Dimensions pompe (L x P x H)	88.3 x 83.6 x 65.7 mm
Vitesse de la pompe	3000 tr/min
Connectique de la pompe	4-pins (PWM)
Radiateur	Aluminium (pulvérisation de peinture noir)
Dimensions radiateur	394 x 120 x 27 mm
Longueur tuyaux	400 mm
Compatibilité	Intel 1851 / 1700 / 1200 / 115X AMD AM4 / AM5
Garantie	6 ans
Ventilateurs Mobius 120P
Dimensions	120 x 120 x 25 mm
Vitesse de rotation	0 – 2400 tr/min (+/- 10 %)
Débit d’air maximal	127.76 m3/h (75.2 CFM)
Pression statique maximale	3.63 mmH2O
Connectique	4 pins (PWM)
Type de roulement	Loop Dynamic Bearing
