Le All in One :
Le radiateur mesure 277 mm de long sur 119.6 mm de large.
Un volume relativement compact.
Il est entièrement en aluminium.
Les points de fixations sont taraudés d’un pas de vis de type UNC-6.32.
On remarque que la position des trous de fixation tombe en face des ailettes et non des tubes, un bon point pour éviter de percer le radiateur avec des vis trop longues ou un serrage trop appuyé.
Son épaisseur est portée à 27 mm.
Un radiateur qui ne fait pas dans l’excentricité avec une robe noire et un design plutôt carré… Tout juste une “petite” signature avec le logo de la marque sur l’un des flancs.
A proximité des tubes, une étiquette nous interpelle…. Warranty void when removed…
Elle dissimule le point de remplissage du système watercooling.
Les tuyaux sont totalement sertis à deux embouts droits émergeant à la base du radiateur.
Une large gaine thermo-retractable cache l’ensemble mais permet surtout de garantir la mise en place de ….
…. La gaine tressée qui recouvre les tuyaux du MasterLiquid 240.
Il faut savoir que sous cette gaine, au maillage bien compact, se cachent les fameux tubes annelés qu’emploie en général Cooler Master sur ses AIO.
Ce fut déjà le cas sur le Nepton 240M, et c’est aussi le cas sur la version Pro ….
Les deux tubes sont constitués de FEP, un fluororpolymère de 13.7 mm de diamètre externe, de par la présence des anneaux qui permettent d’avoir des courbes serrées sans que le tuyau ne pince. Nous avons un diamètre de 8 mm en interne..
Cette matière est dotée d’un taux d’absorption inférieur à des tuyaux en caoutchouc classique, ce qui garantit une étanchéité de qualité industrielle comme le précise Cooler Master.
Ils mesurent environ 360 mm de long et aboutissent au niveau de la pompe sur deux embouts coudés 90°. Le sertissage est toujours assuré par une gaine thermo-retractable épaisse et résistante.
Ces embouts sont rotatifs permettant ainsi d’optimiser le placement des tuyaux. La rotation se révèle assez dure.
Le MasterLiquid 240 est le second AIO que nous testons qui opte pour un module pompe/waterblock de forme cylindrique.
Il mesure 49 mm de hauteur pour ….
…. Un diamètre de 70 mm.
Le carénage en plastique est entièrement revêtu de noir avec un aspect mat.
Seul le logo de la marque vient mettre sa petite “touche de folie” sur le top de la pompe.
Nous verrons par la suite qu’en plus le logo est rétroéclairé non pas de bleu…. mais d’une couleur blanche qui reste notamment plus discrète.
Le carénage renferme une pompe à double chambre constituée de fibres polymères renforcées (FRP).
Elle est alimentée via un câble, doté de trois fils, qui émerge à proximité du plateau supérieur.

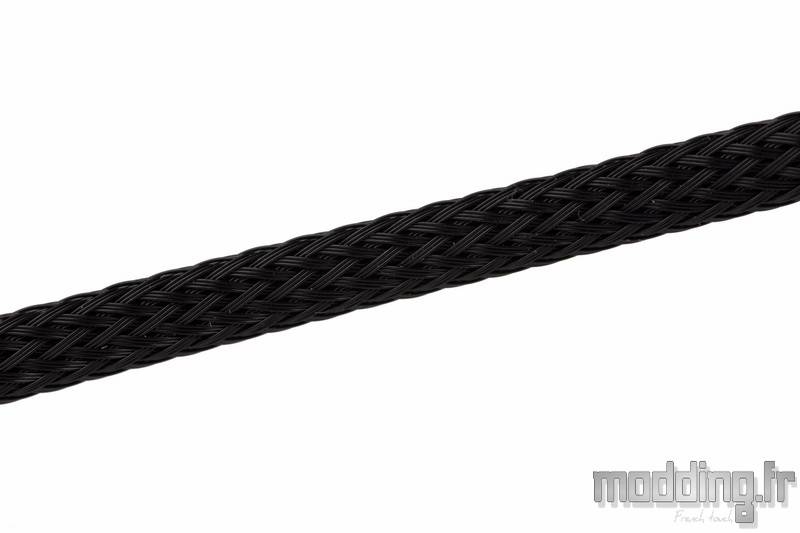

Le MasterLiquid 240 a beau être une version “light”, la finition reste bien présente et même le câble d’alimentation bénéficie d’une gaine tressée noire.

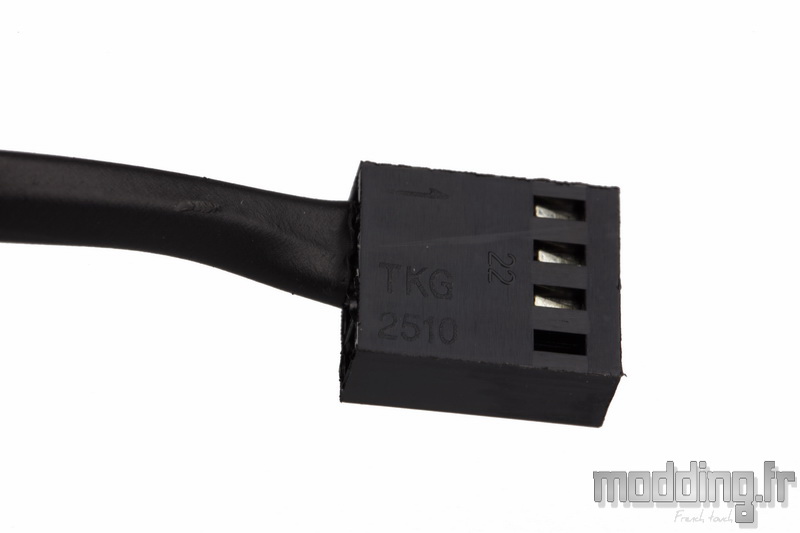

Ce câble mesure 300 mm et se termine dans une prise 4-pins.
Le câble n’étant constitué que de trois fils, nous n’avons pas pour autant de gestion PWM.

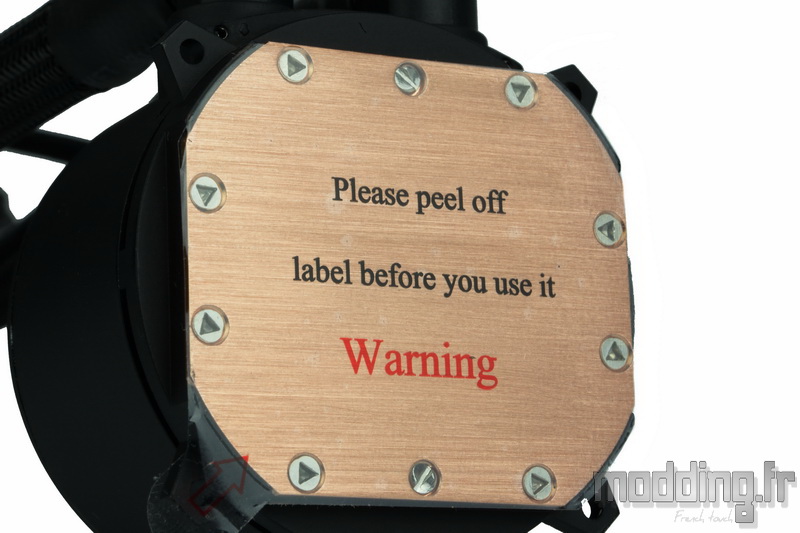

Un film protège la base du waterblock.
Comme il est stipulé en rouge et en anglais…. il est impératif de retirer le film avant d’installer le MasterLiquid 240 sur le processeur au risque de ne pas avoir les performances espérées…
La base est en cuivre.
Point de finition miroir à ce niveau voire nickelée, c’est du brut … On note même la présence des traces d’usinage.
Cooler Master identifie le sens de propagation du liquide de refroidissement au sein de la pompe par le biais de petites flèches situées à proximité des embouts coudés.

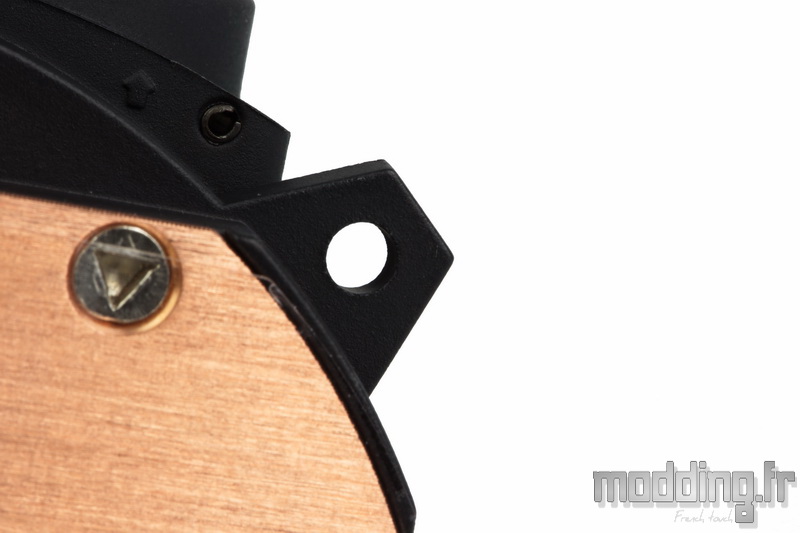

Nous remarquons la présence d’appendices troués non loin de la base cuivrée.

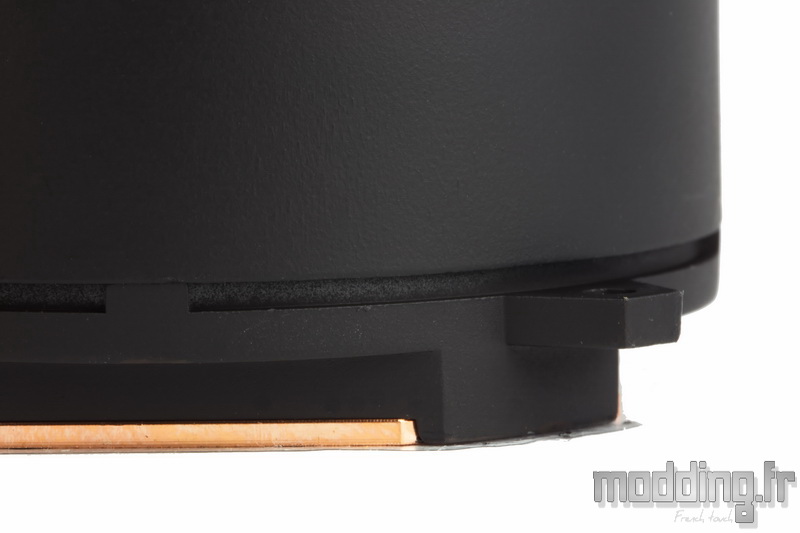

Ils participent à la mise en place des pattes de fixation …
…. Qui se glisseront dans ces sillons comme nous le verrons, plus en détail, dans la section montage .
Voici le MasterLiquid 240 au complet avec les deux ventilateurs Masterfan en place sur le radiateur.

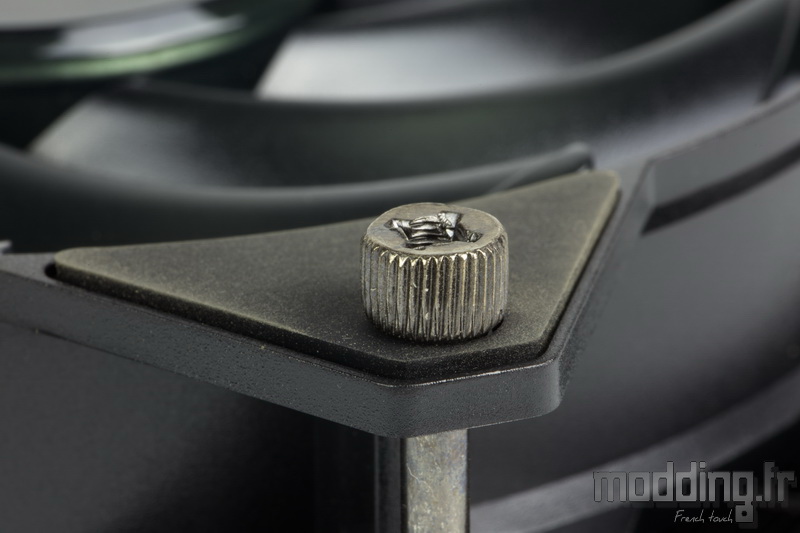

Pas besoin de tournevis pour fixer ces ventilateurs ! les vis dotées d’une large tête peuvent être facilement serrées à la main, ce qui évite d’ailleurs d’écraser les silentblocs.
