Le ventilateur :
Le ventilateur qui équipe le MasterLiquid 240 appartient à la gamme MasterFan de Cooler Master.
Visuellement, il se différencie de la version Pro, qui équipe le MasterLiquid 240 Pro, par l’absence de coins amovibles totalement constitués de caoutchouc.

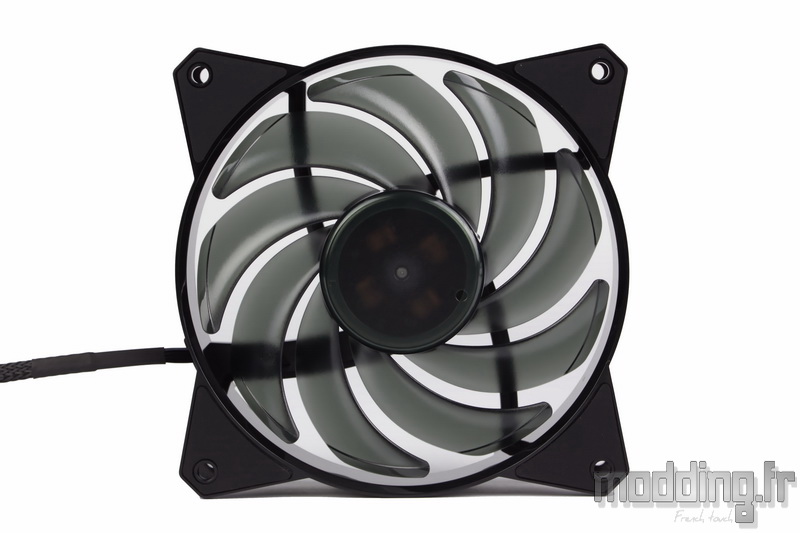

Sinon on reprend le même style avec un cadre rond de couleur noire, très allégé.
Les branches de renfort du cadre sont légèrement curvilignes et intègrent une goulotte creusée à même la matière plastique.

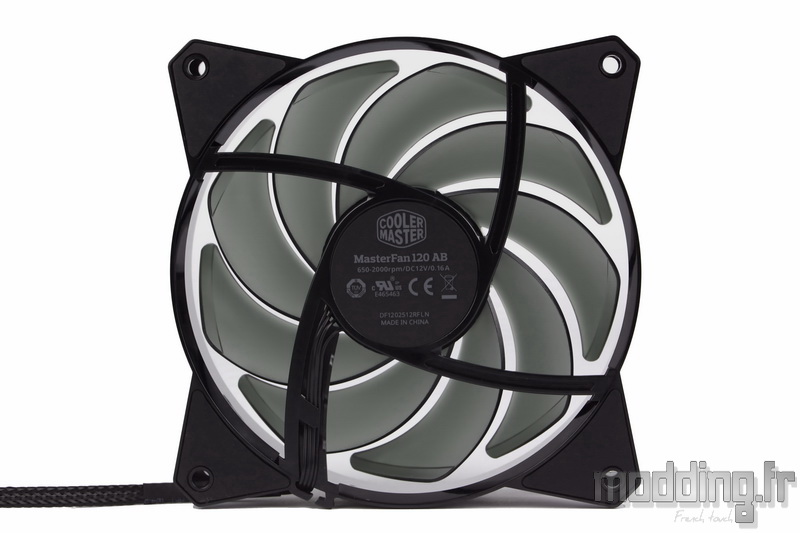

Au centre, nous avons une pastille adhésive sur laquelle sont retranscrit le logo de la marque et le nom du ventilateur suivi des lettres AB pour identifier la version Air Balance.
Il est aussi mentionné sa plage de vitesse de rotation qui s’étale de 650 à 2000 tr/min.
Exit le petit curseur présent sur la version Pro qui permet de choisir entre trois vitesses maximales : 1300, 2000 ou 2500 tr/min. Mais bon vu la position du curseur une fois le ventilateur fixé sur le radiateur…. De plus 2000 tr/min reste à notre sens un bon compromis.

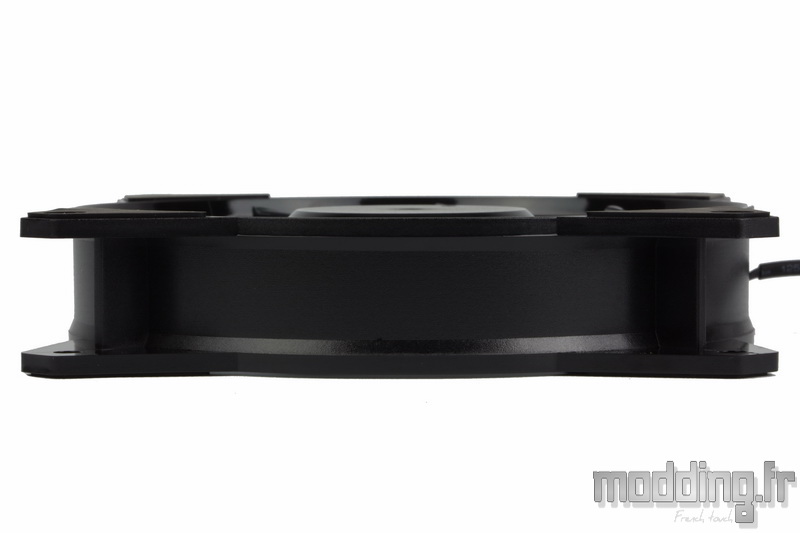

Epaisseur d’un peu plus de 25 mm de par la présence de patins en caoutchouc au niveau des coins.

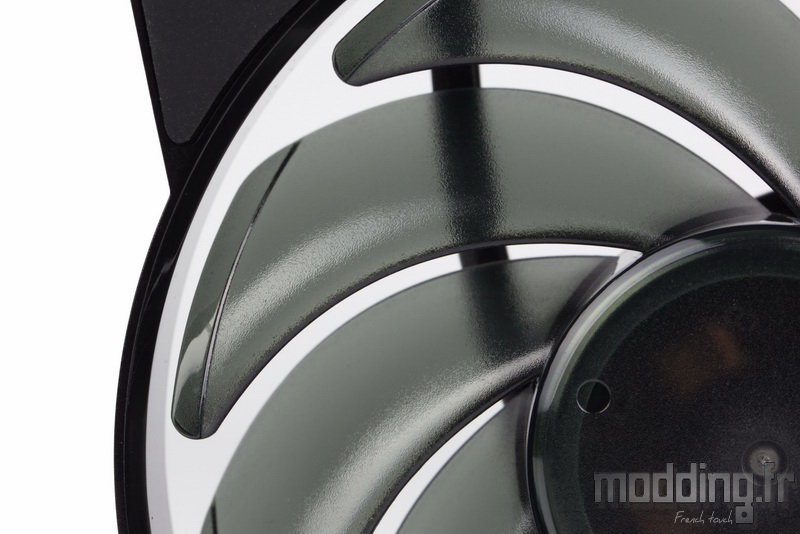

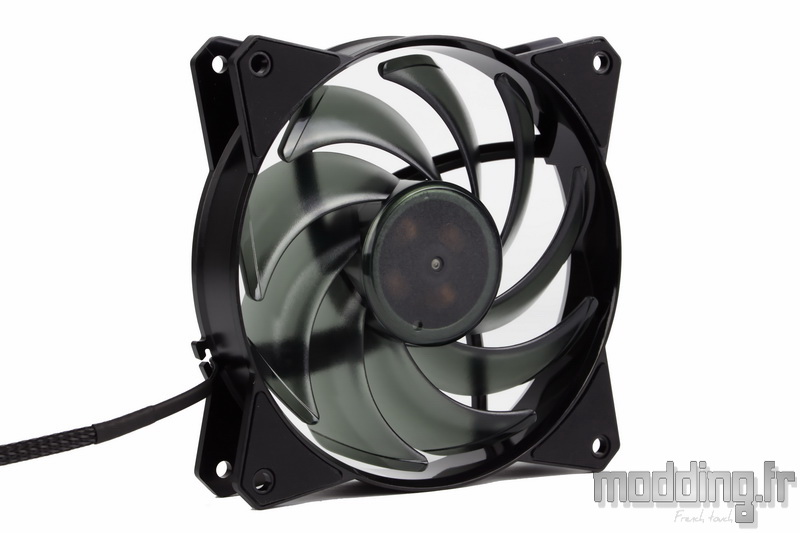

Les pales au nombre de neuf présentent un aspect fumé avec un aspect légèrement granité sur une bonne partie de la surface.
On remarque que la partie distale est flanquée d’un aspect totalement lisse avec une sorte de rainure marquant ainsi la frontière.
Cela a pour but de réduire la résistance à l’air engendrant un meilleur flux tout en diminuant le niveau sonore.

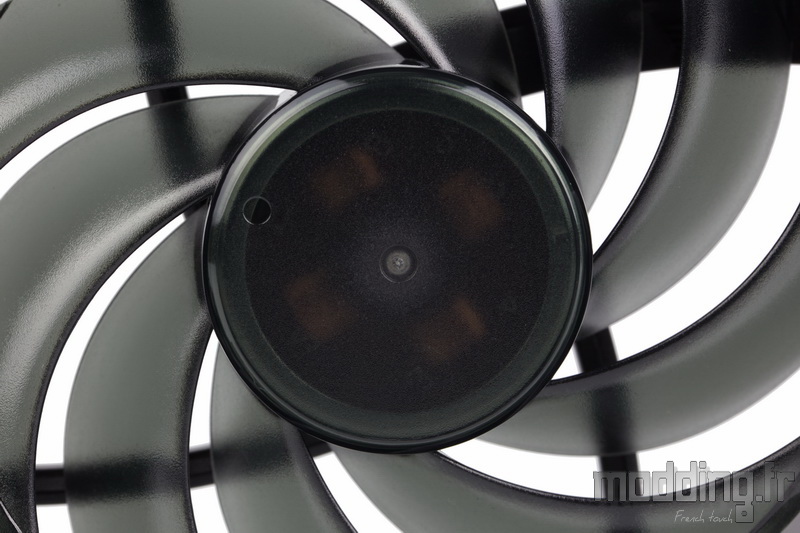

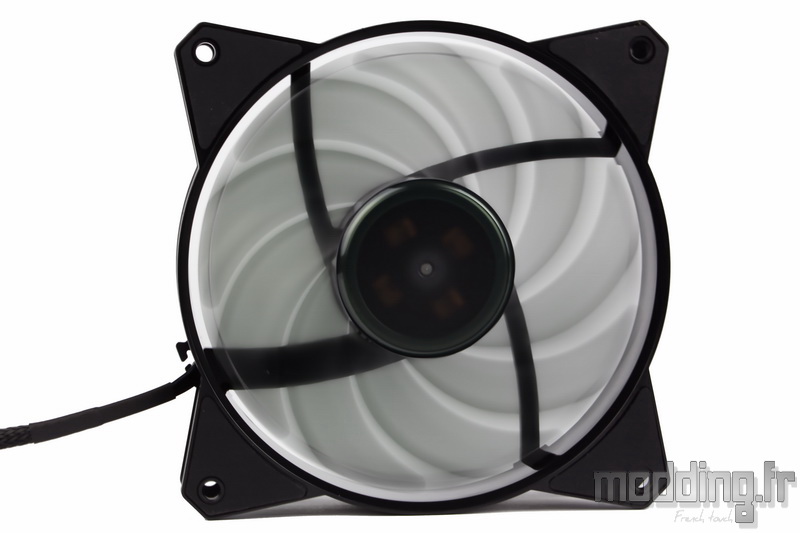

Tout comme les pales, le carénage recouvrant le rotor garde cet aspect fumé.
De ce fait nous apercevons les 4 pôles du moteur. Ce dernier embarque un mécanisme de type POM bearing.
Le POM ou PolyOxyMethylene est un composant extrêmement rigide et résistant aux abrasions. Du coup cela engendre une réduction des vibrations et par voie de conséquence un fonctionnement plus silencieux.

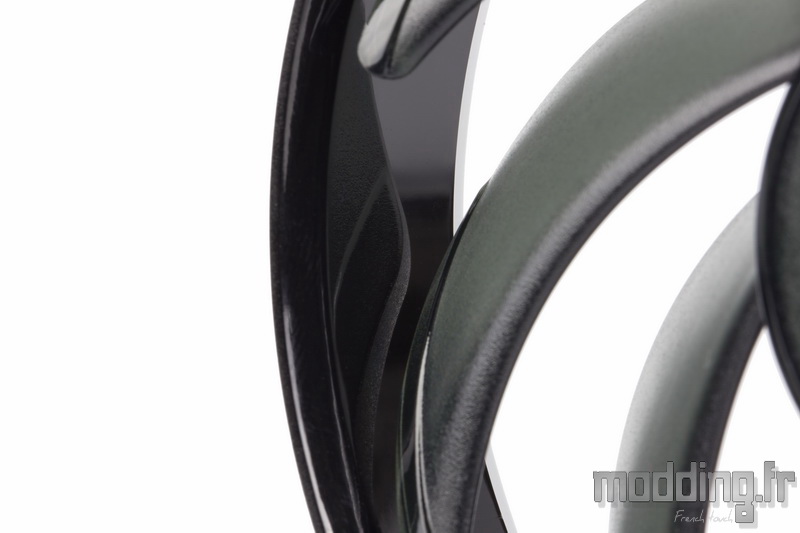

L’aspect satiné et légèrement granité du cadre noir laisse place à une surface notamment plus brillante et plus lisse sur sa bande interne.

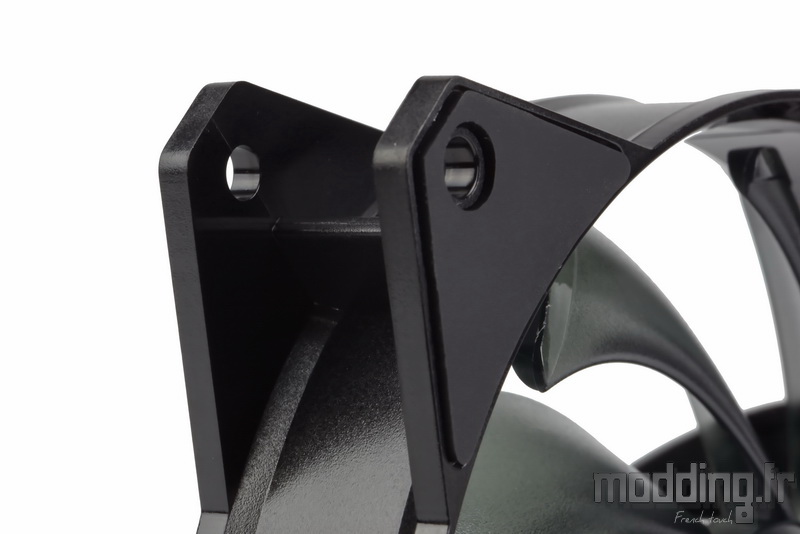

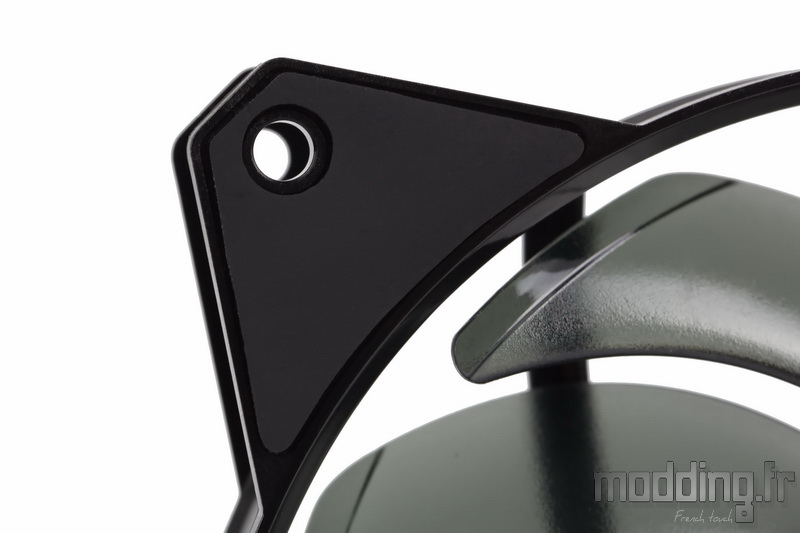

Sur cette version du MasterFan, les coins font donc partie intégrante de la structure du cadre.
Ils sont revêtus d’une surface en silicone garantissant l’absorption des vibrations.
L’espace entre les deux faces de ces coins est laissé libre.
Un renfort en matière plastique vient rigidifier l’ensemble.

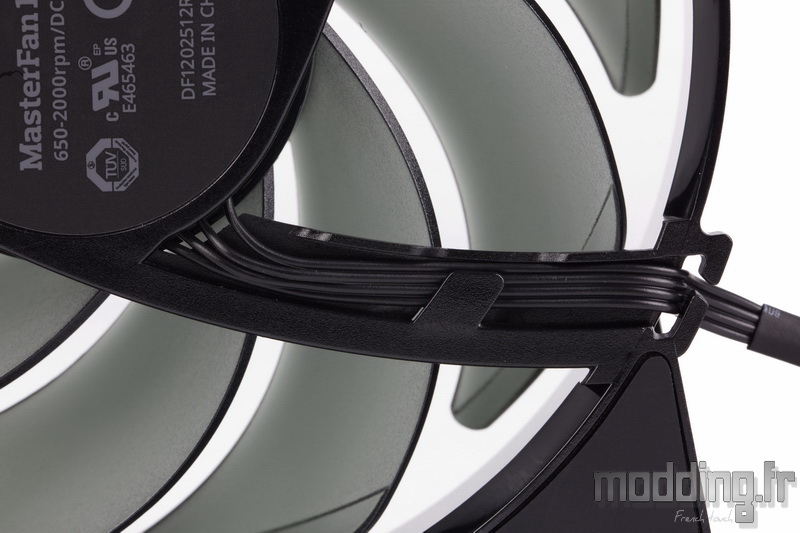

L’une des branches de liaison est dotée d’une plus large goulotte afin de loger le câble issu de la platine électronique du MasterFan.
Il est composé de 4 fils noirs collés les uns contre les autres afin de former un câble plat.

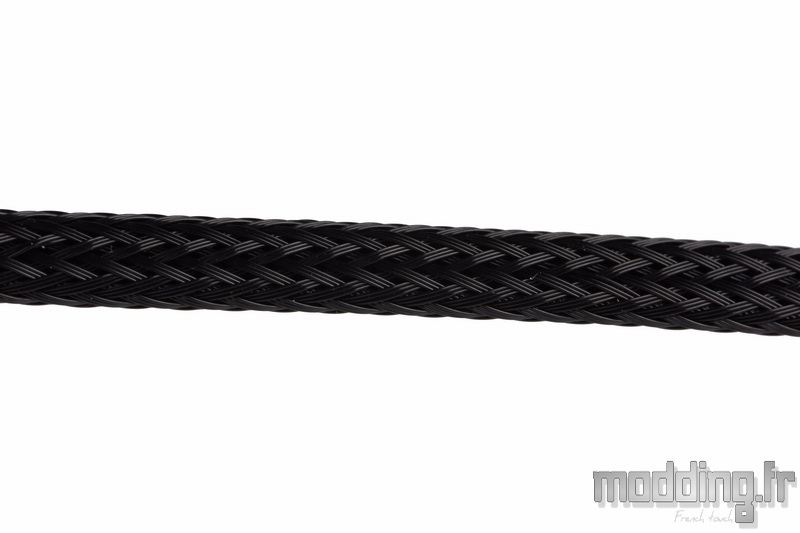

A sa sortie du cadre, ce dernier plonge dans une gaine thermo-retractable puis dans une gaine tressée de couleur noire.

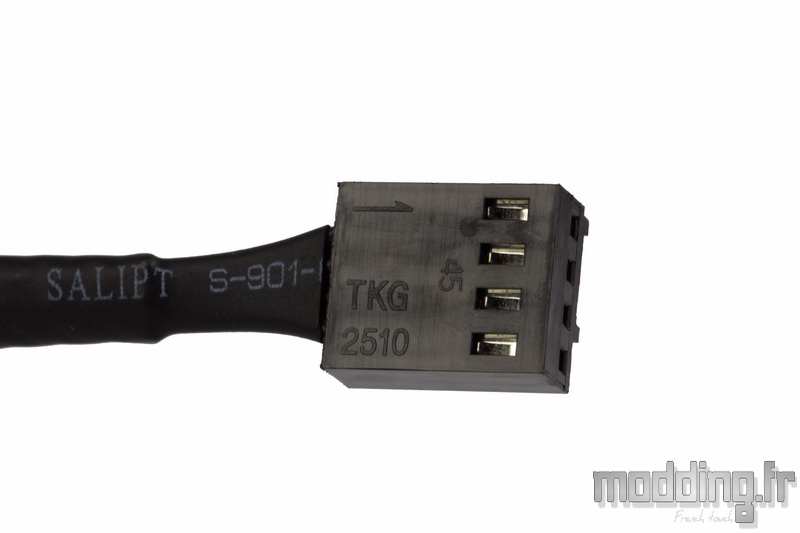

Il parcourt 300 mm avant de finir dans une prise 4-pins traduisant une gestion PWM du ventilateur.
Si ce n’est donc l’absence de coins amovibles 100% caoutchouc et le petit curseur de changement de vitesse à l’arrière du cadre, le MasterFan (non Pro) reste identique…
… Et ce même au niveau des spécifications pour une vitesse de rotation à 2000 tr/min.
Nous obtenons ainsi un débit d’air de 66.7 CFM soit 113.3 m3/h et une bonne pression statique de 2.34 mmH2O.
