Les caractéristiques :
On reconnait de suite le design de la boite qui contient le Silent Loop : fond noir avec sa bande grise sur le coté qui identifie le niveau de gamme du produit.
Nous avons la photo de l’AIO avec ses deux ventilateurs qui se place au-dessus du nom du modèle et du type du radiateur.
Quelques lignes mettent en avant les principales caractéristiques.
En haut à droite prend place le logo de la marque qui apporte sa touche de couleur orange…
Au dos de la boite, on reprend en détail les caractéristiques du ventilateur Pure Wings 2 et de la pompe du Silent Loop avec photos à l’appui.
On s’étend un peu plus sur les caractéristiques générales avec une traduction en anglais et en allemand…. Les autres traductions dont le français sont reportées sur le coté du carton.
Le coté opposé contient en plus les spécifications sous forme de tableau.

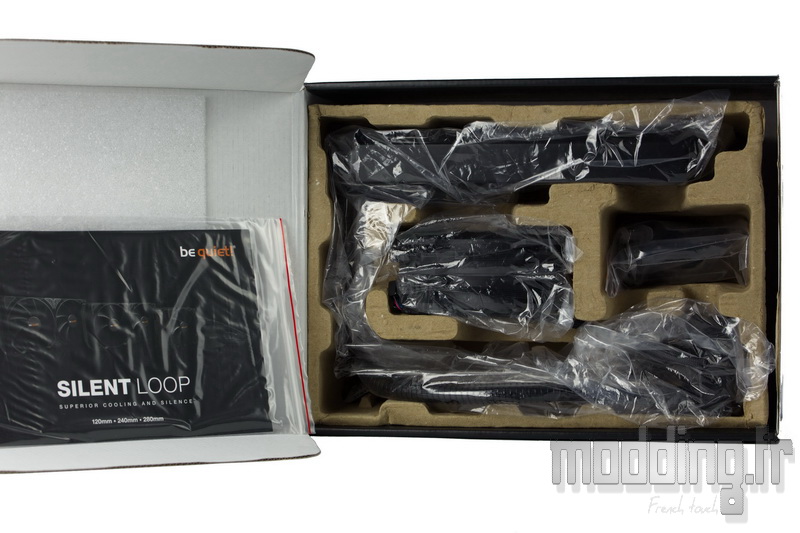

L’ensemble des éléments de l’AIO est bien rangé dans un panier en carton compartimenté pour accueillir tout ce beau monde.
Toutes les pièces sont enveloppées dans un emballage en plastique afin de les mettre à l’abri de la poussière.
Le tout est recouvert d’une fine plaque en mousse expansée blanche.
Nous avons le guide d’utilisation qui nous informe sur les modalités de la garantie portée à 3 ans.
Nous y trouvons aussi les différentes étapes du montage avec une traduction mullti-langue dont le français.
Cependant les différents schémas sont vraiment de petite taille…
Le bundle est constitué des différentes pièces nécessaire à l’installation du Silent Loop. Elles sont rangées dans des sachets en plastique zippée.
Nous avons la backplate spécifique au Socket Intel.
Elle est constituée de “plastique” renforcé.
Nous avons deux bandes adhésives sur sa face interne pour la fixer à l’arrière du Socket comme nous allons le voir dans la section montage.
Les points de fixation au niveau des branches de la backplate sont mobiles pour ainsi pouvoir s’adapter à l’entraxe de chaque type de Socket Intel : 775, 1366 et 115x.

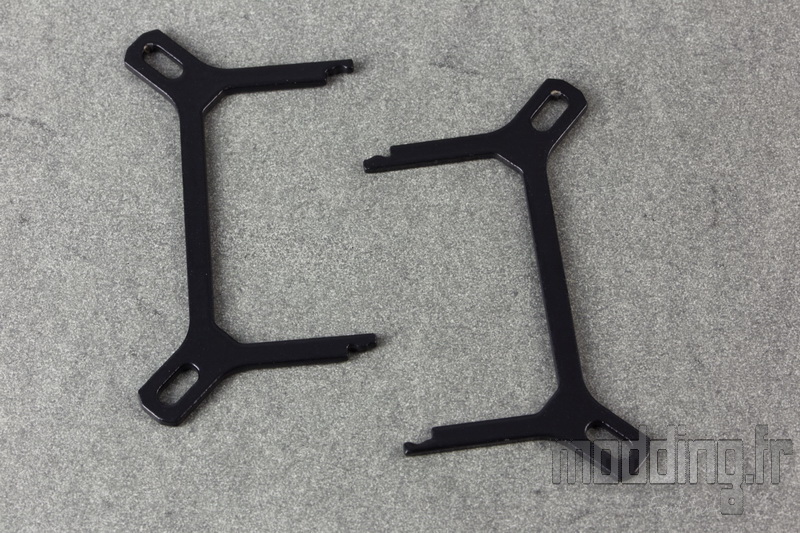

Nous avons le support de montage de la pompe/waterblock pour Socket Intel.
Comme pour la backplate les trous situés dans les coins ont une forme oblongue pour s’ajuster aux différents entraxes.
On constate qu’il est en deux parties.
Dans le sachet du support Intel, nous avons 4 vis de montage pour les Socket 775, 1366 et 115x.
On note la présence de deux pas de vis de diamètre différent, nous en saurons plus dans la section montage….
Nous avons aussi les 4 vis de montage spécifique au Socket 2011(-3) qui se passe de backplate.

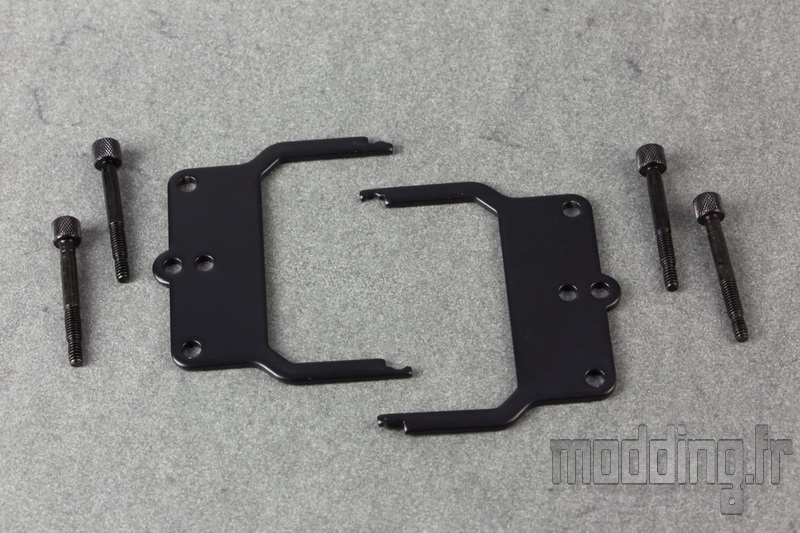

Un sachet contient le système de montage spécifique au Socket AMD avec son support et ses 4 vis.
Dédiés aux vis de montage, nous avons 4 ressorts…
…. Ainsi que 4 rondelles et 4 écrous.
Un dernier sachet contient le nécessaire pour la fixation des ventilateurs sur le radiateur avec ses 8 … non… 9 vis longues!
Bequiet! pense toujours à mettre une vis de plus au cas où…

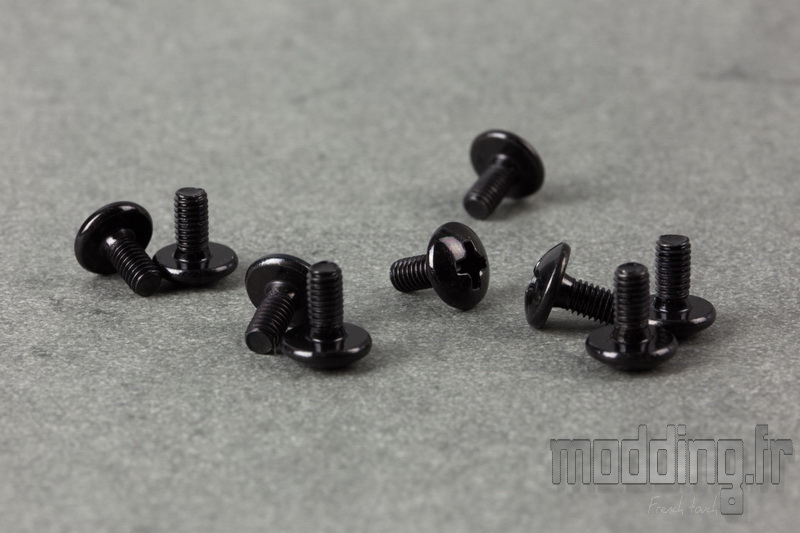

Nous trouvons aussi 9 autres petites vis pour la fixation du radiateur dans le boitier avec toujours la vis en rab.

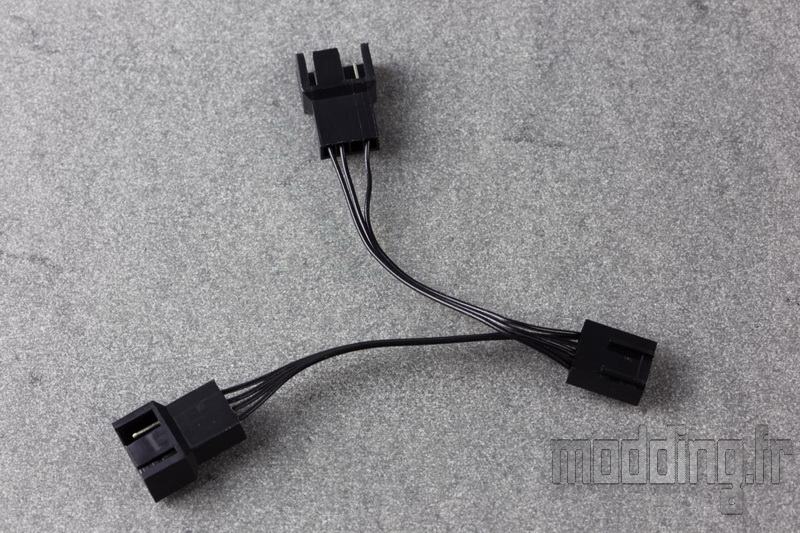

Sur le modèle Silent Loop 240, nous avons deux ventilateurs, du coup la marque fournit le câble en Y pour un branchement unique sur la même prise Fan de la carte mère.

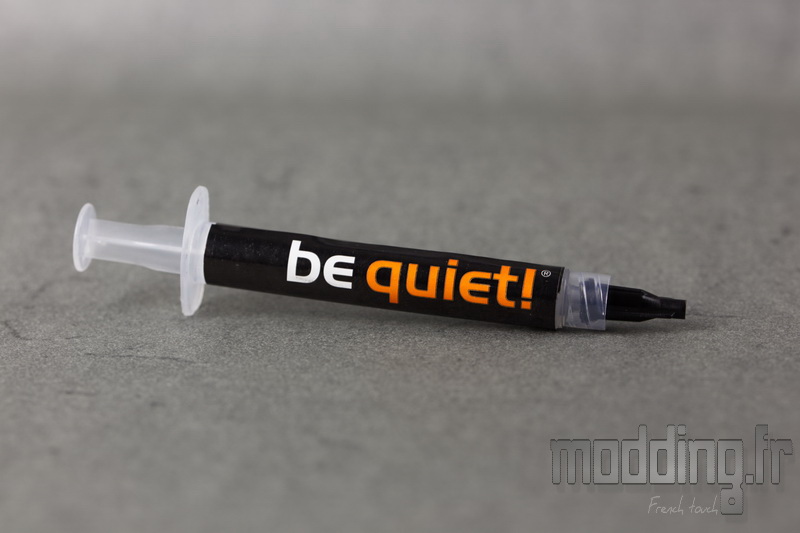

Nous finissons avec une seringue de pâte thermique de la marque : la DC1.
Les spécifications :
|
Silent Loop 240
|
| Waterblock |
Cuivre (Plaqué nickel noir) |
| Dimensions Waterblock |
65 x 71 x 31 mm |
| Vitesse de la pompe |
2200 tr/min |
| Radiateur |
Cuivre (pulvérisation de peinture noire) |
| Dimensions radiateur |
277 x 124 x 30 mm |
| Longueur tuyaux |
410 mm |
| Poids total |
1349 g |
| Compatibilité |
Intel LGA 2011 (-3) / 1366 / 115X (1150-1155-1156) / 775 – AMD AM2 (+), AM3 (+), FM1, FM2. |
|
Ventilateur
|
| Dimensions |
120 x 120 x 25 mm |
| Vitesse de rotation Max |
2000 tr/min |
| Connectique |
4 pins (PWM) |
| Débit d’air Max |
65.51 CFM soit 111.3 m3/h |
| Pression Statique Max |
2.23 mm H2O |
