Le All in One :
Le Silent Loop 2 est équipé de Silent Wings 3 en lieu et place de Pure Wings 2 et nous avons vu que les différents câbles sont revêtus d’une gaine tressée, un niveau de finition en adéquation avec la gamme “Premium” à laquelle appartient cet AIO.
Cependant, nous allons voir que du côté du radiateur, Bequiet! ne reconduit pas le style plus abouti du radiateur du Pure Loop.

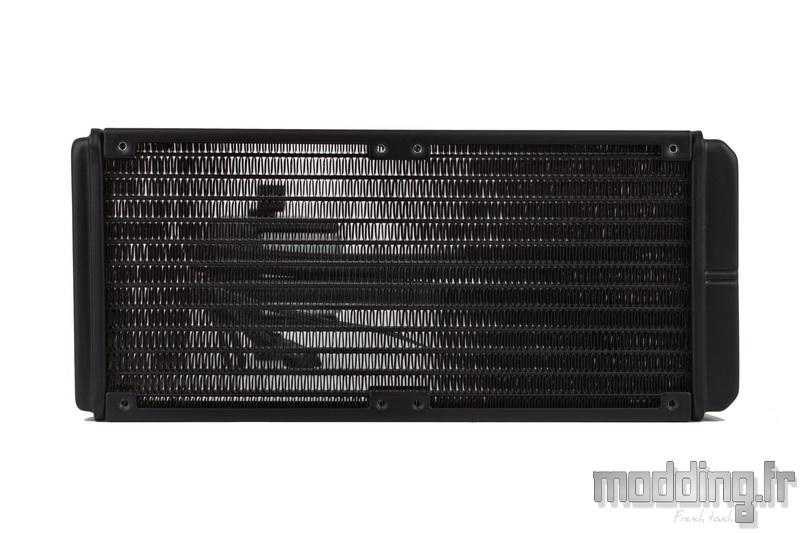

Le radiateur mesure :
- Version 120 : 154 mm de long sur 120 mm de large.
- Version 240 : 274 mm de long sur 120 mm de large.
- Version 280 : 314 mm de long sur 140 mm de large.
- Version 360 : 394 mm de long sur 120 mm de large.
Il est totalement constitué d’aluminium.
Bequiet! abandonne le cuivre présent dans le radiateur du Silent Loop afin de rester dans la même zone tarifaire de ce dernier, tout en sachant que le Silent Wings 3 est plus cher qu’un Pure Wings 2.
Les points de fixations sont taraudés d’un pas de vis de type UNC-6.32.

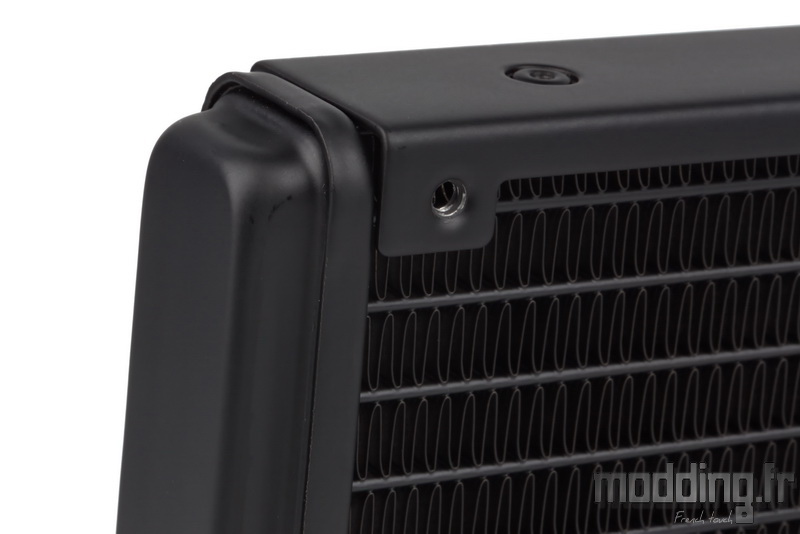

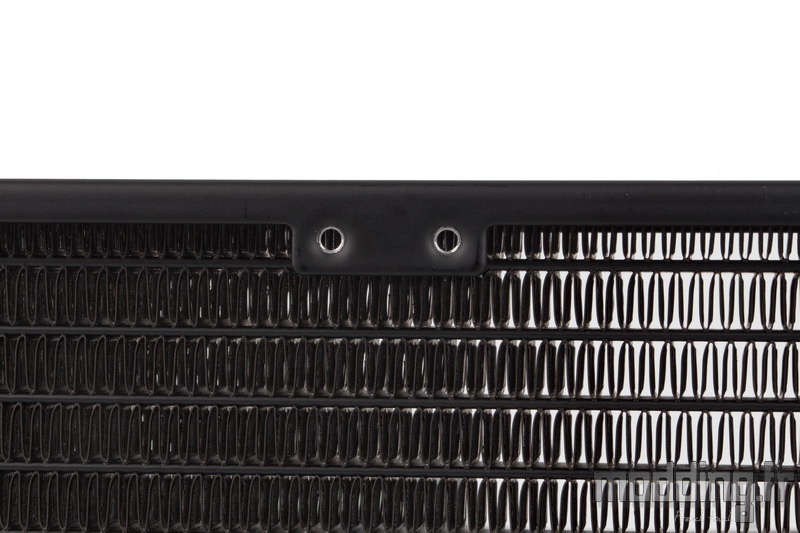

On remarque que la position des trous de fixation tombe en face des ailettes et non des tubes, un bon point pour éviter de percer le radiateur avec des vis trop longues ou un serrage trop appuyé.
Son épaisseur est portée à 27 mm, et ce, quelle que soit la version du Silent Loop 2.
Cette épaisseur est devenue un standard pour la majorité des AIO, toutes marques confondues.
La structure en aluminium est revêtu d’une fine couche de peinture noire.
La finition est donc moins aboutie que celle qu’affiche le radiateur du Pure Loop.
Nous ne retrouvons pas sur les bords le nom du modèle, ni même le léger relief…
Par contre, les rivets demeurent bien visibles.
De plus, la forme reste basique au niveau des extrémités et nous n’avons donc plus ce carénage au profil carré.
Certes, le radiateur est souvent installé dans la partie haute du boitier PC, un endroit qui ne laisse généralement entrevoir que les ventilateurs et plonge le radiateur dans la penombre.
Pourtant, nous pouvons aussi être amenés à positionner le radiateur à l’avant du châssis, et là…
Là, les rivets du bord du radiateur pourront être visibles à travers la porte en verre trempé.
Bequiet! modifie la position du “Fillport” par rapport au Pure Loop.
L’orifice se situe maintenant sur le bord distal du radiateur facilitant un peu plus le remplissage du liquide de refroidissement.
Bequiet! préconise de recharger le système après environ deux ans d’utilisation.
Pour cela, il est conseillé de retirer le radiateur du boîtier.

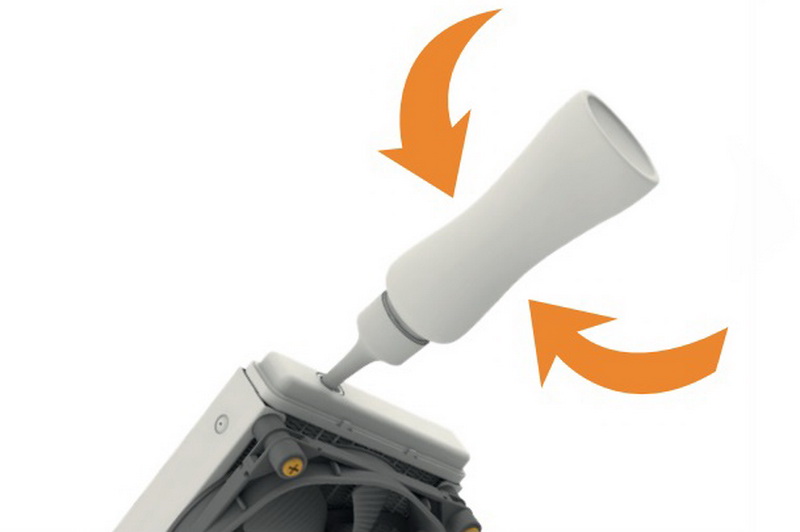

A l’aide d’un tournevis cruciforme, nous retirons la vis du “Fillport”.
On ôte le bouchon de la bouteille, seulement son extrémité.
On insère le cône dans l’orifice de remplissage.
Nous positionnons ensuite le radiateur de manière verticale tout en maintenant la bouteille renversée au-dessus afin que l’air présent dans le circuit se retrouve en haut.
On presse légèrement la bouteille et l’on répète l’opération jusqu’à ce que plus aucune bulle ne remonte dans la bouteille.
On note la présence d’un second orifice de remplissage à proximité de l’émergence des tuyaux qui lui reste obturé.
Il s’agit de l’orifice par lequel Bequiet! effectue le premier approvisionnement de son Silent Loop 2.

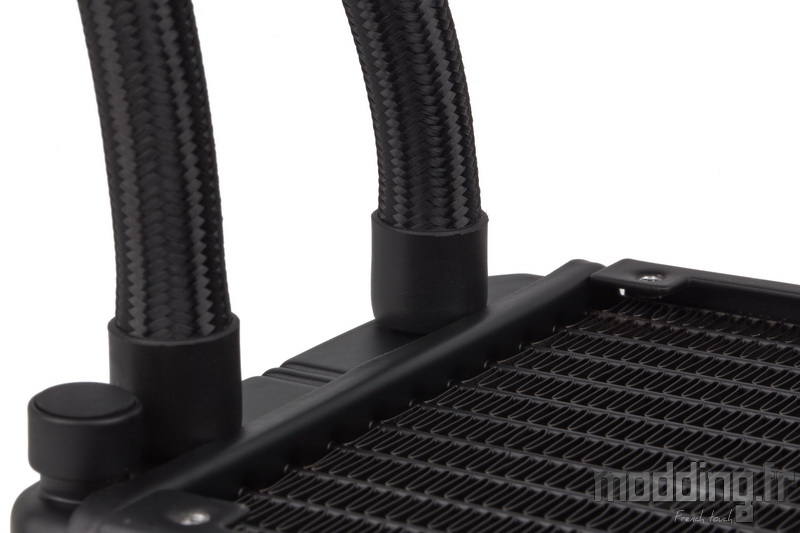

Les tuyaux sont sertis à deux embouts droits émergeant à la base du radiateur.
Un insert plastique dissimule l’ensemble et permet surtout de garantir la mise en place de…

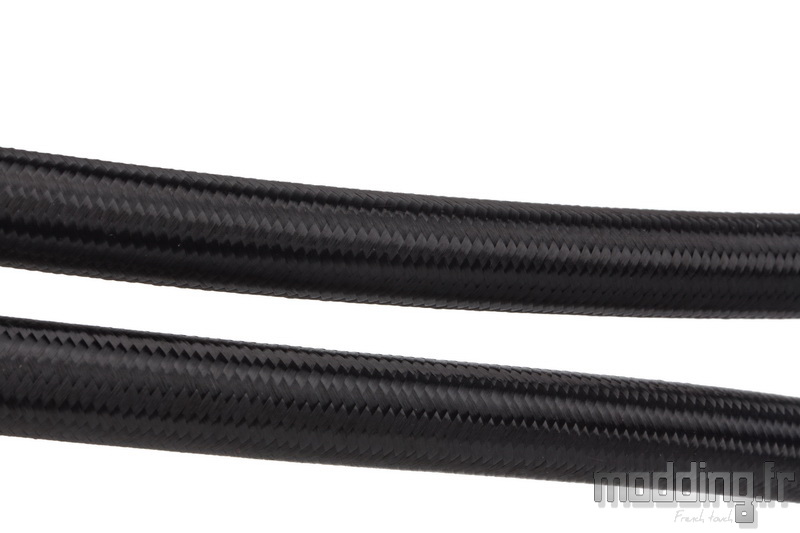

… La gaine tressée qui recouvre les tuyaux du Silent Loop 2, une gaine noire de type Paracord.
Les tuyaux mesurent 400 mm et affichent un diamètre externe d’une bonne douzaine de millimètres.

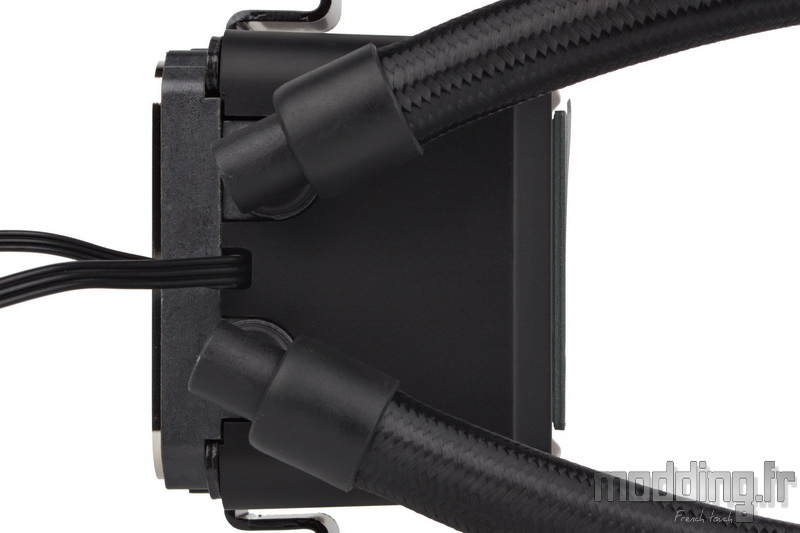

Ils aboutissent au niveau de la pompe sur deux embouts coudés à 90°.
Le sertissage est toujours confié à une large bague en plastique.
Ces embouts coudés sont rotatifs sur environ 180°, cela afin de faciliter la mise en place du radiateur au sein du boitier.
A ce propos, nous avons remarqué que les tuyaux ne sont pas des plus souples!
La structure interne des tuyaux, plus épaisse que la moyenne, exerce une plus forte contrainte dans l’installation du radiateur, mais surtout dans le positionnement des tuyaux par la suite.
Bequiet! a certainement renforcé ses tuyaux pour éviter qu’ils ne pincent tout en se passant des ressorts de la première génération du Silent Loop.
Qu’est-ce qui différencie un AIO d’un autre AIO, et ce quelle que soit la marque ?
Le radiateur ne change pas beaucoup d’un modèle à l’autre, les marques installant bien sûr leurs propres ventilateurs. Les tuyaux sont généralement noirs, plus ou moins habillés d’une gaine.
C’est donc le module qui vient se positionner sur le processeur qui varie d’une marque à l’autre. Il s’agit du composant le plus visible et c’est sur cet élément que chaque marque apporte sa touche personnelle.
Une approche esthétique qui demeure totalement subjective.
Le module du Silent Loop 2 intègre le waterblock ainsi que la pompe.
Le carénage est en plastique.
La forme est dans l’ensemble carrée, Bequiet! jouant sur les arêtes dont certaines sont biseautées et d’autres sont arrondies.
Nous avons une hauteur totale d’environ 54 mm.
Le carénage mesure 61 à 63 mm de côté et se positionne au-dessus de la structure enfermant le waterblock.
Entre ces deux parties vient s’insérer une pièce métallique intégrant les points de fixation de la pompe.

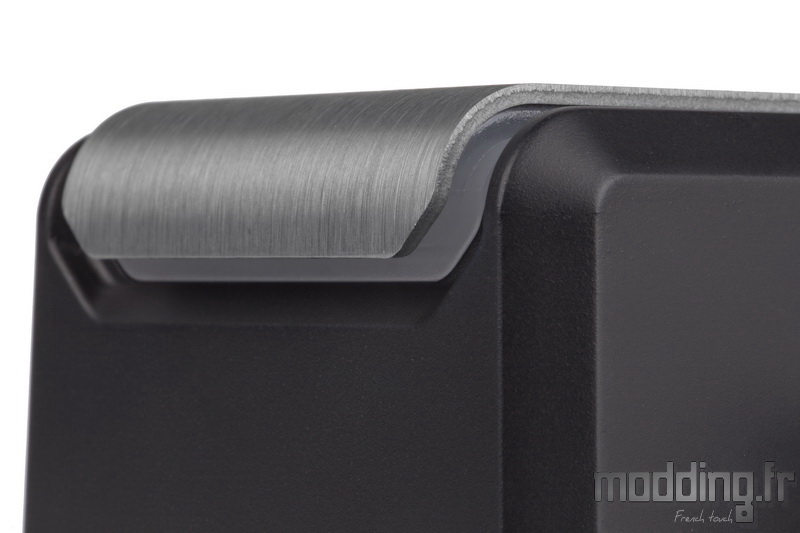

Sur la face opposée à l’émergence des tuyaux, nous remarquons que la platine recouvrant la partie haute du module arbore un bel arrondi tout en plongeant sur cette face.
La plaque est en aluminium et mesure 1.5 mm d’épaisseur.
Elle ne repose pas directement sur le carénage en plastique noir, mais sur une structure translucide qui va laisser passer le rétroéclairage émis par les LED disposées en dessous.
Cette plaque en aluminium occupe une bonne partie de face supérieure du module.
Sans toucher les bords de ce dernier, elle laisse un léger espace au rétroéclairage qui s’affiche sous la forme d’un liseré, un fin liseré d’à peine deux petits millimètres!

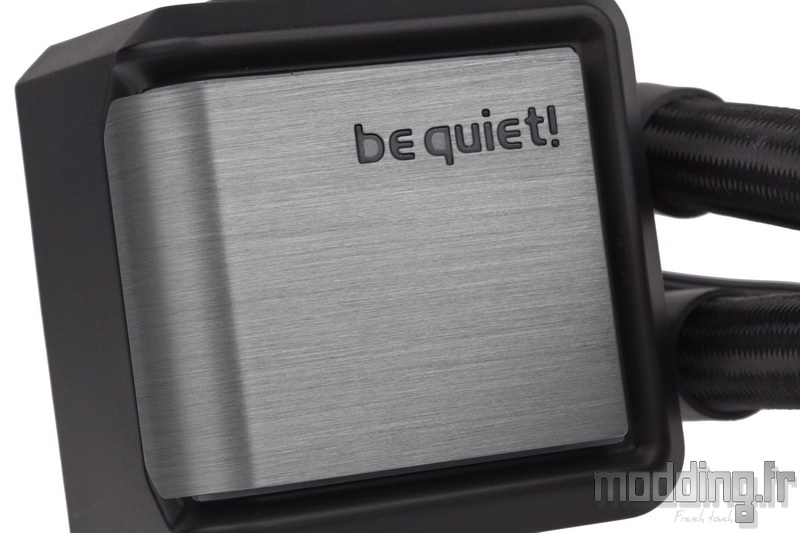

L’aluminium présente un aspect brossé.
Son anodisation grise affiche une teinte tirant légèrement sur le gris-vert en fonction de la lumière ambiante.

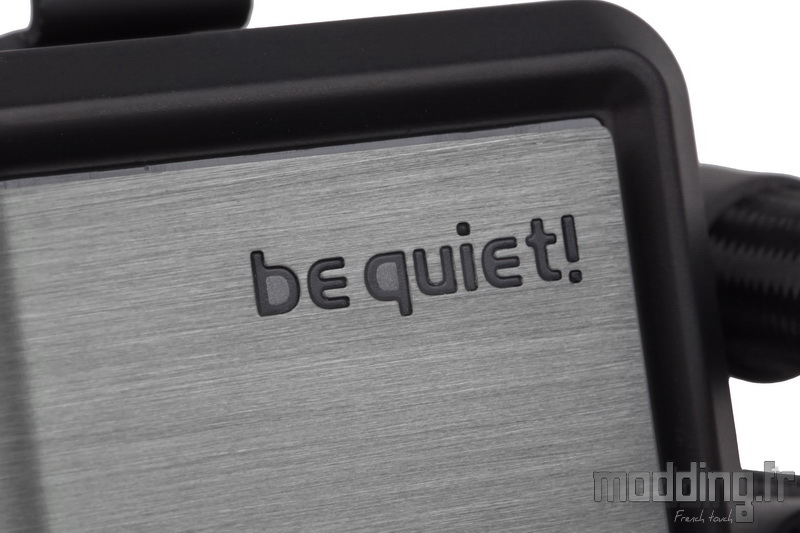

Le logo de la marque a été découpé au laser à proximité de l’un des coins arrondis.
C’est là que toute la subtilité de Bequiet! entre en jeu.
Le logo est lui aussi rétroéclairé, mais il ne profite pas de l’éclairage émis par les LED aRGB qui viennent surligner les bords de la plaque en aluminium.
Il bénéficie d’un éclairage indépendant qui est uniquement de couleur blanche.
Pour le Silent Loop, premier du nom, Bequiet! s’est associé avec Alphacool.
Pour cette nouvelle génération, le partenariat n’a pas été reconduit et d’ailleurs, Bequiet! n’a cette fois-ci pas communiqué son nouveau partenaire pour la réalisation de la pompe du Silent Loop 2.

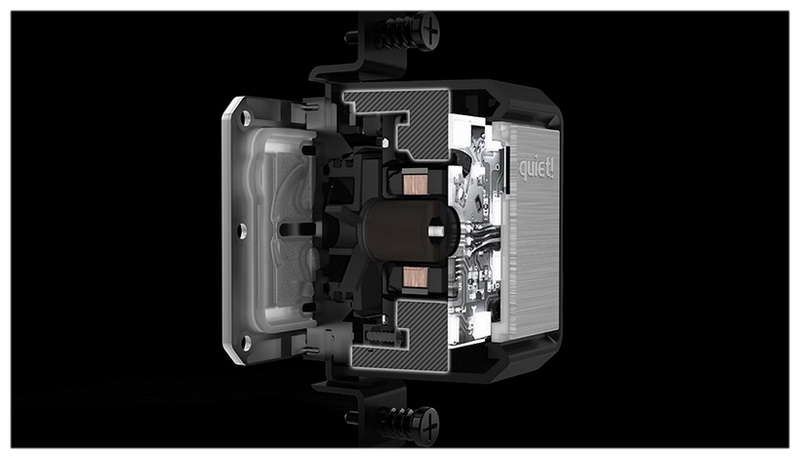

La pompe repose sur un concept à trois chambres.
La première chambre est en contact avec le waterblock. Puis le liquide passe dans la seconde chambre, non pas pour se reposer… Bien que le but de cette chambre soit d’offrir assez d’espace pour que le liquide de refroidissement puisse se diffuser et réduire ainsi les turbulences.
Le liquide quitte le module en traversant la dernière chambre en contact avec les ailettes de la pompe connectée à un moteur triphasé à six pôles.
Le moteur bénéficie d’un amortissement qui absorbe les vibrations tout en minimisant les résonances dans le module.
Le système de fixation de la pompe repose sur deux points de fixation comme pour le Pure Loop, bien que pour ce dernier, le style demeure totalement différent, disposant d’une intégration au sein du carénage (ce qui le rend aussi moins discret).

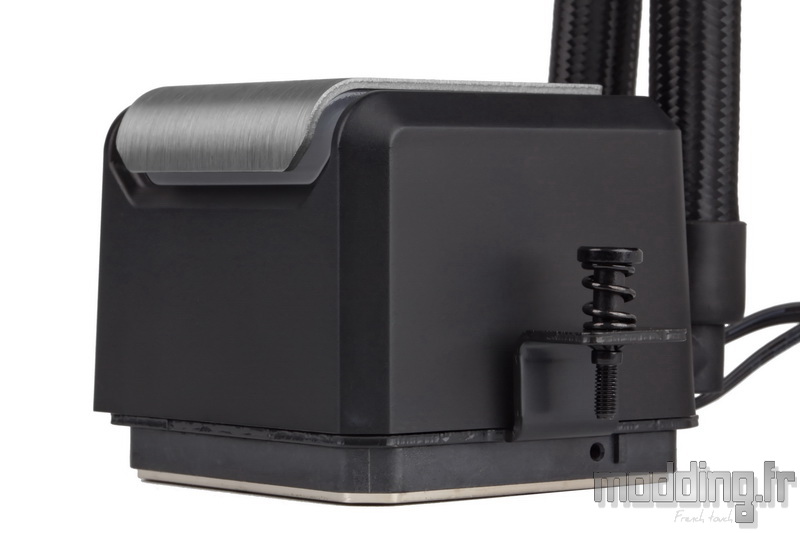

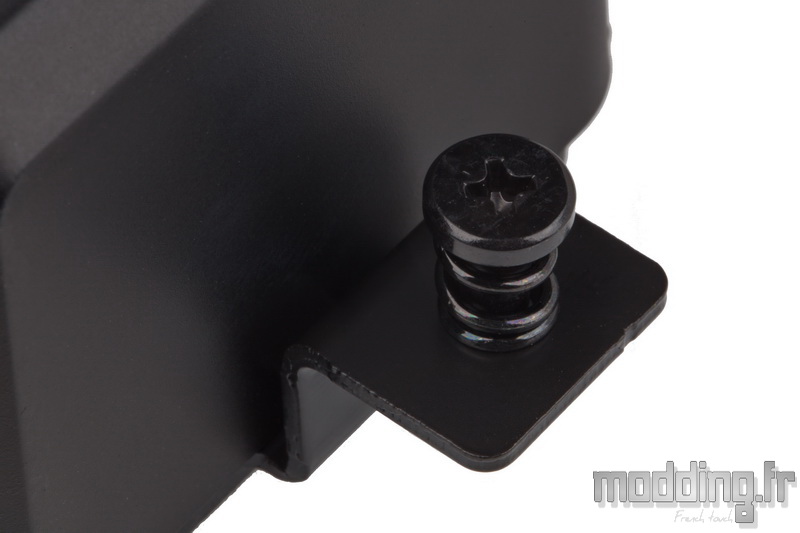

Les vis demeurent solidaires des ergots en acier et s’associent à un ressort qui se charge d’assurer la bonne pression de la base du waterblock sur le processeur.

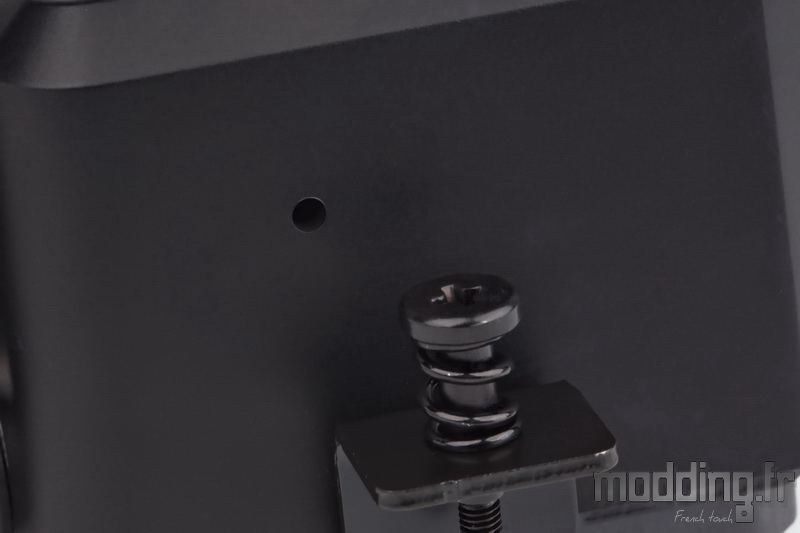

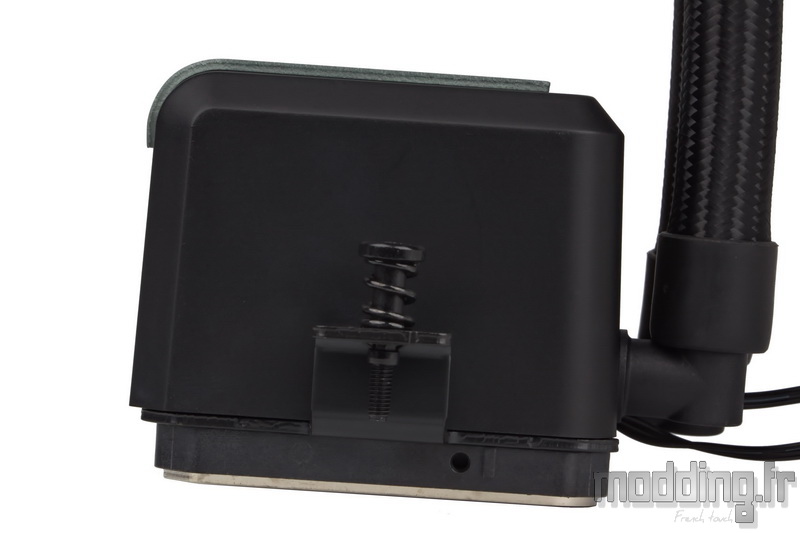

On remarque la présence d’un petit orifice sur la paroi du carénage, à proximité de l’une des vis.
C’est là qu’intervient le petit outil que l’on trouve sur la dernière page du guide d’installation.
En insérant la pointe de cet outil dans l’orifice, on appuie sur le petit interrupteur qui se trouve au fond et qui permet d’activer ou de désactiver le rétroéclairage blanc du logo Bequiet!.
Une étiquette adhésive vient protéger la surface du waterblock qui entre en contact avec l’IHS du processeur.

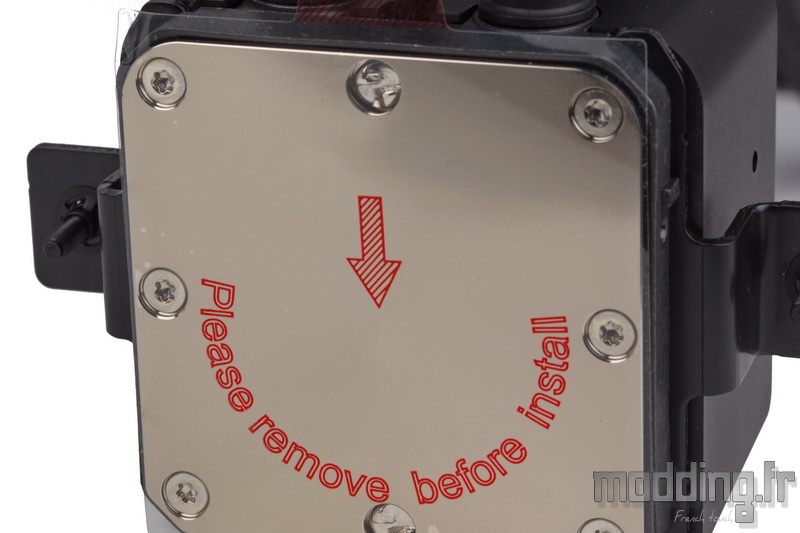

Comme il est stipulé en anglais… Il est impératif de retirer le film avant d’installer le module sur le CPU au risque de ne pas avoir les performances espérées…
Le waterblock est en cuivre et sa base bénéficie d’un traitement de nickelage.
Elle présente une forme carrée, de 56 mm de côté, avec des coins légèrement biseautés, nettement moins que la base du Pure Loop de taille similaire.
Bequiet! laisse entendre que le Silent Loop 2 est compatible avec les processeurs AMD ThreadRipper. Pour autant, ce dernier mesure 56 mm sur 78 mm.
Le kit de fixation sur Socket sTRX4 est d’ailleurs en option et n’est disponible qu’à partir du mois de juin.

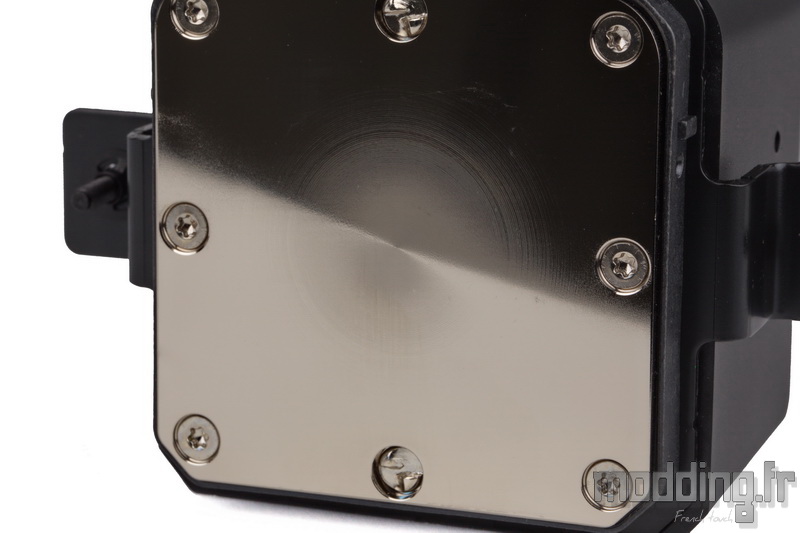

La finition n’est pas totalement miroir en raison de la présence des traces d’usinages sous la forme de cercles concentriques.
“Ô miroir, qui est le plus beau squelette ?”
Bah! Xray! quelle question…

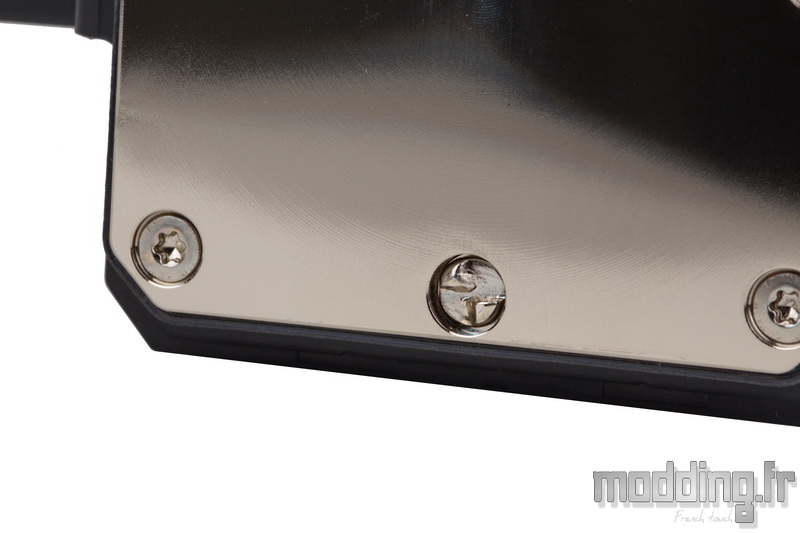

8 vis maintiennent la plaque froide sur la structure intégrant la pompe.
6 d’entre elles sont de type Torx alors que les deux autres nécessitent un embout spécifique ce qui interdit le démontage.
Entre les deux embouts coudés émergent deux câbles.
Ils présentent un profil plat avec leurs fils collés les uns aux autres.
L’absence de gaine tressée permet de mieux les dissimuler entre les composants de la carte mère.
L’un d’eux est composé de trois fils et mesure 400 mm.
Il aboutit à une prise 3-pins et assure l’alimentation de la pompe ainsi que celle de l’éclairage du logo Bequiet! émis par une LED blanche en 12 V.

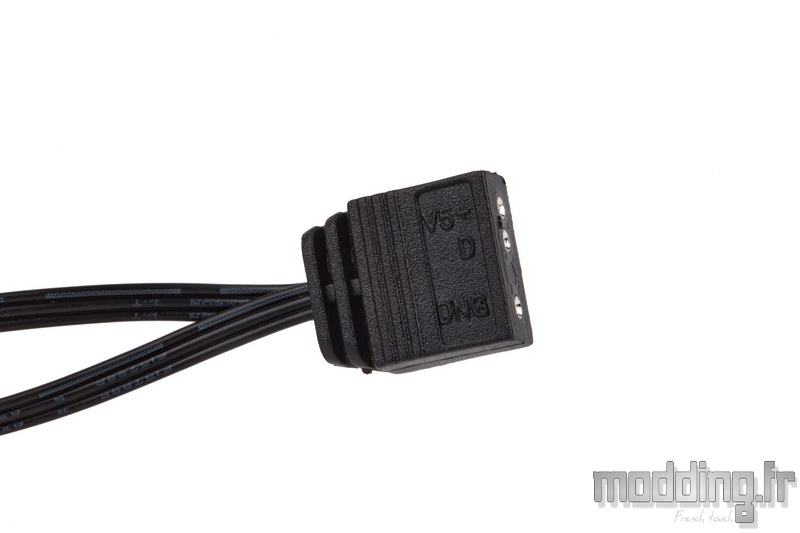

Le second câble mesure 350 mm avant d’aboutir à une prise aRGB 5V/D/-/G de type femelle.
On connecte cette prise soit sur le contrôleur externe, soit sur la carte mère si celle-ci dispose d’un header aRGB de type 5V/D/-/G.
Ce câble alimente les LED aRGB qui éclairent la périphérie de la plaque en aluminium, des LED disposant d’une alimentation en 5 V.
Un second câble est repiqué de cette prise pour aboutir 300 mm plus loin dans une prise aRGB 5V/D/-/G de type mâle.
Cette prise gigogne permet d’éviter de condamner le header aRGB de la carte mère au seul éclairage de la pompe de notre Silent Loop 2.
